本發明涉及電子技術領域，特別涉及一種提示電路及終端。

背景技術：

隨著電子技術的發展，各種電子產品的功能越來越強大，在人們生活、工作中占據了越來越重要的地位。隨著電子產品的普及，為了提升用戶使用體驗，滿足用戶需求，應用于電子設備的控制處理芯片也越來越多樣化，尤其是如何延長電子設備的續航，降低電子設備在使用過程中不必要的功耗，達到節能降耗，也越來越成為一個重要問題。

目前，為了降低電子設備在使用過程中不必要的功耗，通常會設定控制處理芯片在無任何操作后的一定時間后，自動進入休眠狀態，從而達到節省功耗，或者通過采用led指示燈驅動芯片使電子設備及時進入休眠狀態。

但是發明人發現現有技術中存在一些問題：雖然通過設定控制處理芯片在無任何操作后的一定時間后，自動進入休眠狀態，可以達到節省功耗的效果，但是一些控制芯片在進入休眠狀態后，輸入輸出端口(input/output，簡稱i/o口)將無信號輸出，此時如果電子設備有任務待處理，將不能及時提示用戶進行處理；而采用led指示燈驅動芯片使電子設備及時進入休眠狀態后，在有待處理任務需要提示用戶時，雖然可以通過其內的小型控制處理器，設置寄存器的值改變輸出結果，達到提示用戶的效果，但是當電子設備需實現較簡單的功能時，采用該類型的芯片將會帶來成本較高的問題。

技術實現要素：

本發明實施方式的目的在于提供一種提示電路，在降低終端制造成本的同時，還保證了當終端處于休眠狀態，且有未處理任務時，可以及時提示用戶，從而避免用戶錯過重要或緊急事務。

為解決上述技術問題，本發明的實施方式提供了一種提示電路，應用于終端，包括：鎖存單元、生成單元、驅動單元及提示單元；鎖存單元，用于在終端的控制器的第一輸出端輸出的信號控制下時，鎖存根據控制器的第二輸出端和第三輸出端輸出的信號得到的工作信號；其中，第一輸出端輸出的信號用于表示終端是否處于休眠狀態；第二輸出端輸出的信號用于表示是否有待處理任務；第三輸出端輸出的信號用于表示用戶是否對待處理任務作出處理命令；生成單元，用于生成驅動信號；其中，驅動信號用于控制提示電路作出提示信息；驅動單元，用于根據鎖存電路鎖存的工作信號、第一輸出端輸出的信號以及生成單元生成的驅動信號，驅動提示單元。

本發明的實施方式還提供了一種終端，包含控制器與本發明任意實施方式中提供的提示電路。

本發明實施方式相對于現有技術而言，在終端的控制器檢測到終端進入休眠狀態時，利用鎖存單元暫存控制器用于檢測是否有待處理任務信號輸出端口(第二輸出端)和用戶是否對待處理任務作出處理命令信號輸出端口(第三輸出端)當前輸出的信號，并根據鎖存的信號得到工作信號，同時，利用生成單元生成用于控制提示電路作出提示信息的驅動信號，最終根據得到的工作信號、控制器的第一輸出端輸出的信號以及驅動信號，驅動提示單元，實現了在減少終端功耗的同時，也可以在終端進入休眠狀態，有未處理任務，且未接收到用戶作出的處理指令時，及時對用戶作出提示，避免用戶錯過重要或緊急事務，并且在整個提示電路中無需增加額外的控制芯片、驅動芯片，大大降低了終端的制備成本。

另外，鎖存單元包括：第一非門、第一與門及數據觸發器；第一非門的輸入端與控制器的第三輸出端連接；第一與門的兩個輸入端分別與控制器的第二輸出端和第一非門的輸出端連接；數據觸發器的數據信號輸入端與第一與門的輸出端連接，數據觸發器的時鐘信號輸入端與控制器的第一輸出端連接；數據觸發器的輸出端用于輸出工作信號。通過利用數據觸發器及基本的邏輯單元(與、非門)，既可在終端進入休眠狀態時，鎖存控制器第二輸出端和第三輸出端輸出的信號，并得到工作信號，電路結構簡單，易于實現，且兼顧了成本。

另外，驅動單元包括：第二非門、第二與門和第三與門；第二非門的輸入端與控制器的第一輸出端連接；第二與門的兩個輸入端分別與鎖存單元的輸出端和第二非門的輸出端連接；第三與門的兩個輸入端分別與第二與門的輸出端和生成單元的輸出端連接，第三與門的輸出端與提示單元連接。通過利用基本的邏輯單元(與、非門)，既可實現驅動提示電路作出提示信息的效果，無需在終端中增加特定的驅動芯片，進一步降低了終端的制備成本。

另外，驅動單元還包括：第三非門、第四與門和第一或門；第三非門的輸入端與第二與門的輸出端連接；第四與門的兩個輸入端分別與第三非門的輸出端和終端的vbus電源端口連接；第一或門的兩個輸入端分別與第四與門的輸出端和第三與門的輸出端連接，第一或門的輸出端與提示單元連接。通過將第二與門輸出的信號經過第三非門處理后與終端的vbus電源端口輸出的信號進行邏輯與操作，并將經過第四與門處理后輸出的信號與第三與門處理后輸出的信號進行邏輯或操作，從而保證了終端在進入休眠狀態，有待處理任務，且未接收到用戶對待處理任務作出的處理命令時，不論終端是否正在進行充電，提示電路都會作出提示信息。

另外，生成單元包括滯回比較器和相移器；滯回比較器包括：比較子單元、穩壓子單元、占位電阻、第一偏置電阻和第二偏置電阻；相移器包括：供電電容和限流電阻；其中，第一偏置電阻的第一端連接至比較子單元的正相輸入端，第一偏置電阻的第二端接地；第二偏置電阻的第一端連接至比較子單元的正相輸入端，第二偏置電阻的第二端連接至穩壓子單元的第一端；穩壓子單元的第二端接地；占位電阻的第一端連接至比較子單元的輸出端；供電電容的第一端連接至比較子單元的反相輸入端，供電電容的第二端連接至第一偏置電阻的第二端；限流電阻的第一端連接至比較子單元的反相輸入端，限流電阻的第二端連接至占位電阻的第二端；限流電阻的第二端、占位電阻的第二端、穩壓子單元的第一端串聯，作為生成單元的輸出端。通過利用滯回比較器和相移器，在生成驅動信號時，可以通過調節相移器中的供電電容和限流電阻的值，達到改變時間常數，從而實現對滯回比較器輸出信號周期的改變，得到最終可以控制提示電路作出提示信息的驅動信號，使得提示電路可以根據需要，按照規定周期作出提示信息。

附圖說明

一個或多個實施例通過與之對應的附圖中的圖片進行示例性說明，這些示例性說明并不構成對實施例的限定，附圖中具有相同參考數字標號的元件表示為類似的元件，除非有特別申明，附圖中的圖不構成比例限制。

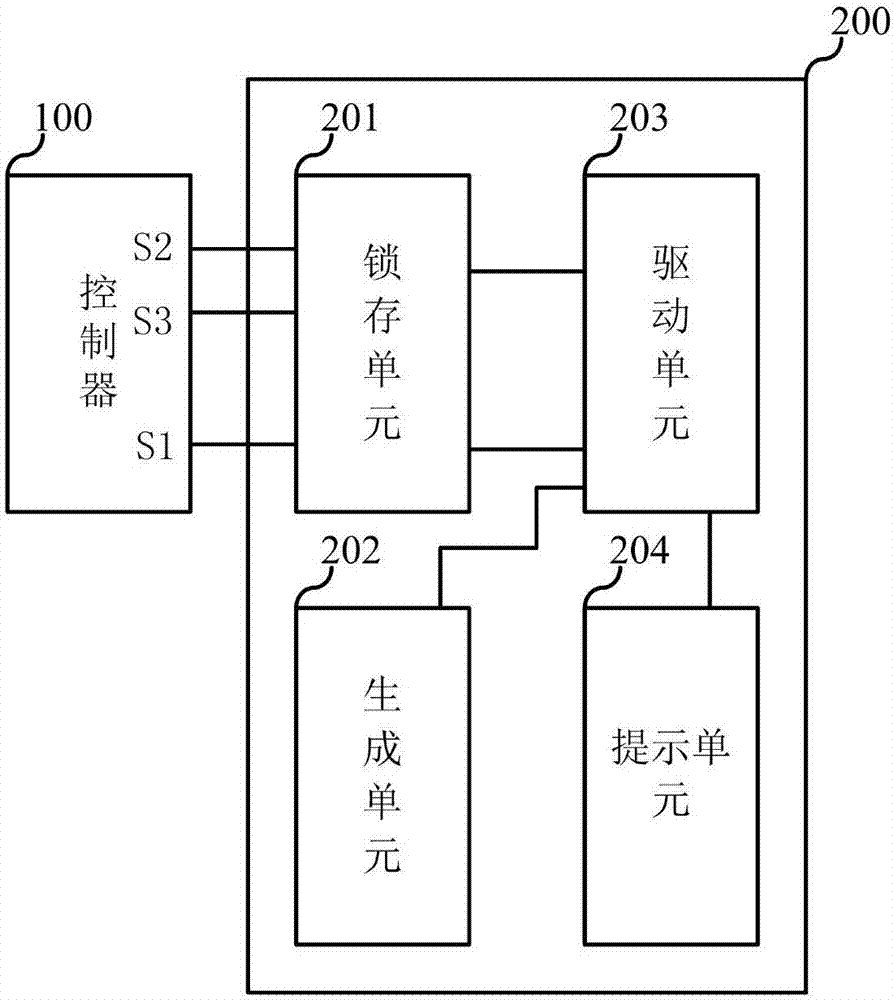

圖1是本發明第一實施方式的提示電路的示意圖；

圖2是本發明第二實施方式的提示電路的示意圖；

圖3是本發明第三實施方式的提示電路的示意圖。

具體實施方式

為使本發明的目的、技術方案和優點更加清楚，下面將結合附圖對本發明的各實施方式進行詳細的闡述。然而，本領域的普通技術人員可以理解，在本發明各實施方式中，為了使讀者更好地理解本申請而提出了許多技術細節。但是，即使沒有這些技術細節和基于以下各實施方式的種種變化和修改，也可以實現本申請所要求保護的技術方案。

本發明的第一實施方式涉及一種提示電路，如圖1所示。

圖1所示的提示電路200可以在用戶終端中使用，其中該用戶終端可以為例如智能手機、平板電腦、個人數字助理、可穿戴式電子設備等等。具體而言，圖1涉及的提示電路200具體包括鎖存單元201、生成單元202、驅動單元203及提示單元204。

其中，鎖存單元201，用于在終端的控制器100的第一輸出端s1輸出的信號控制下時，鎖存根據控制器100的第二輸出端s2和第三輸出端s3輸出的信號得到的工作信號，換句話說，本實施方式中的鎖存單元201的功能是輸出控制器100進入休眠狀態時刻是否有待處理任務，且未接收到用戶對該待處理任務作出的處理命令。

生成單元202，用于生成控制提示電路200作出提示信息的驅動信號。

驅動單元203，用于根據鎖存電路201鎖存的工作信號、第一輸出端s1輸出的信號以及生成單元202生成的驅動信號，驅動提示單元204，即驅動單元203的功能是確保提示單元204在終端進入休眠狀態，有待處理任務，且未接收到用戶對該待處理任務作出的處理命令時，才正常工作。

需要說明的是，在本實施方式中，終端的控制器100的第一輸出端s1輸出的信號用于表示終端是否處于休眠狀態，第二輸出端s2輸出的信號用于表示是否有待處理任務，第三輸出端s3輸出的信號用于表示用戶是否對待處理任務作出處理命令。

在實際應用中，可以用數字信號“0”和“1”來表示控制器100各輸出端輸出信號具體表示的內容，如：

當第一輸出端s1輸出“0”時，表示終端處于休眠狀態，當第一輸出端s1輸出“1”時，表示終端處于正常工作狀態。

當第二輸出端s2輸出“0”時，表示沒有待處理任務，當第二輸出端s2輸出“0”時，表示有待處理任務。

當第三輸出端s3輸出“0”時，表示用戶未對待處理任務作出處理命令，當第三輸出端s3輸出“1”時，表示用戶對待處理任務作出了處理命令。

另外，值得一提的是，在實際應用中，可以設定鎖存單元201輸出的工作信號為“1”時，表示終端進入休眠狀態后，需要提示單元204工作。

具體的說，在終端有任務需要處理(第二輸出端s2輸出“0”)，如查看當前接收到的短信消息、來電信息等，但是用戶沒有及時處理(第三輸出端s3輸出“1”)，終端在一定時間內沒有被使用時，就會從正常工作狀態進入休眠狀態(第一輸出端s1輸出“0”)，此時，這種情況下，鎖存單元201得到的工作信號為“1”，為了避免用戶錯過重要或緊急事務，提示電路200需要作出提示，比如指示燈進行閃爍，從而告知用戶當前有任務需要處理，當終端被喚醒，再次進入工作狀態時(第一輸出端s1輸出“1”)，提示電路200停止作出提示信息，具體可以是在工作狀態下，使指示燈一直處于熄滅狀態。如果用戶在工作狀態下，仍然沒有處理該任務，當再次進入休眠狀態時，鎖存單元201繼續鎖存控制器100的第二輸出端和第三輸出端輸出的信號，并得到工作信號，繼續跟進生成單元202生成的驅動信號，及控制器100的第一輸出端輸出的信號，驅動提示單元204，直到用戶將該待處理任務處理完后，才停止工作。

與現有技術相比，本實施方式中提供的提示電路，在終端的控制器檢測到終端進入休眠狀態時，利用鎖存單元暫存控制器用于檢測是否有待處理任務信號輸出端口(第二輸出端)和用戶是否對待處理任務作出處理命令信號輸出端口(第三輸出端)當前輸出的信號，并根據鎖存的信號得到工作信號，同時，利用生成單元生成用于控制提示電路作出提示信息的驅動信號，最終根據得到的工作信號、控制器的第一輸出端輸出的信號以及驅動信號，驅動提示單元，實現了在減少終端功耗的同時，也可以在終端進入休眠狀態，有未處理任務，且未接收到用戶作出的處理指令時，及時對用戶作出提示，避免用戶錯過重要或緊急事務，并且在整個提示電路中無需增加額外的控制芯片、驅動芯片，大大降低了終端的制備成本。

本發明的第二實施方式涉及一種提示電路。本實施方式在第一實施方式的基礎上做了進一步改進，具體改進之處為：鎖存單元201鎖存控制器輸出的信號并得到工作信號的工作由第一非門、第一與門及數據觸發器實現；生成單元202生成的用于控制提示電路作出提示信息的驅動信號由滯回比較器和相移器生成；驅動單元203在驅動提示單元204時由第二非門、第二與門和第三與門實現，具體如圖2所示。

具體的說，在本實施方式中，鎖存單元201中的第一非門a1的輸入端與控制器100的第三輸出端連接，第一與門b1的兩個輸入端分別與控制器100的第二輸出端和第一非門a1的輸出端連接，數據觸發器e1(即d觸發器)的數據信號輸入端d與第一與門b1的輸出端連接，數據觸發器e1的時鐘信號輸入端cp與控制器100的第一輸出端連接，數據觸發器e1的輸出端用于輸出工作信號q1。

驅動單元203中的第二非門a2的輸入端與控制器100的第一輸出端連接，第二與門b2的兩個輸入端分別與鎖存單元201的輸出端和第二非門a2的輸出端連接，第三與門b3的兩個輸入端分別與第二與門b2的輸出端和生成單元202的輸出端連接，第三與門b3的輸出端與提示單元204連接。

需要說明的是，因數據觸發器e1(即d觸發器)的狀態是在控制器100的第三輸出端s3為下降沿(輸出“0”，用戶未對待處理任務作出處理命令)時才更改輸出狀態(輸出的工作信號發生改變)，其他狀態輸出信號保持不變，為防止在終端處于正常工作，且用戶正在處理待處理任務時，第三輸出端s3輸出“1”，但是仍有待處理任務需要處理時，提示電路200作出提示信息，因此，需要將第三輸出端s3輸出的信號經過第一非門a1后再輸入第一與門b1的一個輸入端，與第一與門b1另一個輸入端接入的第二輸出端s2輸出的信號進行邏輯與操作后得到的信號作為工作信號(在圖2中以q1表示)，即在終端進入休眠狀態時(第一輸出端s1輸出“0”)，第三輸出端s3輸出“0”時，數據觸發器e1輸出的工作信號才表示需要提示電路作出提示信息。

由于數據觸發器允許在時鐘信號輸入端cp觸發沿(狀態發生變化，如由高電平跳轉到低電平，或由數字信號“1”跳轉到數字信號“0”)到來前一瞬間加入輸入信號(接入數據信號輸入端d的信號)，因此，可以在終端從正常工作狀態進入休眠狀態時，獲取到第二輸出端s2和第三輸出端s3當前的狀態，關于數據觸發器的具體工作原理，實現方式，本領域的技術人員可以根據現有技術實現，此處不再贅述。

另外，通常情況下會設定最終驅動提示單元204的信號需要為“1”時，提示單元204才正常工作，作出提示。因此，需要將控制器100第一輸出端s1輸出的信號經過第二非門a2后再輸入第二與門b2，得到最終的工作信號(圖2中的q3)，然后與生成單元202輸出的信息(圖2中的q2)進行邏輯與操作，即經過第三與門b3后輸出最終驅動提示單元204的信號(圖2中的q4)，從而使提示單元204在終端進入休眠狀態，需要進行提示時(q3為“1”)，根據驅動信號(q2)的周期作出相應的提示。

另外，值得一提的是，為使生成單元202生成的驅動信號可以控制提示電路按照特定周期作出提示，生成單元202中可以包括滯回比較器和相移器(如rc電路)，從而可以生成脈沖寬度調制信號，即預設時間周期交替輸出數字信號“1”和“0”。

具體的說，滯回比較器包括：比較子單元e2(如比較器，或具有比較功能的元器件)、穩壓子單元dz(如穩壓管等)、占位電阻r4、第一偏置電阻r2和第二偏置電阻r3，相移器包括供電電容c1和限流電阻r1。

其中，第一偏置電阻r2的第一端連接至比較子單元e2的正相輸入端，第一偏置電阻r2的第二端接地，第二偏置電阻r3的第一端連接至比較子單元e2的正相輸入端，第二偏置電阻r3的第二端連接至穩壓子單元dz的第一端，穩壓子單元dz的第二端接地，占位電阻r4的第一端連接至比較子單元e2的輸出端，供電電容c1的第一端連接至比較子單元e2的反相輸入端，供電電容c1的第二端連接至第一偏置電阻r2的第二端，限流電阻r1的第一端連接至比較子單元e2的反相輸入端，限流電阻r1的第二端連接至占位電阻r4的第二端，限流電阻r1的第二端、占位電阻r4的第二端、穩壓子單元dz的第一端串聯，作為生成單元202的輸出端。

在本發明實施方式中提供的提示電路中，相移器既作為延遲環節，又作為反饋網絡，即通過相移器的充、放電，實現輸出狀態(“0”或“1”)的自動轉換。

另外，由于滯回比較器的閾值電壓與第一偏置電阻和第二偏置電阻的電阻值及穩壓子單元的穩壓值滿足如下函數關系式：

u＝(+/-)r1/(r1+r2)*uz；

其中，u為滯回比較器的閾值電壓；r1、r2分別為第一偏置電阻和第二偏置電阻的電阻值；uz為穩壓子單元的穩壓值。因此，可以在確定滯回比較器的閾值電壓時，根據實際需要，選擇合適的偏置電阻及穩壓子單元，從而方便提示電路可以適用于各種場合，此處不再贅述。

另外，值得一提的是，本發明實施方式中的提示單元可以為指示燈、響鈴元件、震動元件任意一種或任意組合，從而驅動單元203可以根據驅動信號，同時驅動上述提示單元，如驅動指示燈那種驅動信號的周期進行閃爍，或者響鈴、震動等，還或者同時控制終端的指示燈進行閃爍，并響鈴和震動等，此處不做具體限制，在實際應用中，可以根據需要進行設定，并且為了方便用戶操作，還可以在終端的設置界面提供操作入口，由用戶根據喜好、需要選擇提示單元。

與現有技術相比，本實施方式中提供的提示電路，其鎖存單元基于簡單的d觸發器(數據觸發器)的特性，并配合與、非門，實現了在控制器發出休眠信號的時刻，鎖存住休眠時刻控制器用于輸出是否有待處理任務信號的輸出端及用戶是否對待處理任務作出處理命令信號的輸出端的狀態，從而在終端處于休眠后，提示單元可以正常工作，達到了提示用戶有的目的，并且由于選用的器件成本較低，在實現提示用戶的同時，也大大節省了成本。

本發明的第三實施方式涉及一種提示電路。本實施方式在第二實施方式的基礎上做了進一步改進，具體改進之處為：在驅動單元203中還包括第三非門、第四與門和第一或門。

需要說明的是，在提示單元204位指示燈時，由當終端接入充電設備，進行充電時，指示燈是常亮的，即無論終端是否處于休眠狀態，是否有待處理任務，且未接收到用戶對待處理任務作出的處理命令，指示燈都不會閃爍，因此無法達到提示用戶的目的。本發明實施方式提供的提示電路，為了解決這一問題，對提示電路做了進一步改進，從而實現了不管終端是否進行充電，只要檢測到需要作出提示，指示燈都會閃爍。

具體的，在本實施方式中通過在驅動單元203中增設第三非門a3、第四與門b4和第一或門h1，并將第三非門a3的輸入端與第二與門b2的輸出端連接，第四與門b4的兩個輸入端分別與第三非門a3的輸出端和終端的vbus電源端口連接，第一或門h1的兩個輸入端分別與第四與門b4的輸出端和第三與門b3的輸出端連接，第一或門h1的輸出端與提示單元204連接，從而保證了終端在進入休眠狀態，有待處理任務，且未接收到用戶對待處理任務作出的處理命令時，不論終端是否正在進行充電，提示電路都會作出提示信息。

本發明的第四實施方式涉及一種終端，包含本發明任意實施方式中提供的提示電路。該終端可以為例如智能手機、平板電腦、個人數字助理、可穿戴式電子設備等等。當終端進入休眠狀態時，控制器的第一輸出端會輸出表示終端進入休眠狀態的信號，從而觸發與之相連的鎖存單元中的數據觸發器，此時數據觸發器將控制器第二輸出端和第三輸出端輸出的信號鎖存，并根據鎖存的信號得到工作信號，再根據生成單元生成的驅動信號，以及第一輸出端輸出的信號，驅動提示單元，從而使得終端在處于休眠狀態，有待處理任務，且未接收到用戶對待處理任務作出的處理命令時，終端可以根據提示電路作出的提示信息給予用戶提示，比如控制指示燈閃爍，或者終端發出提示信息，震動等，從而避免用戶錯過重要或緊急事務。

本領域的普通技術人員可以理解，上述各實施方式是實現本發明的具體實施例，而在實際應用中，可以在形式上和細節上對其作各種改變，而不偏離本發明的精神和范圍。
