本發明涉及軟件定義網絡，特別涉及一種基于軟件定義網絡控制器的決策樹維護方法及系統。

背景技術：

1、軟件定義網絡(software?defined?networking，sdn)是一種新興的體系結構，它將網絡控制和轉發功能解耦。sdn將網絡劃分為數據平面、控制平面和應用平面三個主要層次。應用平面由一個或多個sdn應用程序組成，通過北向接口傳遞給控制平面，以實現不同的網絡功能；控制平面從邏輯上集中觀察和控制整個網絡；數據平面由交換機組成，在控制平面的管理下通過端口和鏈路轉發數據包。

2、控制平面采用南向接口協議與數據平面通信，允許控制器直接訪問和控制交換機。然而，直接使用南向接口協議控制交換機，需要程序員掌握繁瑣的消息格式和底層細節，比如需要明確知道每一條流流表項匹配的字段以及其相應的操作，主動下發給交換機，操作復雜，容易出錯。

3、在控制器之上提供一層高級應用程序編程接口，屏蔽底層通信協議的復雜性，對于簡化用戶網絡策略的編寫具有重要意義。用戶使用通用編程語言形成數據包的轉發策略，控制器根據用戶策略中調用的函數與處理數據包過程中參與匹配的數據包字段構建決策樹，控制器基于決策樹生成流表項，將流表項下發到交換機指導交換機處理數據包。然而，隨著控制器處理不同數據包數量的增多，決策樹的規模會不斷擴大，造成控制器在運行時查找速度變慢，對交換機的響應時間變長，影響數據包的正常轉發。

4、南京郵電大學提出了一種通過對sdn控制器中決策樹分支進行合并縮小決策樹規模、減少生成流表項數量的方法。但這種方法并不能限制決策樹規模的不斷增大，不能保證決策樹不占用過多內存空間，影響了數據包的正常轉發。

技術實現思路

1、本發明的目的在于，克服現有基于軟件定義網絡控制器的決策樹維護方法，無法控制決策樹的規模，導致占用過多內存空間，影響數據包正常轉發的問題，從而提供一種基于軟件定義網絡控制器的決策樹維護方法及系統。

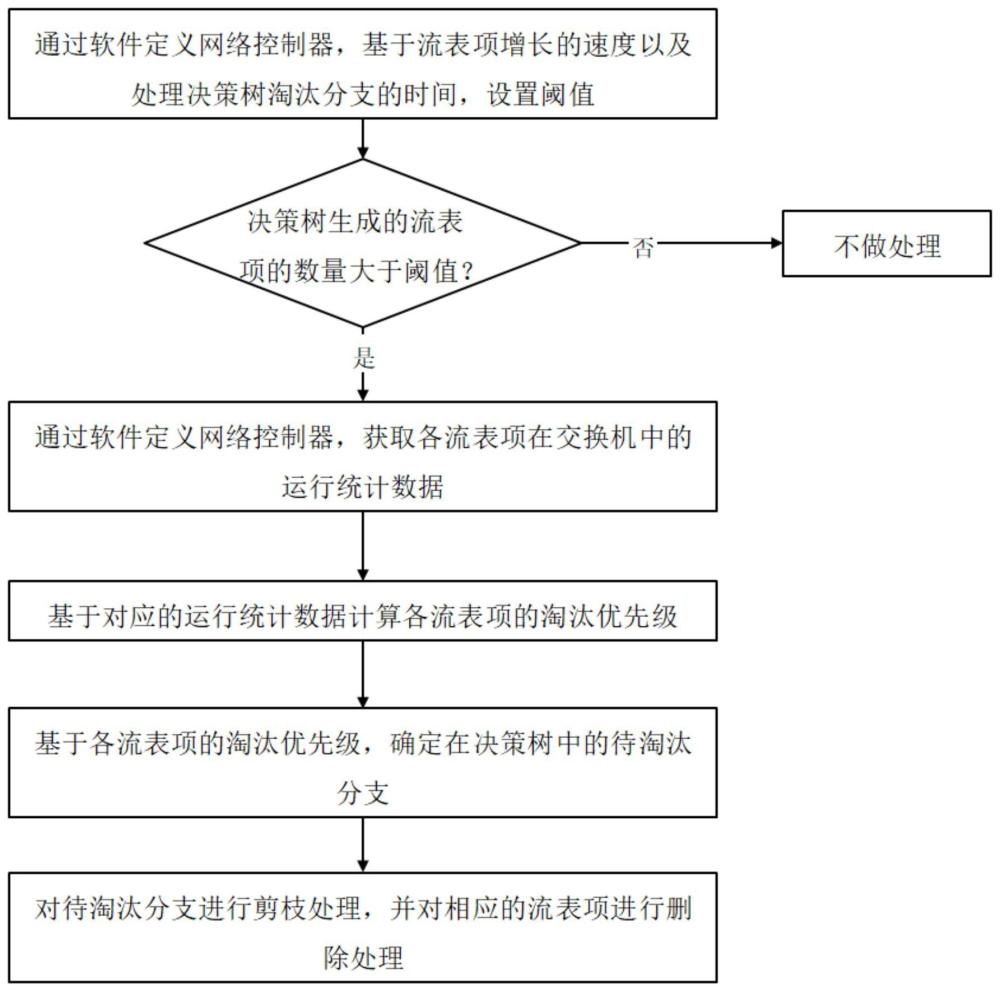

2、為解決上述技術問題，本發明的技術方案所提供的一種基于軟件定義網絡控制器的決策樹維護方法，包括以下步驟：

3、步驟1：通過軟件定義網絡控制器，基于流表項增長的速度以及處理決策樹淘汰分支的時間，設置閾值；

4、步驟2：當決策樹生成的流表項的數量大于閾值時，通過軟件定義網絡控制器，獲取各流表項在交換機中的運行統計數據，并基于對應的運行統計數據計算各流表項的淘汰優先級；

5、步驟3：通過軟件定義網絡控制器，基于各流表項的淘汰優先級，確定在決策樹中的待淘汰分支，對待淘汰分支進行剪枝處理，并對相應的流表項進行刪除處理。

6、作為上述方法的一種改進，所述步驟1具體包括：通過軟件定義網絡控制器，基于流表項增長的速度以及處理決策樹淘汰分支的時間，設置閾值c：

7、

8、其中，o為交換機流表項容量，υ為流表項增長的速度，t為處理決策樹淘汰分支的時間。

9、作為上述方法的一種改進，所述步驟2具體包括：

10、當決策樹生成的流表項的數量大于閾值時，通過軟件定義網絡控制器，獲取各流表項在交換機中的運行統計數據，其中，運行統計數據包括但不限于：流表項的命中次數和當前時間與流表項上次命中時間的時間間隔δt1；

11、通過軟件定義網絡控制器，基于對應的運行統計數據計算各流表項的淘汰優先級s：

12、

13、其中，n為流表項的命中次數，δt1為當前時間與流表項上次命中時間的時間間隔，a第一加權系數，b為第二加權系數；

14、作為上述方法的一種改進，所述步驟3具體包括：

15、各流表項的淘汰優先級s按照由小到大進行排序，獲取前k個淘汰優先級s對應的流表項；其中，k為超出閾值的流表項數量；

16、將k個流表項分別對應的決策樹分支作為決策樹中的待淘汰分支；

17、通過軟件定義網絡控制器，對決策樹中的待淘汰分支進行剪枝處理；

18、通過軟件定義網絡控制器，基于南向接口協議標準，構建刪除流表項的消息，并通知交換機刪除相關流表項。

19、為實現本發明的另一目的，本發明還提供一種基于軟件定義網絡控制器的決策樹維護系統，所述系統包括：軟件定義網絡控制器，其中，所述軟件定義網絡控制器包括：

20、閾值設定模塊，用于基于流表項增長的速度以及處理決策樹淘汰分支的時間，設置閾值；

21、淘汰優先級計算模塊，用于在基于決策樹生成的流表項的數量大于閾值時，獲取各流表項在交換機中的運行統計數據，并基于對應的運行統計數據計算各流表項的淘汰優先級；和

22、剪枝模塊，用于基于各流表項的淘汰優先級，確定在決策樹中的待淘汰分支，對待淘汰分支進行剪枝處理，并對相應的流表項進行刪除處理。

23、作為上述系統的一種改進，所述閾值設定模塊，具體用于：

24、基于流表項增長的速度以及處理決策樹淘汰分支的時間，設置閾值c：

25、

26、其中，o為交換機流表項容量，v為流表項增長的速度，t為處理決策樹淘汰分支的時間。

27、作為上述系統的一種改進，所述淘汰優先級計算模塊，具體用于：

28、當決策樹生成的流表項的數量大于閾值時，獲取各流表項在交換機中的運行統計數據，其中，運行統計數據包括但不限于：流表項的命中次數和當前時間與流表項上次命中時間的時間間隔δt1；

29、基于對應的運行統計數據計算各流表項的淘汰優先級s：

30、

31、其中，n為流表項的命中次數，δt1為當前時間與流表項上次命中時間的時間間隔，a第一加權系數，b為第二加權系數；

32、作為上述系統的一種改進，所述剪枝模塊，具體用于：

33、將各流表項的淘汰優先級s按照由小到大進行排序，獲取前k個淘汰優先級s對應的流表項；其中，k為超出閾值的流表項數量；

34、將k個流表項分別對應的決策樹分支作為決策樹中的待淘汰分支；

35、對決策樹中的待淘汰分支進行剪枝處理；

36、基于南向接口協議標準，構建刪除流表項的消息，并通知交換機刪除相關流表項。

37、本發明的優點在于，本發明的提供的基于軟件定義網絡控制器的決策樹維護方法及系統，通過流表項增長的速度以及處理決策樹淘汰分支的時間，設定了閾值，并利用該閾值限定了決策樹的規模，利用淘汰優先級確定待淘汰分支，可以確保淘汰的分支為最近使用頻率較少的分支，本發明保證了決策樹不占用過多內存空間，還保證了數據包的正常轉發。

技術特征：

1.一種基于軟件定義網絡控制器的決策樹維護方法，所述方法包括以下步驟：

2.根據權利要求1所述的基于軟件定義網絡控制器的決策樹維護方法，其特征在于，所述步驟1具體包括：通過軟件定義網絡控制器，基于流表項增長的速度以及處理決策樹淘汰分支的時間，設置閾值c：

3.根據權利要求1所述的基于軟件定義網絡控制器的決策樹維護方法，其特征在于，所述步驟2具體包括：

4.根據權利要求3所述的基于軟件定義網絡控制器的決策樹維護方法，其特征在于，所述步驟3具體包括：

5.一種基于軟件定義網絡控制器的決策樹維護系統，其特征在于，所述系統包括：軟件定義網絡控制器，其中，所述軟件定義網絡控制器包括：

6.根據權利要求5所述的基于軟件定義網絡控制器的決策樹維護系統，其特征在于，所述閾值設定模塊，具體用于：

7.根據權利要求5所述的基于軟件定義網絡控制器的決策樹維護系統，其特征在于，所述淘汰優先級計算模塊，具體用于：

8.根據權利要求7所述的基于軟件定義網絡控制器的決策樹維護系統，其特征在于，所述剪枝模塊，具體用于：

技術總結
本發明涉及軟件定義網絡技術領域，特別涉及一種基于軟件定義網絡控制器的決策樹維護方法及系統。所述方法包括以下步驟：步驟1：通過軟件定義網絡控制器，基于流表項增長的速度以及處理決策樹淘汰分支的時間，設置閾值；步驟2：當決策樹生成的流表項的數量大于閾值時，通過軟件定義網絡控制器，獲取各流表項在交換機中的運行統計數據，并基于對應的運行統計數據計算各流表項的淘汰優先級；步驟3：通過軟件定義網絡控制器，基于各流表項的淘汰優先級，確定在決策樹中的待淘汰分支，對待淘汰分支進行剪枝處理，并對相應的流表項進行刪除處理。本發明保證了決策樹不占用過多內存空間，還保證了數據包的正常轉發。

技術研發人員：朱曉東,柳羽佳,王雨薇,凌致遠,王勁林
受保護的技術使用者：中國科學院聲學研究所
技術研發日：
技術公布日：2025/4/24
