本發明涉及密碼協議測試，具體涉及一種針對xfrm框架的密碼協議測試方法及裝置。

背景技術：

1、網絡密碼機一般通過ipsec協議在公共網絡上建立安全的通信通道，確保數據傳輸的機密性、完整性和認證性。xfrm框架是linux2.6內核為安全處理引入的一個可擴展功能框架，網絡密碼機可基于xfrm框架實現ipsec協議，通過xfrm進行安全聯盟的下發，安全策略的配置，實現網絡密碼機的業務功能。

2、目前，為保證安全性和提高通信速率，網絡密碼機設備廠商往往會使用算法芯片或者算法卡代替linux內核提供的軟算法，但仍然使用xfrm框架去完成ipsec協議的實現。在這種方式下實現的密碼協議往往會存在如下的一些問題：一是密碼協議實現與技術規范一致性問題；二是密碼協議功能實現不正確的問題；三是密碼協議實現的安全性問題，ipsec協議理論上的安全性并不能代表工程實現上的安全性。現有針對密碼協議的測試手段比較匱乏，且往往因為密碼協議本身的復雜性導致測試不夠充分、不具有針對性，還存在測試過程及結果可觀測性差、測試效率低的缺陷。

3、因此，如何發明一種針對xfrm框架的密碼協議測試方法，提高測試效率，成為亟需解決的問題。

技術實現思路

1、為此，本發明提供一種針對xfrm框架的密碼協議測試方法及裝置，通過在xfrm框架中部署內核插樁模塊，根據xfrm框架不同功能模塊進行不同方式的插樁，在網絡設備使用xfrm接口時，捕獲插樁結果，以達到測試密碼協議功能和安全性的目的。

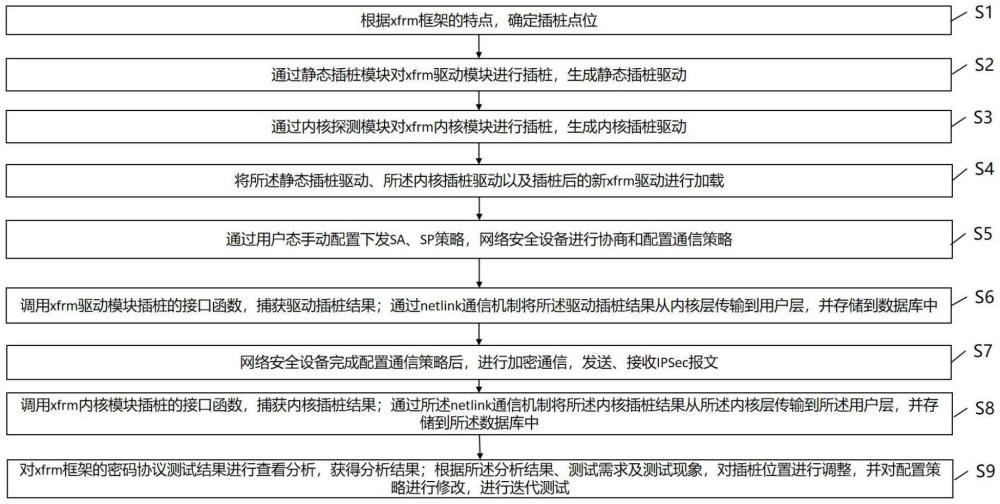

2、為了實現上述目的，本發明提供如下技術方案：一種針對xfrm框架的密碼協議測試方法，包括：

3、根據xfrm框架的特點，確定插樁點位；

4、通過靜態插樁模塊對xfrm驅動模塊進行插樁，生成靜態插樁驅動；

5、通過內核探測模塊對xfrm內核模塊進行插樁，生成內核插樁驅動；

6、將所述靜態插樁驅動、所述內核插樁驅動以及插樁后的新xfrm驅動進行加載；

7、通過用戶態手動配置下發sa、sp策略，網絡安全設備進行協商和配置通信策略；

8、調用xfrm驅動模塊插樁的接口函數，捕獲驅動插樁結果；通過netlink通信機制將所述驅動插樁結果從內核層傳輸到用戶層，并存儲到數據庫中；

9、網絡安全設備完成配置通信策略后，進行加密通信，發送、接收ipsec報文；

10、調用xfrm內核模塊插樁的接口函數，捕獲內核插樁結果；通過所述netlink通信機制將所述內核插樁結果從所述內核層傳輸到所述用戶層，并存儲到所述數據庫中；

11、對xfrm框架的密碼協議測試結果進行查看分析，獲得分析結果；根據所述分析結果、測試需求及測試現象，對插樁位置進行調整，并對配置策略進行修改，進行迭代測試。

12、作為一種針對xfrm框架的密碼協議測試方法的優選方案，所述內核探測模塊對xfrm內核模塊進行插樁的步驟為：

13、通過設定條件判斷，確認收發ipsec報文進入xfrm框架的入口函數；

14、根據xfrm框架的所述入口函數，分析獲得xfrm框架在ipsec報文處理過程中的關鍵節點；通過linux內核符號表，確認所述關鍵節點對應接口的定義；通過kretprobe技術獲取xfrm框架在處理ipsec報文時所述關鍵節點函數的返回值并記錄；

15、對入參進行判斷，獲得判斷結果；根據所述判斷結果，確定后續處理流程；

16、通過kretprobe技術獲取xfrm框架在處理ipsec報文時所述關鍵節點函數的執行結果；根據所述執行結果，確認所述關鍵節點函數是否被調用執行及執行狀態；

17、將內核探測固定在xfrm框架內，生成所述內核插樁驅動。

18、作為一種針對xfrm框架的密碼協議測試方法的優選方案，所述靜態插樁模塊對xfrm驅動模塊進行插樁的步驟為：

19、找到xfrm框架開放的源代碼文件，并在所述源代碼文件中插入程序語句；

20、對所述源代碼文件的代碼架構及接口的功能參數進行分析；從所述源代碼文件中找取sa、sp處理函數；

21、通過靜態插樁驅動對插樁結果進行捕獲；

22、從所述源代碼文件中調用插樁接口；

23、對插樁后的所述源代碼文件進行編譯，生成新xfrm驅動，并進行加載。

24、作為一種針對xfrm框架的密碼協議測試方法的優選方案，在通過所述設定條件判斷，確認收發ipsec報文進入xfrm框架的入口函數的過程中，在報文發送時，xfrm在報文路由查找是否有滿足條件的sa，若沒有，則走ip_output()；若有，則進入xfrm處理過程；

25、在報文接收時，對內核網絡協議棧進行判斷，若判斷協議為esp或ah，則進入xfrm框架進行接收。

26、作為一種針對xfrm框架的密碼協議測試方法的優選方案，在通過所述靜態插樁驅動對所述插樁結果進行捕獲的過程中，所述靜態插樁驅動中封裝有可被調用的插樁接口，通過配置管控技術將所述插樁結果進行捕獲。

27、本發明還提供一種針對xfrm框架的密碼協議測試裝置，基于以上一種針對xfrm框架的密碼協議測試方法，包括：

28、插樁點位確認單元，用于根據xfrm框架的特點，確定插樁點位；

29、xfrm驅動模塊插樁處理單元，用于通過靜態插樁模塊對xfrm驅動模塊進行插樁，生成靜態插樁驅動；

30、xfrm內核模塊插樁處理單元，通過內核探測模塊對xfrm內核模塊進行插樁，生成內核插樁驅動；

31、驅動加載單元，用于將所述靜態插樁驅動、所述內核插樁驅動以及插樁后的新xfrm驅動進行加載；

32、網絡安全設備配置單元，用于通過用戶態手動配置下發sa、sp策略，網絡安全設備進行協商和配置通信策略；

33、驅動插樁結果捕獲單元，用于調用xfrm驅動模塊插樁的接口函數，捕獲驅動插樁結果；通過netlink通信機制將所述驅動插樁結果從內核層傳輸到用戶層，并存儲到數據庫中；

34、加密通信處理單元，用于網絡安全設備完成配置通信策略后，進行加密通信，發送、接收ipsec報文；

35、內核插樁結果捕獲單元，用于調用xfrm內核模塊插樁的接口函數，捕獲內核插樁結果；通過所述netlink通信機制將所述內核插樁結果從所述內核層傳輸到所述用戶層，并存儲到所述數據庫中；

36、密碼協議測試分析及優化單元，用于對xfrm框架的密碼協議測試結果進行查看分析，獲得分析結果；根據所述分析結果、測試需求及測試現象，對插樁位置進行調整，并對配置策略進行修改，進行迭代測試。

37、作為一種針對xfrm框架的密碼協議測試裝置的優選方案，所述xfrm內核模塊插樁處理單元中，內核插樁處理子單元包括：

38、入口函數確認子單元，用于通過設定條件判斷，確認收發ipsec報文進入xfrm框架的入口函數；

39、關鍵節點分析處理子單元，用于根據xfrm框架的所述入口函數，分析獲得xfrm框架在ipsec報文處理過程中的關鍵節點；通過linux內核符號表，確認所述關鍵節點對應接口的定義；通過kretprobe技術獲取xfrm框架在處理ipsec報文時所述關鍵節點函數的返回值并記錄；

40、入參判斷處理子單元，用于對入參進行判斷，獲得判斷結果；根據所述判斷結果，確定后續處理流程；

41、函數執行結果處理子單元，用于通過kretprobe技術獲取xfrm框架在處理ipsec報文時所述關鍵節點函數的執行結果；根據所述執行結果，確認所述關鍵節點函數是否被調用執行及執行狀態；

42、內核插樁驅動生成子單元，用于將內核探測固定在xfrm框架內，生成所述內核插樁驅動。

43、作為一種針對xfrm框架的密碼協議測試裝置的優選方案，所述xfrm驅動模塊插樁處理單元中，驅動插樁處理子單元包括：

44、源代碼文件查找子單元，用于找到xfrm框架開放的源代碼文件，并在所述源代碼文件中插入程序語句；

45、源代碼文件處理子單元，用于對所述源代碼文件的代碼架構及接口的功能參數進行分析；從所述源代碼文件中找取sa、sp處理函數；

46、插樁結果捕獲子單元，用于通過靜態插樁驅動對插樁結果進行捕獲；
