本發明涉及信號處理，尤其涉及基于系數預測調節自適應權重的方法和裝置、均衡系統。

背景技術：

1、在串行傳輸系統（如以太網等）中，當數據在電纜中傳輸時，由于電纜的色散特性可能導致信號失真，這種失真會隨著信號頻譜和介質環路長度的不同而變化。為了保證信號的完整性和準確性，一般使用自適應均衡器（如前向反饋均衡器和判決反饋均衡器）來克服信號在傳輸過程中的失真和碼間干擾，對接收到的信號進行補償。

2、自適應均衡器能夠基于信道特性的測量隨時調整自己的系數，以適應這些特性的變化，從而有效地消除碼間干擾。基于lms（least?mean?square，最小均方）算法的自適應均衡器是一種有效的解決方案。lms算法的核心目標是實現均方估計誤差的最小化，它通過迭代的方式不斷調整均衡器的抽頭系數（濾波器的權重），從而優化均衡器對接收信號的補償效果。

3、適應權重是lms算法中的關鍵因素，它決定了算法收斂速度和穩態誤差。在恒定權重的自適應均衡器設計中，無法同時優化收斂速度和穩態誤差。較大的適應權重可以加快收斂速度，但可能導致較大的穩態誤差。較小的適應權重可以減小穩態誤差，但收斂速度會變慢。如果適應權重過大，即使在算法已經接近收斂的情況下，也可能導致權重更新過大，引起系統振蕩甚至發散。如果適應權重過小，可能導致算法需要更多的迭代才能收斂，從而浪費計算資源。

技術實現思路

1、本發明提供了基于系數預測調節自適應權重的方法和裝置、均衡系統，其能夠在保證收斂速度的同時，減小穩態誤差。

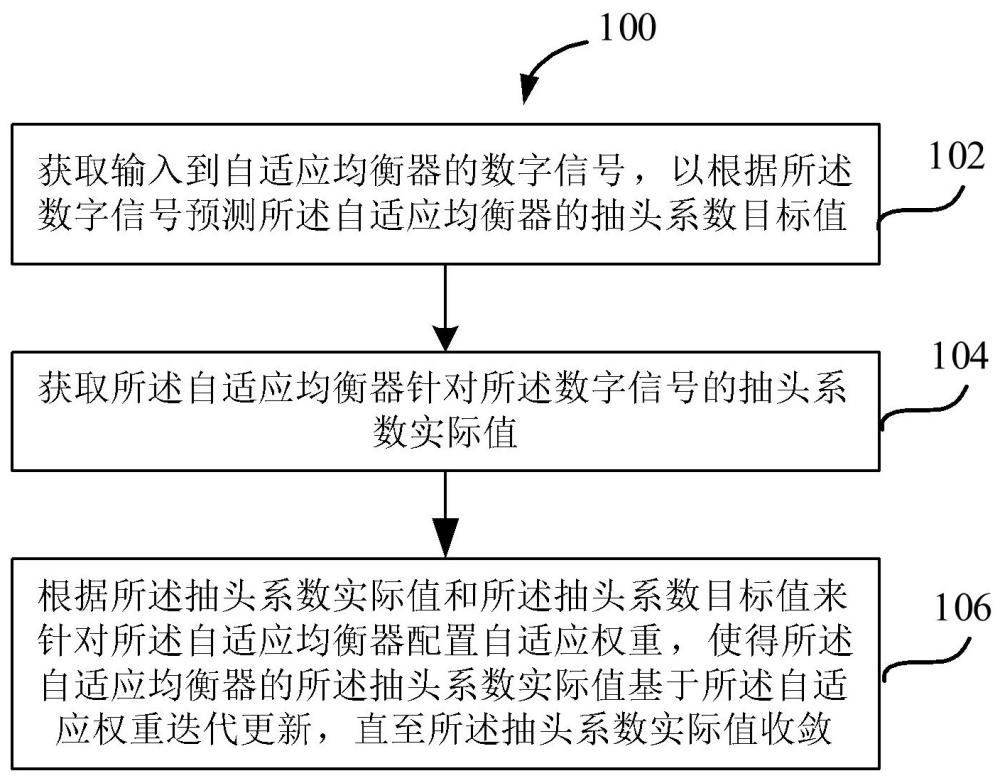

2、在本發明的一個方面，提供了一種基于系數預測調節自適應權重的方法。該方法包括：獲取輸入到自適應均衡器的數字信號，以根據所述數字信號預測所述自適應均衡器的抽頭系數目標值；獲取所述自適應均衡器針對所述數字信號的抽頭系數實際值；以及根據所述抽頭系數實際值和所述抽頭系數目標值來針對所述自適應均衡器配置自適應權重，使得所述自適應均衡器的所述抽頭系數實際值基于所述自適應權重迭代更新，直至所述抽頭系數實際值收斂。

3、在本發明的另一方面，提供了一種基于系數預測調節自適應權重的裝置。該裝置包括：系數預測模塊，被配置為獲取輸入到自適應均衡器的數字信號，以根據所述數字信號預測所述自適應均衡器的抽頭系數目標值；以及權重配置模塊，被配置為獲取所述自適應均衡器針對所述數字信號的抽頭系數實際值，以及根據所述抽頭系數實際值和所述抽頭系數目標值來針對所述自適應均衡器配置自適應權重，使得所述自適應均衡器的所述抽頭系數實際值基于所述自適應權重迭代更新，直至所述抽頭系數實際值收斂。

4、在本發明的又一方面，提供了一種均衡系統。該系統包括上述基于系數預測調節自適應權重的裝置以及自適應均衡器被電耦合于所述裝置。

5、根據本發明的技術方案，獲取輸入到自適應均衡器的數字信號，以預測自適應均衡器的抽頭系數最終收斂所得到的抽頭系數目標值。同時獲取自適應均衡器的抽頭系數實際值，此時根據抽頭系數的實際值與預測的目標值可確定當前均衡器的自適應狀態，所以根據抽頭系數的實際值和目標值動態配置用于調整抽頭系數的自適應權重，使得均衡器能夠根據工作狀態動態調整抽頭系數。相比于采用固定自適應權重調節抽頭系數的方式，本發明的動態自適應權重能夠根據均衡器的狀態選擇最優的調整步長，從而在保證收斂速度的同時，減小穩態誤差。

技術特征：

1.一種基于系數預測調節自適應權重的方法，其特征在于，包括：

2.根據權利要求1所述的方法，其特征在于，根據所述數字信號預測所述自適應均衡器的抽頭系數目標值包括：

3.根據權利要求1所述的方法，其特征在于，根據所述抽頭系數實際值和所述抽頭系數目標值來針對所述自適應均衡器配置自適應權重包括：

4.根據權利要求3所述的方法，其特征在于，根據所述抽頭系數目標值生成權重切換閾值包括：

5.根據權利要求4所述的方法，其特征在于，根據所述抽頭系數實際值和所述權重切換閾值配置用于所述自適應均衡器的自適應權重包括：

6.根據權利要求5所述的方法，其特征在于，根據所述多個閾值區間與所述抽頭系數實際值的比較結果配置所述自適應權重包括：

7.根據權利要求1所述的方法，其特征在于，直至所述抽頭系數實際值收斂包括：

8.根據權利要求1所述的方法，其特征在于，

9.一種基于系數預測調節自適應權重的裝置，其特征在于，包括：

10.一種均衡系統，其特征在于，包括：

技術總結
本發明公開了基于系數預測調節自適應權重的方法和裝置、均衡系統。該方法包括：獲取輸入到自適應均衡器的數字信號，以根據所述數字信號預測所述自適應均衡器的抽頭系數目標值；獲取所述自適應均衡器針對所述數字信號的抽頭系數實際值；以及根據所述抽頭系數實際值和所述抽頭系數目標值來針對所述自適應均衡器配置的自適應權重，使得所述自適應均衡器的所述抽頭系數實際值基于所述自適應權重迭代更新，直至所述抽頭系數實際值收斂。本發明能夠在保證收斂速度的同時，減小穩態誤差。

技術研發人員：張藝明,黃楊國,湛厚超
受保護的技術使用者：瑞芯微電子股份有限公司
技術研發日：
技術公布日：2025/4/24
