本技術涉及喇叭生產的，特別是涉及一種基于喇叭組裝的壓料裝置。

背景技術：

1、"喇叭"在不同的語境中有不同的含義，在普通話中，"喇叭"通常指的是揚聲器或擴音器，用于放大聲音以便讓更多人聽到，在汽車領域，"喇叭"是指車輛上的鳴笛裝置，此外，在音樂領域，"喇叭"可以指各種管樂器，如小號、長號等。

2、喇叭在生產過程中，需要將將喇叭的各個部件如磁鐵、音圈、振膜、支架等，精確地定位并壓合在一起。

3、但是共振膜在安裝在喇叭主體上時，其定位容易發生偏移，從而影響其安裝質量，并且在對喇叭主體、磁鐵、音圈、共振膜和支架壓合過程中，其壓力不便控制，過度壓緊可能導致部件損壞，如共振膜破裂，壓緊不足則可能導致部件間出現空隙，影響音質。

技術實現思路

1、為解決上述技術問題，本實用新型提供一種通過設置此設備，便于使共振膜與喇叭主體進行精準定位，從而保證共振膜安裝在喇叭主體的精度，而且便于控制對磁鐵、音圈、共振膜、支架和喇叭主體壓合的力度的一種基于喇叭組裝的壓料裝置。

2、本實用新型的一種基于喇叭組裝的壓料裝置，包括夾持裝置、多組固定裝置、升降裝置、輸送裝置、壓料裝置和控制裝置，升降裝置安裝在輸送裝置的頂端左側，壓料裝置安裝在輸送裝置的頂端右側，多組固定裝置安裝在輸送裝置上，控制裝置安裝在輸送裝置、夾持裝置和壓料裝置上，控制裝置與固定裝置位置對應，夾持裝置安裝在升降裝置上，控制裝置與輸送裝置、升降裝置和壓料裝置電連接。

3、優選的，夾持裝置包括升降板、第一電機、四組安裝桿、卡盤、三組從動錐齒輪、三組第一螺桿、三組螺紋管、三組安裝板、六組第一伸縮管、六組第一伸縮桿、六組第一彈簧和三組弧形夾板，升降板與升降裝置配合連接，第一電機安裝在升降板底端中部，四組安裝桿分別安裝在升降板底端的左前側、左后側、右前側和右后側，卡盤安裝在四組安裝桿底端，卡盤中部連通設置有圓孔，第一電機輸出端伸至卡盤圓孔內，第一電機輸出端設置有主動錐齒輪，卡盤底端均等設置有三組滑槽，三組第一螺桿分別轉動安裝在卡盤的三組滑槽內，三組從動錐齒輪分別安裝在三組第一螺桿內端，三組從動錐齒輪均與第一電機輸出端的主動齒輪相嚙合，三組在螺紋管的三組滑槽內滑動，三組螺紋管分別與三組第一螺桿螺紋連接，三組安裝板分別安裝在三組螺紋管底端，六組第一伸縮管分別安裝在三組安裝板內端的上側和下側，六組第一伸縮桿分別安裝在三組弧形夾板外端的上側和下側，六組第一伸縮桿分別與六組第一伸縮管滑動連接，六組第一彈簧分別套設在六組第一伸縮桿上，控制裝置安裝在卡盤底端后側。

4、優選的，固定裝置包括兩組立板、兩組第一電動推桿、兩組吸盤、兩組可伸縮氣管和兩組真空泵，兩組立板對稱安裝在輸送裝置上，兩組第一電動推桿分別安裝在兩組立板外端，兩組第一電動推桿輸出端分別穿過兩組立板與兩組吸盤內端連接，兩組可伸縮氣管輸入端與兩組吸盤連通，兩組可伸縮氣管輸出端與兩組真空泵輸入端連接，兩組真空泵分別安裝在兩組立板頂端，控制裝置位于兩組吸盤之間后側。

5、優選的，升降裝置包括第一門型架、頂板、第二電機、齒輪和兩組第二螺桿，第一門型架安裝在輸送裝置上，第二電機安裝在頂板底端中部，兩組第二螺桿分別轉動安裝在頂板底端的左側和右側，第一門型架頂端的左部和右部均連通設置有螺紋孔，兩組第二螺桿分別與第一門型架的兩組螺紋孔螺紋連接，兩組第二螺桿底端與升降板頂端的左側和右側轉動連接，三組齒輪分別安裝在兩組第二螺桿上部和第二電機輸出端，兩組第二螺桿上的齒輪均與第二電機上的齒輪相嚙合，第二電機與控制裝置電連接。

6、優選的，輸送裝置包括四組支撐板、兩組轉軸、第三電機、四組鏈輪、兩組鏈條、板式輸送帶和兩組連接板，兩組轉軸分別轉動安裝在四組支撐板中的左側兩組支撐板和右側兩組支撐板的內端，第三電機安裝在左前側支撐板前端上側，第三電機輸出端穿過左前側支撐板與左側轉軸前端連接，四組鏈輪分別安裝在兩組轉軸前部和后部，兩組鏈條分別與前側兩組鏈輪和后側兩組鏈輪相嚙合，板式輸送帶安裝在兩組鏈條上，兩組連接板分別安裝在前側兩組支撐板頂端和后側兩組支撐板頂端，控制裝置安裝在板式輸送帶上，兩組立板對稱安裝在板式輸送帶上，第一門型架安裝在兩組連接板頂端左側，第三電機與控制裝置電連接。

7、優選的，壓料裝置包括第二門型架、第二電動推桿、帶動板、壓力儀、第二彈簧、五組第二伸縮管、五組第二伸縮桿、第一壓合板、第二壓合板、四組第三伸縮管、四組第三伸縮桿和四組第三彈簧，第二門型架安裝在兩組連接板頂端右側，第二電動推桿安裝在第二門型架頂端，第二電動推桿輸出端穿過第二門型架頂端與帶動板頂端連接，壓力儀安裝在帶動板底端中部，第二彈簧安裝在壓力儀底端輸出端，第二彈簧底端與第一壓合板頂端中部連接，五組第二伸縮管均等安裝在帶動板底端，五組第二伸縮桿均等安裝在第一壓合板頂端，五組第二伸縮桿分別與五組第二伸縮管滑動連接，其中一組第二伸縮桿和第一壓合板位于第二彈簧內部，該組第二伸縮管頂端與壓力儀底端連接，第一壓合板底端中部設置有安裝槽，四組第三伸縮管分別均等安裝在第一壓合板的安裝槽內，四組第三伸縮桿分別安裝在第二壓合板頂端的左側、后側、右側和前側，四組第三伸縮桿分別與四組第三伸縮管滑動連接，四組第三彈簧分別套設在四組第三伸縮桿上，控制裝置安裝在第二門型架內端后下側，第二電動推桿與控制裝置電連接。

8、優選的，控制裝置設置為兩組感嘆塊，板式輸送帶頂端后側設置有感應器，兩組感嘆塊分別安裝在卡盤底端后側和第二門型架內后端下側，感應器與兩組感嘆塊位置對應，感應器與第二電機、第三電機和第二電動推桿電連接。

9、優選的，還包括兩組第四伸縮管和兩組第四伸縮桿，兩組第四伸縮管分別安裝在第一門型架頂端的前側和后側，兩組第四伸縮桿分別安裝在頂板底端的前側和后側，兩組第四伸縮桿分別與兩組第四伸縮管滑動連接。

10、與現有技術相比本實用新型的有益效果為：在喇叭主體內部安裝磁鐵和音圈，然后將喇叭主體通過固定裝置進行固定，將共振膜通過夾持裝置進行固定，然后輸送裝置對喇叭主體進行輸送，當輸送裝置上的控制裝置與夾持裝置上的控制裝置位置對應后，控制裝置則關閉輸送，之后打開升降裝置，升降裝置則帶動夾持裝置上的共振膜向下運動，從而使共振膜放置在喇叭主體上，然后打開升降裝置，升降裝置則帶動夾持裝置向上運動至初始位置，然后將支架放置在共振膜上，之后打開輸送裝置，輸送裝置則帶動喇叭主體運動，當輸送裝置上的控制裝置與壓料裝置上的控制裝置位置對應后，控制裝置則控制輸送裝置關閉，壓料裝置則向下運動，從而將磁鐵、音圈、共振膜、支架和喇叭主體壓合在一起，通過設置此設備，便于使共振膜與喇叭主體進行精準定位，從而保證共振膜安裝在喇叭主體的精度，而且便于控制對磁鐵、音圈、共振膜、支架和喇叭主體壓合的力度。

技術特征：

1.一種基于喇叭組裝的壓料裝置，其特征在于，包括夾持裝置、多組固定裝置、升降裝置、輸送裝置、壓料裝置和控制裝置，升降裝置安裝在輸送裝置的頂端左側，壓料裝置安裝在輸送裝置的頂端右側，多組固定裝置安裝在輸送裝置上，控制裝置安裝在輸送裝置、夾持裝置和壓料裝置上，控制裝置與固定裝置位置對應，夾持裝置安裝在升降裝置上，控制裝置與輸送裝置、升降裝置和壓料裝置電連接。

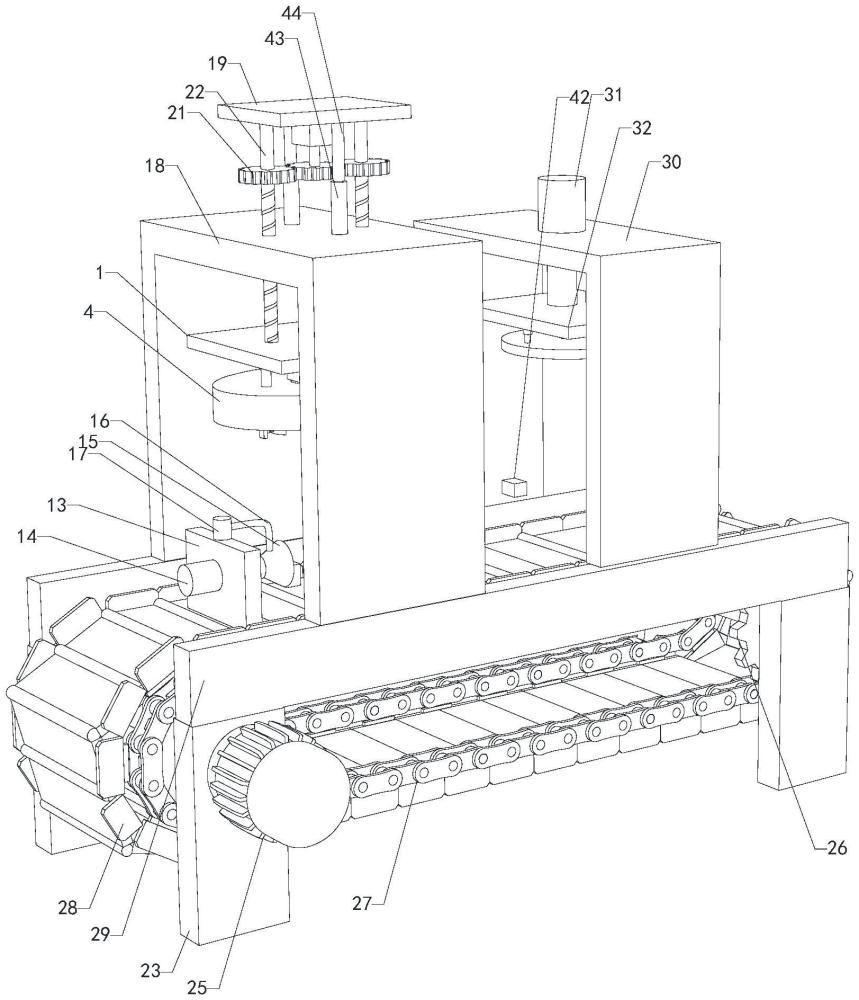

2.如權利要求1所述的一種基于喇叭組裝的壓料裝置，其特征在于，夾持裝置包括升降板(1)、第一電機(2)、四組安裝桿(3)、卡盤(4)、三組從動錐齒輪(5)、三組第一螺桿(6)、三組螺紋管(7)、三組安裝板(8)、六組第一伸縮管(9)、六組第一伸縮桿(10)、六組第一彈簧(11)和三組弧形夾板(12)，升降板(1)與升降裝置配合連接，第一電機(2)安裝在升降板(1)底端中部，四組安裝桿(3)分別安裝在升降板(1)底端的左前側、左后側、右前側和右后側，卡盤(4)安裝在四組安裝桿(3)底端，卡盤(4)中部連通設置有圓孔，第一電機(2)輸出端伸至卡盤(4)圓孔內，第一電機(2)輸出端設置有主動錐齒輪，卡盤(4)底端均等設置有三組滑槽，三組第一螺桿(6)分別轉動安裝在卡盤(4)的三組滑槽內，三組從動錐齒輪(5)分別安裝在三組第一螺桿(6)內端，三組從動錐齒輪(5)均與第一電機(2)輸出端的主動齒輪相嚙合，三組在螺紋管(7)的三組滑槽內滑動，三組螺紋管(7)分別與三組第一螺桿(6)螺紋連接，三組安裝板(8)分別安裝在三組螺紋管(7)底端，六組第一伸縮管(9)分別安裝在三組安裝板(8)內端的上側和下側，六組第一伸縮桿(10)分別安裝在三組弧形夾板(12)外端的上側和下側，六組第一伸縮桿(10)分別與六組第一伸縮管(9)滑動連接，六組第一彈簧(11)分別套設在六組第一伸縮桿(10)上，控制裝置安裝在卡盤(4)底端后側。

3.如權利要求2所述的一種基于喇叭組裝的壓料裝置，其特征在于，固定裝置包括兩組立板(13)、兩組第一電動推桿(14)、兩組吸盤(15)、兩組可伸縮氣管(16)和兩組真空泵(17)，兩組立板(13)對稱安裝在輸送裝置上，兩組第一電動推桿(14)分別安裝在兩組立板(13)外端，兩組第一電動推桿(14)輸出端分別穿過兩組立板(13)與兩組吸盤(15)內端連接，兩組可伸縮氣管(16)輸入端與兩組吸盤(15)連通，兩組可伸縮氣管(16)輸出端與兩組真空泵(17)輸入端連接，兩組真空泵(17)分別安裝在兩組立板(13)頂端，控制裝置位于兩組吸盤(15)之間后側。

4.如權利要求3所述的一種基于喇叭組裝的壓料裝置，其特征在于，升降裝置包括第一門型架(18)、頂板(19)、第二電機(20)、齒輪(21)和兩組第二螺桿(22)，第一門型架(18)安裝在輸送裝置上，第二電機(20)安裝在頂板(19)底端中部，兩組第二螺桿(22)分別轉動安裝在頂板(19)底端的左側和右側，第一門型架(18)頂端的左部和右部均連通設置有螺紋孔，兩組第二螺桿(22)分別與第一門型架(18)的兩組螺紋孔螺紋連接，兩組第二螺桿(22)底端與升降板(1)頂端的左側和右側轉動連接，三組齒輪(21)分別安裝在兩組第二螺桿(22)上部和第二電機(20)輸出端，兩組第二螺桿(22)上的齒輪(21)均與第二電機(20)上的齒輪(21)相嚙合，第二電機(20)與控制裝置電連接。

5.如權利要求4所述的一種基于喇叭組裝的壓料裝置，其特征在于，輸送裝置包括四組支撐板(23)、兩組轉軸(24)、第三電機(25)、四組鏈輪(26)、兩組鏈條(27)、板式輸送帶(28)和兩組連接板(29)，兩組轉軸(24)分別轉動安裝在四組支撐板(23)中的左側兩組支撐板(23)和右側兩組支撐板(23)的內端，第三電機(25)安裝在左前側支撐板(23)前端上側，第三電機(25)輸出端穿過左前側支撐板(23)與左側轉軸(24)前端連接，四組鏈輪(26)分別安裝在兩組轉軸(24)前部和后部，兩組鏈條(27)分別與前側兩組鏈輪(26)和后側兩組鏈輪(26)相嚙合，板式輸送帶(28)安裝在兩組鏈條(27)上，兩組連接板(29)分別安裝在前側兩組支撐板(23)頂端和后側兩組支撐板(23)頂端，控制裝置安裝在板式輸送帶(28)上，兩組立板(13)對稱安裝在板式輸送帶(28)上，第一門型架(18)安裝在兩組連接板(29)頂端左側，第三電機(25)與控制裝置電連接。

6.如權利要求5所述的一種基于喇叭組裝的壓料裝置，其特征在于，壓料裝置包括第二門型架(30)、第二電動推桿(31)、帶動板(32)、壓力儀(33)、第二彈簧(34)、五組第二伸縮管(35)、五組第二伸縮桿(36)、第一壓合板(37)、第二壓合板(38)、四組第三伸縮管(39)、四組第三伸縮桿(40)和四組第三彈簧(41)，第二門型架(30)安裝在兩組連接板(29)頂端右側，第二電動推桿(31)安裝在第二門型架(30)頂端，第二電動推桿(31)輸出端穿過第二門型架(30)頂端與帶動板(32)頂端連接，壓力儀(33)安裝在帶動板(32)底端中部，第二彈簧(34)安裝在壓力儀(33)底端輸出端，第二彈簧(34)底端與第一壓合板(37)頂端中部連接，五組第二伸縮管(35)均等安裝在帶動板(32)底端，五組第二伸縮桿(36)均等安裝在第一壓合板(37)頂端，五組第二伸縮桿(36)分別與五組第二伸縮管(35)滑動連接，其中一組第二伸縮桿(36)和第一壓合板(37)位于第二彈簧(34)內部，該組第二伸縮管(35)頂端與壓力儀(33)底端連接，第一壓合板(37)底端中部設置有安裝槽，四組第三伸縮管(39)分別均等安裝在第一壓合板(37)的安裝槽內，四組第三伸縮桿(40)分別安裝在第二壓合板(38)頂端的左側、后側、右側和前側，四組第三伸縮桿(40)分別與四組第三伸縮管(39)滑動連接，四組第三彈簧(41)分別套設在四組第三伸縮桿(40)上，控制裝置安裝在第二門型架(30)內端后下側，第二電動推桿(31)與控制裝置電連接。

7.如權利要求6所述的一種基于喇叭組裝的壓料裝置，其特征在于，控制裝置設置為兩組感嘆塊(42)，板式輸送帶(28)頂端后側設置有感應器，兩組感嘆塊(42)分別安裝在卡盤(4)底端后側和第二門型架(30)內后端下側，感應器與兩組感嘆塊(42)位置對應，感應器與第二電機(20)、第三電機(25)和第二電動推桿(31)電連接。

8.如權利要求7所述的一種基于喇叭組裝的壓料裝置，其特征在于，還包括兩組第四伸縮管(43)和兩組第四伸縮桿(44)，兩組第四伸縮管(43)分別安裝在第一門型架(18)頂端的前側和后側，兩組第四伸縮桿(44)分別安裝在頂板(19)底端的前側和后側，兩組第四伸縮桿(44)分別與兩組第四伸縮管(43)滑動連接。

技術總結
本技術涉及喇叭生產的技術領域，特別是涉及一種基于喇叭組裝的壓料裝置，其通過設置此設備，便于使共振膜與喇叭主體進行精準定位，從而保證共振膜安裝在喇叭主體的精度，而且便于控制對磁鐵、音圈、共振膜、支架和喇叭主體壓合的力度；包括夾持裝置、多組固定裝置、升降裝置、輸送裝置、壓料裝置和控制裝置，升降裝置安裝在輸送裝置的頂端左側，壓料裝置安裝在輸送裝置的頂端右側，多組固定裝置安裝在輸送裝置上，控制裝置安裝在輸送裝置、夾持裝置和壓料裝置上，控制裝置與固定裝置位置對應，夾持裝置安裝在升降裝置上，控制裝置與輸送裝置、升降裝置和壓料裝置電連接。

技術研發人員：王德春,張利軍,鄧紅艷
受保護的技術使用者：湖北佳世頌科技有限公司
技術研發日：20240710
技術公布日：2025/4/24
