本技術涉及耳機喇叭，尤其涉及一種雙動圈系統三音腔阻尼混響結構喇叭。

背景技術：

1、耳機喇叭是耳機內部的關鍵組件，它將電信號轉換為聲音信號，使用戶能夠聽到音樂、語音或其他音頻內容，耳機喇叭的工作原理和結構設計對于音質、音量和整體聆聽體驗至關重要，為了可以使每個單元專注于特定頻段的音頻處理，從而提供更清晰和細膩的聲音表現，避免單一動圈難以兼顧全頻段的局限，因此需要使用到雙動圈系統三音腔阻尼混響結構喇叭。

2、在傳統耳機喇叭使用過程中，音源設備輸出的電信號通過耳機線傳輸到耳機喇叭內部，電信號進入動圈單元后，在動圈周圍的磁場中產生電磁力，這個力推動動圈振動，動圈連接到一個薄而輕的振膜，當動圈振動時，振膜也隨之振動，振膜的振動引起空氣的壓縮和稀疏，產生聲波。

3、但是并沒有解決現有的耳機喇叭為單振動系統單音腔或雙振動系統單音腔結構，無法通過多音腔的混合來有效提升喇叭低頻的性能，影響耳機喇叭的低頻性能。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種雙動圈系統三音腔阻尼混響結構喇叭，旨在改善現有的耳機喇叭為單振動系統單音腔或雙振動系統單音腔結構，無法通過多音腔的混合來有效提升喇叭低頻的性能。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種雙動圈系統三音腔阻尼混響結構喇叭，包括殼體，所述殼體內部固定連接有支架一，所述殼體與支架一之間設置有振動系統一，所述殼體內部設置有振動系統二，所述殼體與支架一之間設置有腔體一，所述殼體內部固定連接有支架二，所述支架二與支架一之間設置有腔體二，所述殼體內部設置有腔體三。

3、作為上述技術方案的進一步描述：

4、所述振動系統一內部固定連接有磁鐵一，所述殼體內部固定連接有固定環一，所述固定環一一側固定連接有振膜一，所述振膜一一側固定連接有紙盆一，所述紙盆一底部固定連接有線圈一，所述線圈一外壁滑動連接在磁鐵一與支架一之間。

5、作為上述技術方案的進一步描述：

6、所述振動系統二內部固定連接有磁鐵二，所述振動系統二內部固定連接有固定環二，所述固定環二一側固定連接有振膜二，所述振膜二一側固定連接有紙盆二，所述振膜二與紙盆二之間固定連接有線圈二，所述線圈二滑動連接在殼體與磁鐵二之間。

7、作為上述技術方案的進一步描述：

8、所述殼體內部固定連接有引腳。

9、本實用新型具有如下有益效果：

10、本實用新型中，首先喇叭振動時先由內置腔體一傳輸到腔體二，從而增加了音腔容積，再由腔體二傳送到腔體三，從而再次增加了喇叭推動空氣體積，低音效果再次提升，達到整體增加喇叭低音性能的效果，達到了提高耳機低頻性能的效果，解決了現有的耳機喇叭為單振動系統單音腔或雙振動系統單音腔結構，無法通過多音腔的混合來有效提升喇叭低頻的性能，提高了耳機喇叭的低頻性能。

技術特征：

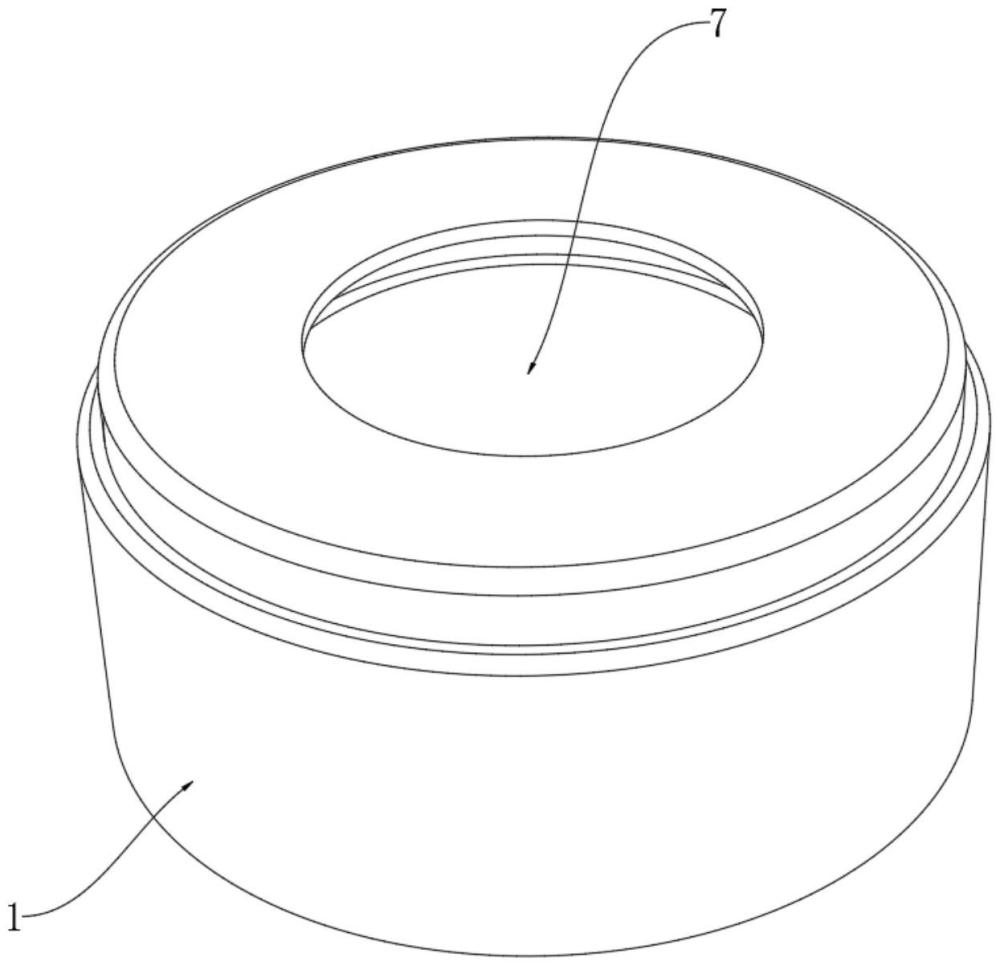

1.一種雙動圈系統三音腔阻尼混響結構喇叭，包括殼體(1)，其特征在于：所述殼體(1)內部固定連接有支架一(3)，所述殼體(1)與支架一(3)之間設置有振動系統一(2)，所述殼體(1)內部設置有振動系統二(9)，所述殼體(1)與支架一(3)之間設置有腔體一(16)，所述殼體(1)內部固定連接有支架二(15)，所述支架二(15)與支架一(3)之間設置有腔體二(17)，所述殼體(1)內部設置有腔體三(18)。

2.根據權利要求1所述的一種雙動圈系統三音腔阻尼混響結構喇叭，其特征在于：所述振動系統一(2)內部固定連接有磁鐵一(4)，所述殼體(1)內部固定連接有固定環一(5)，所述固定環一(5)一側固定連接有振膜一(6)，所述振膜一(6)一側固定連接有紙盆一(7)，所述紙盆一(7)底部固定連接有線圈一(8)，所述線圈一(8)外壁滑動連接在磁鐵一(4)與支架一(3)之間。

3.根據權利要求1所述的一種雙動圈系統三音腔阻尼混響結構喇叭，其特征在于：所述振動系統二(9)內部固定連接有磁鐵二(10)，所述振動系統二(9)內部固定連接有固定環二(11)，所述固定環二(11)一側固定連接有振膜二(12)，所述振膜二(12)一側固定連接有紙盆二(13)，所述振膜二(12)與紙盆二(13)之間固定連接有線圈二(14)，所述線圈二(14)滑動連接在殼體(1)與磁鐵二(10)之間。

4.根據權利要求1所述的一種雙動圈系統三音腔阻尼混響結構喇叭，其特征在于：所述殼體(1)內部固定連接有引腳(19)。

技術總結
本技術涉及耳機喇叭技術領域，公開了一種雙動圈系統三音腔阻尼混響結構喇叭，包括殼體，所述殼體內部固定連接有支架一，所述殼體與支架一之間設置有振動系統一，所述殼體內部設置有振動系統二，所述殼體與支架一之間設置有腔體一，所述殼體內部固定連接有支架二，所述支架二與支架一之間設置有腔體二，所述殼體內部設置有腔體三。本技術中，喇叭振動時先由內置腔體一傳輸到腔體二，再由腔體二傳送到腔體三，再次增加喇叭推動空氣體積，達到整體增加喇叭低音性能的效果，達到了提高耳機低頻性能的效果，解決了現有的耳機喇叭無法通過多音腔的混合來有效提升喇叭低頻的性能，提高了耳機喇叭的低頻性能。

技術研發人員：王勝,朱科忠,石保海
受保護的技術使用者：東莞市華盛電子科技有限公司
技術研發日：20240726
技術公布日：2025/4/28
