本發明涉及一種發現方法和監控系統，尤其涉及一種用于工控系統的自學習智能資產發現方法和監控系統。

背景技術：

1、工業控制系統(ics)是用于監控和控制工業環境中物理設備的系統，廣泛應用于制造、能源、交通和基礎設施等領域。隨著ics的數字化和聯網程度的提高，確保系統的安全和可靠性變得至關重要。全面發現和實時監控系統中的資產信息，是保障ics安全的重要環節。然而，由于ics設備的多樣性和復雜性，對這些設備進行全面發現和實時監控面臨著巨大挑戰。

2、現有的資產發現技術主要包括基于網絡流量的被動掃描技術和基于探測包的主動掃描技術：

3、被動掃描技術通過監聽網絡流量來識別和發現網絡中的設備，不會對網絡造成額外的負載。被動掃描主要依賴于對捕獲的數據包進行分析，從中提取設備的特征信息，如ip地址、mac地址、設備類型和型號等信息。然而，在處理大量實時復雜網絡數據時，被動掃描的計算開銷較高，設備信息提取和更新存在延遲，難以實現實時監控，導致新設備或設備變化無法得到及時響應。

4、主動掃描技術通過向網絡中的設備發送探測請求并分析其響應來識別和發現設備。可發現未進行通信的設備并獲取更多詳細信息。然而，主動掃描會對網絡和設備造成一定負載，影響正常業務。現有的主動掃描缺乏智能化決策能力，無法根據實時網絡狀態和設備優先級來動態調整掃描頻率和策略，導致效率低、資源浪費且掃描效果不足。

5、綜上可知，現有的資產發現技術中，基于網絡流量的被動掃描技術在處理大量實時復雜網絡數據時，計算開銷高，提取和更新設備信息時存在延遲，無法實現對設備信息的實時監控和更新；基于探測包的主動掃描技術缺乏智能化決策能力，沒有充分考慮實時網絡情況和設備優先級動態調整掃描頻率和策略，導致掃描效率低下，網絡資源浪費且掃描有效性不足。

技術實現思路

1、為了解決上述技術所存在的不足之處，本發明提供了一種用于工控系統的自學習智能資產發現方法和監控系統。

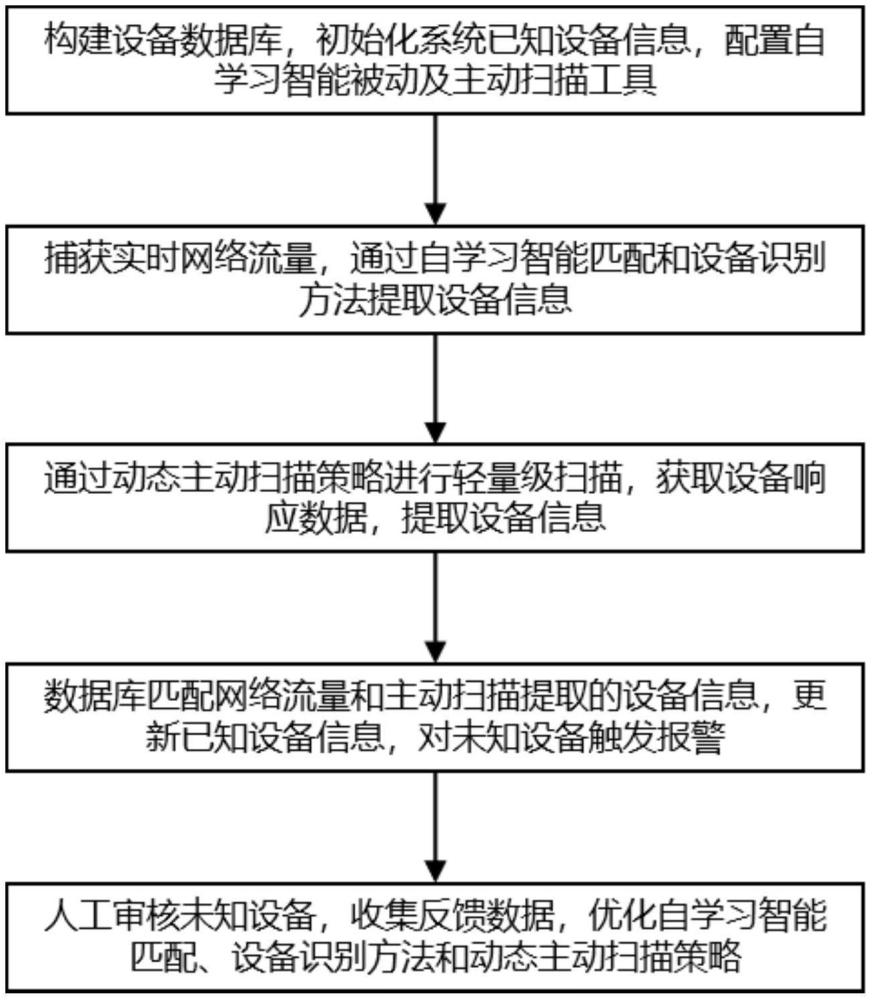

2、為了解決以上技術問題，本發明采用的技術方案是：一種用于工控系統的自學習智能資產發現方法，包括以下步驟：

3、步驟s1、構建設備數據庫，初始化系統已知設備信息，配置自學習智能被動及主動掃描工具；

4、步驟s2、捕獲實時網絡流量，通過自學習智能匹配和設備識別方法提取設備信息；

5、步驟s3、通過動態主動掃描策略進行輕量級掃描，獲取設備響應數據，提取設備信息；

6、步驟s4、數據庫匹配網絡流量和主動掃描提取的設備信息，更新已知設備信息，對未知設備觸發報警；

7、步驟s5、人工審核未知設備，收集反饋數據，優化自學習智能匹配、設備識別方法和動態主動掃描策略，實現工控系統內部設備的實時監控。

8、通過主動掃描的頻率策略和實時網絡流量的有效性篩選，不同類型的流量包的針對性處理進行優化，最終在最小化資源開銷和最小化工控系統內部的影響下，實現工控系統內部設備的實時監控。

9、優選的，步驟s1中，收集和錄入當前已知的所有設備信息，包括設備類型、型號、ip地址、mac地址、開放端口、運行的服務和協議信息，且設備數據庫作為系統的初始資產信息庫。

10、優選的，步驟s2中，具體包括以下步驟：

11、s21、實時數據包收集：實時收集網絡中的數據包，使用智能匹配機制(即智能優化的正則表達式)篩選出包含設備信息的數據包，然后通過多級緩存機制，使用短、中、長期不同緩存機制，分別針對頻繁數據包、周期性數據包和低頻數據包進行優化管理(即通過緩存機制進行優化)，降低冗余數據處理；

12、s22、協議識別與信息提取：對篩選出的數據包進行協議識別，確定數據包網絡協議；包括tcp、udp、http、modbus、dnp3等網絡協議；

13、基于網絡協議的自學習正則表達式庫匹配數據包的頭部和載荷，提取設備的關鍵信息，智能匹配機制根據數據包大小、ip地址和載荷中的特定模式(正則匹配等特征)識別設備信息。

14、其中，數據包的頭部和載荷(payload)是網絡通信的基本組成部分，用于描述數據包的結構和內容。

15、優選的，步驟s2中，頻繁數據包采用短期緩存，動態更新策略采用短生命周期的滑動窗口，設置窗口大小為500ms到5秒，每次緩存更新時僅保留最新的頻繁數據包，丟棄過時數據；緩存淘汰機制采用lru(最近最少使用)策略；

16、滑動窗口是指：窗口會隨著時間向前“滑動”，始終保持關注當前時間段內的數據。

17、當新數據包到達時，窗口向前滑動，同時淘汰超出窗口時間范圍的舊數據。

18、每次更新后，僅保留在窗口時間范圍內的最新頻繁數據包，過時數據被丟棄。

19、周期性數據包采用中期緩存，建立時間序列緩存(建立時間序列鏈表，用來記錄數據包對應的設備和數據包的到達時間)，記錄周期性數據包的到達時間來確認其周期性；對于周期性特征不穩定的數據包，觸發報警或標記為異常；利用時間序列分析算法(如自回歸分析)檢測周期性波動并動態調整緩存大小；在緩存中采用增量更新機制，僅存儲最新數據和變化的內容；

20、低頻數據包采用長期緩存，采用持久化存儲(如文件系統或數據庫)對低頻數據包進行管理，定期清理緩存內容；進行索引管理，基于時間、設備id、數據類型維度建立查詢索引，提升數據檢索效率。

21、優選的，步驟s3，具體包括以下步驟：

22、s31、掃描工具配置：使用配置的掃描工具發起輕量級掃描請求，包括ping掃描、tcp?syn端口掃描、服務探測；

23、s32、響應數據提取：收集設備對掃描請求的響應數據，從中提取設備的ip地址、mac地址、開放端口、運行的服務和協議信息，如果設備沒有響應，記錄設備信息以進一步跟進；

24、s33、動態掃描調整：基于掃描結果和反饋數據(是指掃描得到的響應數據，響應時間和相應的內容信息的完整度和有效性)，自學習優化掃描策略和頻率。

25、優選的，步驟s3中，動態主動掃描策略為：設l表示網絡負載，表示當前網絡帶寬使用率，范圍在[0，1]，其中0表示沒有負載，1表示滿負載；

26、f表示掃描頻率，單位是次/分鐘；h表示設備優先級，根據設備的重要性、風險等級和歷史掃描反饋信息等因素綜合計算，范圍在[0，1]，掃描頻率f的動態調整值fnew表示為：

27、fnew＝fbase*(ωl*(1-l)+ωh*h)，

28、其中，fbase為基礎掃描頻率，即在沒有負載和風險影響下的默認掃描頻率；ωl和ωh分別表示網絡負載和設備優先級的權重，根據具體需求進行調整；

29、設備優先級h的計算公式為：

30、h＝ωi*i+ωr*r+ωp*p,

31、其中，ωi、ωr、ωp分別表示設備重要性i、設備風險等級r和設備歷史掃描反饋信息p的權重，ωi+ωr+ωp＝1；設備的重要性i，范圍在[0，1]，接近于0表示不重要，接近于1表示非常重要；設備的風險等級r，范圍在[0，1]，接近于0表示無風險，接近于1表示高風險，由系統安全日志得到，為該設備的告警次數和同類設備的總告警次數的比值；歷史掃描反饋信息p，范圍在[0，1]，接近于0表示反饋信息良好，接近于1表示反饋信息非常差。

32、優選的，步驟s4中，數據庫匹配為：判斷步驟s2通過網絡流量提取的設備信息是否已存在設備數據庫中，判斷步驟s3通過主動掃描提取的設備信息是否已存在設備數據庫中；

33、更新已知設備的信息包括更新設備新采集到的特征、已有特征的最新狀態以及設備的在線狀態；

34、對未知設備出發報警，記錄未知設備、識別方式，原始識別數據。

35、優選的，步驟s5中，對未知設備進行人工審查，判斷是否真實存在工控系統中；

36、收集發現未知設備的相關數據包，不斷更新和優化智能匹配機制(即智能優化的正則表達式)、設備識別方法和動態主動掃描策略，使其能夠適應新設備、新協議和網絡環境的變化。

37、對于主動掃描捕獲的未知設備，分析探測數據包及其收到的返回?cái)?shù)據包，優化主動掃描策略，掃描策略中加入新設備。

38、對于抓取網絡數據包識別到的未知設備，分析包含未知設備信息的數據包的特性，優化智能篩選正則表達式。

39、一種用于工控系統的自學習智能資產發現方法的監控系統，該監控系統包括：

40、設備數據庫模塊：用于存儲工控系統中的資產信息和資產狀態，該模塊是所有資產信息的存儲和匹配中心；

41、自學習智能被動掃描模塊：通過自學習機制(基于提取的設備信息，優化智能匹配正則表達式)，從實時網絡流量中篩選并提取設備信息；

42、動態策略主動掃描模塊：用于利用動態主動掃描策略對系統中的資產進行輕量級主動掃描，并根據網絡狀況和設備優先級調整掃描策略和頻率，減輕網絡負載；

43、數據庫匹配與報警模塊：用于將提取到的設備信息與設備數據庫進行匹配，更新已知設備信息，觸發未知設備報警；

44、人工審核與反饋模塊：用于對未知設備進行人工審核，收集反饋數據，優化自學習數據包篩選、設備信息提取方法和動態主動掃描策略。

45、一種計算機系統，包括：

46、一個或多個處理器；

47、存儲器，存儲可被操作的指令，指令在通過一個或多個處理器執行時使得一個或多個處理器執行操作，操作包括執行用于工控系統的自學習智能資產發現方法的過程。

48、本發明通過自學習智能匹配、設備識別和動態主動掃描策略的有機結合，建立了一個適用于工業控制系統的自學習智能資產發現方法。該方法不僅優化了對復雜網絡環境中設備信息的實時提取和更新，還通過動態調整掃描策略，實現了主動、被動掃描的智能融合。通過這種方式，系統能夠自適應地優化資產發現策略，從而在保證網絡資源高效利用的同時，提升了對ics資產的全面性、實時性和安全性。本發明能夠有效降低資源開銷，增強主動掃描的有效性，提高設備信息提取的實時性和準確性，確保工業控制系統設備的全面發現和實時監控。
