本發明屬于航空遙感，涉及一種適用于傾斜航空遙感設備的機上傳輸和存儲方法。

背景技術：

1、傾斜航空遙感系統是一種高分辨率、多角度的航空攝影技術體系，該系統通常搭載在飛行平臺上，如直升機或無人機，系統由多臺傳感器(如中畫幅相機)組成，這些傳感器能夠從垂直、多個側視等不同角度同時采集影像。通過多個角度的拍攝，能夠彌補豎直攝影的不足，全方位獲取地物的側面紋理，減少盲區。系統集成了高精度定姿定位系統，可以獲取厘米級精度的姿態位置信息，確保測量結果的準確性。基于傾斜影像，利用先進的定位、融合、建模等技術，可以生成真實的三維城市模型，為城市規劃、管理等領域提供有力支持。

2、因傾斜航空遙感系統的多鏡頭的特點，在拍攝航空影像時，會在短時間內產生大量的影像數據，而國內目前現有的傾斜航空遙感系統機上存儲，配置稍高的系統使用機上ssd存儲來提高存儲速度，鏈路連接常用的還是usb3.0或者usb3.2傳統數據傳輸方法。

3、隨著實景三維對影像地面分辨率需求越來越高，獲取數據面積越來越大，就要降低飛行高度，提高飛行速度，從而導致單位時間內產生的數據量也日益增大，機載單盤或多盤ssd存儲能力和存儲特性已不滿足現有傾斜航空任務的需求，而傳統傳輸方法也存在信號衰減或接口不穩定，傳輸不穩定等缺點。

技術實現思路

1、本發明針對現有技術問題，提供一種適用于傾斜航空遙感設備的機上傳輸和存儲方法。

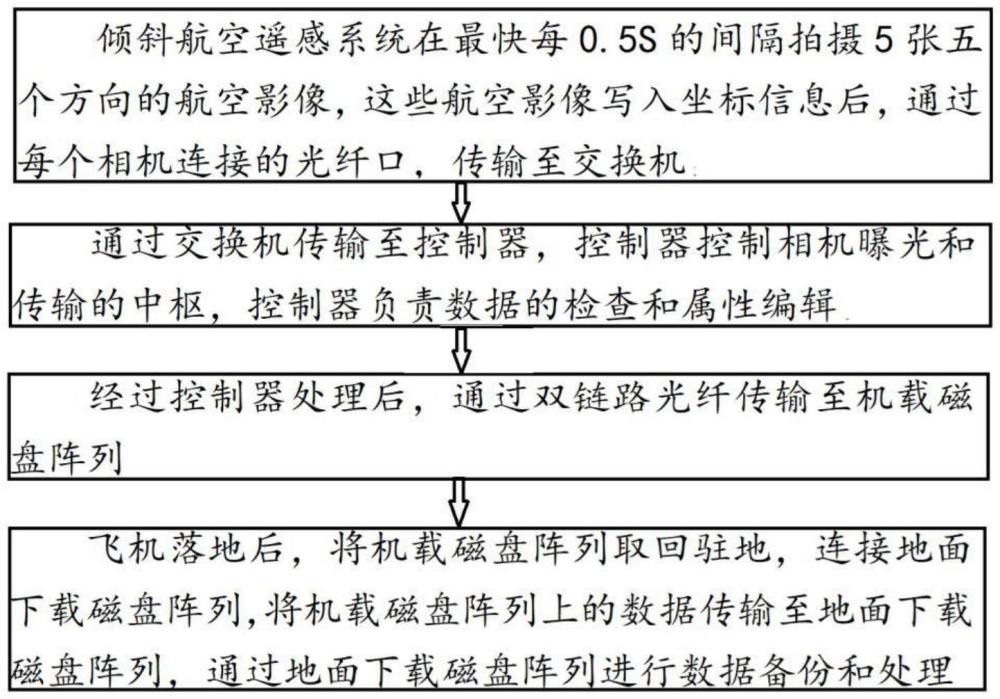

2、一種適用于傾斜航空遙感設備的機上傳輸和存儲方法,含有以下步驟：機載陣列采用全ssd磁盤，地面下載磁盤陣列選擇全機械硬盤(hdd)，raid5級別為磁盤陣列的核心配置，raid5通過將數據分割成多個小塊，并分布存儲于陣列中的多個硬盤上，在每個硬盤上附加奇偶校驗信息，采用raid5級別含有數據的條帶化存儲，對多個硬盤進行讀寫操作，實現并行處理,通過光纖連接傳輸，將影像數據通過交換機實時傳輸至控制器，由控制器分配存儲機制，將遙感影像數據存儲至機載磁盤陣列。

3、本發明的優點是：采用了多鏈路技術來大幅提升讀寫速度，這一設計不僅顯著提高了系統的整體性能，更展現了其在存儲技術領域的先進性。同時，該陣列還具備出色的抗震性能，專為航空環境設計，能夠在強烈震動條件下保持穩定運行，確保數據的完整性和系統的可靠性，進一步凸顯了其技術的領先性。

4、本發明針對實景三維對影像地面分辨率的需求，獲取單位時間內產生的大量數據，有效傳輸和存儲機上傾斜航空遙感數據，提高傾斜航空攝影系統機上存儲速度和存儲安全，從而有效的提高工作效率和數據安全性。

5、本發明采用了光纖線纜與交換機雙路傳輸機制，極大地提升了數據傳輸?shù)乃俣扰c可靠性，顯著增強了系統的抗干擾性能，確保數據傳輸?shù)臏?zhǔn)確無誤；同時，光纖線纜的長壽命特性有效降低了線纜更換和維護的頻率，進而節約了成本；本發明預留了充足的后期升級潛力，確保航攝儀能靈活適應未來數據傳輸需求的提升。

技術特征：

1.一種適用于傾斜航空遙感設備的機上傳輸和存儲方法，其特征在于，含有以下步驟：機載陣列采用全ssd磁盤，地面下載磁盤陣列選擇全機械硬盤(hdd)，raid5級別為磁盤陣列的核心配置，raid5通過將數據分割成多個小塊，并分布存儲于陣列中的多個硬盤上，在每個硬盤上附加奇偶校驗信息，采用raid5級別含有數據的條帶化存儲，對多個硬盤進行讀寫操作，實現并行處理,通過光纖連接傳輸，將影像數據通過交換機實時傳輸至控制器，由控制器分配存儲機制，將遙感影像數據存儲至機載磁盤陣列。

2.根據權利要求1所述的一種適用于傾斜航空遙感設備的機上傳輸和存儲方法，其特征在于，還含有以下步驟：

3.根據權利要求1所述的一種適用于傾斜航空遙感設備的機上傳輸和存儲方法，其特征在于，含有快速重建丟失的數據步驟、熱插拔步驟、硬件冗余步驟、機上數據傳輸步驟及機上數據傳輸存儲連接步驟，

4.根據權利要求3所述的一種適用于傾斜航空遙感設備的機上傳輸和存儲方法，其特征在于，還包括數據冗余步驟和硬件冗余步驟，數據冗余步驟通過raid將數據分散存儲在多個磁盤上，并添加校驗信息，在磁盤故障時能夠恢復數據，

技術總結
一種適用于傾斜航空遙感設備的機上傳輸和存儲方法，屬于航空遙感技術領域。機載陣列采用全SSD磁盤，地面下載磁盤陣列選擇全機械硬盤(HDD)，RAI?D5級別為磁盤陣列的核心配置，RAI?D5通過將數據分割成多個小塊，并分布存儲于陣列中的多個硬盤上，在每個硬盤上附加奇偶校驗信息，采用RAI?D5級別含有數據的條帶化存儲，對多個硬盤進行讀寫操作，實現并行處理，提高數據訪問的速度。本發明針對實景三維對影像地面分辨率的需求，獲取單位時間內產生的大量數據，有效傳輸和存儲機上傾斜航空遙感數據，提高傾斜航空攝影系統機上存儲速度和存儲安全，從而有效的提高工作效率和數據安全性。

技術研發人員：高子弘,趙政,李京,韓亞超,陳潔,金鼎堅,楊達昌,朱正坤,王建超
受保護的技術使用者：中國自然資源航空物探遙感中心
技術研發日：
技術公布日：2025/4/28
