本發明涉及easymesh組網技術，具體涉及一種消除easymesh網絡環路流量的方法、網絡設備及存儲介質。

背景技術：

1、在解決家庭網絡覆蓋問題時，easymesh是一種非常常見的解決方案，它具有統一完善的組網標準，能使得不同品牌的支持easymesh的設備也可以通過其協議標準組成easymesh網絡，解決家庭網絡覆蓋問題，同時其也支持靈活的組網方式（有線、無線或有線無線混合），用戶可以通過自身家庭環境選擇不同的組網方式進行easymesh組網。

2、在easymesh組網的拓?fù)浣Y(jié)構中，通常存在controller（主設備）和agent（子設備）兩種角色，其中，controller工作在路由模式，作為上行網關，負責整個網絡的路由和轉發，agent工作在ap模式，負責終端接入和流量轉發；controller通過接入上行網絡設備（如光貓），實現與外網通信。

3、對于有線和無線混合組網的easymesh網絡環境而言，當某個agent從無線組網方式切換為有線組網方式時，由于物理網絡成環，會導致設備收到的源mac為自身的報文，即產生了環路流量。環路流量會消耗網絡轉發性能，特別是在環路流量較大時甚至可能造成設備癱瘓，因此，設備廠家會在上行網絡設備中使能stp協議（生成樹協議），當檢測到網絡中存在的環路流量超過閾值時，觸發stp協議，將與其直連的easymesh設備拉黑一段時間或者禁用產生環路的物理端口一段時間，以此來抑制環路流量，但會出現整個easymesh網絡與上行網絡設備連接斷開的情況，進而影響到easymesh組網的使用體驗。

技術實現思路

1、本發明所要解決的技術問題是：提出一種消除easymesh網絡環路流量的方法、網絡設備及存儲介質，消除easymesh網絡中的agent從無線組網方式切換為有線組網方式時產生的環路流量，避免出現因為環路流量導致整個easymesh網絡與上行網絡設備斷連的情況。

2、本發明解決上述技術問題采用的技術方案是：

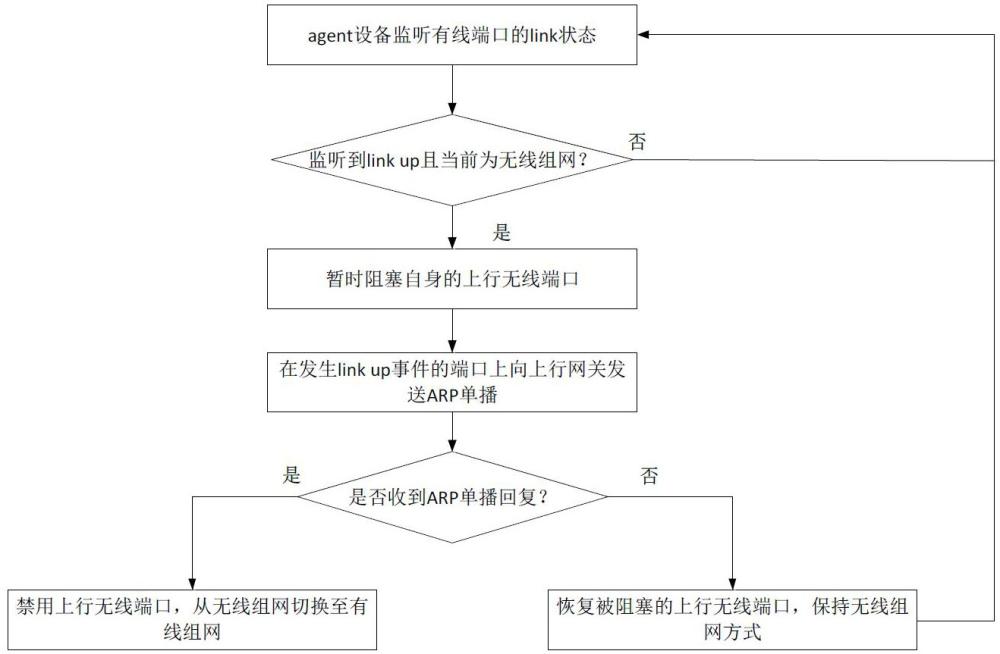

3、一方面，本發明提供了一種消除easymesh網絡環路流量的方法，包括以下步驟：

4、easymesh網絡中的agent設備監聽自身的各個有線端口的link（連接）狀態；

5、當監聽到有線端口link?up（建立物理鏈路）消息，且自身當前處于無線組網狀態時，暫時阻塞自身的上行無線端口；并從發生link?up事件的有線端口上，以controller設備的mac地址作為目的地址發送arp（地址解析協議）單播；

6、若從發生link?up事件的有線端口接收到源mac地址為controller設備的mac地址的arp單播回復，則禁用自身的上行無線端口，然后啟用將無線組網方式切換為有線組網方式的流程。

7、進一步的，easymesh網絡中的agent設備監聽自身的各個有線端口的link狀態的實現方法包括：

8、在agent設備的內核eth驅動中增加對有線端口的link狀態的監控，當agent設備的任意有線端口的link狀態發生變化時，通過netlink協議將link狀態變化的消息傳送到應用層；agent設備的easymesh進程通過開啟預設的線程，基于netlink協議接收link狀態變化的消息。

9、進一步的，該方法還包括：

10、若從發生link?up事件的有線端口未接收到源mac地址為controller設備的mac地址的arp單播回復，則恢復自身被阻塞的上行無線端口，繼續對自身的各個有線端口的link狀態進行監聽。

11、第二方面，本發明還提供了一種網絡設備，其包括處理器和存儲器，所述存儲器中存儲有計算機程序，所述處理器通過執行所述計算機程序，從而實現如上所述的消除easymesh網絡環路流量的方法。

12、第三方面，本發明還提供了一種存儲介質，其存儲有計算機程序，當所述計算機程序被處理器執行時，實現如上所述的消除easymesh網絡環路流量的方法。

13、本發明的有益效果是：

14、本發明基于agent設備內核和應用層之間的netlink消息機制來監聽有線端口的link狀態，當監聽到link?up事件消息時，先通過阻塞上行無線端口來避免產生環路流量，并利用相應端口向上行網關發送的arp單播報文來探測接入agent設備有線端口的設備是否為easymesh鄰居，若收到arp單播報文回復，則判定接入的設備為easymesh鄰居，從而禁用上行無線端口并切換為有線組網方式，若未收到arp單播報文回復，則判定接入的設備為普通下掛設備，通過恢復阻塞的上行無線端口來保持原來的組網方式。

15、該方案由于可以避免環路流量的產生，從而避免在上行網絡設備（如光貓）對環路流量的忍受閾值較低的場景中，出現因環路流量超過閾值造成整個easymesh網絡與上行網絡設備斷連的情況，提高easymesh組網的使用體驗。本發明適用于各種支持easymesh的ap產品。

技術特征：

1.一種消除easymesh網絡環路流量的方法，其特征在于，包括以下步驟：

2.如權利要求1所述的一種消除easymesh網絡環路流量的方法，其特征在于，

3.如權利要求1或2所述的一種消除easymesh網絡環路流量的方法，其特征在于，

4.一種網絡設備，其包括處理器和存儲器，所述存儲器中存儲有計算機程序，其特征在于，所述處理器通過執行所述計算機程序，從而實現如權利要求1-3任意一項所述的消除easymesh網絡環路流量的方法。

5.一種存儲介質，其存儲有計算機程序，其特征在于，

技術總結
本發明涉及easymesh組網技術，其公開了一種消除easymesh網絡環路流量的方法、網絡設備及存儲介質，消除easymesh網絡中的agent從無線組網方式切換為有線組網方式時產生的環路流量，避免出現因為環路流量導致整個easymesh網絡與上行網絡設備斷連的情況。本發明基于agent設備內核和應用層之間的netlink消息機制來監聽有線端口的link狀態，當監聽到link?up事件消息時，先阻塞上行無線端口以避免產生環路流量，并利用相應端口向上行網關發送ARP單播報文，若收到ARP單播報文回復，則判定接入的設備為easymesh鄰居，則禁用上行無線端口并切換為有線組網方式，否則，判定接入的設備為普通下掛設備，則恢復阻塞的上行無線端口以保持原來的組網方式。本發明適用于各種支持easymesh的AP產品。

技術研發人員：周自然,劉銳鋒,蔡信浩
受保護的技術使用者：成都長虹網絡科技有限責任公司
技術研發日：
技術公布日：2025/4/24
