本發明涉及可見光通信，具體涉及一種智能反射面輔助的vlc通信系統安全傳輸設計方法。

背景技術：

1、基于發光二極管（light-emitting?diode，led）的可見光通信（visible?lightcommunication，vlc）技術被視為傳統rf通信的一項重要補充技術。vlc兼具照明和通信雙重功能，不僅能夠顯著拓展可用頻譜資源，更為未來網絡提供了一種綠色、低成本的無線接入方式。大量實證研究表明，vlc在帶寬和數據傳輸速率等關鍵指標上優于rf通信。

2、然而，vlc亦面臨著不容忽視的技術挑戰。由于其信號波長相對較短，傳播信道易受到陰影和遮擋物的影響，這往往導致通信覆蓋的不連續性和服務質量（quality?ofservice，qos）的降低。與此同時，智能反射面（intelligent?reflecting?surface，irs）技術憑借其主動重構無線傳播信道的能力，正成為學術界和工業界共同關注的前沿研究方向。具體而言，光學irs由眾多無源反射單元構成，這些單元可通過偏轉自身角度精準調控入射信號的反射方向，從而改變無線信道特性，增加通信的空間自由度（degrees?offreedom，dof）。憑借其高度可控且智能化的信號反射機制，irs可以有效緩解vlc中通信覆蓋不連續的問題，顯著提升整體系統性能。另一方面，由于vlc系統固有的廣播特性和對視距鏈路的依賴，潛在的竊聽者（eavesdropper，eve）可以輕易截獲傳輸給合法用戶的保密信息，導致系統存在較大的信息安全隱患。針對這一問題，物理層安全（physicallayer?security，pls）技術成為保障通信安全的有效途徑。在pls的研究中，irs憑借其精準重構無線信道環境的能力，正成為增強通信安全的關鍵技術。具體而言，irs能夠主動將信號指向合法用戶，同時有效抑制潛在竊聽者的信號接收，從而顯著提升通信的安全性。

3、另外，irs的部署不可避免地引入了更多的通信鏈路，會進一步加劇多用戶場景下的用戶間干擾（inter-user?interference,?iui）。速率分拆多址接入（rate-splittingmultiple?access，rsma）技術作為一種前沿多址接入技術，為緩解iui提供了有效途徑。事實上，rsma巧妙結合了空分多址接入和非正交多址接入技術的優勢。它將用戶信息拆分為公共部分和私有部分：公共部分聯合編碼為公共流，私有部分則分別編碼為私有流。通過連續干擾消除（successive?interference?cancellation，sic）技術，用戶可先解碼并去除公共流，進而解碼自身的私有流。

4、到目前為止，盡管已有諸多關于irs輔助vlc系統和rsma?vlc系統的研究，但irs和rsma在vlc系統中的協同應用尚未得到系統性探索。此外，由于vlc系統面臨嚴重的信息安全隱患，設計有效的無線資源分配方案以提高信息安全性尤為重要。

技術實現思路

1、針對現有技術中的需求，本發明提供一種智能反射面輔助的vlc通信系統安全傳輸設計方法，目的在于提升網絡的信息安全性和能效。

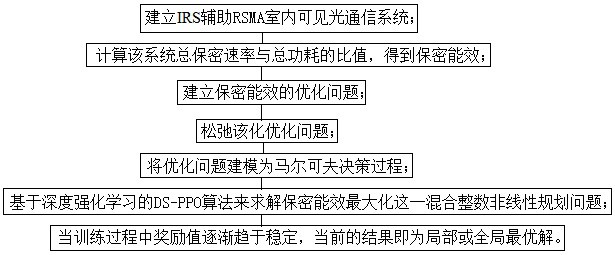

2、一種智能反射面輔助的vlc通信系統安全傳輸設計方法，包括以下步驟：

3、步驟1：建立irs輔助rsma室內可見光通信系統；

4、步驟2：計算該系統總保密速率與總功耗的比值，得到保密能效；

5、步驟3：建立保密能效的優化問題；

6、步驟4：求解該優化問題，具體為：

7、步驟4.1：松弛化該優化問題；

8、步驟4.2：將優化問題建模為馬爾可夫決策過程；

9、步驟4.3：基于深度強化學習的ds-ppo算法來求解保密能效最大化這一混合整數非線性規劃問題；

10、步驟4.4：當訓練過程中獎勵值逐漸趨于穩定，波動范圍收窄至某一穩定區間且未出現顯著上升或下降趨勢時，當前的結果即為局部或全局最優解。

11、進一步為：保密能效的優化問題具體為：

12、優化的目標是通過聯合優化波束賦形、直流偏置、公共信息速率和irs關聯矩陣、來最大化系統的保密能效see，以此構建以下優化問題：

13、

14、在該優化問題中，約束(c1)是用戶的服務質量約束，要求每個lu的接收速率不低于服務質量閾值；(c2)和(c8)是rsma公共信息速率約束，確保所有l(wèi)u均能成功解碼公共流；(c2)中的表示第個lu的公共流解碼速率；(c3)限制系統總功耗不超過功率預算；(c4)和(c9)要求led的發射信號保持在線性工作域；約束(c5)-(c7)源自irs關聯矩陣和的定義，保證每個irs單元最多只能同時與一個led和一個lu關聯，為第個lu通過解碼私有流所獲得的信息速率和分別為矩陣第列的第n項和矩陣第列的第n項。

15、進一步為：步驟4.1具體為：

16、將等效地轉化為，即：

17、

18、其中，是合并矩陣的索引集，矩陣定義為，其中，當時，表示通過第個irs單元在第個led和第個lu之間建立了反射信道；

19、通過將二進制矩陣轉化為連續矩陣，被松弛為：

20、

21、其中，是矩陣的松弛形式；通過最小距離投影準則，將的松弛結果轉化為二進制結果；具體來說，第個irs單元的最優投影索引，通過計算；其中，是的第行，是一個輔助向量，其第個元素為1，其余為0；此外，定義為全零向量，于是，相應的索引由下式給出：

22、

23、進一步為：步驟4.2具體為：

24、馬爾可夫決策過程由一個智能體和一個四元組組成，其中、、和分別表示動作空間、狀態空間、獎勵函數和折扣因子；根據，動作空間、狀態空間、獎勵函數和折扣因子定義如下：

25、動作空間表示智能體可執行的動作集合，這些動作集合對應于優化變量的取值范圍，優化變量為波束賦形向量、直流偏置、公共信息速率、以及松弛化的irs關聯矩陣；

26、狀態空間是指環境的所有可能狀態表示，這些可能狀態表示通常由環境的各項特征組成，反映了系統的整體狀態；狀態空間包含當前的動作、獎勵，以及信號干擾與噪聲比集合；

27、獎勵函數根據給定的狀態和動作進行計算，旨在引導智能體學習近似最優的策略；具體而言，獎勵函數結合了see和約束的懲罰項，即

28、

29、其中，、、、分別是針對不同約束的懲罰項，值為1時表示滿足約束，反之則不滿足，具體表示如下：

30、

31、進一步為：步驟4.3具體為：

32、ds-ppo算法包含策略網絡和價值網絡兩個神經網絡，其中，策略網絡負責根據狀態和策略進行動作的選擇，它的網絡參數用表示；定義了輸出動作的概率分布，即；價值網絡負責通過價值函數來評估動作的價值，是它的網絡參數，具體而言，智能體在第步首先根據當前狀態和策略選擇動作，即；隨后，經過智能體與環境的交互，得到相應的獎勵和下一個狀態；與此同時，通過交互獲得的狀態轉移數據被存儲到經驗池中；接下來，分別采用off-policy采樣和on-policy采樣從經驗池中取出和個狀態轉移樣本，用于神經網絡的更新；

33、策略網絡更新：首先使用gae進行優勢估計，即

34、

35、其中，，并定義為；隨后計算策略網絡的損失函數，即：

36、

37、其中，表示當前動作和之前動作的概率比；

38、最后，根據損失函數對策略網絡參數進行小批量梯度下降更新，即

39、

40、其中，，表示策略網絡的學習率；

41、價值網絡更新：策略網絡將gae的回報作為目標值，即，并通過最小化預測值與目標值的?mse?更新價值網絡，即：

42、

43、之后與策略網絡的更新類似，根據損失函數對價值網絡參數進行小批量梯度下降更新，即：

44、

45、其中，表示價值網絡的學習率。

46、進一步為：irs輔助rsma室內可見光通信系統為：

47、個leds均勻部署在天花板上，具有個鏡面反射單元的irs安裝在墻面上；在地面上存在一個潛在eve試圖截獲leds發送給用戶的信息；

48、在rsma方案中，第個lu的信息會被劃分為公共部分和私有部分；隨后，所有用戶的公共部分被合并為，并編碼為公共流；第個用戶的私有部分則獨立編碼為私有流；各信號流的均滿足,；該系統的發射信號表示為，其中，和分別是公共流和私有的波束賦形向量，為直流偏置向量，表示直流偏置電流；led的發射信號保持在線性工作域，即,，其中，和分別表示led的最小和最大驅動電流。

49、進一步為：保密能效see為：

50、

51、其中，和分別表示irs單元與lus以及irs單元與led的關聯矩陣；為波束賦形，為直流偏置，為公共信息速率；為總保密速率，為系統的總功耗，為公共竊聽速率，為全1向量，為led的正向電壓，表示電路模塊和irs的恒定功耗。

52、本發明的有益效果：通過優化資源分配確保滿足用戶的?qos?需求，并通過波束賦形和?irs?的智能反射能力削弱竊聽者接收到的信號強度，提升系統的安全性；同時，在優化過程中還滿足了功率預算、rsma?公共信息解碼和?led?線性工作域等多重約束，從而通過聯合優化波束賦形、直流偏置、rsma?公共速率和?irs?關聯矩陣來實現系統保密能效的最大化。
