本實用新型涉及一種POE復合膠膜，特別涉及一種雙面壓花POE彈性復合膠膜。

背景技術：

太陽能是一種綠色無污染并且取之不盡的能源，相對其它能源來說，太陽能對于地球上絕大多數地區而言具有普遍存在性、可就地取用，因而在近十年，太陽能產業成為了全球各國發展的重點。太陽能的利用主要是通過太陽能電池板將其轉化成電能，然后做其它用途，如太陽能空調、路燈以及電動汽車等等。由于太陽能電池組件的工作環境主要為室外，而太陽能電池片不能直接暴露在陽光、雨水等自然條件下，因此有必要對其進行密封。

美國第2001/0045229A1號專利指出構建電子元件模組的聚合物材料應具備幾種性質：⑴ 對長期曝置于外環境中（例如：水氣和空氣）的元件起防護作用；⑵抗沖擊性；⑶ 對電子元件及基材具有粘著性；⑷ 易加工處理，易密封；⑸良好透明性，特別是針對光線或其他電磁輻射；⑹短的固化時間，且防護電子元件免于固化期間由于聚合物收縮而產生機械應力；⑺高電阻，且極少（若有的話）的電導性；⑻低成本。沒有一種聚合物材料這幾種性能均表現最好，通常需要權衡最重要的性能。

基于上述性能要求，現有光伏組件常規結構為：采用高透明、抗紫外及耐老化性能優異、粘接性較好、具有彈性的封裝膠膜將太陽能電池片封裝起來，并和上層保護材料（玻璃）、下層保護材料（作為背板）粘合在一起，共同構成太陽能電池板。

EVA膠膜是目前主要用于封裝太陽能電池的材料，但其存在一些不足，如易黃變老化，耐候性差、使用壽命短。聚烯烴彈性體(POE，Polyolefin Elastomer)是美國DOW化學公司以茂金屬為催化劑的具有窄相對分子質量分布和均勻的短支鏈分布的熱塑性彈性體。它的共聚單體辛烯含量高且單一均勻分布，分子量分布窄，這些特性賦予了POE樹脂優良的材料性能。POE樹脂分子中不含有不飽和雙鍵，且具有良好的熱穩定性、耐候性、耐老化性、卓越的韌性同時具有良好的加工性。

現有POE膜多為單層膜，單層結構的POE膜性能難以提升，而復合結構的膜雖性能更優異，但多層結構易發生分層或偏移等問題，不利于光伏組件的使用。

技術實現要素：

鑒于以上所述現有技術的缺點，本實用新型的目的在于提供一種雙面壓花POE彈性復合膠膜，旨在通過雙面壓花POE復合膠膜結構的設計，在提高功能性基礎上，使復合膠膜層間粘結性得以增強。

為實現上述目的及其他相關目的，本實用新型提供一種雙面壓花POE彈性復合膠膜，為復合層狀結構，其依次包括透明POE層、玻纖層、POE粘結層以及PET膠膜層，所述透明POE層及POE粘結層為雙面壓花結構，所述透明POE層表面壓花結構呈磨砂紋，所述POE粘結層表面壓花結構呈多邊形凸花紋。

優選地，所述透明POE層厚度為0.2～0.5mm。

優選地，所述玻纖層采用高透明玻璃纖維膜。

優選地，所述玻纖層的厚度為0.1～0.2mm。

優選地，所述磨砂紋的深度為30～90μm。

優選地，所述多邊形凸花紋為四棱錐形花紋。

優選地，所述多邊形凸花紋為四棱臺形花紋。

如上所述，本實用新型的雙面壓花POE彈性復合膠膜具有以下有益效果：

1）通過雙面壓花設計，提高POE彈性復合膠膜層間粘結力，減少分層現象的發生，提高光伏組件的使用壽命；

2）采用POE/PET復合型膠膜，既可以利用POE耐候性強的優點，有利于提高復合膠膜的使用壽命，又可以利用PET與背板材料相容性好的優點，減少封裝組件的分層現象，提高組件使用壽命；

3）本案所給出的復合膜為電池背膜，其設于電池片背面，在透明POE層表面設置磨砂紋，可增加膜與電池片之間的摩擦力，減少電池片滑移，采用磨砂紋較多邊形凸花紋可減少電池片附近殘留氣泡的可能性；

4）POE粘結層表面設置多邊形凸花紋可以增大粘結性。

附圖說明

圖1為本實用新型實施例所述的表面設有磨砂紋的透明POE層結構示意圖；

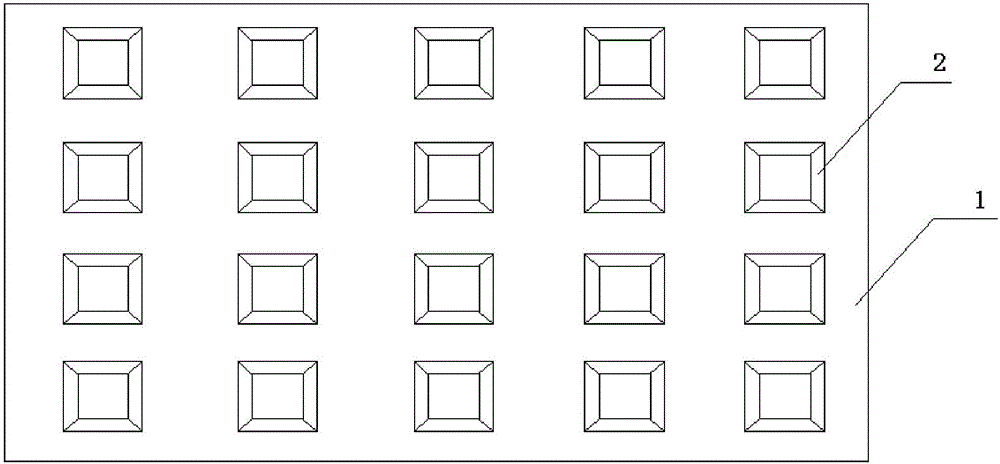

圖2為本實用新型實施例所述的表面設有四棱臺形花紋的POE粘結層結構示意圖；

1-POE粘結層；2-四棱臺形花紋。

具體實施方式

以下由特定的具體實施例說明本實用新型的實施方式，熟悉此技術的人士可由本說明書所揭露的內容輕易地了解本實用新型的其他優點及功效。

一種雙面壓花POE彈性復合膠膜，為復合層狀結構，其依次包括透明POE層、玻纖層、POE粘結層1以及PET膠膜層，所述透明POE層及POE粘結層1為雙面壓花結構，所述透明POE層表面壓花結構呈磨砂紋（如圖1所示），所述POE粘結層1表面壓花結構呈多邊形凸花紋。所述透明POE層厚度為0.2～0.5mm。所述玻纖層采用高透明玻璃纖維膜。所述玻纖層的厚度為0.1～0.2mm。所述磨砂紋的深度為30～90μm。

作為一種優選實施例，所述多邊形凸花紋可采用四棱錐形花紋。

作為一種優選實施例，所述多邊形凸花紋可采用四棱臺形花紋2（如圖2所示）。

上述實施例僅例示性說明本實用新型的原理及其功效，而非用于限制本實用新型。任何熟悉此技術的人士皆可在不違背本實用新型的精神及范疇下，對上述實施例進行修飾或改變。因此，舉凡所屬技術領域中具有通常知識者在未脫離本實用新型所揭示的精神與技術思想下所完成的一切等效修飾或改變，仍應由本實用新型的權利要求所涵蓋。
