本發明涉及玩具領域，特別是一種兒童用多功能玩具水槍。

背景技術：

眾所周知，玩具水槍是兒童在夏天經常玩的玩具，目前市場上的兒童玩具水槍種類繁多，結構各異，但是大多數的兒童玩具水槍結構較簡單，功能比較單一，傳統兒童玩具水槍采用儲水瓶與槍體一體連接的結構，在其沒水了或者損壞時就無法使用和更換，且儲水量有限，無法保證兒童充滿水后進行較長時間的玩耍，在海濱、游泳池玩耍時，玩具水槍更是兒童不可或缺的玩具，但在水中玩耍時，水槍經常會因為儲水過多而沉入水底，對于兒童來說在水中尋找水槍很是麻煩，且有較大的危險性，在兒童使用玩具水槍的時候，往往需要從不同角度進行射擊，而當前玩具水槍在當儲水罐隨槍體傾斜時，吸水管的吸水端容易露出水面，使其無法將水吸出進行噴射，而且目前社會上的噴水槍只能作為玩具給孩子使用玩耍，不能作為工具使用。

技術實現要素：

本發明的目的是為了解決上述問題，設計了一種兒童用多功能玩具水槍。

實現上述目的本發明的技術方案為，一種兒童用多功能玩具水槍，包括槍體，所述槍體內設有空腔，所述槍體上連接有儲水裝置，所述空腔內設有噴水裝置，所述儲水裝置是由設置在槍體尾端的一號開口、安裝在槍體尾端的水瓶架、設置在水瓶架上且與一號開口活動連接的儲水瓶和設置在槍體底部的二號開口共同構成。

所述噴水裝置是由設置在槍體邊沿處的噴射口、設置在空腔內且一端與噴射口固定連接的主水管、設置在主水管另一端的y型分叉管、一端與y型分叉管相連接且另一端插裝在一號開口內的一號支管、一端與y型分叉管相連接且另一端貫穿二號開口的二號支管、安裝在槍體上且與主水管相連接的扳手和活動連接在二號支管另一端的橡膠密封連接頭共同構成。

所述橡膠密封連接頭另一端連接有導管，所述導管另一端連接有背帶式儲水箱，所述背帶式儲水箱是由活動連接在二號支管另一端的儲水箱、設置在儲水箱上表面的注水口、設置在注水口處的箱蓋和設置在儲水箱側表面上的可調式背帶共同構成。

所述一號支管和二號支管另一端均活動安裝有密封蓋。

所述槍體前端活動連接有霧化噴頭。

所述槍體尾端且與一號開口位置相對應處設有連接端，所述連接端外側設有外螺紋，所述儲水瓶輸出口內側設有與外螺紋相匹配的內螺紋。

所述槍把手處設有浮力套，所述槍體內且位于噴射口處設有浮力套。

利用本發明的技術方案制作的一種兒童用多功能玩具水槍，本裝置可以有多種方法使用噴水槍，分別在不同場合用作不同的功能，而且便于攜帶，通過設置浮力套，即便是在海濱、游泳池玩耍時，玩具水槍也不會因為儲水過多而沉入水底，減少兒童在水中尋找水槍帶來的危險，通過活動安裝霧化噴頭，使噴水槍在用做玩具的同時，還可以當做工具使用，一物多用，充分發揮其功能，該裝置操作簡單，實用性強。

附圖說明

圖1是本發明所述一種兒童用多功能玩具水槍的結構示意圖；

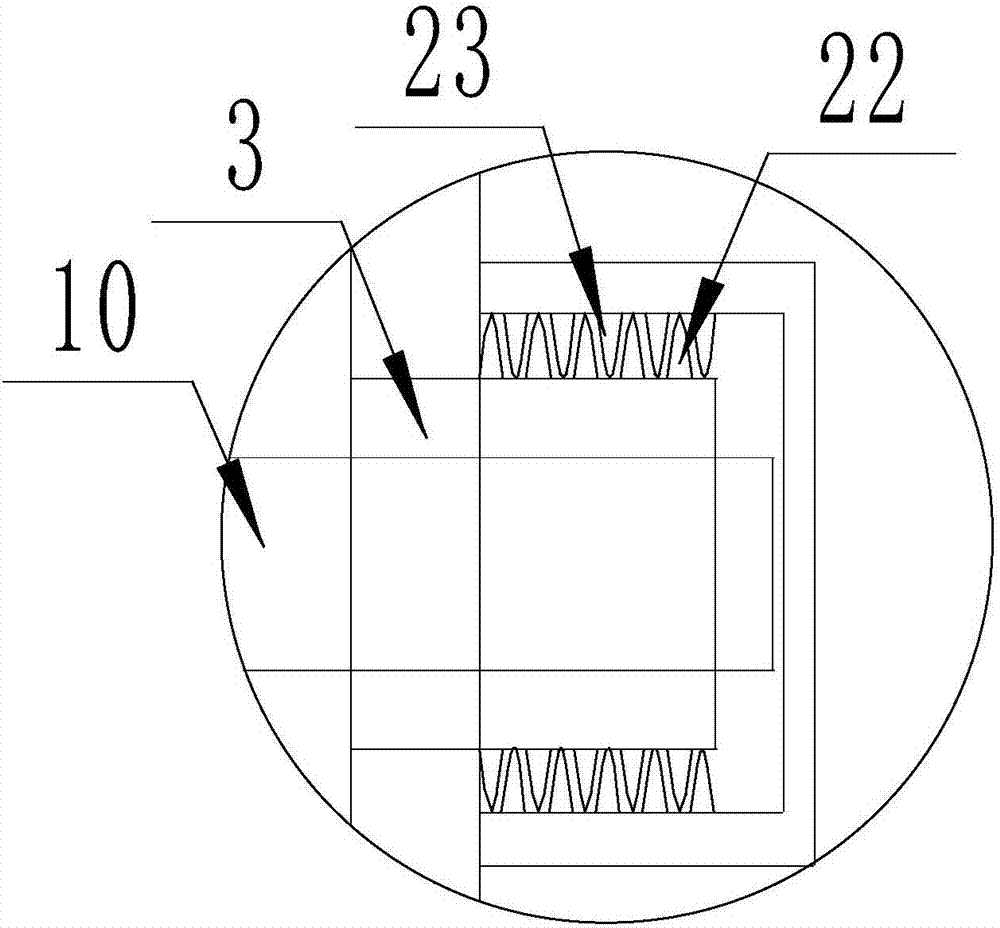

圖2是本發明所述一種兒童用多功能玩具水槍的結構局部放大示意圖；

圖3是本發明所述一種兒童用多功能玩具水槍的工具狀態示意圖；圖中，1、槍體；2、空腔；3、一號開口；4、水瓶架；5、儲水瓶；6、二號開口；7、噴射口；8、主水管；9、y型分叉管；10、一號支管；11、二號支管；12、扳手；13、橡膠密封連接頭；14、導管；15、浮力套；16、儲水箱；17、注水口；18、箱蓋；19、可調式背帶；20、密封蓋；21、霧化噴頭；22、外螺紋；23、內螺紋。

具體實施方式

在本發明的描述中，需要說明的是，術語“中心”、“上”、“下”、“左”、“右”、“內”等指示的方位或位置關系為基于附圖所示的方位或位置關系，或者是該發明產品使用時慣常擺放的方位或位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。此外，術語“一”、“二”等僅用于區分描述，而不能理解為指示或暗示相對重要性。

下面結合附圖對本發明進行具體描述，如圖1-3所示，一種兒童用多功能玩具水槍，包括槍體1，所述槍體1內設有空腔2，所述槍體1上連接有儲水裝置，所述空腔2內設有噴水裝置，所述儲水裝置是由設置在槍體1尾端的一號開口3、安裝在槍體1尾端的水瓶架4、設置在水瓶架4上且與一號開口3活動連接的儲水瓶5和設置在槍體1底部的二號開口6共同構成；所述噴水裝置是由設置在槍體1邊沿處的噴射口7、設置在空腔2內且一端與噴射口7固定連接的主水管8、設置在主水管8另一端的y型分叉管9、一端與y型分叉管9相連接且另一端插裝在一號開口3內的一號支管10、一端與y型分叉管9相連接且另一端貫穿二號開口6的二號支管11、安裝在槍體1上且與主水管8相連接的扳手12和活動連接在二號支管11另一端的橡膠密封連接頭13共同構成；所述橡膠密封連接頭13另一端連接有導管14，所述導管14另一端連接有背帶式儲水箱，所述背帶式儲水箱是由活動連接在二號支管11另一端的儲水箱16、設置在儲水箱16上表面的注水口17、設置在注水口17處的箱蓋18和設置在儲水箱16側表面上的可調式背帶19共同構成；所述一號支管10和二號支管11另一端均活動安裝有密封蓋20；所述槍體1前端活動連接有霧化噴頭21；所述槍體1尾端且與一號開口3位置相對應處設有連接端，所述連接端外側設有外螺紋22，所述儲水瓶5輸出口內側設有與外螺紋22相匹配的內螺紋23；所述槍把手處設有浮力套15，所述槍體1內且位于噴射口7處設有浮力套15。

本實施方案的特點為，槍體1內設有空腔2，槍體1上連接有儲水裝置，空腔2內設有噴水裝置，儲水裝置是由設置在槍體1尾端的一號開口3、安裝在槍體1尾端的水瓶架4、設置在水瓶架4上且與一號開口3活動連接的儲水瓶5和設置在槍體1底部的二號開口6共同構成，本裝置可以有多種方法使用噴水槍，分別在不同場合用作不同的功能，而且便于攜帶，通過設置浮力套，即便是在海濱、游泳池玩耍時，玩具水槍也不會因為儲水過多而沉入水底，減少兒童在水中尋找水槍帶來的危險，通過活動安裝霧化噴頭，使噴水槍在用做玩具的同時，還可以當做工具使用，一物多用，充分發揮其功能，該裝置操作簡單，實用性強。

在本實施方案中，當該裝置用作玩具噴水槍時，如果在陸地上，可以將槍把處的二號支管11端口用密封蓋20封好，并打開一號支管10端口，將儲水瓶5內灌水與連接端相連接，按壓扳手12開始噴水，如果儲水瓶5內的存水量少不夠使用的話，用密封蓋20密封一號支管10端口，打開二號支管11，并將帶有橡膠密封連接頭13的導管14與二號支管11相連接，從而與背帶式儲水箱相連接，將背帶式儲水箱內注入水，并蓋好箱蓋18，根據兒童身高調整背帶，按壓扳手12開始噴水，如果在海濱、游泳池玩耍時，可以將導管14與儲水箱16斷開連接，直接將導管14放在池內，按壓扳手12開始噴射，可以避免背帶式儲水箱內水量過重使兒童下沉導致的溺水情況的發生，如果當做工具使用時，將槍把處的二號支管11端口用密封蓋20封好，打開一號支管10端口，將儲水瓶5內灌水與連接端相連接，同時將霧化噴頭21安裝在噴射口7，按壓扳手12開始噴水。

上述技術方案僅體現了本發明技術方案的優選技術方案，本技術領域的技術人員對其中某些部分所可能做出的一些變動均體現了本發明的原理，屬于本發明的保護范圍之內。
