本發明涉及防水板，尤其是一種抗菌抗霉型防水板及其生產工藝。

背景技術：

1、防水板主要功能是防水，它能夠有效地阻止水的滲透，無論是雨水、地下水還是其他液體，都難以透過防水板，這一功能使其廣泛應用于建筑物的地下室、屋面、外墻，像在地下室，防水板如同屏障，防止地下水滲入室內；屋面的防水板則抵御雨水，避免屋內出現漏水情況，它還具備隔離功能，可將水與被保護的結構或物體分隔開，防止水與建筑材料直接接觸，從而減少因水的侵蝕而導致的材料損壞、結構變形和腐蝕，例如在地下工程中隔離地下水和隧道襯砌結構，有些防水板有較好的耐化學性，能夠抵抗化學物質的侵蝕，在接觸一些具有腐蝕性的液體，如污水、化學試劑時，依然能保持良好的性能，維持自身的完整性，確保防水效果，此外，部分防水板還具有一定的抗穿刺能力，在施工過程中或者在使用環境下，即便受到外力穿刺，如被施工工具觸碰或者被地面尖銳物體擠壓，也不容易破裂，從而繼續發揮防水功能；

2、目前現有的防水板在應用期間其通常不具備連接結構，其使用過程中不方便快速且穩定的組合拆裝；

3、公告號為“cn219952276u”的中國專利公開了一種組合式便于拆卸的防水板，其包括第一防水板，第一防水板主體外壁兩端安裝有第一限位連接件，第一限位連接件外壁中間兩側開設有組合插槽，第二防水板主體外壁兩端安裝有第二限位連接件，第二限位連接件外壁的中間兩側處安裝有插桿，插桿可插入進組合插槽內定位連接，定位螺絲貫穿第一限位連接件和第二限位連接件與第一防水板主體和第二限位連接件定位連接，將第一限位連接件和第二限位連接件通過定位螺絲與第一防水板主體和第二防水板主體進行定位，定位好后將第二防水板主體上的第二限位連接件和插桿插入進組合插槽內定位連接，本設備為組合式的可拆卸結構，結構簡單，便于操作；

4、上述防水板在整體設計上雖然便于組合安裝，在使用過程中能夠?qū)崿F(xiàn)快速組裝，為施工帶來了一定的便利，然而，目前的防水板存在明顯的不足之處，防水板整體缺乏有效的限位結構，僅僅是通過簡單的相互組合進行安裝，組合安裝后通常還需要采用螺栓等進行進一步固定，這使得整體安裝的穩定性較差，在實際使用中容易出現松動、移位等問題，同時，由于防水板通常處于潮濕的環境位置，甚至長期浸泡在水中，在這種情況下，防水板極為容易受到腐蝕，并且出現形變，長期使用下來，防水板極易損壞，這不僅會影響防水效果，還對相關設施造成損害，因此，為了提高防水板的性能和使用壽命，迫切需要對其進行改進設計。

技術實現思路

1、本發明的目的在于提供一種抗菌抗霉型防水板及其生產工藝，以解決上述背景技術中提出現有技術應用期間整體耐候性能較差以及不方便快速穩定的組合安裝防水板的問題。

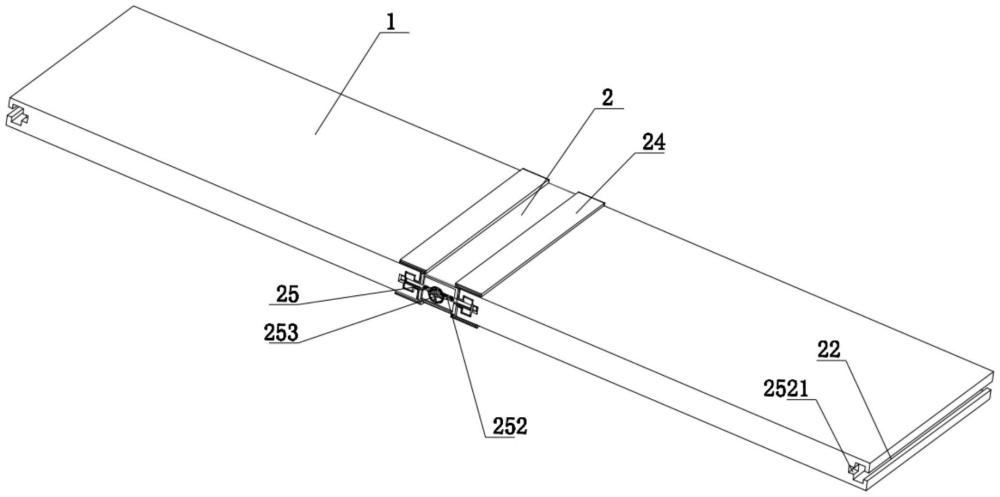

2、為實現上述目的，本發明提供一種抗菌抗霉型防水板及其生產工藝，包括復合板和卡裝裝置，所述復合板由復合層構成，所述復合板之間通過卡裝裝置相互卡接；

3、所述卡裝裝置包括連接板和滑槽，所述連接板的兩側均固定安裝有滑條，所述滑槽開設于復合板的內側，所述滑條插設于滑槽的內部，所述連接板的兩端均設有限位機構，所述限位機構和復合板卡接。

4、進一步的，所述連接板的頂部兩側和底部兩側均固定安裝有側封板，所述側封板覆蓋于復合板和連接板的間隙處。

5、進一步的，所述滑條和滑槽內部的整體截面形狀均設置為凸字形，所述滑條、側封板和連接板也由復合層構成。

6、進一步的，所述限位機構包括條形槽，所述條形槽開設于連接板的兩端，所述條形槽的內部固定連接有彈性限位組件，所述彈性限位組件的外側活動連接有聯動組件。

7、進一步的，所述彈性限位組件包括限位槽和限位彈簧，所述限位槽開設于復合板的正面兩端和背面兩端，所述限位彈簧固定安裝于條形槽內兩端，所述限位彈簧的外端固定連接有滑塊，所述滑塊的外側固定連接有限位塊，所述限位塊的外端貫穿條形槽插設于限位槽的內部。

8、進一步的，所述聯動組件包括轉軸和鉸接輪，所述轉軸轉動連接于條形槽的內部中間，所述轉軸的外端固定連接有鉸接座，所述鉸接座的兩端均鉸接有轉輪，所述轉輪的外側固定連接有連接件，所述鉸接輪轉動連接于滑塊的外側內端，所述連接件的外端和鉸接輪固定連接。

9、進一步的，所述鉸接座的正面固定安裝有調節扶手，所述調節扶手的內側整體呈十字形設置，所述滑塊和條形槽的內部腔道截面形狀也呈凸字形設置。

10、進一步的，所述復合層包括內層，內側設置于復合層的最內側，所述內層的外側固定連接有第一中層，所述第一中層的外側固定連接有第二中層，所述第二中層的外側固定連接有耐磨防護層，所述耐磨防護層的外側固定連接有耐候抗菌層。

11、進一步的，所述內層由抗菌防霉聚氯乙烯構成，所述第一中層由氣凝膠層構成，所述第二中層由鈦納米管甲殼素纖維復合構成，所述耐磨防護層由聚氨酯構成，所述耐候抗菌層由納米銀離子、氧化鋅、二氧化硅、納米氧化鋁復合構成。

12、一種抗菌抗霉型防水板的生產工藝，包括如下步驟：

13、步驟一：內層材料準備，準備抗菌防霉聚氯乙烯材料，檢查其質量是否符合標準，確保具有良好的抗菌防霉性能，聚氯乙烯的厚度可在0.5-1.5毫米范圍內；

14、步驟二：內層制作，通過熱壓、膠合等方式將抗菌防霉聚氯乙烯材料安裝在基層上，熱壓溫度可控制在120-150℃，壓力在2-4mpa，時間在10-20分鐘，使其形成平整牢固的內層，無氣泡、褶皺等缺陷；

15、步驟三：第一中層材料準備，挑選質量良好的氣凝膠材料，確保其隔熱、保溫和防水性能達標，氣凝膠的密度可在5-20千克/立方米范圍內；

16、步驟四：第一中層鋪設地將氣凝膠材料鋪設在抗菌防霉聚氯乙烯內層上，注意確保氣凝膠層的平整度和緊密貼合度，鋪設厚度可在2-5毫米范圍內；

17、步驟五：第二中層材料準備，準備鈦納米管和甲殼素纖維，確保鈦納米管具有高強度、高韌性和良好的耐腐蝕性，甲殼素纖維具有天然抗菌性能，鈦納米管的直徑可在10-50納米范圍內，甲殼素纖維的長度可在1-5毫米范圍內；

18、步驟六：第二中層復合，在準備鈦納米管和甲殼素纖維時，對其進行嚴格的質量檢測，確保鈦納米管的直徑在10-50納米范圍內，具有高強度、高韌性和良好的耐腐蝕性，甲殼素纖維的長度在1-5毫米范圍內，具備天然抗菌性能，接著，采用編織工藝進行復合時，要精確控制編織的密度，使其達到每平方厘米50-100根纖維的范圍，在編織過程中，要確保纖維的排列整齊，避免出現交叉、纏繞等不良情況，同時，要注意控制編織的速度和張力，以保證編織結構的穩定性和均勻性，如果采用層壓工藝，則需要將鈦納米管和甲殼素纖維按照一定的順序和比例進行鋪設，然后在一定的溫度和壓力下進行層壓，層壓溫度可控制在80-120℃，壓力在1-3mpa，時間在15-30分鐘，在層壓過程中，要確保各層之間的結合牢固，無間隙、分層等問題，無論是編織還是層壓工藝，完成復合后，都要對第二中層結構進行仔細的檢查，確保其質量符合要求，可以通過顯微鏡觀察、力學性能測試等方法，檢查復合結構的均勻性、強度和抗菌性能等指標，如果發現問題，要及時進行調整和改進，以保證第二中層結構能夠在防水板中發揮良好的作用；

19、步驟七：耐磨防護層材料準備，采購高質量的聚氨酯材料，檢驗其耐磨性、耐腐蝕性和耐候性是否符合要求，聚氨酯的硬度可在邵氏a60-80度范圍內；

20、步驟八：耐磨防護層制作，將聚氨酯材料通過擠出或噴涂等特定工藝，在第二中層上形成一定厚度的聚氨酯層，即耐磨防護層，擠出溫度可在180-220℃，噴涂壓力可在0.3-0.6mpa，聚氨酯層厚度可在1-3毫米范圍內，固化時間在24-48小時；

21、步驟九：耐候抗菌層混合與涂覆，耐候抗菌層制備，分別精確稱量納米銀離子、氧化鋅、二氧化硅、納米氧化鋁等原料，確保其純度符合要求，比如納米銀離子純度應達到99％以上，氧化鋅的純度在98％左右，二氧化硅和納米氧化鋁的純度也應在較高水平，同時檢驗顆粒大小、形狀等物理特性，例如納米銀離子的顆粒直徑可控制在10-50納米范圍內，氧化鋅顆粒大小在20-80納米，二氧化硅顆粒直徑為30-100納米，納米氧化鋁顆粒可在20-70納米之間，接著選擇適合納米級材料混合的設備，如高速攪拌機或超聲波混合器，并對其進行預處理以保證內部清潔無雜質，確定納米銀離子等原料的最佳混合比例至關重要，需綜合考慮各原料性能特點與最終涂層性能要求，一般來說，納米銀離子可占總混合比例的5％-15％，氧化鋅占比在15％-25％，二氧化硅占比為20％-30％，納米氧化鋁占比25％-35％，通過實驗不斷優化比例，在混合過程中，按比例依次加入原料，控制好加料速度，一般每分鐘加料量可控制在5-15克，啟動設備后根據不同情況選擇合適的混合時間和速度，比如高速攪拌機可先以每分鐘500-1000轉的速度進行預混合，混合5-10分鐘后，逐漸提高速度到每分鐘1500-2500轉，混合20-30分鐘后，再降低速度進行最后的調整，適時抽樣檢測確保混合均勻，根據需要可加入適量分散劑、穩定劑等添加劑以提高納米材料分散性和混合體系穩定性，添加劑的加入量一般控制在總混合體系的1％-5％，嚴格控制添加劑用量，混合完成后，對涂料進行過濾處理去除雜質和大顆粒物質，然后封裝避免與空氣、水分接觸，最后對混合制備好的耐候抗菌涂料進行全面質量檢測，包括外觀、粘度、固體含量、抗菌性能、耐候性能等，若不符合要求則調整混合比例和添加劑用量，直至達到預期性能指標，然后采用噴涂、輥涂或浸漬等方法涂覆在耐磨防護層上，涂料厚度可在0.1-0.5毫米范圍內，干燥時間在12-24小時；

22、步驟十：整體結構加工，將制備好的各個層結構放入壓合設備中，在一定的溫度和壓力下進行整體壓合，溫度可控制在100-130℃，壓力在3-5mpa，時間在30-60分鐘，確保各層之間結合牢固，形成一個完整的防水板整體結構，隨后對防水板進行外觀檢查、抗菌性能測試、耐磨性能測試等質量檢測，確保防水板符合質量標準。

23、與現有技術相比，本發明的有益效果是：

24、其一，在本發明中，本發明裝置通過將連接板的滑條插入復合板的滑槽實現快速卡接安裝，安裝后限位彈簧推動滑塊帶動限位塊插入限位槽，使復合板牢固安裝在連接板兩側，側封板密封間隙確保穩定組合，檢修時，扭動調節扶手帶動鉸接座轉動，進而使轉輪、鉸接輪和連接件聯動，輔助抽動滑塊擠壓限位彈簧內移，使限位塊脫離限位槽，可快速抽出滑板拆除復合板，該裝置便于快速拆裝檢修復合板和連接板，使用非常方便；

25、其二，在本發明中，本發明的防水板耐候抗菌層由納米銀離子等復合而成，抗菌能力強且耐候性出色，能抵抗外界因素影響，耐磨防護層采用聚氨酯，耐磨性好延長使用壽命，第二中層由鈦納米管和甲殼素纖維復合，增強強度和抗菌性，第一中層氣凝膠層隔熱保溫且有吸聲降噪功能，內層抗菌防霉聚氯乙烯可防止細菌滋生和材料損壞，這種防水板集多種優點于一身，抗菌、耐磨、隔熱、保溫，具有極為廣泛的應用前景。
