本發明涉及延時擊發裝置結構的，具體為一種內貯能式準流體延時擊發裝置。

背景技術：

1、手榴彈作為一種投擲型單兵武器彈藥，其安全的重要性不言而喻。美軍在mil-std-1316《引信安全性設計準則》多年實踐基礎上針對手工布設武器主要是手榴彈引信，頒布了專門的安全性設計標準，即mil-std-1911《手工布設武器安全性設計準則》。我國等同采用后制定了gjb?3194-1998《手工布設武器安全性設計準則》。其要求包括隔爆、冗余保險、延遲解除隔爆、許用導傳爆藥、安全系統失效率、故障保險、人因工程(結構簡約、結構牢固、裝配與裝定、手動保險件、工作狀態標示)、內貯能、材料相容性、電發火能量耗散、電和電磁環境適應性、爆炸物處理和絕火等。

2、從美國軍用標準手冊mil-hdbk-145c《active?fuze?catalog(現役引信概覽)》來看，所列17種手榴彈引信型號，均不滿足mil-std-1911《手工布設武器安全性設計準則》的要求，包括最基本的隔爆安全性要求和冗余保險要求。近年來，國內已有產品按照gjb3194-1998《手工布設武器安全性設計準則》要求開發，但有的仍不滿足隔爆安全性要求，有的未能滿足冗余保險要求，或者結構過于復雜，操作使用不便，成本高昂。

3、現役手榴彈投擲使用后，引信火工元件作用后產生聲、光、煙，不利于使用人員隱蔽，導致使用者容易暴露，降低戰場生存安全性。此外，現役手榴彈，由于設計上有火工元件，作用后會產生火焰，限制了防爆反恐使用場景，因此，發明一種手投武器使用的三無(無聲、無光、無煙)情景、且具備精確延時功能的擊發裝置非常必要。

技術實現思路

1、針對上述問題，本發明提供了一種內貯能式準流體延時擊發裝置，其確保使用者的隱蔽作業，且具備精確延時功能。

2、一種內貯能式準流體延時擊發裝置，其特征在于，其包括：

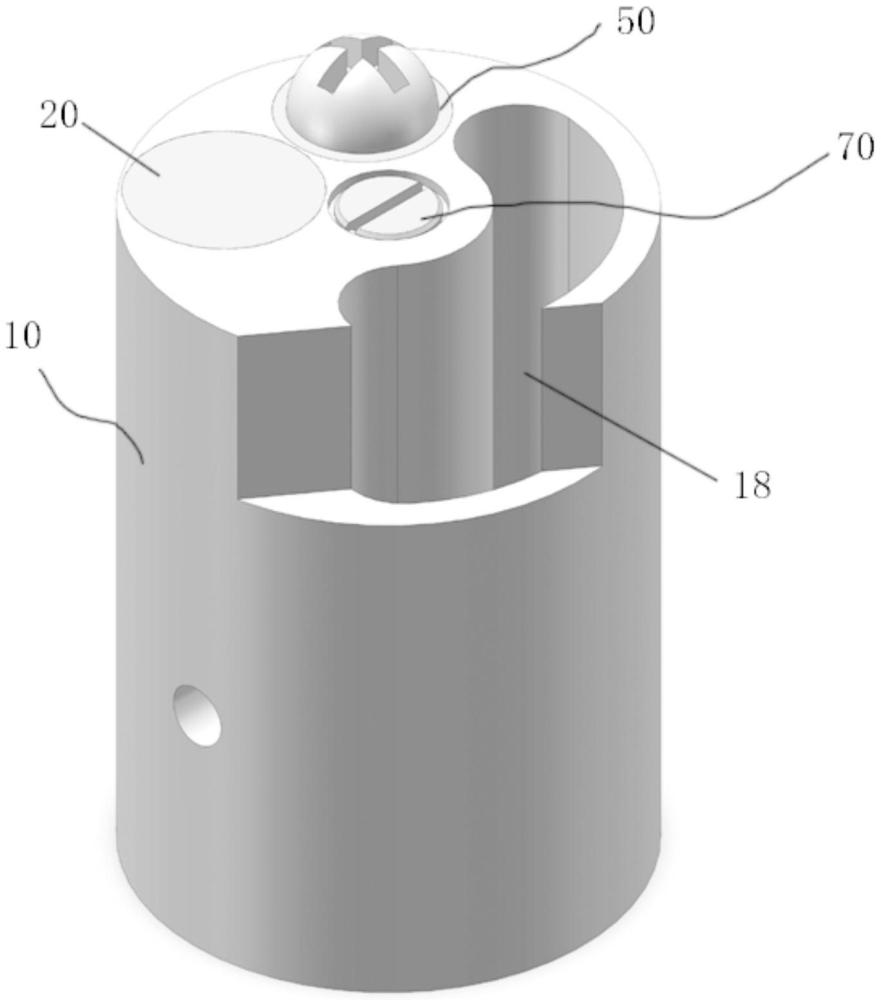

3、本體，其設置有中心通孔、第二縱向通孔、第一縱向盲孔、第二縱向盲孔，所述本體還設置有第一橫向孔、第二橫向孔、第三橫向孔，所述中心通孔貫穿中心線設置，所述第二縱向通孔設置于于中心通孔旁側的自頂面向下沿軸向貫穿通孔，所述第一縱向盲孔為設置于中心通孔另一側自頂面向下軸向布置的盲孔、其底部盲孔為螺紋孔，所述第二縱向盲孔為自下而上軸向布置的盲孔，所述第一橫向孔連通第一縱向盲孔、中心通孔的上部，所述第二橫向孔連通第二縱向盲孔的上部、中心通孔，所述第三橫向孔連通第二縱向盲孔的上部、第二縱向通孔，所述第三橫向孔的高度高于所述第二橫向孔；

4、堵蓋；

5、準流體；

6、第一彈性堵塞機構；

7、第二彈性堵塞機構；

8、鎖附保險機構，其包括有保險銷；

9、以及擊發機構；

10、所述中心通孔內設置有擊發機構，所述擊發機構的上部被鎖附設置，所述擊發機構的擊針朝向下布置；

11、所述第二縱向通孔的下部區域內設置有第一彈性堵塞機構，所述第二縱向通孔的上部區域內填充有準流體、且第二縱向通孔的頂部蓋裝有堵蓋，所述第一彈性堵塞機構的上部為所述準流體，所述第一彈性堵塞機構的側壁通過第一止擋機構阻擋鎖所述附保險機構的保險銷下降，鎖附狀態下、所述第一止擋機構位于所述第三橫向孔內，所述準流體連通所述第一橫向孔的內端口；

12、所述第一縱向盲孔內安裝有第二彈性堵塞機構，所述第二彈性堵塞機構通過螺絲鎖附住向上彈出的套筒，所述套筒在鎖附狀態下堵住所述第一橫向孔；

13、所述第二縱向盲孔內設置有鎖附保險機構，所述鎖附保險機構的保險銷的上部還設置有內凹避讓區域，所述保險銷在未工作狀態下通過中下方的側壁止擋第二止擋機構，所述鎖附狀態下、所述第二止擋機構位于所述第二橫向孔內，所述第二止擋機構阻止所述擊發機構的擊針的下行。

14、其進一步特征在于：

15、所述第二縱向通孔為四階階梯通孔，所述第一縱向盲孔為二階階梯盲孔，所述第二縱向盲孔為三階階梯盲孔，所述第一橫向孔具體為第一橫向盲孔，第二橫向孔具體為第二橫向盲孔，第三橫向孔具體為第三橫向盲孔，所述四階階梯通孔自上而下依次為第一階孔、第二階孔、第三階孔和第四階孔，所述二階階梯盲孔包括上部的第一階孔、下部的第二階螺紋盲孔；所述三階階梯盲孔自上而下依次為第一階孔、第二階孔和第三階盲孔；

16、所述第一橫向盲孔沿著本體外周表面向內布置、其貫穿二階階梯盲孔的的第一階孔后連通至四階階梯通孔的第二階孔；所述第二橫向盲孔沿著本體外周表面向內布置、其貫穿三階階梯盲孔的第三階盲孔后連通至所述中心通孔；所述第三橫向盲孔沿著本體外周表面向內布置、其貫穿四階階梯通孔的第三階孔后連通至第三階盲孔的第三階盲孔；

17、所述第一止擋機構為第一鋼珠，所述第二止擋機構為第二鋼珠；

18、所述第一彈性堵塞機構包括活塞、活塞簧、活塞堵，所述活塞由二階階梯圓柱組成，自上而下依次為第一圓柱、第二圓柱，第二圓柱底面開有第一盲孔，所述活塞簧為壓縮彈簧；所述活塞堵由二階階梯圓柱組成，自上而下依次為第一活塞堵圓柱、第二活塞堵圓柱，所述第一圓柱、第二圓柱以間隙配合位于四階階梯通孔的第二階孔的底部、第三階孔內，所述第二活塞堵圓柱固塞于所述四階階梯通孔的第四階孔，所述第一活塞堵圓柱深入所述第二圓柱的第一盲孔內，所述活塞簧設置活塞的第一盲孔內，其兩端分別頂裝于活塞與活塞堵；

19、所述第二彈性堵塞機構包括螺絲、套筒、套筒簧，所述套筒為設置有上部端蓋的圓柱體，所述上部端蓋開有中心通孔；所述套筒簧為壓縮彈簧，所述套筒的內腔內套設有所述套筒簧，所述套筒位于所述二階階梯盲孔的第一階孔內，螺絲貫穿中心通孔后螺紋固接于所述二階階梯盲孔的第二階螺紋盲孔，鎖附狀態下所述套筒的外壁緊貼第一止擋機構設置；

20、所述鎖附保險機構包括保險銷、保險簧，所述擊發機構包括堵螺、擊針簧、擊針，所述堵螺、擊針設置于本體的中心通孔上部區域，所述擊針簧設置于堵螺、擊針之間；所述保險銷、保險銷簧置于本體的三階階梯盲孔內，所述第二鋼珠置于所述第二橫向盲孔的對應于三階階梯盲孔、中心通孔之間的區域、且兩端均部分側凸設置，所述第二鋼珠的兩側凸部分分別緊貼所述擊針的擊針面和保險銷的內凹避讓區域的下斜面；

21、所述第一鋼珠置于所述第三橫向盲孔對應于三階階梯盲孔、四階階梯通孔之間的區域、且兩端均部分側凸布置，所述第一鋼珠的兩側凸部分分別緊貼保險銷的內凹避讓區域的上斜面、活塞的外壁；

22、手動釋放所述螺絲后，所述套筒被套筒簧推出，活塞簧推動活塞、進而推動準流體從第一橫向盲推出，活塞運動到位時，實現精確延時，此時活塞不在對第一鋼珠壓附，第一鋼珠解除對于保險銷的內凹避讓區域的上斜面的鎖附，保險銷在保險銷簧的作用下下行動作，內凹避讓區域下行，第二鋼珠在擊針簧作用下被擊針推入內凹避讓區域內，擊針限位解除，擊針在擊針簧作用下開始運動，實現擊發。

23、本發明與現有技術相比，其顯著優點是：

24、(1)無需環境力，僅依靠?jī)?nèi)貯能彈簧作用實現準流體精確延時功能。

25、(2)設計上不存在火工品，從原理上保證了任意場景使用的安全性。

26、(3)使用過程中無光、無焰、無聲，有利于使用者隱蔽、不易暴露，提高使用者生存安全性。
