本發明申請為申請日2014年09月30日，申請?zhí)枮椋?01410517856.6，名稱為“一種種公豬跑步機”的發明專利申請的分案申請。本發明涉及一種改善家養牲畜精子質量的跑步機，尤其是涉及一種種公豬跑步機的鞭打裝置。

背景技術：
為加強種公豬體質，提高其精子活力，一般都是人工趕著種公豬跑。但是種公豬活動時，種豬打架，受傷嚴重，且人很難拉開。特別在大型豬場，往往存在趕不了幾頭豬運動就已經使人精疲力盡，公豬運動效率低下，效果不佳。中國專利文獻“種公豬跑步機”，授權公告號CN201667903U,該專利文獻中雖然公開了一種種公豬跑步機，但是其依然存在以下技術問題未解決：（1）種公豬進入到跑步機上依然需要人工幫助進行，并且種公豬脾氣暴躁，不容易按照人的意志進入到跑步機上。（2）跑步機即使工作時，如果種公豬懶惰也可能不按照意愿進行跑步，并且還會導致種公豬遭受跑步機設備的碰撞傷害。（3）跑步機的自動化控制程度不高，需要大量的人工干預，無法真實實現節省人力成本。

技術實現要素：

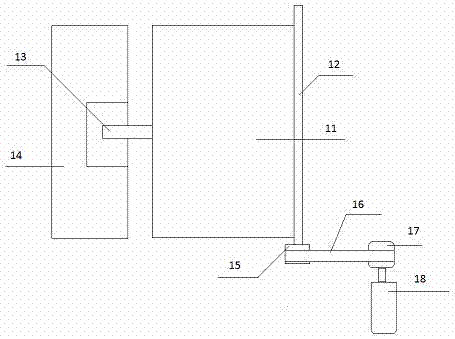

本發明設計了一種種公豬跑步機的鞭打裝置，其解決的技術問題是：（1）種公豬進入到現有跑步機上依然需要人工進行，并且種公豬脾氣暴躁，不容易按照人的意志進入到現有跑步機上。（2）現有跑步機即使工作時，如果種公豬懶惰也可能不按照意愿進行跑步，并且還會導致種公豬遭受跑步機的傷害。（3）現有跑步機的自動化控制長度不高，需要大量的人工干預，無法真正實現節省人力成本。為了解決上述存在的技術問題，本實發明采用了以下方案：一種種公豬跑步機的鞭打裝置，鞭打裝置（6）貼在種公豬臀部隨著種公豬的移動而移動，并且其驅趕種公豬在傳送帶（2）上奔跑或\和驅趕種公豬從傳送帶（2）返回豬圈（1）內，鞭打裝置（6）包括鞭打支架（61）、第六電機（62）、偏心輪（63）、杠桿支點（64）、彈性長鞭桿（66）以及彈簧（68）；彈性長鞭桿（66）末端位于偏心輪（63）的轉動行程上，偏心輪（63）通過第六電機（62）驅動旋轉，第六電機（62）安裝在鞭打支架（61）上，彈性長鞭桿（66）中部設有一杠桿支點（64），杠桿支點（64）前端的彈性長鞭桿（66）用于鞭打種公豬，杠桿支點（64）后端的彈性長鞭桿（66）通過彈簧（68）與其上方的鞭打支架（61）連接；鞭打支架（61）與連接桿連接，連接桿通過軸承與滾輪B（69）連接，滾輪B（69）在滑槽中滾動，該滑槽沿著傳動帶（2）移動方向延伸；鞭打裝置（6）沿著傳送帶（2）移動方向移動并且其鞭打支架（61）下端頂著種公豬臀部，使得種公豬位于傳送帶上時鞭打裝置（6）始終貼在種公豬后方；該鞭打裝置（6）在種公豬不在傳送帶（2）時，需要被固定在滑槽（4）后端，不然該鞭打裝置（6）將會移動到滑槽（4）最前端與飼料盆（3）發生碰撞；鞭打裝置（6）需要一鎖定部件進行位置鎖定；該鎖定部件由氣缸（612）和伸縮桿（611）組成；在滑槽（4）后端底部開孔，鞭打支架（61）上設有一氣缸（612），氣缸（612）驅使伸縮桿（611）進出滑槽4后端底部的孔內，從而實現鞭打裝置（6）的固定和運動。進一步，鞭打裝置（6）還通過拉線（671）與一重物（673）連接，使得鞭打裝置（6）如果沒有被固定或阻擋的情形下，將一直會往傳送帶（2）前方移動。進一步，該鞭打裝置（6）上還設置一位置傳感器，該位置傳感器用于監測鞭打裝置（6）和種公豬所處傳送帶上的位置。進一步，為了避免彈性長鞭桿（66）前端的振動幅度過大，在彈性長鞭桿（66）前端下方設有一限位桿（65），該限位桿（65）可以限制彈性長鞭桿（66）鞭打幅度。一種種公豬跑步機，其特征在于：包括傳送帶（2），其為種公豬跑步提供平臺；多個豬圈（1），分布在傳送帶（2）的兩側起到限定種公豬只能在傳送帶（2）上移動，所述豬圈（1）使用里外雙向開啟的圈門（11）方便種公豬的進出，圈門（11）打開后形成阻擋避免種公豬向傳送帶末端移動；鞭打裝置（6），其貼在種公豬臀部隨著種公豬的移動而移動，并且其驅趕種公豬在傳送帶（2）上奔跑或\和驅趕種公豬從傳送帶（2）返回豬圈（1）內；飼料盆（3），其位于傳送帶（2）的最前端為種公豬提供飼料或\和誘導種公豬在傳送帶（2）上跑動并且其通過驅動裝置作用下沿著傳送帶移動方向移動；滑槽（4），其位于傳送帶（2）上方，為飼料盆（3）和鞭打裝置（6）提供移動軌道，滑槽（4）與傳送帶（2）相互平行；計算機，其用于控制傳送帶（2）、圈門（11）、鞭打裝置（6）以及驅動裝置的開啟和停止。進一步，所述鞭打裝置（6）包括鞭打支架（61）、第六電機（62）、偏心輪（63）、杠桿支點（64）、彈性長鞭桿（66）以及彈簧（68）；彈性長鞭桿（66）末端位于偏心輪（63）的轉動行程上，偏心輪（63）通過第六電機（62）驅動旋轉，第六電機（62）安裝在鞭打支架（61）上，彈性長鞭桿（66）中部設有一杠桿支點（64），杠桿支點（64）前端的彈性長鞭桿（66）用于鞭打種公豬，杠桿支點（64）后端的彈性長鞭桿（66）通過彈簧（68）與其上方的鞭打支架（61）連接。進一步，為了避免彈性長鞭桿（66）前端的振動幅度過大，在彈性長鞭桿（66）前端下方設有一限位桿（65），該限位桿（65）可以限制彈性長鞭桿（66）鞭打幅度。進一步，所述飼料盆（3）在驅動裝置作用下沿著滑槽（4）軌道移動，并且所述飼料盆（3）推著所述鞭打裝置（6）回到其初始位置進行固定。進一步，所述鞭打裝置（6）回到其初始位置位于滑槽（4）的后端，并通過鎖定部件進行位置鎖定，該鎖定部件由氣缸（612）和伸縮桿（611）組成，在滑槽（4）后端底部開孔，鞭打裝置（6）上的氣缸（612）驅使伸縮桿（611）進出滑槽（4）后端底部的固定孔內，從而實現鞭打裝置（6）的固定和運動。進一步，所述鞭打裝置（6）回到其初始位置位于滑槽（4）的后端，并通過鎖定部件進行位置鎖定，鎖定部件的第五電機（614）固定在鞭打支架（61）上，第五電機（614）帶動第二驅動輪（615）轉動，第二驅動輪（615）通過齒輪咬合給第二從動輪（616）傳動，第二從動輪（616）與傳動螺桿（617）固定連接，傳動螺桿（617）兩端分別通過上第一軸承(618)和第二軸承(619)進行限位，傳動螺桿(617)與第二連接塊(613)的一端通過螺紋的方式進行連接，第二連接塊（613）的另一端與伸縮桿（611）固定連接；在第五電機（614）驅動下，伸縮桿（611）可以進出滑槽（4）后端底部的固定孔內，從而實現鞭打裝置（6）的固定和運動。進一步，所述驅動裝置為鏈輪傳動裝置（5），包括鏈條（51）、兩個鏈輪（52）以及第四機電（53），第四電機（53）驅動一個鏈輪（52）轉動，兩個鏈輪（52）通過鏈條（51）連接，鏈條（51）上設立兩個檔桿（511），飼料盆（3）的橫梁（33）位于兩個檔桿511之間；橫梁（33）連接的滾輪位于滑槽中；鏈條（51）來回運動過程中，兩個檔桿（511）可以分別推動橫梁（33）朝著相對方向運動，從而實現飼料盆（3）沿著傳動帶（2）運動方向來回運動。該種公豬跑步機具有以下有益效果：（1）本發明種公豬跑步機以傳送帶為基礎，以飼料為誘餌，并在計算機控制的幫助下，自動使得種公豬在傳送帶上運動奔跑，并且鞭打裝置保證運動量的完成，確保了種公豬的精子質量。（2）本發明種公豬跑步機可以實現種公豬自動進入傳送帶上運動，并且在運動完畢后可以自動將種公豬驅趕回豬圈，大大提高了自動化的程度和飼養效率，節省了人工成本。（3）本發明種公豬跑步機將種公豬的喂食功能和跑步功能集成為一體，大大節省了場地設置面積，也減少了飼養成本。（4）本發明種公豬跑步機的圈門鎖定機構簡單，可以實現圈門里外雙向的開啟，并且還可以保證種公豬進出圈門后自動鎖定，避免種公豬逃離傳送帶或擅自闖入傳送帶上。（5）本發明種公豬跑步機由于鞭打裝置和飼料盆都是可以移動的，因而在種公豬完成跑步或進食后，可以通過調整鞭打裝置和飼料盆的位置來限定種公豬位置，并實現種公豬回豬圈的自動化。（6）本發明種公豬跑步機設置多個傳感器監測種公豬在傳送帶上的狀態，通過控制鞭打裝置的開啟以及傳送帶的加速、減速以及停止，更加合理化的實現種公豬的跑步需求，避免種公豬在跑步中損傷的發生。（7）本發明種公豬跑步機鞭打裝置的復位可以通過飼料盆運動來實現，使得整個跑步機結構更加簡單，無需設置更多機械部件。附圖說明圖1：本發明種公豬跑步機中豬圈分布示意圖；圖2：本發明種公豬跑步機中豬圈的圈門第一種結構示意圖；圖3：本發明種公豬跑步機中豬圈的圈門第二種結構示意圖；圖4：本發明種公豬跑步機中豬圈圈門的鎖定機構第一種結構示意圖；圖5：圖4中鎖定機構工作原理示意圖I；圖6：圖4中鎖定機構工作原理示意圖II；圖7：本發明種公豬跑步機中豬圈圈門的鎖定機構第二種結構示意圖；圖8：本發明種公豬跑步機中豬圈圈門的鎖定機構第三種結構示意圖；圖9：本發明種公豬跑步機中飼料盆與滑槽連接示意圖；圖10：本發明中鏈輪傳動裝置第一種結構示意圖；圖11：本發明中鏈輪傳動裝置第二種結構示意圖；圖12：本發明中鞭打裝置結構示意圖；圖13：本發明鞭打裝置的鎖定部件第二種結構示意圖；圖14：本發明種公豬跑步機第一種結構示意圖；圖15：本發明種公豬跑步機第二種結構示意圖。附圖標記說明：1—豬圈；11—圈門；12—門軸；13—鎖桿；14—門框；141—外U型槽；142—內U型槽；143—第一氣缸；144—傳動桿；145—第一出入口；146—第三出入口；147—第二出入口；148—第四出入口；149—螺帽；15—從動輪；16—皮帶；17—主動輪；18—第一電機；19—離合器片；2—傳送帶；21—傳動輪；22—第三電機；3—飼料盆；31—讀卡器；32—連接桿；33—橫梁；34—滾輪A;4—滑槽；41—加速指示傳感器；42—鞭打指示傳感器；43—減速傳感器；44—停止傳感器；5—鏈輪傳動裝置；51—鏈條；511—擋桿；52—鏈輪；53—第四電機；6—鞭打裝置；61—鞭打支架；611—伸縮桿；612—第二氣缸；613—第二連接塊；614—第五電機；615—第二驅動輪；616—第二從動輪；617—傳動螺桿；618—第一軸承；619—第二軸承；62—第六電機；63—偏心輪；64—杠桿支點；65—限位桿；66—彈性長鞭桿；671—拉線；672—定滑輪；673—重物；68—彈簧；69—滾輪B。14a—左氣缸；14b—右氣缸；14c—左氣缸活塞桿；14d—右氣缸活塞桿；14e—左固定件；14f—右固定件；14g—左限位檔桿；14h—右限位檔桿；14i—左固定槽；14j—右固定槽。1401—第二電機；1402—第一驅動輪；1403—第一從動輪；1404—上軸承；1405—下軸承；1406—第一傳動螺桿；1407—第一連接塊；1408—電機支架。具體實施方式下面結合圖1至圖15，對本發明做進一步說明：如圖1所示，本發明種公豬跑步機的一邊或兩邊設有多個種公豬豬圈1，每個豬圈1設有一圈門11，鎖桿13設置在圈門11上，該圈門11一端與門軸12連接，該圈門11另一端通過鎖定機構與門框14連接。該圈門11是可以從里外進行雙向開啟的圈門11，方便種公豬可以從豬圈1中出來走到傳動帶2上，也方便種公豬從傳送帶2回到豬圈1中。并且該圈門11的門軸12設置位置是靠近傳送帶2末端或鞭打裝置6方向（遠離飼料盆3的方向），而門圈11的鎖桿13設置的位置是靠近傳動帶2前端飼料盆3的方向，圈門11的寬度l不大于傳送帶的寬度L，并且圈門11完全打開后，圈門11與傳送帶的間隙（L-l）小于種公豬寬度，如此設置有利于種公豬出來時，只能往飼料盆3方向移動，而不會或不能往反方向（傳送帶末端）移動。在傳動帶2的最前端設有飼料盆3，在飼料盆3上設有讀卡器31，該讀卡器31讀取種公豬耳朵上電子標簽上的信息。傳動帶2的寬度小于種公豬的長度，讓種公豬無法無法進行轉向，確保種公豬的頭部永遠朝向飼料盆2。即傳動帶2的寬度小于種公豬進行轉向所需最小距離。如圖2所示，圈門11是可以實現自動開啟和關閉的。圈門11的門軸12一端與從動輪15連接，從動輪15與主動輪17之間通過皮帶16傳動連接，主動輪17與第一電機18的輸出轉軸連接。第一電機18工作時，帶動主動輪17、皮帶16和從動輪15轉動，最終使得門軸12、圈門11以及鎖桿13轉動。此外，通過皮帶16轉動的方式具有以下好處：當種公豬進出豬圈1時，如果種公豬撞擊圈門11的力量過大和圈門11開啟速度不能滿足種公豬進出的需要時，皮帶16可以出現打滑，避免種公豬給上述設備造成損害。如圖3所述，本發明中的圈門11還存在另外一種傳動結構以避免公豬撞擊圈門11的力量過大而造成設備的損害。即圈門11的門軸12一端直接與第一電機18連接，并且在門軸12上安裝離合器片19以防止種公豬沖撞力過大對設備的損害。如圖4所示，圈門11是可以從里外進行雙向開啟的圈門11，方便種公豬可以從豬圈1中出來走到傳送帶2上，也可以方便種公豬從傳送帶2回到豬圈1中。該雙向開啟結構的圈門11是通過一鎖定機構實現鎖定或開啟的。該鎖定機構包括外U型槽141和內U型槽142，外U型槽141和內U型槽142設置在與鎖桿13對應的門框14內。外U型槽141的兩側壁上對稱地設有第三出入口146和第四出入口148，第三出入口146和第四出入口148在水平方向形成通道。內U型槽142放置在外U型槽141內，且在內U型槽142的兩側壁上設有第一出入口145和第二出入口147，第一出入口145位于一側壁的上方，第二出入口147位于另一側壁的下方，第一出入口145和第二出入口147在水平方向沒有通道連通。內U型槽142通過螺帽149與傳動桿144一端固定連接，傳動桿144在第一氣缸143作用下上下移動。內U型槽142和螺帽149通過第一氣缸143作用下沿著垂直方向上下移動。圖4顯示的鎖定機構處于鎖定狀態，種公豬被關在豬圈1中，無法出去。具體來說，第一氣缸143驅動內U型槽142做垂直運動，使得外U型槽141上的第三出入口146和第四出入口148之間通道被內U型槽142側壁完全阻擋，圈門11的鎖桿13也限定于內U型槽142側壁之間。此時，第二出入口147和第四出入口148之間無法形成水平通道；同樣的，第三出入口146和第一出入口145之間也無法形成水平通道。如圖5所示，鎖定機構處于單向開啟狀態，即放種公豬出圈的開啟狀態。該圖顯示種公豬位于豬圈1內，圖中的鎖定機構左面是豬圈1內，鎖定機構右面是傳動帶2。此時要打開圈門11將種公豬放出，使得種公豬上傳動帶2進行跑步或進食。此時，以圖4中的鎖定機構位置為起始狀態，啟動第一氣缸143，第一氣缸143驅動傳動桿144向下移動使得內U型槽142和螺帽149也向下移動，并最終使得第三出入口146和第一出入口145之間形成水平通道，圈門11及其鎖桿13沒有被阻擋而可以通過第一電機18向外打開，種公豬就順利走出豬圈1。當種公豬順利走出豬圈1后，圈門11通過第一電機18的作用下重新關閉，使得圈門11的鎖桿13重新回到內U型槽142中，由于此時第二出入口147和第四出入口148之間無法形成水平通道，所以即使此時種公豬拱圈門11，圈門11也不會被打開，以確保種公豬被限定在傳動帶2上。如圖6所示，鎖定機構處于單向開啟狀態，即驅種公豬回圈的開啟狀態。該圖顯示種公豬位于傳送帶2上，圖中的鎖定機構左邊是豬圈1內，鎖定機構右面是傳動帶2。此時要打開圈門11將種公豬驅趕進豬圈1中。此時，以圖4或圖5中的鎖定機構位置為起始狀態，啟動第一氣缸143，第一氣缸143驅動傳動桿144使得內U型槽142和螺帽149向上移動，并最終使得第二出入口147和第四出入口148之間形成水平通道，圈門11及其鎖桿13沒有被阻擋并通過第一電機18向內打開，種公豬就可以順利走回豬圈1。當種公豬順利走回豬圈1后，圈門11在通過第一電機18作用下重新關閉，使得圈門11的鎖桿13重新回到內U型槽142中。由于此時第三出入口146和第一出入口145之間無法形成水平通道，所以即使豬圈1內的種公豬撞擊圈門11，圈門11也不會被打開，以確保種公豬被限定在豬圈1上。為了方便控制和減少機械運動時間，圖5和圖6中的鎖定機構在工作完成之后都可以回復到圖4中的位置進行待命，以縮短圈門11開啟時間。如圖7所示，本發明種公豬跑步機中豬圈圈門的鎖定機構還存在第二種結構。具體來說，該鎖定機構包括外U型槽141和內U型槽142，外U型槽141和內U型槽142設置在與鎖桿13對應的門框14內。外U型槽141的兩側壁上對稱地設有第三出入口146和第四出入口148，第三出入口146和第四出入口148在水平方向形成通道。內U型槽142放置在外U型槽141內，且在內U型槽142的兩側壁上設有第一出入口145和第二出入口147，第一出入口145位于一側壁的上方，第二出入口147位于另一側壁的下方，第一出入口145和第二出入口147在水平方向沒有形成水平通道。內U型槽142通過螺帽149與傳動桿144一端固定連接。第二電機1401帶動第一驅動輪1402轉動，第一驅動輪1402通過齒輪咬合給第一從動輪1403傳動，第一從動輪1403與第一傳動螺桿1406固定連接，第一傳動螺桿1406兩端分別通過上軸承1404和下軸承1405進行限位，第一傳動螺桿1406與第一連接塊1407的一端通過螺紋的方式進行連接組成一螺紋傳動副，第一連接塊1407的另一端與傳動桿144另一端固定連接。第二電機1401通過第一驅動輪1402和第一從動輪1403傳動，使得第一傳動螺桿1406轉動，進一步使得第一傳動螺桿1406上的第一連接塊1407沿第一傳動螺桿1406軸向上下移動，從而最終讓傳動桿144和內U型槽142到達所需的位置。如圖8所示，本發明中的鎖定機構還具有第三種機構：其由左氣缸14a和右氣缸14b組成，左氣缸14a驅動左氣缸活塞桿14c伸縮，右氣缸14b驅動右氣缸活塞桿14d伸縮。左氣缸活塞桿14c通過左固定件14e與左限位檔桿14g固定連結,右氣缸活塞桿14d通過右固定件14f與右限位檔桿14h固定連接，左限位檔桿14g下方設有供其插入固定的左固定槽14i，右限位檔桿14h下方設有供其插入固定的右固定槽14j。該鎖定機構工作原理如下：當種公豬位于豬圈1中時，左限位檔桿14g和右限位檔桿14h分別固定在左固定槽14i和右固定槽14j中，圈門11的鎖桿13限于位于左限位檔桿14g和右限位檔桿14h之間。當需要將豬圈1中的種公豬放出時，則開啟右氣缸14b，右氣缸活塞桿14d伸縮使得右限位檔桿14h向上運動使得鎖桿13向右運動的通道打開，因此圈門11可以向外側打開，種公豬可以進入到傳送帶2上。當需要將傳送帶2的種公豬趕回豬圈11中時，則開啟左氣缸14a，左氣缸活塞桿14c伸縮使得左限位檔桿14g向上運動，因而鎖桿13向左運動的通道打開，圈門11就可以向內側打開，種公豬可以回到豬圈1內。如圖9所示，飼料盆3設置在傳送帶2的最前端并且是可以沿著傳送帶移動方向移動，其移動對于實現自動驅趕種公豬回豬圈1起到關鍵的作用。飼料盆3上方設有滑槽4，該滑槽4與傳送帶2平行設置。該滑槽4中設有可行走的滾輪A34，滾輪A34通過軸承與連接桿32一端連接，連接桿32另一端與飼料盆3固定連接。滾輪A34通過鏈輪傳動裝置5的作用下沿著滑槽4來回移動，并且也帶動飼料盆3來回移動。圖9中滑槽4為對稱設置的兩個U型鋼槽，兩個滾輪A34通過橫梁33連接，連接桿32連接在橫梁33上，兩個滾輪A34分別通過一軸承與橫梁33兩端連接。通過兩個滑槽4可以更好的平衡飼料盆3。如圖10所示，鏈輪傳動裝置5包括鏈條51、兩個鏈輪52以及第四機電53，第四電機53驅動一個鏈輪52轉動，兩個鏈輪52通過鏈條51連接，鏈條51上設立兩個檔桿511，橫梁33位于兩個檔桿511之間。鏈條51來回運動過程中，兩個檔桿511可以分別推動橫梁33朝著相對方向運動，從而實現飼料盆3沿著傳動帶2運動方向來回運動。如圖11所示，該鏈輪傳動裝置5還可以存在另外一種結構：其包括鏈條51、兩個鏈輪52以及第四電機53，第四電機53驅動一個鏈輪52轉動，兩個鏈輪52通過鏈條51連接。連接桿32一端直接固定在鏈條51上，連接桿32另一端與飼料盆3固定連接。此時，鏈條51和鏈輪52的承載力足夠大，就可以不用滑槽和滾輪A了。如圖12所示，鞭打裝置6是本發明中重要部件之一，如果種公豬不按照飼養員的意愿在傳送帶2上跑步或者直接躺在傳送帶2上時，將起不到鍛煉種公豬的效果，而且傳送帶2的工作還會造成設備撞上種公豬，所以此時需要鞭打裝置6的協助。此外，當種公豬鍛煉完之后，如果不愿意進入豬圈1內時，也需要鞭打裝置6的幫忙，將種公豬趕回豬圈1內。鞭打裝置6包括鞭打支架61、第六電機62、偏心輪63、杠桿支點64、彈性長鞭桿66以及彈簧68。彈性長鞭桿66末端位于偏心輪63的轉動行程上，偏心輪63通過第六電機62驅動旋轉，第六電機62安裝在鞭打支架61上，彈性長鞭桿66中部設有一杠桿支點64，杠桿支點64前端的彈性長鞭桿66用于鞭打種公豬，杠桿支點64后端的彈性長鞭桿66通過彈簧68與其上方的鞭打支架61連接。因而，當?shù)诹姍C62工作時，偏心輪63轉動過程中將反復抬起彈性長鞭桿66末端，彈性長鞭桿66在杠桿原理的作用下，其前端也將反復上下擺動。同時，通過彈簧68對彈性長鞭桿66進行限位，確保其不會大的偏移而無法復位。為了避免彈性長鞭桿66前端的振動幅度過大，在彈性長鞭桿66前端下方設有一限位桿65，該限位桿65可以限制彈性長鞭桿66鞭打幅度，避免將種公豬打疼痛，也可以使得飼養動物更加人性。該鞭打裝置6也是需要進行移動的，所以鞭打支架61與連接桿連接，連接桿通過軸承與滾輪B69連接，滾輪B69在滑槽中滾動。該滑槽沿著傳動帶2移動方向延伸。鞭打裝置6沿著傳送帶2移動方向移動并且其鞭打支架61下端頂著種公豬臀部，使得種公豬位于傳送帶上時鞭打裝置6始終貼在種公豬后方。該鞭打裝置6可以與飼料盆3共用一套滑槽4，鞭打裝置6與飼料盆3也可以各自使用獨立的滑槽。該滑槽的作用是確保鞭打裝置6可以沿著傳送帶2運動方向來回移動。該鞭打裝置6還通過拉線671與一重物673連接，使得鞭打裝置6如果沒有被固定或阻擋的情形下，將一直會往傳送帶2前方移動。具體來說，還包括一定滑輪672，定滑輪672設置在滑槽4的前端，拉線671繞過定滑輪672后與重物673連接，重物673的質量大于鞭打裝置6的質量。該鞭打裝置6上還設置一位置傳感器，該位置傳感器用于監測鞭打裝置6和種公豬所處傳送帶上的位置。此外，該鞭打裝置6在種公豬不在傳送帶2時，需要被固定在滑槽4后端，不然該鞭打裝置6將會移動到滑槽4最前端與飼料盆3發生碰撞。鞭打裝置6需要一鎖定部件進行位置鎖定。該鎖定部件由氣缸612和伸縮桿611組成。具體來說，在滑槽4后端底部開孔，鞭打支架61上設有一氣缸612，氣缸612驅使伸縮桿611進出滑槽4后端底部的孔內，從而實現鞭打裝置6的固定和運動。作為鎖定部件替換技術手段之一，伸縮桿611也可以通過電機驅動進出滑槽4后端底部的孔內。如圖13所示，第五電機614固定在鞭打支架61上，第五電機614帶動第二驅動輪615轉動，第二驅動輪615通過齒輪咬合給第二從動輪616傳動，第二從動輪616與傳動螺桿617固定連接，傳動螺桿617兩端分別通過上第一軸承618和第二軸承619進行限位，傳動螺桿617與第二連接塊613的一端通過螺紋的方式進行連接，第二連接塊613的另一端與伸縮桿611固定連接。在第五電機614驅動下，伸縮桿611可以進出滑槽4后端底部的孔內，從而也能實現鞭打裝置6的固定和運動。如圖14所示，種公豬未能按照要求的速度在傳送帶上奔跑時，啟動鞭打裝置6打擊種公豬臀部使其加速奔跑；反之，鞭打裝置6則不啟動；鞭打裝置6的啟動通過鞭打傳感器42采集種公豬位置信號來判斷。具體來說，在滑槽4的沿著傳送帶移動的方向依次設有多種傳感器：加速指示傳感器41、鞭打指示傳感器42、減速傳感器43以及停止傳感器44。鞭打裝置6在滑槽4中移動時，可能會觸發上述四種傳感器。加速指示傳感器41和減速傳感器43可以設置多個。鞭打裝置6觸發不同的加速指示傳感器41時，傳送帶2傳輸?shù)乃俾拾l(fā)生改變，觸發越靠近傳送帶2前部（靠近飼料盆）的加速傳感器41時，傳送帶傳輸速率越快。鞭打裝置6觸發不同的減速傳感器43時，傳送帶2傳輸?shù)乃俾拾l(fā)生改變，觸發越靠近傳送帶2后部的減速傳感器43時，傳送帶傳輸速率越慢。也可以在傳送帶2兩側設置加速指示傳感器41、鞭打指示傳感器42、減速傳感器43以及停止傳感器44，通過種公豬直接觸發上述傳感器。種公豬觸發不同的加速指示傳感器41時，傳送帶2傳輸?shù)乃俾拾l(fā)生改變，觸發越靠近傳送帶2前部（靠近飼料盆）的加速傳感器41時，傳送帶傳輸速率越快。種公豬觸發不同的減速傳感器43時，傳送帶2傳輸?shù)乃俾拾l(fā)生改變，觸發越靠近傳送帶2后部的減速傳感器43時，傳送帶傳輸速率越慢。如圖15所示，該鞭打裝置6可以與飼料盆3共用一套滑槽4，但是該滑槽是傾斜設置的，其靠近傳送帶2前端的一端位置較低，其靠近傳送帶2后端的一端位置較高，因而解鎖后的鞭打裝置6在自身重力的作用下可以使得鞭打裝置6沒有被固定或阻擋的情形下，將一直會往傳送帶2前方移動。因而，也就省去了附圖14中的重物673設置。本發明公豬跑步機工作原理或工作方法如下：步驟1、通過計算機自動開啟一個豬圈1的圈門11，使得豬圈1內的種公豬從豬圈內進入傳送帶2上；其他豬圈1的圈門11不開啟。具體來說，種公豬在靠近圈門11時，圈門11上的RFID讀卡器讀取到種公豬耳朵上的電子標簽信息并發送至計算機，計算機根據該種公豬上次跑步的時間點、時間長度、進食時間點以及進食量參數信息判斷是否讓該種公豬進行跑步或進食；當計算機判斷需要讓該種公豬跑步或進食時，計算機先啟動第一氣缸143（或第二電機1401或右氣缸14b），使得鎖定機構解鎖，然后啟動第一電機18，使得圈門11向豬圈1外打開，種公豬可以進入到傳送帶2上。步驟2、種公豬沿著傳送帶2靠近飼料盆3處，飼料盆3上的讀卡器讀到種公豬耳朵上的電子標簽信息后，通過計算機控制喂料器向飼料盆3中裝填飼料或通過人工向飼料盆3中裝填飼料吸引種公豬進食，同時再次啟動第一電機18使得圈門11關閉。步驟3、計算機解鎖鞭打裝置6的鎖定部件使得鞭打裝置6在滑槽4中移動，鞭打裝置6在重物的作用下或者傾斜的滑槽的作用下向飼料盆3方向滑動，并最終頂住種公豬的屁股上。步驟4、啟動第三電機22使得傳動帶2開始轉動，種公豬開始跑步；當種公豬奔跑位于傳送帶2前端跑步時，鞭打裝置6將會觸動滑槽4上的加速指示傳感器41或者種公豬自己直接觸發加速指示傳感器41，計算機根據加速指示傳感器41的信號提高傳送帶2轉動速度；當種公豬不積極奔跑位于傳動帶2中間時，鞭打裝置6將會觸發滑槽4上的鞭打指示傳感器42或者種公豬自己直接觸發鞭打指示傳感器42，計算機根據鞭打指示傳感器42的信號啟動鞭打裝置6，使得彈性長鞭桿66敲打種公豬督促其積極奔跑；當種公豬的位置使得鞭打裝置6觸發滑槽4上的減速傳感器43或種公豬自己直接觸發減速傳感器43時，計算機根據減速傳感器43的信號降低傳送帶2轉動速度同時鞭打裝置6繼續鞭打；當種公豬的位置使得鞭打裝置6觸發滑槽4上的停止傳感器44時或種公豬直接觸發停止傳感器44時，計算機根據停止傳感器44的信號停止傳動帶2和鞭打裝置6，以免設備撞傷種公豬。步驟5，當傳動帶2移動的時間、移動的距離達到種公豬運動預定值后，或者種公豬自身導致傳送帶2停止后，或者種公豬進食完畢后，將種公豬送回豬圈1中。將種公豬送回豬圈1中也可以實現自動化操作，具體分為以下三種情形：（1）步驟5.1.1，當種公豬停止在自己圈門11與傳送帶2末端之間的任何位置時，首先將飼料盆3通過鏈輪傳動裝置5送至該種公豬所屬豬圈1的圈門11外側進行定位。計算機根據豬圈中的讀卡器讀出的信息知曉該種公豬所屬的豬圈1，因而可以有效精確的控制飼料盆3的移動行程距離。飼料盆3移動至圈門11外側處時不要阻擋圈門11開關門的軌跡。步驟5.1.2、根據鞭打裝置6上的位置傳感器計算出種公豬距離其所屬的豬圈1距離L,計算機控制傳送帶2向前移動L—a距離（a為安全長度）將種公豬運送至其自己所屬的圈門11門口，種公豬被飼料盆3和鞭打裝置6限制在其豬圈的圈門11門口處。步驟5.1.3、開啟圈門11鎖定機構，并且啟動第一電機18，使得圈門11向豬圈1內打開。步驟5.1.4、啟動鞭打裝置6，將種公豬趕入豬圈1內。步驟5.1.5、再啟動第一電機18，使得圈門11關閉。（2）步驟5.2.1、當種公豬停止在自己圈門11與傳送帶2前端飼料盆之間的任何位置時，根據鞭打裝置上位置傳感器計算出種公豬種公豬距離其所屬的豬圈1距離L,計算機控制傳送帶2向后移動L+a距離（a為安全長度）將種公豬運送至其自己所屬的圈門11門口，步驟5.2.2、將飼料盆3通過鏈輪傳動裝置5送至該種公豬所屬豬圈1的圈門11外側進行定位。計算機根據豬圈中的讀卡器讀出的信息知曉該種公豬所屬的豬圈1，因而可以有效精確的控制飼料盆3的移動行程距離。飼料盆3移動至圈門11外側處時不要阻擋圈門11開關門的軌跡。步驟5.2.3、開啟圈門11鎖定機構，并且啟動第一電機18，使得圈門11向豬圈1內打開。步驟5.2.4、啟動鞭打裝置6，將種公豬趕入豬圈1內。步驟5.2.5、再啟動第一電機18，使得圈門11關閉。（3）步驟5.3.1、當種公豬停止的位置是位于自己豬圈的圈門11處時，首先將飼料盆3通過鏈輪轉動裝置5送至該種公豬所屬豬圈1的圈門11外側進行定位。步驟5.3.2、開啟圈門11鎖定機構，并且開啟第一電機18，使得圈門11向豬圈1內打開。步驟5.3.3、啟動鞭打裝置6，將種公豬趕入豬圈1內。步驟5.3.4、再啟動第一電機18，使得圈門11關閉。步驟6、再次啟動鏈輪傳動裝置5，鏈輪傳動裝置5推動飼料盆3向鞭打裝置6方向移動，飼料盆3與鞭打裝置6接觸后推著鞭打裝置6移動至傳動帶2末端后，啟動鞭打裝置6的鎖定部件，將鞭打裝置6固定在滑槽4上。步驟7、飼料盆3通過鏈輪傳動裝置5回到傳動帶2前端。上述步驟完成了一只種公豬的跑步過程，如果需要對另外一只種公豬進行跑步訓練，則再次重復步驟1—7。該公豬跑步機不僅僅是作為跑步機使用，還兼具喂料功能，傳送帶前端的飼料盆可以實現對種公豬的喂料功能，其工作步驟只要上述步驟1、2、3、5、6和7的結合即可。這種跑步機和喂料的結合，不僅僅大大提高了種公豬運動的積極性，而且也大大節省了設備重復設置造成的浪費。上面結合附圖對本發明進行了示例性的描述，顯然本發明的實現并不受上述方式的限制，只要采用了本發明的方法構思和技術方案進行的各種改進，或未經改進將本發明的構思和技術方案直接應用于其它場合的，均在本發明的保護范圍內。
