本發明涉及一種喂料裝置，尤其涉及一種畜牧業用雙向喂料裝置。

背景技術：

畜牧業是利用畜禽等已經被人類馴化的動物，或者鹿、狐、貂、水獺、鵪鶉等野生動物的生理機能，通過人工飼養、繁殖，使其將牧草和飼料等植物能轉變為動物能，以取得肉、蛋、奶、羊毛、山羊絨、皮張、蠶絲和藥材等畜產品的生產部門。區別于自給自足家畜飼養，畜牧業的主要特點是集中化、規?；?、并以營利為生產目的。是人類與自然界進行物質交換的極重要環節。畜牧業是農業的組成部分之一，與種植業并列為農業生產的兩大支柱。

畜牧業主要包括牛、馬、驢、騾、駱駝、豬、羊、雞、鴨、鵝、兔、蜂等家畜家禽飼養業和鹿、貂、水獺、麝等野生經濟動物馴養業。它不但為紡織、油脂、食品、制藥等工業提供原料，也為人民生活提供肉、乳、蛋、禽等豐富食品，為農業提供役畜和糞肥。故搞好畜牧業生產對于促進經濟發展，改善人民生活，增加出口物資，增強民族團結都具有十分重要的意義。發展畜牧業的條件是：自然條件適宜，即光、熱、水、土適合各類牧草和牲畜的生長發育，草場面積較大，質量較好，類型較多；有一定的物質基礎，生產潛力很大，能做到投資少、見效快、收益高；廣大農民具有從事畜牧業生產的經驗和技能等。畜牧業的類型很多，其中按飼料種類、畜種構成、經營方式，可 分為牧區畜牧業、農區畜牧業和城郊畜牧業。

現有的畜牧業用喂料裝置存在操作復雜、工作效率低、自動化程度低的缺點，因此亟需設計一種操作簡單、工作效率高、自動化程度高的畜牧業用雙向喂料裝置。

技術實現要素：

(1)要解決的技術問題

本發明為了克服現有的畜牧業雙向喂料裝置存在操作復雜、工作效率低、自動化程度低的缺點，本發明要解決的技術問題是提供一種操作簡單、工作效率高、自動化程度高的畜牧業用雙向喂料裝置。

(2)技術方案

為了解決上述技術問題，本發明提供了這樣一種畜牧業用雙向喂料裝置，包括有氣缸、第二彈簧、支撐板、第一彈簧、飼料箱、葉片、轉桿、蓋子、齒條、軸承座、齒輪、支撐架、推車和支桿；推車頂部中間設有支撐架，支撐架中部左右兩側對稱設有軸承座，軸承座上均設有轉桿，轉桿上均設有齒輪，轉桿末端均設有葉片，支撐架上部左右兩側對稱設有飼料箱，左側飼料箱右側與右側飼料箱左側均設有第二小孔，左右兩側轉桿分別穿過左右兩側第二小孔，葉片位于飼料箱內，飼料箱底部均設有第一小孔，支撐架頂部設有氣缸，氣缸上端設有支撐板，支撐板底部左右兩側均對稱連接有齒條，齒條與齒輪嚙合，支撐板底部左右兩側均設有第二彈簧，第二彈簧位于齒條外側，左右兩側的第二彈簧分別與左右兩側的飼料箱的頂部連接，支撐 板底部左右兩側均設有支桿，左右兩側支桿均設在左右兩側第二彈簧的外側，左右兩側支桿上部均設有第一彈簧，支桿底端均設有蓋子，蓋子頂部與飼料箱底部接觸，蓋子位于第一小孔正下方。

優選地，還包括有激振器，左右兩側的飼料箱外側中部均設有激振器。

優選地，還包括有加強筋，推車頂部左右兩側與支撐架下部左右兩側之間均設有加強筋。

優選地，還包括有支撐桿，支撐架中部設有支撐桿，左右兩側支撐桿分別與左右兩側飼料箱連接。

優選地，還包括有第三小孔，左右兩側支桿下部均勻地設有第三小孔。

優選地，支撐架材質為HT200。

優選地，支撐板材質為Q235鋼。

工作原理：當需要喂飼料時，工作人員將飼料箱內裝如適量的飼料，工作人員推動推車，當推車上的第一小孔位于合適位置時，工作人員控制氣缸縮短，從而帶動支撐板向下移動，支撐板向下移動進而帶動支桿向下移動，支桿向下移動帶動蓋子向下移動，飼料通過第一小孔漏出，第一彈簧處于壓縮狀態，工作人員緩慢地推動推車，當添加到一定的飼料后，再控制氣缸伸長，從而帶動支撐板向上移動，支撐板向上移動進而帶動支桿向上移動，支桿向上移動帶動蓋子向上移動，擋住第一小孔，當第一小孔被擋住后，關閉氣缸。若要再次喂料，則重復以上操作，因為工作人員都是持續喂料，所以在喂料時會不斷 地控制氣缸伸長和縮短，帶動齒條不斷的上下運動，齒條不斷的上下運動帶動齒輪順時針和逆時針交替轉動，從而帶動轉桿不斷地轉動，進而使葉片轉動，葉片攪拌著里面的飼料，從而防止堵塞第一小孔，影響飼料的漏出，增加喂料效果。

因為還包括有激振器，左右兩側的飼料箱外側中部均設有激振器，喂料時，控制激振器工作，隨著激振器的震動，可以更好地防止飼料箱中的飼料板結，增加喂料速度，當喂料結束后，關閉激振器。

因為還包括有加強筋，推車頂部左右兩側與支撐架下部左右兩側之間均設有加強筋，可以增加裝置的穩定性，從而提高裝置的安全性。

因為還包括有支撐桿，支撐架中部設有支撐桿，左右兩側支撐桿分別與左右兩側飼料箱連接，支撐桿防止左右兩側的飼料箱脫落下來，使飼料箱安裝地更加牢固。

因為還包括有第三小孔，左右兩側支桿下部均勻設有第三小孔，減輕支桿重量，增加攪拌效果。

因為支撐架材質為HT200，鑄造性能和減震性能好，提高裝置使用效率。

因為支撐板材質為Q235鋼，Q235鋼的硬度高，可以增加該裝置的使用年限。

(3)有益效果

本發明達到了操作簡單、工作效率高、自動化程度高的效果，利用本裝置可以更加方便地對經濟動物進行喂養，提高工作效率，從而加大工作力度。

附圖說明

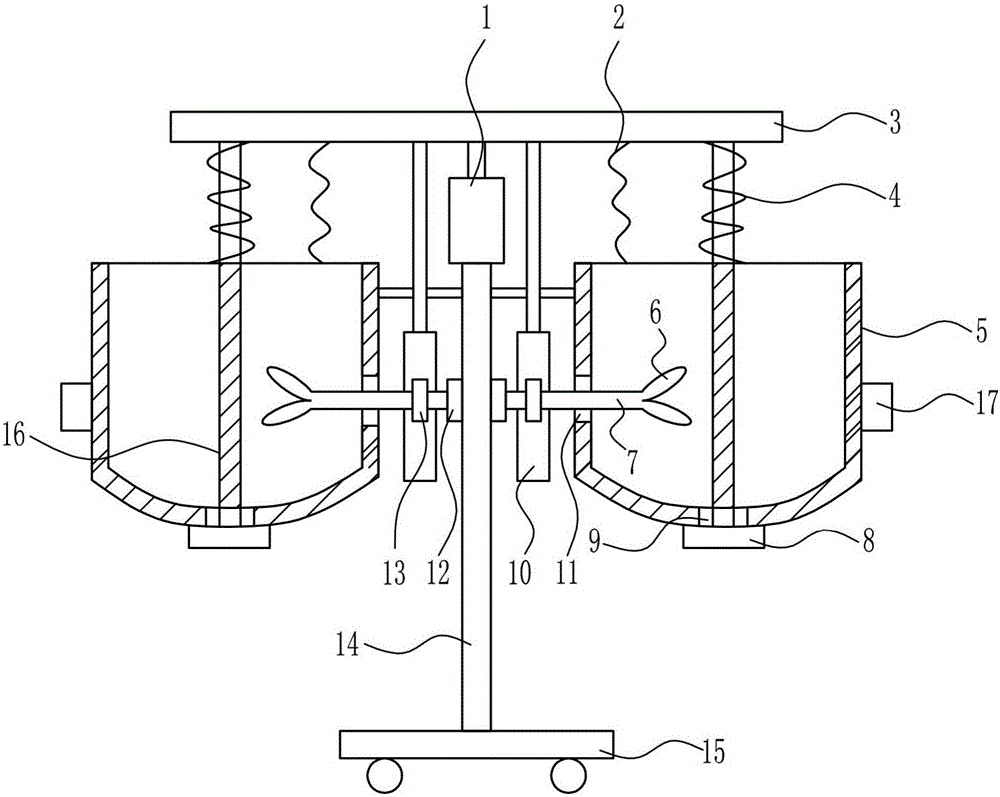

圖1為本發明的第一種主視結構示意圖。

圖2為本發明的第二種主視結構示意圖。

圖3為本發明的第三種主視結構示意圖。

圖4為本發明的第四種主視結構示意圖。

圖5為本發明的第五種主視結構示意圖。

附圖中的標記為：1-氣缸，2-第二彈簧，3-支撐板，4-第一彈簧，5-飼料箱，6-葉片，7-轉桿，8-蓋子，9-第一小孔，10-齒條，11-第二小孔，12-軸承座，13-齒輪，14-支撐架，15-推車，16-支桿，17-激振器，18-加強筋，19-支撐桿，20-第三小孔。

具體實施方式

下面結合附圖和實施例對本發明作進一步的說明。

實施例1

一種畜牧業用雙向喂料裝置，如圖1-5所示，包括有氣缸1、第二彈簧2、支撐板3、第一彈簧4、飼料箱5、葉片6、轉桿7、蓋子8、齒條10、軸承座12、齒輪13、支撐架14、推車15和支桿16；推車15頂部中間設有支撐架14，支撐架14中部左右兩側對稱設有軸承座12，軸承座12上均設有轉桿7，轉桿7上均設有齒輪13，轉桿7末端均設有葉片6，支撐架14上部左右兩側對稱設有飼料箱5，左側飼料箱5右側與右側飼料箱5左側均設有第二小孔11，左右兩側轉桿7分別穿過左右兩側第二小孔11，葉片6位于飼料箱5內，飼料箱5底部均設有第一小孔9，支撐架14頂部設有氣缸1， 氣缸1上端設有支撐板3，支撐板3底部左右兩側均對稱連接有齒條10，齒條10與齒輪13嚙合，支撐板3底部左右兩側均設有第二彈簧2，第二彈簧2位于齒條10外側，左右兩側的第二彈簧2分別與左右兩側的飼料箱5的頂部連接，支撐板3底部左右兩側均設有支桿16，左右兩側支桿16均設在左右兩側第二彈簧2的外側，左右兩側支桿16上部均設有第一彈簧4，支桿16底端均設有蓋子8，蓋子8頂部與飼料箱5底部接觸，蓋子8位于第一小孔9正下方。

還包括有激振器17，左右兩側的飼料箱5外側中部均設有激振器17。

還包括有加強筋18，推車15頂部左右兩側與支撐架14下部左右兩側之間均設有加強筋18。

還包括有支撐桿19，支撐架14中部設有支撐桿19，左右兩側支撐桿19分別與左右兩側飼料箱5連接。

還包括有第三小孔20，左右兩側支桿16下部均勻地設有第三小孔20。

支撐架14材質為HT200。

支撐板3材質為Q235鋼。

工作原理：當需要喂飼料時，工作人員將飼料箱5內裝如適量的飼料，工作人員推動推車15，當推車15上的第一小孔9位于合適位置時，工作人員控制氣缸1縮短，從而帶動支撐板3向下移動，支撐板3向下移動進而帶動支桿16向下移動，支桿16向下移動帶動蓋子8向下移動，飼料通過第一小孔9漏出，第一彈簧4處于壓 縮狀態，工作人員緩慢地推動推車15，當添加到一定的飼料后，再控制氣缸1伸長，從而帶動支撐板3向上移動，支撐板3向上移動進而帶動支桿16向上移動，支桿16向上移動帶動蓋子8向上移動，擋住第一小孔9，當第一小孔9被擋住后，關閉氣缸1。若要再次喂料，則重復以上操作，因為工作人員都是持續喂料，所以在喂料時會不斷地控制氣缸1伸長和縮短，帶動齒條10不斷的上下運動，齒條10不斷的上下運動帶動齒輪13順時針和逆時針交替轉動，從而帶動轉桿7不斷地轉動，進而使葉片6轉動，葉片6攪拌著里面的飼料，從而防止堵塞第一小孔9，影響飼料的漏出，增加喂料效果。

因為還包括有激振器17，左右兩側的飼料箱5外側中部均設有激振器17，喂料時，控制激振器17工作，隨著激振器17的震動，可以更好地防止飼料箱5中的飼料板結，增加喂料速度，當喂料結束后，關閉激振器17。

因為還包括有加強筋18，推車15頂部左右兩側與支撐架14下部左右兩側之間均設有加強筋18，可以增加裝置的穩定性，從而提高裝置的安全性。

因為還包括有支撐桿19，支撐架14中部設有支撐桿19，左右兩側支撐桿19分別與左右兩側飼料箱5連接，支撐桿19防止左右兩側的飼料箱5脫落下來，使飼料箱5安裝地更加牢固。

因為還包括有第三小孔20，左右兩側支桿16下部均勻設有第三小孔20，減輕支桿16重量，增加攪拌效果。

因為支撐架14材質為HT200，鑄造性能和減震性能好，提高裝 置使用效率。

因為支撐板3材質為Q235鋼，Q235鋼的硬度高，可以增加該裝置的使用年限。

以上所述實施例僅表達了本發明的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本發明專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本發明的保護范圍。因此，本發明專利的保護范圍應以所附權利要求為準。
