本發明涉及實驗室用具領域，具體為一種植物標本用的儲存裝置。

背景技術：

制作植物標本是解決植物學教具問題的有力手段之一。課堂教學中若有植物的活體，更加利于學生加深認識。使用植物標本，能夠避免部分植物具有區域性、季節性的限制。同時，植物標本保存了植物的形狀與色彩，以便日后的重新觀察與研究。少數植物標本也具有收藏的價值，植物標本一般進過干燥處理后，標本放在臺紙上，再將臺紙固定在框架中，而后將標本放置在標本箱中，而傳統的標本箱內放置的標本雜亂無章，管理比較麻煩。

技術實現要素：

本發明的目的在于提供一種植物標本用的儲存裝置，用于克服現有技術中的上述缺陷。

根據本發明的植物標本用的儲存裝置，包括箱體，其中，所述箱體的內部空間包括底部的用于多個標本組件的儲存區域、上部的伸縮滑動區域以及上部前側的敞口區域；其中，所述多個標本組件的每個包括包括懸掛架以及位于所述懸掛架兩側的升降驅動螺桿和由所述升降驅動螺桿驅動的升降托架，所述懸掛架中設置有懸掛區域，所述懸掛架的上頂壁安裝有用以懸掛標本的掛鉤， 所述升降驅動螺桿由安裝于所述箱體的相鄰內壁上的驅動電機驅動；其中，所述箱體的位于所述懸掛架兩側的內側壁上分別固定設置有前后延伸的導向肋，每個導向肋中均設置有供所述升降驅動螺桿和升降托架的主體部穿過的通孔，所述導向肋在位于所述通孔外側的末端處設置有斜面滑動承托部，所述斜面滑動承托部的上下側面上分別設置有上滑動斜面和下頂壓斜面，所述上滑動斜面用以在所述懸掛架處于在上位置狀態時與彈性伸縮地設置于所述懸掛架的底部側面中的彈性伸縮支承銷的下斜面可滑動地接合，所述下頂壓斜面用以在所述懸掛架從在下位置狀態被提升時與所述彈性伸縮支承銷的上斜面接合以將所述彈性伸縮支承銷頂壓壓縮；所述主體部的上下兩端分別設置有在向內方向上延伸超出所述導向肋的所述斜面滑動承托部的上夾持凸出和下夾持凸出用以夾持所述懸掛架，所述懸掛架在與所述上夾持凸出接合的部位之上設置有前后推動接合部，所述前后推動接合部的左右兩側分別設置有彈性接合面用以在所述懸掛架由所述升降驅動螺桿提升至所述在上位置狀態時分別與設置于所述箱體內且左右分開設置的螺旋驅動桿接合，從而實現懸掛架前后方向的運動，可方便標本的儲存和取出；所述驅動電機的外側還安裝隔音罩，所述隔音罩的內壁上貼附有消音棉，所述消音棉用以吸收所述驅動電機運行時所產生的噪音；所述柜體的外端面安裝有指示燈，所述下夾持凸出的下端安裝有控制所述指示燈開啟的接觸開關，當所述安裝固定架被驅動向下運行且所述接觸開關與所述柜體的底壁接觸時，所述接觸開關控制所述指示燈亮起，從而提示所述安裝固定架安裝在位；所述上斜面中設置有滾珠槽，所述滾珠槽中安裝有滾珠，所述滾珠用以與所述下頂壓斜面接觸，從而可將所述彈性伸縮支承銷順利頂壓壓縮，從而使運行順暢。

本發明的裝置中，由于可將標本放入設置好的儲存區域中，可避免放置雜亂，從而方便管理，通過設置能夠向內伸出超過導向肋的夾持部，可根據需要選擇性地將懸掛架向上和向下兩個方向上進行驅動。通過設置導向肋，其與伸縮性支承件配合，能夠在允許懸掛架上下運動的前提下，實現提升后的滑動支承。通過設置位于導向肋中的通孔，能夠提供對于懸掛架升降的驅動動力傳遞。整個裝置運行可靠。

附圖說明

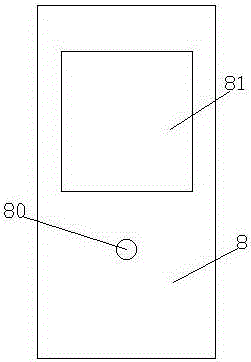

圖1是本發明的植物標本用的儲存裝置的整體外觀示意圖。

圖2是圖1中植物標本用的儲存裝置內部結構的側視示意圖。

圖3是圖1中的植物標本用的儲存裝置的剖視性結構示意圖，其中所選擇的標本處于在下位置狀態。

圖4是圖3中的植物標本用的儲存裝置在所選擇的標本處于在上位置狀態的圖示。

圖5是圖4中的裝置在彈性伸縮支承銷處的局部放大示意圖。

具體實施方式

下面結合圖1-5對本發明進行詳細說明。

根據本發明的實施例的一種植物標本用的儲存裝置，包括箱體8，其中，所述箱體8的內部空間包括底部的用于多個標本組件88的儲存區域82、上部的伸縮滑動區域83以及上部前側的敞口區域81；其中，所述多個標本組件88的每個包括包括懸掛架7以及位于所述懸掛架7兩側的升降驅動螺桿51和由所述升降驅動螺桿51驅動的升降托架6，所述懸掛架7中設置有懸掛區域87，所述懸掛架7的上頂壁安裝有用以懸掛標本871的掛鉤70， 所述升降驅動螺桿51由安裝于所述箱體8的相鄰內壁上的驅動電機5驅動；其中，所述箱體8的位于所述懸掛架7兩側的內側壁上分別固定設置有前后延伸的導向肋4，每個導向肋4中均設置有供所述升降驅動螺桿51和升降托架6的主體部穿過的通孔40，所述導向肋4在位于所述通孔40外側的末端處設置有斜面滑動承托部，所述斜面滑動承托部的上下側面上分別設置有上滑動斜面41和下頂壓斜面42，所述上滑動斜面41用以在所述懸掛架7處于在上位置狀態時與彈性伸縮地設置于所述懸掛架7的底部側面中的彈性伸縮支承銷72的下斜面78可滑動地接合，所述下頂壓斜面42用以在所述懸掛架7從在下位置狀態被提升時與所述彈性伸縮支承銷72的上斜面79接合以將所述彈性伸縮支承銷72頂壓壓縮；所述主體部的上下兩端分別設置有在向內方向上延伸超出所述導向肋4的所述斜面滑動承托部的上夾持凸出62和下夾持凸出63用以夾持所述懸掛架7，所述懸掛架7在與所述上夾持凸出62接合的部位之上設置有前后推動接合部71，所述前后推動接合部71的左右兩側分別設置有彈性接合面711用以在所述懸掛架7由所述升降驅動螺桿51提升至所述在上位置狀態時分別與設置于所述箱體8內且左右分開設置的螺旋驅動桿84接合，從而實現懸掛架7前后方向的運動，可方便標本的儲存和取出；所述驅動電機5的外側還安裝隔音罩50，所述隔音罩50的內壁上貼附有消音棉，所述消音棉用以吸收所述驅動電機5運行時所產生的噪音；所述柜體8的外端面安裝有指示燈80，所述下夾持凸出63的下端安裝有控制所述指示燈80開啟的接觸開關48，當所述安裝固定架7被驅動向下運行且所述接觸開關48與所述柜體8的底壁接觸時，所述接觸開關48控制所述指示燈80亮起，從而提示所述安裝固定架7安裝在位；所述上斜面79中設置有滾珠槽，所述滾珠槽中安裝有滾珠76，所述滾珠76用以與所述下頂壓斜面42接觸，從而可將所述彈性伸縮支承銷72順利頂壓壓縮，從而使運行順暢。

有益地，所述導向肋4始終位于所述上夾持凸出62和下夾持凸出63之間。

有益地或示例性地，其中，所述升降托架6的主體部的內側面與所述導向肋4的通孔40的內側側壁平面地配合，從而得以在上下方向?qū)颉?/p>

由于可將標本放入設置好的儲存區域中，可避免放置雜亂，從而方便管理，通過設置能夠向內伸出超過導向肋的夾持部，可根據需要選擇性地將懸掛架向上和向下兩個方向上進行驅動。通過設置導向肋，其與伸縮性支承件配合，能夠在允許懸掛架上下運動的前提下，實現提升后的滑動支承。通過設置位于導向肋中的通孔，能夠提供對于懸掛架升降的驅動動力傳遞。整個裝置運行可靠。

本領域的技術人員可以明確，在不脫離本發明的總體精神以及構思的情形下，可以做出對于以上實施例的各種變型。其均落入本發明的保護范圍之內。本發明的保護方案以本發明所附的權利要求書為準。
