本發明屬于農業機械領域，特別涉及一種玉米播種機鴨嘴式成穴器開合控制機構。

背景技術：

玉米是適合精密播種的典型中耕作物，也是我國種植面積最大的旱田作物，是我國重要的糧食及飼料作物和工業原料之一，合理推廣應用玉米精密播種機械已成為實現玉米增產增收的關鍵。平原地區玉米機械化種植發展較快，適宜的機械較多，發展水平較高；丘陵山區玉米機械化播種發展明顯落后，適宜機械較少，水平較低，與平原地區差距較大，區域發展不平衡問題日益突出。丘陵山區由于受經濟、地理環境、種植農藝等因素影響，玉米種植生產環節適用的中小型農機具少，生產效率和種植效益低，影響了農民種糧的積極性。因此，提高丘陵地區玉米生產機械化水平十分必要。

現有玉米播種機鴨嘴開合控制機構中，主要是由桿件組成的，回位動力由兩個彈簧提供，可以根據動作能夠迅速反應。但是核心部分即偏心板的設計較為復雜，只有合適的尺寸才能夠不影響種箱的下行和種箱上行時開合機構的迅速反應，在種箱下行過程中偏心板來回移動，造成偏心板磨損，而偏心板又是特殊零部件需要專用的模具，制造成本高，且不易更換。

技術實現要素：

為了克服上述現有技術的不足，本發明的目的在于提供一種玉米播種機鴨嘴式成穴器開合控制機構，解決現有開合機構易磨損、成本高、不易更換等問題。

為了實現上述目的，本發明采用的技術方案是：一種玉米播種機鴨嘴式成穴器開合控制機構，包括下卡簧（12）、上卡簧（13）、上擋塊（14）、滑槽（15）、鋼絲繩（4）、支撐桿（9）、種箱（5）、種箱凸起（16）、T形塊（17）、下擋塊（18）、V形塊（19），其特征在于，所述上卡簧（13）、下卡簧（12）固定在種箱（5）內壁上，所述T形塊（17）、V形塊（19）鉸接在種箱（5）內壁上，所述T形塊（17）左上角固定有上擋塊（14），V形塊（19）右側固定有下擋塊（18），所述種箱（5）開有滑槽（15），所述鋼絲繩（4）穿過滑槽（15）。

本發明的有益效果是：本玉米播種機鴨嘴式成穴器開合控制機構將原來易磨損部分換成了標準的鋼絲繩，做到零部件更耐用，開合更靈活，零部件的獲取及更換簡單方便，該部分在耕種過程中損壞時，能夠快速的維修更換，減少更換時間。

附圖說明

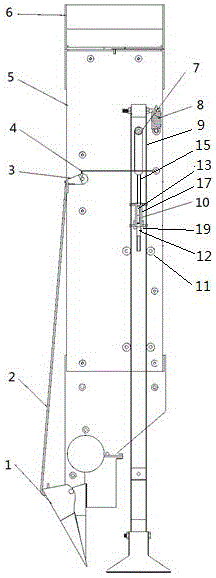

圖1 玉米播種機示意圖；

圖2 開合控制機構閉合狀態圖；

圖3 開合控制機構打開狀態圖。

具體實施方式

下面結合附圖對本發明做進一步詳細說明。

如圖1所示，本發明為一種玉米播種機鴨嘴式成穴器開合控制機構，包括鴨嘴成穴器1，拉桿2，偏心輪 3鋼絲繩4，種箱5，扶手6，中心扶持輪7，大彈簧8，支撐桿9，開合控制機構10，側扶持輪11。

如圖2所示，鴨嘴式成穴器開合控制機構包括下卡簧（12）、上卡簧（13）、上擋塊（14）、滑槽（15）、鋼絲繩（4）、支撐桿（9）、種箱（5）、種箱凸起（16）、T形塊（17）、下擋塊（18）、V形塊（19），其特征在于，所述上卡簧（13）、下卡簧（12）固定在種箱（5）內壁上，所述T形塊（17）、V形塊（19）鉸接在種箱（5）內壁上，所述T形塊（17）左上角固定有上擋塊（14），V形塊（19）右側固定有下擋塊（18），所述種箱（5）開有滑槽（15），所述鋼絲繩（4）穿過滑槽（15）。

本發明的工作過程如下：

在山地玉米播種時，壓下扶手6，鋼絲繩4隨種箱在滑槽15內下移，種箱凸起（16）隨種箱下移，當鋼絲繩滑到T形塊17位置時，下壓力使T形塊順時針轉動，T形塊17撥動V形塊19逆時針旋轉，種箱凸起16向下劃過V形塊19，T形塊17同時壓縮上卡簧13，當T形塊繼續轉動時，T形塊17與V形塊19發生交錯，T形塊17與V形塊19的直面部分接觸（如圖3所示），V形塊19在下卡簧12的作用下順時針旋轉一定角度后被下擋塊18擋住，不能繼續旋轉，鋼絲繩14被T形塊的凹槽卡住，種箱此時運動到最低端，鴨嘴成穴器入土最深1。當種箱5剛開始向上升起時，由于鋼絲繩4還被T形塊17的凹槽卡著，種箱5向上升使得動鋼絲繩4拉力增加，鋼絲繩4的拉力通過偏心輪3和拉桿2帶動鴨嘴成穴器1打開，實現玉米的投種。種箱5在上升過程中，通過種箱凸起16撥動V形塊19逆時針旋轉， V形塊19與T形塊17再次發生交錯，T形塊在上卡簧13作用下逆時針旋轉復位，此時T形塊17與V形塊19的弧形面接觸，如圖2所示，T形塊17復位后，鋼絲繩4從T形塊凹槽中脫開并隨種箱一起上升，鋼絲繩4的拉力減小，鴨嘴1閉合，進入下一次播種循環。
