本發明涉及脆瓜栽培裝置改進，特別是一種脆瓜多功能栽培裝置。

背景技術：

脆瓜，又稱為菜瓜、稍瓜，一年生蔓性草本植物，果實長條型，顏色為綠白縱長線條相間，口感酥、脆，味道清香，略帶些甜味，其果皮、果瓤都能吃。具有豐富的礦物質鈣、磷、鐵，還含糖、檸檬酸和少量的維生素A原、B族維生素、維生素C等。在炎夏酷暑之季，最適宜用脆瓜涼拌食用。

目前，脆瓜栽培方法主要是在早春季節進行設施栽植，也有地區還在夏末栽植，均是人工播種，一次栽植、結果后就拔掉另栽，浪費時間和成本，為實現一次種植多次結果的目的，需對脆瓜藤蔓進行相應處理，但人力成本高，效率低下，設計一個多功能種裝置是亟待解決的問題。

技術實現要素：

本發明的目的是為了解決上述問題，設計了一種脆瓜多功能栽培裝置。

實現上述目的本發明的技術方案為，一種脆瓜多功能栽培裝置，包括底座1，所述底座1上設有門形架2，所述門形架2的橫梁上設有多個蔓藤減除單元，所述底座1上設有播種單元，所述底座上設有溫濕度檢測單元，所述蔓藤減除單元是由設置在門形架2其中一個支腿上的一號旋轉電機3、一端固定安裝在一號旋轉電機旋轉端，且另一端貫穿其中另一個支腿的滾軸絲杠4、套裝在滾軸絲杠上，且沿滾軸絲杠軸向運動的多個運動箱5、設置在門形架2橫梁下表面的滑軌、一端與運動箱5上表面固定連接，且另一端嵌裝在滑軌內的連接桿6、通過彈簧與運動箱5相連接的藤蔓減除機構共同構成的，所述藤蔓減除機構是由一端與彈簧7固定連接的半圓柱形本體A8、與半圓柱形本體A合頁連接的半圓柱形本體B9、分別設置在半圓柱形本體A8和半圓柱形本體B9上表面的半圓形豁口、設置在半圓形豁口邊緣處，用以切割須葉的弧形刀片37、設置在半圓柱形本體A8側平面上的一號矩形凹槽和二號矩形凹槽、設置在一號矩形凹槽內，且伸入二號矩形凹槽內的多個相互平行的轉桿10、套裝在轉桿10位于一號矩形凹槽內部分上的限位槽輪A11、設置在二號矩形凹槽內，且與多個轉桿10固定連接的驅動件、設置在半圓柱形本體A8側平面上的從動滾動件、分別設置在半圓柱形本體A8和半圓柱形本體B9側平面上部的三號矩形凹槽和設置在三號矩形凹槽內的蔓藤切割件共同構成的。

所述驅動件包括設置在二號矩形凹槽內側表面，且與其中一個轉桿固定連接的二號旋轉電機12、分別套裝在其余所述轉桿10位于二號矩形凹槽內一端上的驅動齒輪13、設置在二號矩形凹槽內側表面上，且位于相鄰兩個轉桿10之間的固定軸14、套裝在固定軸上，且分別與相鄰兩個驅動齒輪13相嚙合的換向齒輪15共同構成的。

所述從動滾動件包括半圓柱形本體A8側平面上的四號矩形凹槽、設置在四號矩形凹槽內側表面的從動轉軸16、套裝在從動轉軸上的限位槽輪B17,所述限位槽輪B17的位置與限位槽輪A11的位置相對應。

所述蔓藤切割件包括設置在三號矩形凹槽內的微型直線電機18、設置在其中所述微型直線電機伸縮端的刀托19和設置在其中另一個所述微型直線電機伸縮端的刀片20，所述刀托19與刀片20的位置相對應。

所述播種單元是由設置在底座1上的轉盤21、設置在轉盤上的支架22、設置在支架22縱梁上的三號旋轉電機36、設置在三號旋轉電機36旋轉端的凸輪23、設置在支架22縱梁上的通槽、插裝在通槽內，且可沿通槽的長度方向運動的立桿24、設置在立桿上的矩形塊25、設置在矩形塊25前表面的滑槽、嵌裝在滑槽內，且沿滑槽長度方向運動的滑塊26、一端與凸輪固定連接，且另一端與滑塊26固定連接的固定桿、設置在立桿24下端的尖刺部27、設置在底座1上表面的種子儲存盒28、與種子儲存盒28內部相連通的種子通道29、與種子通道相連通的下種管30、設置在下種管30上的尖刺部進口、設置在下種管30上的種子出口、等角度設置在橡膠擋圈31內側表面的多個彈性擋片32共同構成的。

所述多個彈性擋片32的數量為3-6個。

所述溫濕度檢測單元包括設置在底座1上的溫度傳感器33、濕度傳感器34、設置在門形架2其中一個支腿上的電子顯示屏35。

利用本發明的技術方案制作的脆瓜多功能栽培裝置，代替人工播種，播種均勻，效率高，不但如此，還實現了機械修剪枝蔓，減小農民勞動量，提高整蔓效率。

附圖說明

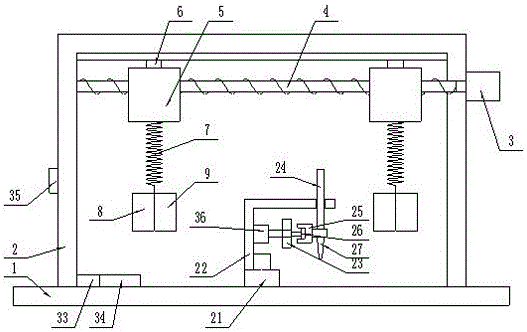

圖1是本發明所述脆瓜多功能栽培裝置的結構示意圖；

圖2是本發明所述脆瓜多功能栽培裝置的側視圖；

圖3是本發明所述脆瓜多功能栽培裝置的俯視圖；

圖4是本發明所述脆瓜多功能栽培裝置的局部放大示意圖；

圖5是本發明所述脆瓜多功能栽培裝置的播種工作狀態下初始位置的結構示意圖；

圖6是本發明所述脆瓜多功能栽培裝置的播種工作狀態下最終位置的結構示意圖；

圖7是本發明所述脆瓜多功能栽培裝置實施例一中蔓藤減除單元的結構示意圖；

圖8是本發明所述脆瓜多功能栽培裝置實施例一中蔓藤減除單元的局部剖視圖；

圖9是本發明所述凸輪的結構示意圖；

圖10是本發明所述脆瓜多功能栽培裝置實施例二中蔓藤減除單元的結構示意圖；

圖中，1、底座；2、門形架；3、一號旋轉電機；4、滾軸絲杠；5、運動箱；6、連接桿；7、彈簧；8、半圓柱形本體A；9、半圓柱形本體B；10、轉桿；11、限位槽輪A；12、二號旋轉電機；13、驅動齒輪；14、固定軸；15、換向齒輪；16、從動轉軸；17、限位槽輪B；18、微型直線電機；19、刀托；20、刀片；21、轉盤；22、支架；23、凸輪；24、立桿；25、矩形塊；26、滑塊；27、尖刺部；28、種子儲存盒；29、種子通道；30、下種管；31、橡膠擋圈；32、彈性擋片；33、溫度傳感器；34、濕度傳感器；35、電子顯示屏；36、三號旋轉電機；37、弧形刀片；38、微型旋轉電機；39、“C”形刀片。

具體實施方式

實施例一：

下面結合附圖對本發明進行具體描述，如圖1-9所示：

在本技術方案中，正常情況下，在11月中旬育苗，12下旬和移栽進溫室大棚，至翌年2月開始開花、結果，至4月中旬第一茬口稍瓜收獲晚期。在這個時候，開始預留從稍瓜根部長出的支蔓，等到第一茬瓜收獲結束后，把結完瓜的藤蔓剪掉，從預留的支蔓中選取兩根長勢好的，其余的全部去除，然后沖肥澆水，促其生長，長至18葉時，開始掐頭，促其結瓜，一般情況下，20天左右即可采摘到新結的瓜了，為配合上述上述種植方法，該裝置上設有控制面板，控制面板內部設有微控制器，該微控制器的驅動端口分別通過電線與一號旋轉電機、二號旋轉電機、三號旋轉電機，微型直線電機的電源端相連接，使用本裝置進行藤蔓整理時，將該裝置放置到兩排脆瓜種植道之間，通過控制面板，啟動一號旋轉電機，驅動與一號旋轉電機旋轉端固定連接的滾軸絲杠轉動，帶動套裝在滾軸絲杠上的多個運動箱移動到合適的位置，一號旋轉電機停止工作，此時，操作人員手持半圓柱形本體A和半圓柱形本體B,由于半圓柱形本體A和半圓柱形本體B合頁連接，操作人員將其展開，將已結完瓜的蔓藤放置在限位槽輪A和限位槽輪B的對應位置上，并利用設置在半圓柱形本體A的卡槽和設置在半圓柱形本體B上的卡扣，將半圓柱形本體A和半圓柱形本體B合攏固定形成一個圓柱狀結構，將待整理的藤蔓夾在中間，其實通過控制面板啟動二號旋轉電機，驅動一端伸入二號矩形凹槽內，且與二號旋轉電機旋轉端固定連接的轉桿轉動，帶動套裝在轉桿位于一號矩形凹槽內一端的限位槽輪A轉動，由于轉桿上套裝驅動齒輪，兩個相鄰的驅動齒輪均與一個換向齒輪相嚙合，在二號旋轉電機的帶動下，驅動齒輪和從動齒輪配合，帶動多個轉桿同速向一個方向轉動，最終帶動套裝在轉桿一端的限位槽輪A同向旋轉,半圓柱形本體B的對應位置上設有多個限位槽輪B，由于蔓藤夾在限位槽輪A與限位槽輪B之間，限位槽輪A旋轉的同時由于摩擦，帶動蔓藤運動，蔓藤與限位槽輪B之間也由于蔓藤的運動產生摩擦，此時限位槽輪A與限位槽輪B的旋轉方向相同，順利帶動蔓藤沿半圓柱形本體A和半圓柱形本體B圍成的圓柱體的軸線方向運動，在此過程中，位于半圓柱形本體A和半圓柱形本體B上表面半圓形豁口的弧形刀片，切割藤蔓上的須和葉，使其與枝蔓分離，分別啟動一對微型直線電機，一對微型直線電機的伸縮端向相對方向伸展，最終刀片進入刀托內，將藤蔓切割，完成藤蔓整理操作；當使用該裝置進行播種時，將該裝置放置到兩排脆瓜種植道之間，轉動轉盤，將支架由初始位置旋轉90°，此時設置在支架上的尖刺部正好位于下種管的正上方，啟動三號旋轉電機，驅動與三號旋轉電機旋轉端固定連接的凸輪旋轉，凸輪通過固定桿與滑塊固定連接，當凸輪旋轉時，滑塊沿滑槽的長度方向運動，帶動與滑槽固定連接的立桿做升降運動，當立桿下降時，通過尖刺部進口進入下種管內部，立桿繼續下降，通過種子出口，種子出口處設有橡膠擋圈，橡膠擋圈內圓側表面上設有多個彈性擋片，立桿在下降過程中，將彈性擋片推開，種子從推開的縫隙落到土壤上，立桿繼續下降直至沒入土壤內，確保種子進入土壤。

在本技術方案中，溫濕度檢測單元包括設置在底座上的溫度傳感器、濕度傳感器、設置在門形架其中一個支腿上的電子顯示屏，該溫度傳感器、濕度傳感器的信號輸出端分別與微控制器的信號輸入端相連接，且電子顯示屏的信號輸入端與微控制器的信號輸出端相連接，溫度傳感器、濕度傳感器分別檢測大棚內的溫度和濕度，信號經過微控制器處理，模擬量轉化為數字量，在電子顯示屏上顯示，方便大棚管理人員根據溫濕度變化調整大棚的溫度和濕度。

在本技術方案中，連接桿上端嵌裝在滑軌內，該連接桿可沿滑軌的長度方向運動，該連接桿下端與運動箱固定連接，使運動箱不會繞滾軸絲杠的軸向旋轉，只能沿滾軸絲杠的軸向運動。

在本技術方案中，支架為縱截面是折形的支架狀結構。

在本技術方案中，一對位于同一水平面上的限位槽輪B之間的距離略小于成熟藤蔓的直徑。

在本技術方案中，微控制器采用型號為DKC-230A的微控制器。

實施例二：

如圖10所示：

在本技術方案中，所述蔓藤切割件包括設置在其中一個三號矩形凹槽內的微型旋轉電機（38）和設置在微型旋轉電機旋轉端的“C”形刀片（39），其余部分與實施例一相同。

上述技術方案僅體現了本發明技術方案的優選技術方案，本技術領域的技術人員對其中某些部分所可能做出的一些變動均體現了本發明的原理，屬于本發明的保護范圍之內。
