本發明涉及一種蔬菜大棚環境監測系統。

背景技術：

大棚蔬菜的種植需要精心的照顧與呵護，因此往往人工成本很高，如果有一種能夠?qū)崿F(xiàn)自動監控的系統就很方便的解決了農民的大棚種植難題。

技術實現要素：

本發明的目的在于克服以上所述的缺點，提供一種蔬菜大棚環境監測系統。

為實現上述目的，本發明的具體方案如下：一種蔬菜大棚環境監測系統，其特征在于：包括有CPU以及與CPU信號連接的用于通信的通信裝置；還包括有與CPU信號連接的濕度探測器，所述濕度探測器用于探測大棚內濕度；還包括有與CPU信號連接的光線探測器。

其中，還包括有與CPU信號連接的人造光源，所述人造光源用于進行光線補充。

其中，還包括有與CPU信號連接的噴灌裝置，所述噴灌裝置用于進行噴水作業。

其中，還包括有與CPU信號連接的二氧化碳釋放器，所述二氧化碳釋放器用于進行釋放二氧化碳供植物呼吸。

其中，還包括有與CPU信號連接的二氧化碳探測器，用于探測二氧化碳濃度；

其中，還包括有與CPU信號連接的溫度探測器，用于探測室內溫度；

其中，還包括有與CPU信號連接的監控?cái)z像頭，用于監控大棚內情況；

本發明的有益效果為：通過簡單系統設置，實現了大棚蔬菜的輕松看護與養護。

附圖說明

圖1是本發明的原理圖；

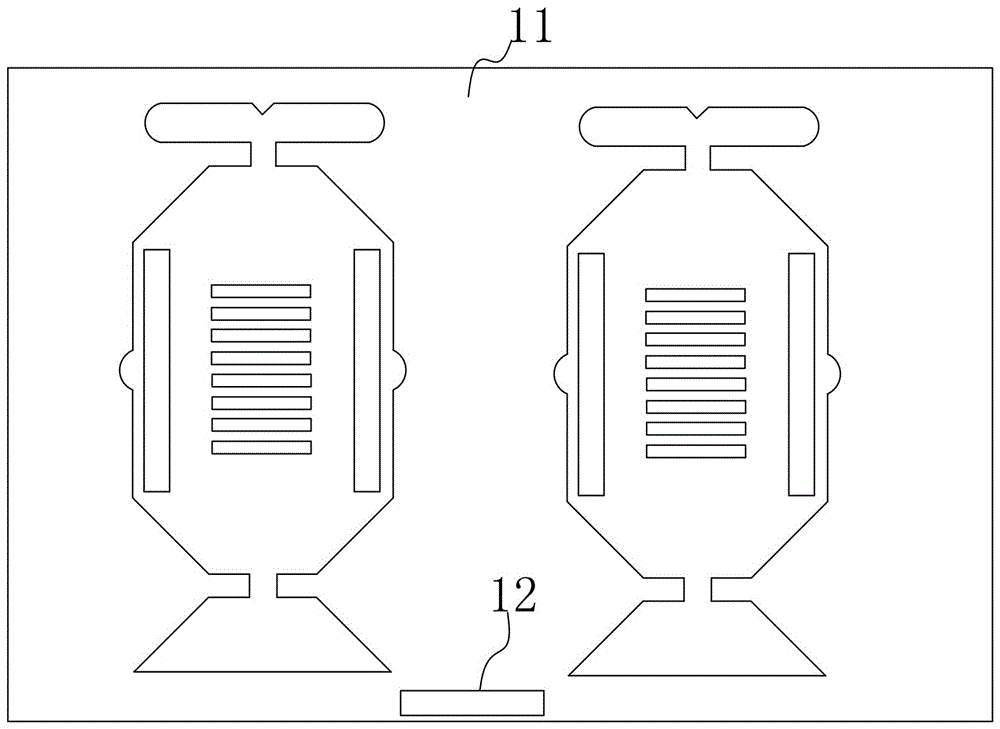

圖2是本發明的通信天線的俯視圖；

圖3是本發明振子片結構示意圖；

圖4是本發明的通信天線的背面示意圖；

圖5是本發明的天線的方向圖；

圖1至圖5中的附圖標記說明：

11-方板；12-饋電帶；13-寄生振子臂；14-基臂；141-第一電聯臂；15-第一臂；16-第二臂；161-耳朵臂；162-第一洞；163-第二洞；17-第三臂；18-第二電聯臂；19-指向臂；191-V槽。

具體實施方式

下面結合附圖和具體實施例對本發明作進一步詳細的說明，并不是把本發明的實施范圍局限于此。

如圖1至圖5所示，本實施例所述的一種蔬菜大棚環境監測系統，其特征在于：包括有CPU以及與CPU信號連接的用于通信的通信裝置；還包括有與CPU信號連接的濕度探測器，所述濕度探測器用于探測大棚內濕度；還包括有與CPU信號連接的光線探測器。

其中，還包括有與CPU信號連接的人造光源，所述人造光源用于進行光線補充。

其中，還包括有與CPU信號連接的噴灌裝置，所述噴灌裝置用于進行噴水作業。

其中，還包括有與CPU信號連接的二氧化碳釋放器，所述二氧化碳釋放器用于進行釋放二氧化碳供植物呼吸。

其中，還包括有與CPU信號連接的二氧化碳探測器，用于探測二氧化碳濃度；

其中，還包括有與CPU信號連接的溫度探測器，用于探測室內溫度；其中，還包括有與CPU信號連接的監控?cái)z像頭，用于監控大棚內情況；通過簡單系統設置，實現了大棚蔬菜的輕松看護與養護。

所述通信天線包括有一個方板11，所述方板11上設有左右對稱的兩個振子片，每個振子片包括有梯形的基臂14，所述基臂14向上延伸出第一電聯臂141，第一電聯臂141向上延伸出有梯形的第一臂15，所述第一臂15的短底邊和基臂14的短基臂14均與第一電聯臂141相連，所述第一臂15的長底邊向上延伸出有矩形的第二臂16，所述矩形的第二臂16向上延伸出梯形的第三臂17，所述第三臂17的長底邊與第二臂16相連，所述第三臂17的短底邊向上延伸出第二電聯臂18，所述第二電聯臂18自由端垂直連接有一個跑道形的指向臂19，所述指向臂19頂端設有V槽191；所述第二臂16的兩邊突出有耳朵臂161；所述第二臂16上設有兩個矩形的第一洞162，兩個第一洞162分別設于第一臂15兩側，所述第一臂15上還設有多個橫向的排列設置的第二洞163；還設有饋電帶12，饋電帶12設于兩個振子片中間，用于饋電耦合；通過不小于300次的微帶電路結構設計，以及通過不低于500次試驗和參數調整下，最終確定了上述天線結構，在模擬其電磁波干擾環境下，該天線在700MHZ至1000MHZ頻段(常用通信波段)均表現出優良的通信電氣參數性能，具體的，輻射單元最低頻點前后比大于31dB,頻帶內前后比平均大于35dB；低頻點增益大于9.37dBi,頻帶內平均增益大于9.8dBi。如圖5，其增益方向圖，全向性能非常優異。另外，從具體測試中也測試結果和仿真結果基本一致,上述天線為非尺寸要求天線，只要在彎折方向上、設置的洞、洞的方式上達到上述要求，均可達到上述實驗結果。

所述方板11背面設有多個矩陣式排列的寄生振子臂13，寄生振子臂為八邊形結構，該結構的設置非常巧妙，實驗發現，當設有寄生振子臂13的時候，不僅天線的隔離度有一定增加，而且駐波比降低了0.8，實現成為1.07左右，而且增益增加2dBi，這里需要說明的是，當將八邊形微帶13設置其他天線相同、相似位置上時，僅僅能增加隔離度，不能增加天線其他性能，可見八邊形微帶13的設置滿足了與天線的性能匹配，獨特的改善了天線電流平均值，設置一起達到了更優化的結果，彼此互相支持。

具體的，上述天線為非尺寸要求天線，只要在彎折方向上、設置的洞、洞的方式上達到上述要求；但如果需要更佳穩定的性能時，本天線的具體尺寸可以優化為：方板11的橫向?qū)挾葹?8mm，高為:31mm；基臂14的高為:3.7mm，長底邊為12.5mm，短底邊為5.3mm；第一電聯臂141長度和寬度分別為：1.1mm和1.34mm；第一臂15、第三臂17和基臂14的大小相同，第二電聯臂18和第一電聯臂141的大小相同；所述第二臂16的寬度和高度分別為：12.8mm和12.5mm；耳朵臂161的半徑為為1mm；第一洞162的線寬為：1.2mm，長為11.8mm；所述第二洞163的數量為8個，且兩個相鄰第二洞163的距離為1mm；所述第一洞162的線寬為0.6mm，長為4.8mm；指向臂19的線寬為1.5mm，長為12.5mm；所述V槽191的角度為30度。

以上所述僅是本發明的一個較佳實施例，故凡依本發明專利申請范圍所述的構造、特征及原理所做的等效變化或修飾，包含在本發明專利申請的保護范圍內。
