本發明涉及園林工具的技術領域，特別是一種模塊式園林樹木移栽固定機構的技術領域。

背景技術：

城市綠環建設需要移栽大量的樹木，樹木移栽后為了防止被風吹到，往往需要固定結構進行固定，傳統的固定支架，雖然能夠基本滿足固定數目的需求，但是安裝和拆卸效率低，市場需要一種樹木固定支架，需要能夠使支架固定樹木，防止樹木被風吹倒，通過模塊化組合，可以提高安裝和拆卸效率高。

技術實現要素：

本發明的目的就是解決現有技術中的問題，提出一種模塊式園林樹木移栽固定機構，能夠使支架固定樹木，防止樹木被風吹倒，通過模塊化組合，可以提高安裝和拆卸效率高。

為實現上述目的，本發明提出了一種模塊式園林樹木移栽固定機構，包括底座圈、上固定圈、連接支撐桿、固定板和固定部，所述底座圈與上固定圈通過3-6個連接支撐桿固定連接，所述上固定圈上設置有3-5個固定部，所述固定部用于將樹干夾緊，所述固定部包括螺桿、壓板和螺帽，所述壓板和螺帽分別設置在螺桿的兩端，所述上固定圈上設置有螺套，所述螺桿與螺套配合連接，所述壓板與樹干接觸，所述底座圈四周設置有2-8個固定板，所述固定板與螺栓配合將底座圈固定安裝在地面上。

作為優選，所述底座圈包括底座半圈、連接板和連接螺栓，所述連接板設置在底座半圈的兩端，所述連接板通過連接螺栓互相固定連接。

作為優選，所述上固定圈包括上固定半圈、連接板和連接螺栓，所述連接板設置在上固定半圈的兩端，所述連接板通過連接螺栓互相固定連接。

作為優選，所述底座圈與上固定圈通過4個連接支撐桿固定連接，所述上固定圈上設置有4個固定部，所述底座圈四周設置有6個固定板。

本發明的有益效果：本發明通過將底座圈、上固定圈、連接支撐桿、固定板和固定部應用在移栽樹木支護架上，能夠使支架固定樹木，防止樹木被風吹倒，通過模塊化組合，可以提高安裝和拆卸效率高。

本發明的特征及優點將通過實施例結合附圖進行詳細說明。

【附圖說明】

圖1是本發明一種模塊式園林樹木移栽固定機構的主視圖；

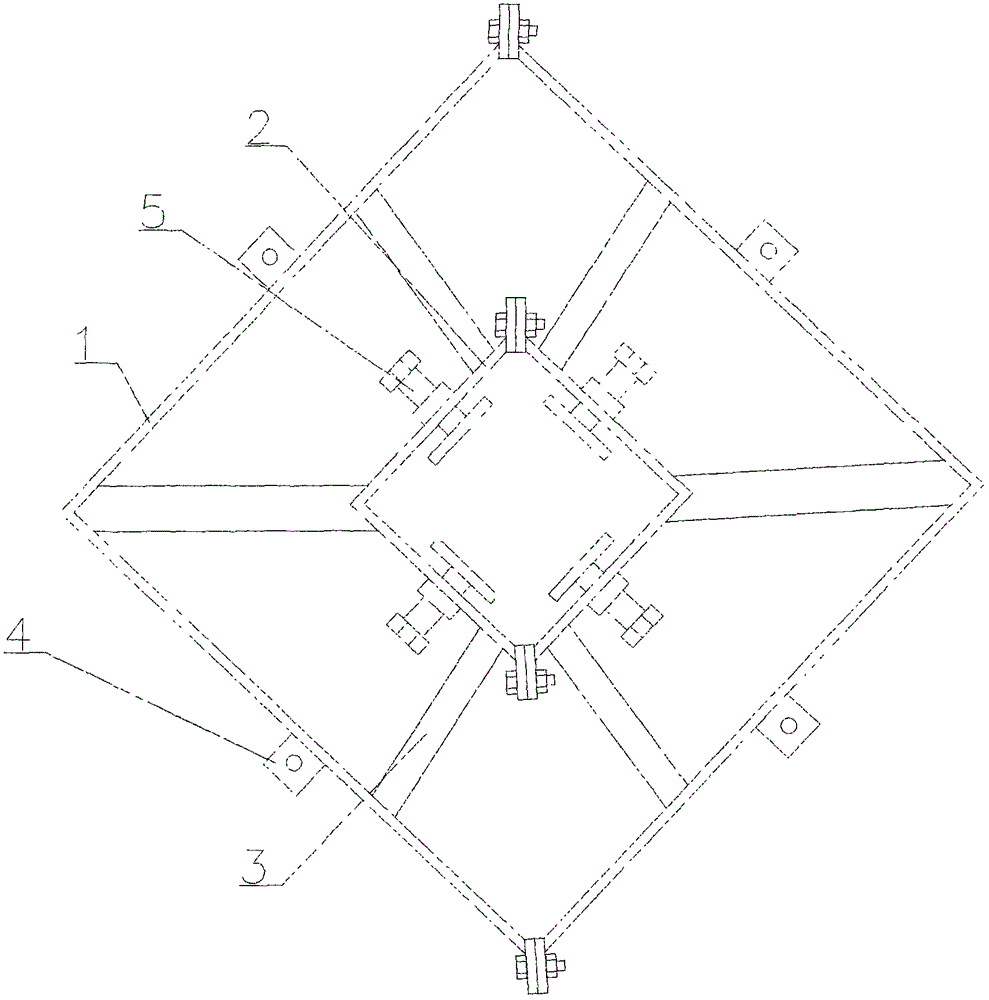

圖2是本發明一種模塊式園林樹木移栽固定機構的俯視圖。

圖中：1-底座圈、2-上固定圈、3-連接支撐桿、4-固定板、5-固定部。

【具體實施方式】

參閱圖1-圖2，本發明一種模塊式園林樹木移栽固定機構，包括底座圈1、上固定圈2、連接支撐桿3、固定板4和固定部5，所述底座圈1與上固定圈2通過3-6個連接支撐桿3固定連接，所述上固定圈2上設置有3-5個固定部5，所述固定部5用于將樹干夾緊，所述固定部5包括螺桿、壓板和螺帽，所述壓板和螺帽分別設置在螺桿的兩端，所述上固定圈2上設置有螺套，所述螺桿與螺套配合連接，所述壓板與樹干接觸，所述底座圈1四周設置有2-8個固定板4，所述固定板4與螺栓配合將底座圈1固定安裝在地面上。

具體的，所述底座圈1包括底座半圈、連接板和連接螺栓，所述連接板設置在底座半圈的兩端，所述連接板通過連接螺栓互相固定連接。

具體的，所述上固定圈2包括上固定半圈、連接板和連接螺栓，所述連接板設置在上固定半圈的兩端，所述連接板通過連接螺栓互相固定連接。

具體的，所述底座圈1與上固定圈2通過4個連接支撐桿3固定連接，所述上固定圈2上設置有4個固定部5，所述底座圈1四周設置有6個固定板4。

本發明工作過程：

本發明一種模塊式園林樹木移栽固定機構在工作過程中，首先將底座圈1和上固定圈2的兩個半圈分別套在樹木上，然后將底座圈1和上固定圈2的兩個半圈固定連接，然后將固定板4通過螺栓固定安裝在地面上，然后通過扳手轉動固定部5調節螺桿的長度，使壓板將樹木壓緊。

本發明一種模塊式園林樹木移栽固定機構，通過將底座圈1、上固定圈2、連接支撐桿3、固定板4和固定部5應用在移栽樹木支護架上，能夠使支架固定樹木，防止樹木被風吹倒，通過模塊化組合，可以提高安裝和拆卸效率高。

上述實施例是對本發明的說明，不是對本發明的限定，任何對本發明簡單變換后的方案均屬于本發明的保護范圍。
