本發明涉及捕蚊設備，尤其涉及一種可拆卸捕蚊裝置。

背景技術：

蚊子，屬于昆蟲綱雙翅目蚊科，全球約有3000種，是一種具有刺吸式口器的纖小飛蟲。通常雌性以血液作為食物，而雄性則吸食植物的汁液。吸血的雌蚊是登革熱、瘧疾、黃熱病、絲蟲病、日本腦炎等其他病原體的中間寄主。除南極洲外各大陸皆有蚊子的分布。其中，以按蚊屬、伊蚊屬和庫蚊屬最為著名。

許多傳染疾病大多系由蚊蟲為媒介所傳染，如瘧疾、登革熱、日本腦炎及黃熱病等，而許多傳染疾病雖因環境衛生改善等因素而有減少的現象，但部份的傳疾病卻有日益嚴重的趨勢，因此除積極改良環境品質、清除蚊蟲孳生源等措施外，有效的捕蚊及殺蚊方式，亦為一種必要及最后的防護手段。

現有的捕蚊燈通常是利用蚊蟲的趨光性，以燈管發光引誘蚊蟲，再利用通電網面瞬間高壓電擊蚊蟲，使蚊蟲因此被擊斃并燒焦。然而，現有的捕蚊通常為一體結構，不可拆卸，清結不便，也不利于儲藏和攜帶。

技術實現要素：

為了克服現有技術中存在的缺點和不足，本發明提供了一種結構簡單的可拆卸捕蚊裝置。

本發明是通過以下技術方案實現的：一種可拆卸捕蚊裝置，包括捕蚊單元和誘蚊單元，所述捕蚊單元和誘蚊單元可拆卸的層疊設置，并且其二者之間通過金屬觸點電接觸。

進一步地，所述捕蚊單元包括第一外殼、風扇罩、風扇和電擊網；所述第一外殼中空，所述風扇罩設置在所述第一外殼內，其中心設有一吸蚊通道，所述風扇設置在所述吸蚊通道中；所述電擊網設置在所述第一外殼的一端面；所述誘蚊單元與所述第一外殼的另一端連接。

進一步地，所述風扇罩為喇叭狀，其兩端分別開設有第一開口和第二開口，所述第二開口直徑大于所述第一開口直徑，所述第一開口靠近所述電擊網，所述第二開口與所述第一外殼與誘蚊單元連接的一端面重合，所述風扇設置在所述第一開口和第二開口之間。

進一步地，所述誘蚊單元包括第二外殼和誘蚊物質容納腔；所述第二外殼中空，其上設有誘蚊孔；所述誘蚊物質容納腔位于在所述第二外殼內，盛設有誘蚊物質。

進一步地，所述誘蚊單元還包括發熱體，所述發熱體設置在所述第二外殼內。

進一步地，還包括一供電單元，所述供電單元可拆卸的設置在靠近所述捕蚊單元電網的一端，并通過金屬觸點與所述捕蚊單元電連接。

進一步地，所述供電單元包括第三外殼、電源和弱光燈，所述第三外殼通過金屬觸點與所述捕蚊單元電連接；所述電源和弱光燈設置在該第三外殼內。

進一步地，所述供電單元還包括USB充電口，該USB充電口設置在該第三外殼的側壁上，并與電源電連接。

為了更好地理解和實施，下面結合附圖詳細說明本發明。

附圖說明

圖1為實施例1所述可拆卸捕蚊裝置的結構示意圖。

圖2為實施例1所述可拆卸捕蚊裝置的電路示意圖。

圖3為實施例2所述可拆卸捕蚊裝置的結構示意圖。

圖4為實施例2所述可拆卸捕蚊裝置的電路示意圖。

具體實施方式

實施例1

請參閱圖1所示，圖1為實施例1所述可拆卸捕蚊裝置的結構示意圖。本發明所述可拆卸捕蚊裝置，包括捕蚊單元10和誘蚊單元20，所述捕蚊單元10和誘蚊單元20可拆卸地層疊組裝在一起，并且二者之間通過金屬觸點40電連接。本實施例中，該誘蚊單元20的上端與該捕蚊單元10的下端連接，其連接方式可以為卡接、螺紋連接或磁吸式連接。所述金屬觸點40設置在所述捕蚊單元10和所述誘蚊單元20的連接端，所述兩個單元連接后，兩個單元之間的金屬觸點40互相接觸，使該兩個單元能互相通電。

具體地，所述捕蚊單元10包括第一外殼11、風扇罩12、風扇13和電擊網14。所述第一外殼11為空心圓筒，所述風扇罩設置在所述第一外殼內，其中心設有一吸蚊通道，所述風扇設置在所述吸蚊通道中，所述電擊網14設置在所述第一外殼的一端面。所述風扇罩12為喇叭狀，其兩端分別開設有第一開口和第二開口，所述兩個開口之間形成了所述吸蚊通道，所述第二開口直徑大于所述第一開口直徑，所述第一開口靠近所述電擊網14的一端，所述第二開口與所述第一外殼11的另一端面齊平。所述第一外殼11與所述風扇罩12、所述電擊網14共同形成一個捕蚊腔，當所述風扇13啟動時，能把附近的蚊子卷入所述捕蚊腔。

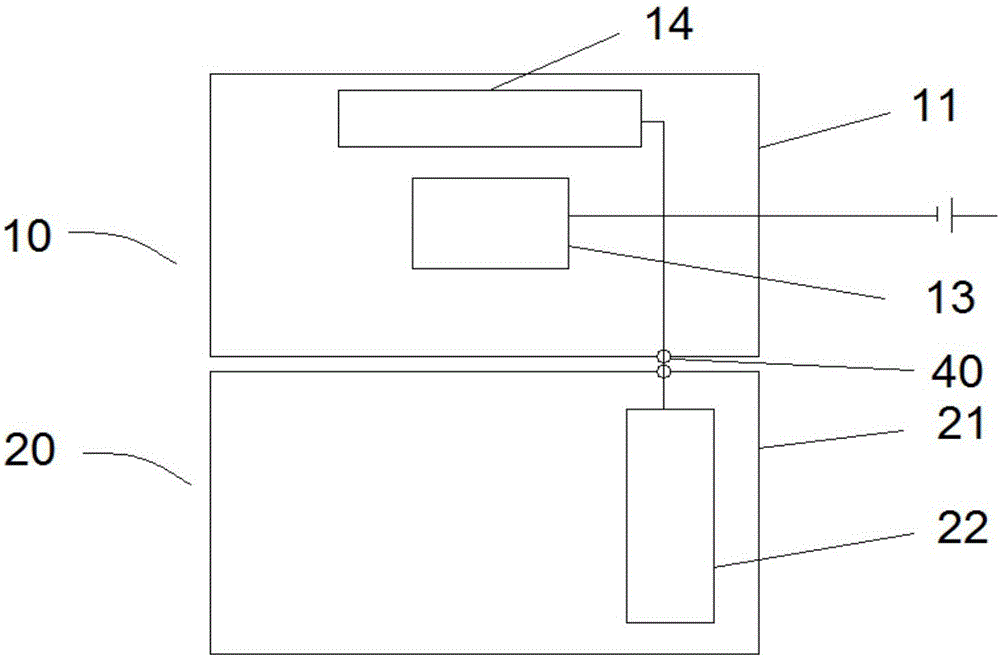

如圖2所示，圖2為實施例1所述可拆卸捕蚊裝置的電路示意圖。所述風扇13和電擊網14均與所述金屬觸點40電連接。

所述誘蚊單元20包括第二外殼21、誘蚊物質容納腔22和發熱體23。所述第二外殼21為空心圓筒，其外壁開有誘蚊孔211，所述誘蚊物質容納腔22和所述發熱體23均設置在所述第二外殼21的內。該誘蚊物質容納腔22內部可以放置人工汗液、乳酸、尿酸、醋酸、水、氨基酸、丙酮酸或其混合液的組成物，所述所述發熱體23緊貼著所述誘蚊物質容納腔22，能使產生出來的熱量大部分傳導到誘蚊物質容納腔22，從而另誘蚊物質發散的范圍更廣。所述發熱體23與所述金屬觸點40電連接。

使用時，所述捕蚊單元10外接電源，使所述風扇13和電擊網14通電；所述捕蚊單元10和所述誘蚊單元通過金屬觸電40通電，從而使所述發熱體23通電。所述發熱體23發熱使所述誘蚊物質容納腔22中的誘蚊物質揮發范圍增大，當被誘蚊的蚊子通過通孔211進入所述誘蚊單元20時，所述風扇13產生的氣流把蚊子卷入所述捕蚊腔繼而被所述電擊網14電死。

本發明所述的可拆卸捕蚊裝置，通過所述捕蚊單元10和誘蚊單元20互相配合即能組成一個完整的捕蚊裝置，其結構簡單；另外，所述捕蚊單元10和誘蚊單元20為可拆卸層疊組合，實使用一段時間后可輕易地拆開清潔，該種設計也便于儲藏和攜帶，對于日常生活有收納習慣的人來說更是福音。

實施例2

請參閱圖3、圖4所示，圖3為實施例2所述可拆卸捕蚊裝置的結構示意圖，圖4為實施例2所述可拆卸捕蚊裝置的電路示意圖。本實施例2所述的可拆卸捕蚊器包括捕蚊單元10、誘蚊單元20和供電單元30。所述供電單元30、捕蚊單元10和誘蚊單元20依序層疊組合，所述各個單元的連接端均分別設置有金屬觸點40，并且通過所述金屬觸點40電連接。

所述捕蚊單元10包括第一外殼11、風扇罩12、風扇13和電擊網14。所述第一外殼11為空心圓筒，所述風扇罩設置在所述第一外殼內，其中心設有一吸蚊通道，所述風扇設置在所述吸蚊通道中，所述電擊網14設置在所述第一外殼的一端面。所述風扇罩12為喇叭狀，其兩端分別開設有第一開口和第二開口，所述兩個開口之間形成了所述吸蚊通道，所述第二開口直徑大于所述第一開口直徑，所述第一開口靠近所述電擊網14的一端，所述第二開口與所述第一外殼11的另一端面齊平。所述第一外殼11與所述風扇罩12、所述電擊網14共同形成一個捕蚊腔，當所述風扇13啟動時，能把附近的蚊子卷入所述捕蚊腔。

所述誘蚊單元20包括第二外殼21、誘蚊物質容納腔22和發熱體23。所述第二外殼21為空心圓筒，其外壁開有誘蚊孔211，所述誘蚊物質容納腔22和所述發熱體23均設置在所述第二外殼21的內。該誘蚊物質容納腔22內部可以放置人工汗液、乳酸、尿酸、醋酸、水、氨基酸、丙酮酸或其混合液的組成物，所述所述發熱體23緊貼著所述誘蚊物質容納腔22，能使產生出來的熱量大部分傳導到誘蚊物質容納腔22，從而另誘蚊物質發散的范圍更廣。所述發熱體23與所述金屬觸點40電連接。

所述供電單元30包括第三外殼31、電源32和弱光燈33，所述第三外殼31為空心圓筒，所述電源32設置在該第三外殼31內，該電源32為太陽能發電裝置或者蓄電池；所述弱光燈33設置在所述電源32下方，所述弱光燈33由所述電源32提供電力；此外，還有一USB充電口34設置在該第三外殼31的外側，在戶外使用時還可以當作充電寶，為手機、平板電腦等小型電子產品充電。

使用時，從下至上依序把誘蚊單元20、捕蚊單元10和供電單元30組合，本實施例中的可拆卸捕蚊裝置可外接電源，也可以由所述供電單元30中的電源32提供電力，如圖4所示，外接電源時，由所述捕蚊單元10連接外部電源，然后通過各塊的金屬觸點40為其余兩個單元通電；由所述供電單元30供電時，所述電源32通過各單元的金屬觸點40為其余兩單元供電。由于該捕蚊器的外殼不透光，所述弱光燈33的光線只有從所述誘蚊單元20的誘蚊孔211透出，在晚上使用時并不會影響使用者的睡眠或健康。由于所述誘蚊物質容納腔22內的誘蚊物質會因本身的揮發性而揮發成氣體，并散發氣味吸引蚊子，在加上所述發熱體23的提供的熱量，能誘蚊物質揮發性更強，進一步加強了誘蚊效果。蚊子通過所述誘蚊孔211進入到誘蚊單元20時，由于所述風扇13產生的氣流能把蚊子卷入捕蚊腔，大部分蚊子進入捕蚊腔后隨即觸碰到所述電擊網14而被電死，而沒有立即被電死的蚊子也會由于趨光性，飛向頂部的弱光燈33而觸碰到電擊網14而最終被電死，另外，由于捕蚊裝置內部是不透光的，在白天或者外界光線充足的情況也可以起到良好的捕蚊效果，此時，所述弱光燈33可以關閉，所述多功能捕蚊裝置內部形成一個較為黑暗的環境，再加上誘蚊物質的發揮，形成了一個蚊子較為喜歡的環境，當蚊子飛進誘蚊單元20時，會被所述風扇13產生的氣流能把蚊子卷入捕蚊腔從而被所述電擊網14電死。

本實施例2所述的可拆卸捕蚊裝置相對于實施例1增加了供電單元，使該捕蚊裝置自帶電能，不需要外接電源，能隨時隨地使用，同時，也保留了可拆卸的特點，在攜帶或者儲存時可拆成三部分來放置。

本發明并不局限于上述實施方式，如果對本發明的各種改動或變形不脫離本發明的精神和范圍，倘若這些改動和變形屬于本發明的權利要求和等同技術范圍之內，則本發明也意圖包含這些改動和變形。
