本發明涉及一種植物幼苗移栽挖坑裝置。

背景技術：

目前在植物植物幼苗的移栽過程中，主要使用鋤頭或鏟子等工具在土里挖出種植坑，不僅增加了工人的工作強度，而且挖出的坑深淺不一、坑底不平整，植物植物幼苗需要在工人的扶持下才能進行填坑操作，比價麻煩。

技術實現要素：

有鑒于此，本發明目的是提供一種植物幼苗移栽挖坑裝置，結構簡單，降低工人的工作強度，挖出的坑深淺一致、坑底較平整，方便后續的填坑作業。

為了實現上述目的，本發明通過如下的技術方案來實現：一種植物幼苗移栽挖坑裝置，包括機架、安裝在機架下端的行走輪、縱向設置在機架上的送苗管和驅動所述送苗管上下移動的驅動裝置，所述送苗管為方形管，送苗管的下端兩側分別通過一鉸軸與一刨土板連接，在所述鉸軸上套設有一兩端分別與送苗管和刨土板連接的扭簧；在自然狀態下，兩塊刨土板的下端抵接、且刨土板的傾斜角度為60～75°；還包括設置在機架上的用于使兩塊刨土板向外展開的伸展機構。

進一步地，所述刨土板的兩側分別設有一與刨土板垂直的擋板，兩塊刨土板上的擋板錯開設置，一塊刨土板上的擋板的下端開有在自然狀態下與另一塊刨土板對齊的斜邊。

進一步地，所述伸展機構包括從動錐齒輪、主動錐齒輪、卷筒和拉繩，所述從動錐齒輪有兩個、且分列送苗管兩端，兩個從動錐齒輪同時與所述主動錐齒輪嚙合，每個從動錐齒輪與一所述卷筒同軸設置，所述拉繩一端纏繞在卷筒上、另一端與刨土板連接。

本發明的有益效果：本發明的一種植物幼苗移栽挖坑裝置，包括機架、安裝在機架下端的行走輪、縱向設置在機架上的送苗管和驅動所述送苗管上下移動的驅動裝置，所述送苗管為方形管，送苗管的下端兩側分別通過一鉸軸與一刨土板連接，在所述鉸軸上套設有一兩端分別與送苗管和刨土板連接的扭簧；在自然狀態下，兩塊刨土板的下端抵接；還包括設置在機架上的用于使兩塊刨土板向外展開的伸展機構。該結構的植物幼苗移栽挖坑裝置，結構簡單，降低了工人的工作強度，挖出的坑深淺一致、坑底較平整，方便后續的填坑作業。

附圖說明

圖1為刨土板未展開時本發明的結構示意圖；

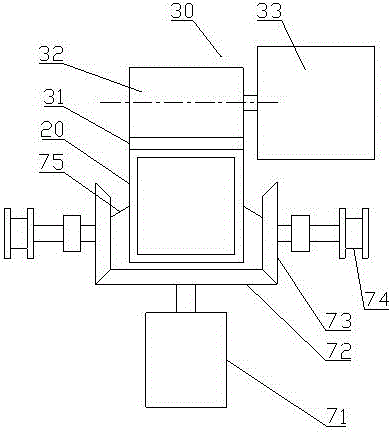

圖2為圖1的俯視圖；

圖3為刨土板展開時本發明的結構示意圖。

具體實施方式

為使本發明實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本發明。

請參閱圖1-3，本發明提供一種技術方案：一種植物幼苗移栽挖坑裝置，包括機架10、安裝在機架10下端的行走輪（附圖未示出）、縱向設置在機架10上的送苗管20和驅動所述送苗管20上下移動的驅動裝置30，行走輪由行走電機驅動，從而方便整個裝置的移動，所述送苗管20為方形管，在送苗管20上安裝有一齒條31，所述驅動裝置30為與所述齒條31嚙合的齒輪32和驅動所述齒輪32轉動的升降電機33，送苗管20的下端兩側分別通過一鉸軸50與一刨土板40連接，在所述鉸軸50上套設有一兩端分別與送苗管20和刨土板40連接的扭簧60；在自然狀態下，兩塊刨土板40的下端抵接、且刨土板40的傾斜角度為60～75°；還包括設置在機架10上的用于使兩塊刨土板40向外展開的伸展機構70。使用時，先將植物幼苗放入送苗管20內，啟動升降電機33使其驅動齒輪32轉動，從而使得送苗管20向下移動，兩塊刨土板40慢慢進入到泥土內，停止升降電機33，然后通過伸展機構70使兩塊刨土板40向外展開，直到兩塊刨土板40分別與送苗管20的兩個側面共面，兩塊刨土板40向外展開的過程中將泥土刨開，從而形成一底部較平整的種植坑，然后使刨土板40保持展開狀態，啟動升降電機33，將送苗管20及刨土板40一起向上從種植坑內拔出，植物幼苗留在種植坑內，且保持直立狀態，最后再由工人或填坑裝置進行填坑作業。該結構的植物幼苗移栽挖坑裝置，結構簡單，降低了工人的工作強度，挖出的坑深淺一致、坑底較平整，方便后續的填坑作業。

作為上述方案的進一步改進，所述刨土板40的兩側分別設有一與刨土板40垂直的擋板41，優選擋板41的寬度為送苗管20的寬度的一半，兩塊刨土板40上的擋板41錯開設置，一塊刨土板40上的擋板41的下端開有在自然狀態下與另一塊刨土板40對齊的斜邊。由于只在送苗管20的下端兩側分別設置了一塊擋板41，在另外兩側并未設置擋板41，因此自然狀態下將送苗管20插入泥土中時，兩塊刨土板40和送苗管20之間形成的間隙會使部分泥土進入到送苗管20下方，從而影響到坑底的平整度，進而可能會使得將送苗管20拔出種植坑后植物幼苗發生傾斜、歪倒，以致影響到后續通過填坑裝置進行填坑作業。通過上述設置則大大減少了泥土的進入量，從而避免了上述情況的發生。

作為上述方案的進一步改進，所述伸展機構70包括從動錐齒輪73、主動錐齒輪72、卷筒74和拉繩75，所述從動錐齒輪73有兩個、且分列送苗管20兩端，兩個從動錐齒輪73同時與所述主動錐齒輪72嚙合，主動錐齒輪72由一伸展電機71驅動，每個從動錐齒輪73與一所述卷筒74同軸設置，所述拉繩75一端纏繞在卷筒74上、另一端與刨土板40連接。通過使伸展電機71正反轉，從而可以實現刨土板40的向外展開和在扭簧60的作用下向內收回。

以上顯示和描述了本發明的基本原理和主要特征和本發明的優點,對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
