本發明涉及一種寵物用速干皮毛刷。

背景技術：

隨著人們生活水平的不斷提高，寵物越來越受到人們的喜愛，并且由于生活節奏的加快、競爭壓力的增大，人口老齡化嚴重等等，寵物能給人們帶來的慰藉作用也越來越明顯，飼養寵物在很多家庭成為普遍現象，對寵物毛發的打理也成了一項日常工作。由于寵物每天在地上玩耍身上較臟，很容易滋生細菌，為避免寵物身上的病菌傳染給小孩或者成人，因此需要經常，甚至天天為寵物洗澡，洗澡后需要將寵物的毛發處理干，尤其在寒冷的冬天，不及時將寵物的毛發處理干，寵物會很容易著涼感冒。然而，目前為寵物梳理皮毛的刷子大多為普通形式的刷子，這種刷子只能用來為寵物梳理毛發，不能對處理干毛發起到幫助作用，因此，大多采用電吹風將寵物的毛發吹干，而電吹風噪音比較大，寵物容易受到驚嚇而變得不安分，使得處理起來比較困難。而且，在寵物不安分的情況下和潮濕環境中使用電吹風給寵物吹干毛發也不安全。

技術實現要素：

本發明所要解決的技術問題是針對現有技術中存在的問題提供一種寵物用速干皮毛刷，其目的是在梳理寵物毛發的同時對毛發進行快速烘干，且不產生使寵物容易受到驚嚇的噪音，提高寵物的舒適度。

本發明的技術方案是該種寵物用速干皮毛刷包括相互配合的毛刷上蓋和毛刷座，所述的毛刷上蓋包括上蓋刷頭和上蓋刷柄兩部分，上蓋刷柄上設有上蓋進風口和啟動開關；所述的毛刷座包括毛刷座刷頭和毛刷座刷柄兩部分，毛刷座刷頭的外表面上設有均勻分布的齒，毛刷座刷柄上設有毛刷座進風口；由上蓋刷頭和毛刷座刷頭配合形成的空腔內安裝有電熱元件和導熱板，且所述的導熱板的側面設有容納電熱元件的槽，電熱元件安裝在導熱板的槽內，為導熱板加熱；由上蓋刷柄和毛刷座刷柄配合形成的空腔內安裝有風扇以及為風扇工作提供動力的風機電機，上蓋刷柄和毛刷座刷柄配合形成的空腔內還安裝有平穩地為風機電機提供動力以及為電熱元件提供能量的充電電池。

所述的毛刷座刷頭為分體式結構，包括梳板以及與毛刷座刷柄一體的梳板安裝孔，梳板安裝座的一側設有容納梳板的槽，另一側設有均勻分布的齒，梳板安裝在梳板安裝孔的槽內，梳板的一側設有均勻分布的齒，另一側設有容納導熱板的槽。

所述的梳板安裝座上的齒的直徑大于梳板上的齒的直徑。

所述的上蓋刷頭的外表面上設有均勻分布的齒，且上蓋刷頭上的齒間距大于梳板上的齒間距。

所述的導熱板上設有若干均勻分布的孔。

所述的齒均為易于傳熱的金屬材質。

具有上述結構的該種寵物用速干皮毛刷具有以下優點：

1.該種寵物用速干皮毛刷通過在毛刷內增加電熱元件，熱量通過導熱板傳遞到梳板和梳板上均布的齒上，同時毛刷手柄內設有電機和小風扇，小風扇將電熱元件產生的熱量吹到梳板上，梳板上均布一些小孔，熱風從小孔中吹出，寵物毛發在毛刷熱量的作用下很快就干了，并且噪音非常小。

2.該種寵物用速干皮毛刷的毛刷手柄內設有大容量的充電電池，使用時只需充好電即可，無需和高壓電源連接，因此在給寵物洗完澡后，使用該毛刷給寵物梳理毛發，寵物會感到比較舒服，也會變得安靜。

3.該種寵物用速干皮毛刷的梳板與梳板安裝孔是分體式設計，可以根據不同寵物毛發的特點更換不同齒密度和齒直徑的梳板，適應性更加廣泛，滿足各種寵物的需求。

附圖說明

下面結合附圖對本發明作進一步說明：

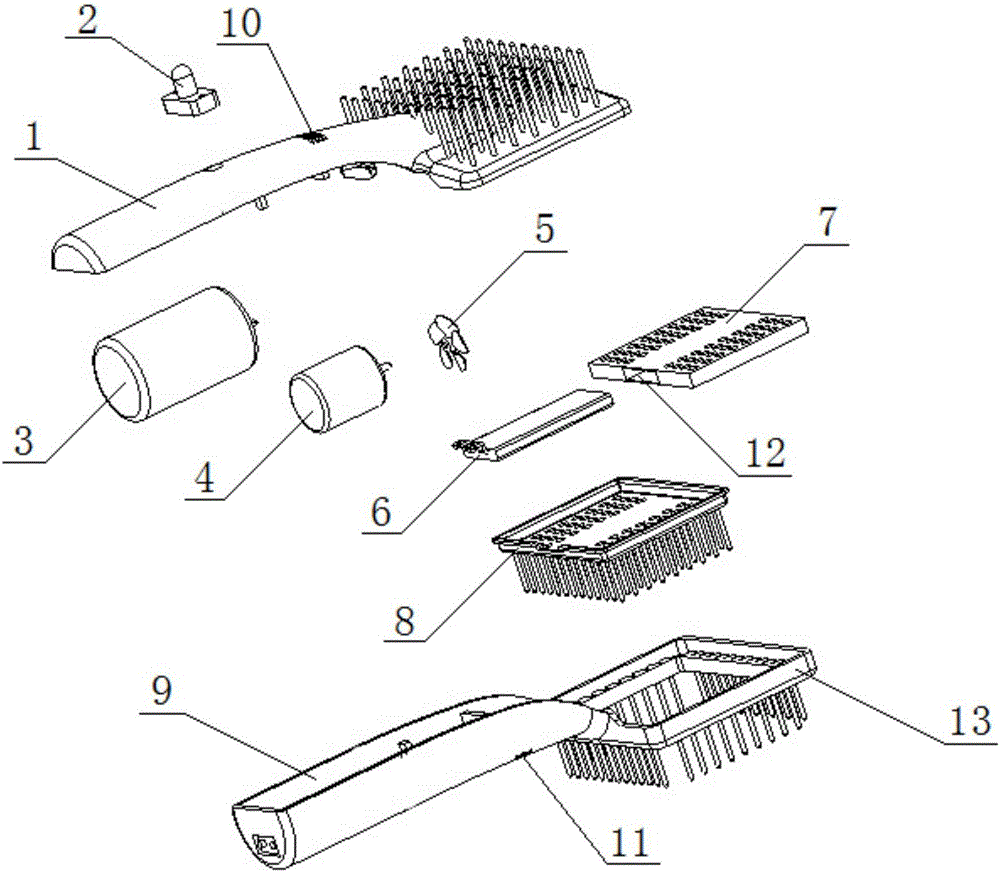

圖1為本發明的爆炸結構示意圖。

圖2為本發明組裝后的結構示意圖。

在圖1-2中，1：毛刷上蓋；2：啟動開關；3：充電電池；4：風機電機；5：風扇；6：電熱元件；7：導熱板；8：梳板；9：毛刷座；10：上蓋進風口；11：毛刷下蓋進風口；12：電熱元件安裝孔；13：梳板安裝孔。

具體實施方式

圖1為本發明寵物用速干皮毛刷的爆炸結構示意圖，圖2為本發明組裝后的結構示意圖。由圖1-圖2所示結構結合可知，該種皮毛刷包括相互配合的毛刷上蓋1和毛刷座9，毛刷上蓋1包括上蓋刷頭和上蓋刷柄兩部分，上蓋刷柄上設有上蓋進風口10和啟動開關2；毛刷座9包括毛刷座刷頭和毛刷座刷柄兩部分，毛刷座刷頭的外表面上設有均勻分布的齒，毛刷座刷柄上設有毛刷座進風口11；由上蓋刷頭和毛刷座刷頭配合形成的空腔內安裝有電熱元件6和導熱板7；由上蓋刷柄和毛刷座刷柄配合形成的空腔內安裝有風扇5以及為風扇5工作提供動力的風機電機4，上蓋刷柄和毛刷座刷柄配合形成的空腔內還安裝有平穩地為風機電機4提供動力以及為電熱元件6提供能量的充電電池3，或者是提供能量的干電池。

毛刷座刷頭為分體式結構，包括梳板8以及與毛刷座刷柄一體的梳板安裝孔13，梳板安裝座13的一側設有容納梳板8的槽，另一側設有均勻分布的齒，梳板8安裝在梳板安裝孔13的槽內，梳板8的一側設有均勻分布的齒，另一側設有容納導熱板7的槽，且梳板安裝座13上的齒的直徑大于梳板8上的齒的直徑，梳板安裝座13上的齒用于梳理寵物的毛發的同時還能保護梳板8上的齒。上蓋刷頭的外表面上也設有均勻分布的齒，且上蓋刷頭上的齒間距大于梳板8上的齒間距。齒間距較大的上蓋刷頭上的齒也比較粗壯，寵物剛洗完澡時毛發較亂，且相互交錯，非常難梳理，而上蓋刷頭上的齒由于齒間距較大，使用起來較省力，也不會將寵物搞疼，因此，可以先使用該部分齒進行初期梳理，將毛發理順后再使用梳板8上的齒進行梳理。上述所有的齒均為易于傳熱的金屬材質。

導熱板7的側面設有容納電熱元件6的槽，電熱元件6安裝在導熱板7的槽內，為導熱板7加熱；導熱板7上設有若干均勻分布的孔。

本發明寵物用速干皮毛刷中各組成部分的功能如下：

1.毛刷上蓋：上蓋刷頭上設有均勻分布的齒，該部分齒間距較大，齒較粗壯，寵物剛洗完澡時毛發較亂，且相互交錯，非常難梳理，由于該部分齒間距大，使用起來較省力，也不會將寵物搞疼，因此，可以使用該部分齒進行初期梳理，將毛發理順。毛刷上蓋1上還設有上蓋進風口10，當風機電機4工作時，外界的空氣從上蓋進風口10進入。

2.啟動開關：控制電熱元件6和風機電機4工作。

3.充電電池：平穩地為風機電機4提供動力，以及為電熱元件6提供能量。

4.風機電機：為風扇5的工作提供動力，風機電機4安裝在毛刷座9的卡位上，毛刷上蓋1和毛刷座9上設有風機軸卡位和風機機身卡位，當將毛刷上蓋1裝在毛刷座9上后，風機電機4剛好落在毛刷上蓋1和毛刷座9上對應的卡位上。

5.風扇：在電熱元件6工作時，風機電機4同時工作，風扇5吸入外界的空氣，吹到電熱元件6上加熱，加熱后的空氣通過梳板8上均勻分布的孔吹到寵物的毛發上，對毛發進行烘干。

6.電熱元件：用于加熱風扇5吹進來的空氣、導熱板7、梳板8、以及梳板8上的金屬齒。

7.導熱板：導熱板7上設有電熱元件安裝孔，將電熱元件6的熱量傳遞給風扇吹進來的空氣和梳板8，導熱板7上設有均勻分布的孔，一是為了增加空氣的受熱面積，二是經過加熱的空氣由這些孔傳遞到寵物的毛發上。

8.梳板：金屬元件，導熱性好，梳板8上設有均勻分布的齒，用于梳理寵物的毛發并烘干寵物毛發上的水分。

9.毛刷座：毛刷座9上設有梳板安裝孔13，梳板安裝孔13的周圍設有一周較粗壯的齒，用于梳理寵物的毛發，還可以起到保護梳板8上的齒的作用。毛刷座9上設有毛刷下蓋進風口11，當風機電機4工作時，外界的空氣從毛刷下蓋進風口11進入。

該種寵物用速干皮毛刷通過在毛刷內增加電熱元件，熱量通過導熱板傳遞到梳板和梳板上均布的齒上，同時毛刷手柄內設有電機和小風扇，小風扇將電熱元件產生的熱量吹到梳板上，梳板上均布一些小孔，熱風從小孔中吹出，寵物毛發在毛刷熱量的作用下很快就干了，并且噪音非常小；同時，梳板與梳板安裝孔是分體式設計，可以根據不同寵物毛發的特點更換不同齒密度和齒直徑的梳板，適應性更加廣泛，滿足各種寵物的需求。
