本實用新型涉及石漠化地區栽培領域，具體地，涉及一種石漠化地區用火龍果栽培裝置。

背景技術：

在火龍果栽培領域中，火龍果栽培方式有爬墻種植，塔棚種植，籬笆式種植，大多數選用柱式栽培，該栽培方式為在土壤中立水泥柱或木柱并且排成直線，在立柱周圍種植3～4顆火龍果苗，使火龍果植株沿立柱向上增長，在立柱上套上圓盤，使火龍果苗最終掛在該圓盤上。該栽培方式成本較低，且與其他方式相比可節省攀援柱的數量，但由于圓盤厚度大，占用的空間較大，該栽培方式的每畝可種植的火龍果顆數較少，畝產量低，產值少。并且由于圓盤直接套在立柱上，圓盤與立柱之間沒有連接件，導致柱式栽培裝置整體結構不穩定，影響種植，且由于每個圓盤都需人工進行安裝，操作復雜，難以管護。由于需要在石漠化地區種植火龍果，石漠化地區土壤腐蝕較嚴重，基巖大面積裸露，可使用的土地資源少且山體不平整，因此柱式栽培不適用于石漠化地區。

技術實現要素：

本實用新型的目的是提供一種石漠化地區用火龍果栽培裝置，該栽培裝置能夠?qū)崿F(xiàn)在石漠化地表上栽培火龍果。

為了實現上述目的，本實用新型提供一種石漠化地區用火龍果栽培裝置，該栽培裝置包括用于引導所述火龍果植株向上生長的第三支撐柱，以及間隔地環繞在所述第三支撐柱頂端的環形支架，其中，所述環形支架上固定 有向下延伸的第一支撐柱和第二支撐柱，該第一支撐柱和第二支撐柱沿周向間隔連接在所述環形支架上，并且所述第一支撐柱和所述第二支撐柱上連接有聚土板，該聚土板位于所述環形支架下方以用于和石漠化地表構成種植所述火龍果植株的土壤種植區。

優選地，所述聚土板為U型結構。

優選地，所述聚土板的內側設置有可拆卸地連接所述第一支撐柱的第一連接部和可拆卸地連接所述第二支撐柱的第二連接部。

優選地，所述第一連接部和第二連接部為朝向所述聚土板開口的半圓型結構。

優選地，所述聚土板上形成有多個通孔。

優選地，所述環形支架為橢圓形，所述第三支撐柱位于該橢圓形的圓心，所述第一支撐柱和所述第二支撐柱關于所述橢圓形的短軸對稱布置。

優選地，所述第三支撐柱的截面為圓形，該圓形的直徑與所述橢圓形的短軸的長度之比為1:3-1:5。

優選地，所述第一支撐柱和所述第二支撐柱的截面分別為圓形，并且直徑相等。

通過上述技術方案，通過聚土板能夠在石漠化地區為火龍果苗創建土壤種植區，為火龍果苗提供養分，保證火龍果的生長。其中，火龍果苗沿第三支撐柱向上生長，穿過環形支架，其頂端分枝向四周展開，增大了火龍果枝葉的光照面積，促進火龍苗生長。且聚土板的內側設置有可拆卸地連接第一支撐柱的第一連接部和可拆卸地連接第二支撐柱的第二連接部，裝置結構穩定，埋設該裝置時操作簡單，管護方便。利于火龍果苗生長，增加產量。

本實用新型的其他特征和優點將在隨后的具體實施方式部分予以詳細說明。

附圖說明

附圖是用來提供對本實用新型的進一步理解，并且構成說明書的一部分，與下面的具體實施方式一起用于解釋本實用新型，但并不構成對本實用新型的限制。在附圖中：

圖1是本實用新型實施方式提供的火龍果栽培裝置的結構示意圖；

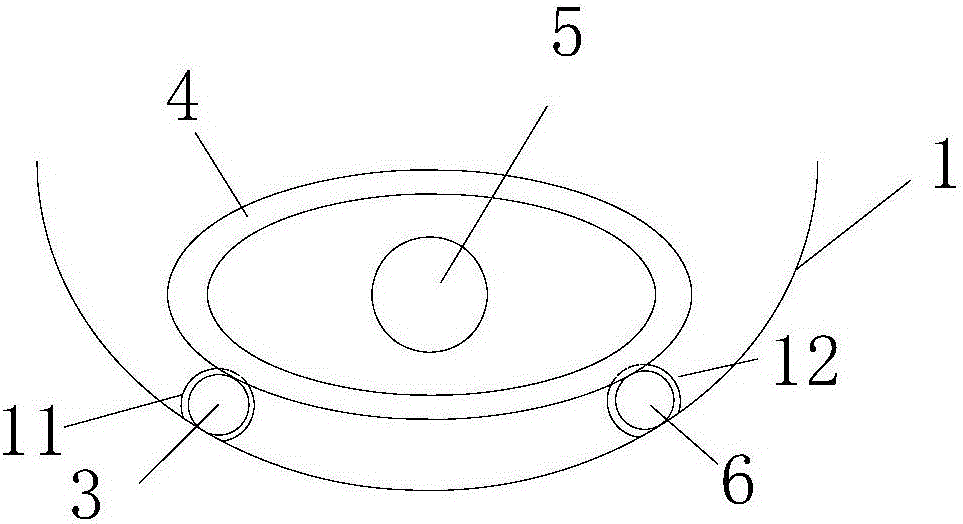

圖2是本實用新型實施方式提供的火龍果栽培裝置的俯視結構示意圖；

圖3是本實用新型實施方式提供的火龍果栽培裝置插入山體狀態的結構示意圖。

附圖標記說明

1聚土板 11第一連接部 12第二連接部

2通孔 3第一支撐柱 4環形支架

5第三支撐柱 6第二支撐住 7山體結構

具體實施方式

以下結合附圖對本實用新型的具體實施方式進行詳細說明。應當理解的是，此處所描述的具體實施方式僅用于說明和解釋本實用新型，并不用于限制本實用新型。

在本實用新型中，在未作相反說明的情況下，使用的方位詞如“上、下、左、右”通常是指附圖的圖面方向指，“內、外”是指相應部件輪廓的內和外。

如圖1至圖3所示，本實用新型提供一種石漠化地區用火龍果栽培裝置，其中包括用于引導火龍果植株向上生長的第三支撐柱5，以及間隔地環繞在第三支撐柱5頂端的環形支架4，火龍果苗可穿過環形支架，其頂端枝葉向四周生長，增大了葉片光照面積，為火龍果的生長提供了良好的光照環境。

其中，環形支架4上固定有向下延伸的第一支撐柱3和第二支撐柱6，該第一支撐柱3和第二支撐柱6沿周向間隔連接在所述環形支架4上，該第一支撐柱3和第二支撐柱6均插入山體結構7中，使裝置更加穩定。并且所述第一支撐柱3和所述第二支撐柱6上連接有聚土板1，該聚土板1位于所述環形支架4下方以用于和石漠化地表構成種植所述火龍果植株的土壤種植區。即可通過在聚土板1內聚集土壤來為火龍果苗提供養分，保證其在石漠化地區的生長。

優選地，由于石漠化地區土地資源少，且大多數為山坡，難以栽培，成土速度較慢，該聚土板1為U型結構，結構獨特，如圖3所示，該U型結構的聚土板1在插入山體結構7中，可以通過其U型本體和山體結構7的自身傾斜來構成土壤種植區，結構巧妙，從而通過簡單的結構實現在山體上的土壤聚集。因此可聚集火龍果周圍的土壤，構成營養成分較為豐富的種植區域，解決了石漠化地區土地資源少、生產能力低的問題，增加了火龍果在石漠化地區的產量。

具體地，該聚土板1的內側設置有可拆卸地連接所述第一支撐柱3的第一連接部11和可拆卸地連接所述第二支撐柱6的第二連接部12，用來連接聚土板1、第一支撐柱3和第二支撐柱6。其中，該第一連接部11和第二連接部12為朝向該聚土板1開口的半圓型結構，因此，第一支撐柱3和第二支撐柱6不會分別脫離第一連接部11和第二連接部12，保證了埋設該栽培裝置的穩定性和可靠性。

如圖1和圖3，該聚土板1上形成有多個通孔2作為透水孔，為火龍果提供良好的生長環境，防止水分堆積，影響火龍果苗生長。

如圖2所示，該環形支架4為橢圓形，第三支撐柱5位于該橢圓形的圓心，因此可保證火龍果向環形支架4外生長的枝葉分布均勻。第一支撐柱3和所述第二支撐柱6關于所述橢圓形的短軸對稱布置，該第一支撐柱3和該 第二支撐柱6受力均勻，保證了在山坡埋設該栽培裝置的穩定性。且該第三支撐柱5的截面為圓形，在本實施方式中，該圓形的直徑與該橢圓形的短軸的長度之比為1:3-1:5，因此火龍果枝葉穿過環形支架4后，伸出的火龍果枝條數量多，有利于火龍果的生長，增加石漠化地區火龍果的產量。其中，第一支撐柱3和第二支撐柱6的截面分別為圓形，并且直徑相等，保證了栽培裝置的穩定性。

以上結合附圖詳細描述了本實用新型的優選實施方式，但是，本實用新型并不限于上述實施方式中的具體細節，在本實用新型的技術構思范圍內，可以對本實用新型的技術方案進行多種簡單變型，這些簡單變型均屬于本實用新型的保護范圍。

另外需要說明的是，在上述具體實施方式中所描述的各個具體技術特征，在不矛盾的情況下，可以通過任何合適的方式進行組合，為了避免不必要的重復，本實用新型對各種可能的組合方式不再另行說明。

此外，本實用新型的各種不同的實施方式之間也可以進行任意組合，只要其不違背本實用新型的思想，其同樣應當視為本實用新型所公開的內容。
