本實用新型涉及一種農業大棚，尤其涉及一種用于農業大棚的翻轉支撐架。

背景技術：

隨著農業技術，生物技術的發展，農業大棚已經在農業生產方面的使用非常的普及，特別是近幾年新材料新工藝的出現，使農業大棚的建設越來越簡單，成本越來越低廉，傳統的大棚使用泥磚堆砌墻面，然后使用竹子等木質材料作為棚頂支架，然后覆蓋上塑料薄膜，這種大棚建設繁瑣，建設周期長，安裝維護極其的不方便，安裝后，大棚內不能在用農用機械耕種，使用過一次基本上就報廢，很多材料不能回收進行重復使用，增加了使用成本，為農業生產帶來不便。

技術實現要素：

本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種用于農業大棚的翻轉支撐架。

為了實現上述目的，本實用新型采用了如下技術方案：

一種用于農業大棚的翻轉支撐架，其特征在于：包括相互平行設置的第一軌道和第二道軌，在第一軌道上滑動配合一組第一滑塊，在第二道軌上卡接滑動配合一組第二滑塊，第一滑塊和第二滑塊一一對應配合，在相互對應的第一滑塊和第二滑塊上均連接一個龍門架，龍門架的一端鉸接在相應的第一滑塊上、另一端固定連接第二滑塊；

在第一軌道一側的每個龍門架上均連接一個絲桿螺母，第一軌道一側安裝第一電機和第二電機，第一電機的輸出軸上連接第一絲桿，第一絲桿與所有絲桿螺母均對應配合連接，第二電機通過旋轉裝置驅動連接相應的龍門架；

在第一軌道和第二道軌的兩側均設有一個擋板，擋板的長度小于第一軌道的長度和第二道軌的長度；

還包括控制箱，在控制箱內設有相互電連接的蓄電池和控制裝置，控制裝置還控制連接所述第一電機和第二電機。

優選地，在所述龍門架一側連接第一安裝架，第一安裝架為安裝平臺，所述第一電機固定連接在第一安裝架上。

優選地，在所述龍門架一側設有第二安裝架，所述第二電機安裝在第二安裝架上，第二安裝架包括支腿，在支腿上設有安裝第二電機的支撐板。

優選地，所述旋轉裝置包括連接在第二電機上的主動旋轉齒輪和連接在相應龍門架上的從動選轉齒輪，主動旋轉齒輪和從動選轉齒輪相互嚙合。

本實用新型的優點在于：安裝拆卸維護方便，耕種時，把龍門架翻轉，支架移出，操作方便，大棚能夠多次使用，節約了成本，可以降低工作人員的勞動強度，提高工作效率，應用前景非常廣闊。

附圖說明

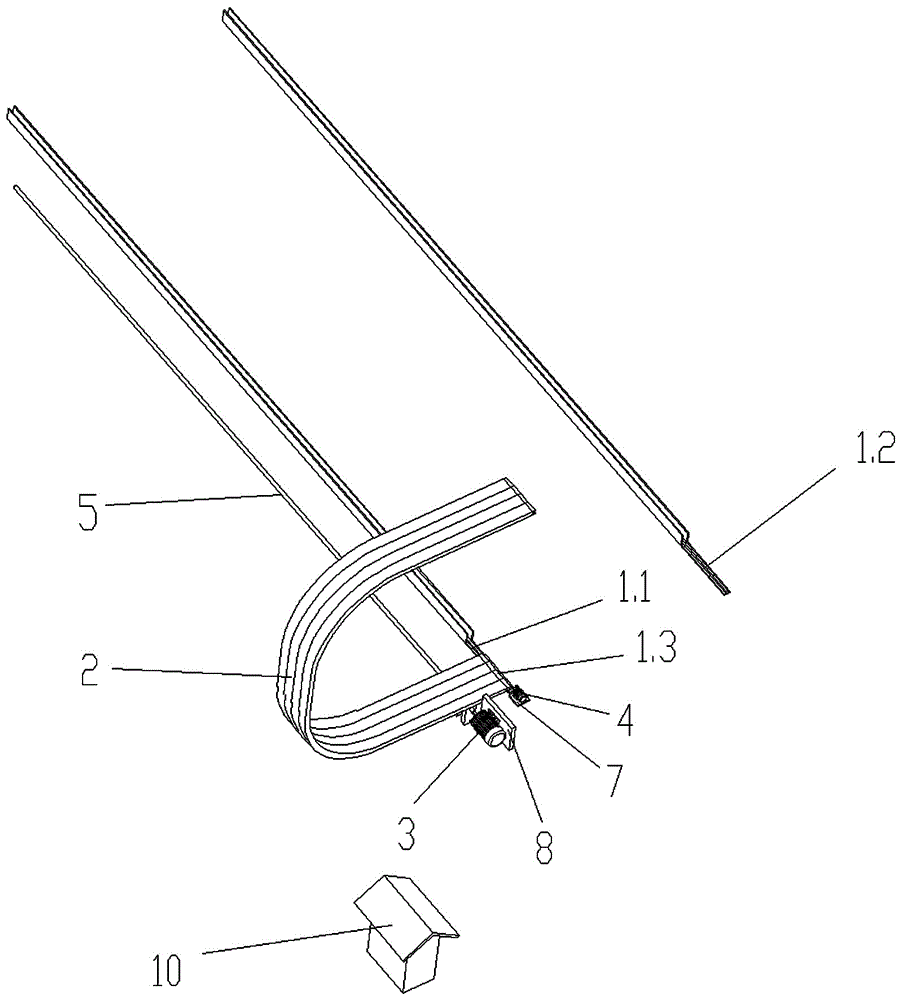

圖1是本實用新型所提供的一種用于農業大棚的翻轉支撐架的原理結構示意圖；

圖2是圖1龍門架翻轉狀態示意圖。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

如圖1和圖2所示，本實用新型提供的一種用于農業大棚的翻轉支撐架，包括相互平行設置的第一軌道1.1和第二道軌1.2，第一軌道1.1和第二道軌1.2分別鋪設在田地的兩側，在第一軌道1.1上滑動配合一組第一滑塊1.3，在第二道軌1.2上卡接滑動配合一組第二滑塊1.4，第一滑塊1.3和第二滑塊1.4一一對應配合，在相互對應的第一滑塊1.3和第二滑塊1.4上均連接一個龍門架2，龍門架2的個數根據田塊的長度而定, 本方案優選為4個、6個或8個，龍門架2的一端通過鉸鏈連接在相應的第一滑塊1.3上、另一端固定連接第二滑塊1.4。在每個所述第一軌道1.1和第二道軌1.2的兩側均設有一個擋板9，擋板9的長度小于第一軌道1.1和第二道軌1.2的長度。

在第一軌道1.1一側的每個龍門架2的外側均連接一個絲桿螺母6，其中一側的龍門架2外側設有連接第一安裝架8和第二安裝架7，第一安裝架8為安裝平臺，在第一安裝架8上固定連接第一電機3，第一電機3的輸出軸上連接第一絲桿5，第一絲桿5與所有絲桿螺母6均對應配合連接，在第一電機3的作用下龍門架2在第一軌道1.1和第二道軌1.2上移動。

在所述第二安裝架7上安裝第二電機4，第二安裝架8包括支腿，在支腿上設有安裝第二電機4的支撐板，第二電機4通過旋轉裝置驅動連接相應的龍門架2，所述旋轉裝置包括連接在第二電機4上的主動旋轉齒輪和連接在相應龍門架2上的從動選轉齒輪，主動旋轉齒輪和從動選轉齒輪相互嚙合，在第二電機4的驅動下下龍門架2繞第一軌道1.1旋轉。

還包括控制箱10，在控制箱10內設有相互電連接的蓄電池和控制裝置，控制裝置還控制連接所述第一電機3和第二電機4。

在龍門架2的外側配合連接透光膜，透光膜采用塑料薄膜，在龍門架2回收時，透光膜跟隨龍門架2一起運動，使得田地敞開，便于使用農用機械耕種。
