本實用新型屬于農業養殖設施技術領域，具體涉及分層豬舍。

背景技術：

豬糞質地較細，含有較多的有機質和氮磷鉀養分，豬糞分解較慢，適宜做有機肥，一頭豬的糞便可增產200~300斤的糧食，因此人們通過發酵床將豬糞便進行發酵，經發酵后的豬糞能形成有機肥，可增產糧食。但是，豬糞如果不及時排出豬舍，時間久后，豬糞中的有毒氣體被豬呼吸后，會造成血管運動中樞麻痹，從而危害豬的身體健康。因此，需要將糞便及時地清理出生豬養殖層，以免豬糞中的毒氣被豬呼吸后會危害豬的身體健康。

目前現有豬舍大多為分層結構設計，稱為現有分層豬舍，分層豬舍通常包括生豬養殖層、發酵層、排糞管及其他養殖設備，生豬養殖層的地板的一側設有若干洞口，洞口和排糞管的一端連接，排糞管的另一端連接有發酵床，清潔員通過清潔設備將豬糞清理至洞口，豬糞進入洞口后經排糞管流入到發酵床中進行發酵。現有豬舍雖然能夠實現將豬糞清理出生豬養殖層，從而解決了豬糞中的毒氣被豬呼吸后會危害豬的身體健康的問題。但是現有分層豬舍的排糞管與洞口的連接處無密封裝置，且不能將排糞管里的有毒氣體抽出，所以會導致發酵床中的豬糞產生的有毒氣體會通過排糞管上竄到生豬養殖層中，豬吸入了有毒氣體會造成血管運動中樞麻痹，從而危害豬的身體健康。

技術實現要素：

本實用新型意在提供分層豬舍，以解決現有分層豬舍的排糞管與洞口的連接處無密封裝置，且不能將排糞管里的有毒氣體抽出，發酵床中的豬糞產生的有毒氣體會通過排糞管上竄到生豬養殖層中，豬吸入了有毒氣體會造成血管運動中樞麻痹，從而危害豬的身體健康的問題。

本方案中的分層豬舍，包括生豬養殖層和發酵層，發酵層包括發酵床，生豬養殖層和發酵層連接處設有地板，地板的一側設有若干用于排出豬糞的洞口，洞口和排糞管的一端相連，排糞管的另一端和發酵床相連，所述排糞管的內壁上設有彈性片，所述排糞管連接有用于抽出排糞管中有毒氣體的抽氣裝置。

本方案的工作原理及其有益效果：清潔時，清潔員通過清潔設備將地板上的豬糞清理至洞口，因為豬糞自身有重力從而會壓開彈性片，從而流入到排糞管中，當彈性片沒有受到豬糞自身的作用力時，彈性片會復原至原來的位置密封住洞口，豬糞中的有毒氣體就不會上竄到生豬養殖層中，清潔員在清潔豬糞時，啟動抽氣裝置，抽氣裝置就會把排糞管中的有毒氣體抽出，這樣就解決現有分層豬舍的排糞管與洞口的連接處無密封裝置，且沒有抽氣裝置將排糞管里的有毒氣體抽出，而導致發酵床中的豬糞產生的有毒氣體會通過排糞管而上竄到生豬養殖層中，豬吸入了有毒氣體后會造成血管運動中樞麻痹，從而危害豬的身體健康的問題。

進一步，所述地板呈傾斜狀態，地板和水平面之間的夾角為10°~15°。清潔員在清理地板上的豬糞時，豬糞會因為地板呈傾斜狀態從而向下滑動至洞口，提高了清潔員清理豬糞的工作效率。

進一步，所述彈性片上設有密封圈。因為彈性片會洞口進行磨損，從而降低了彈性片的使用壽命，時間久后，彈性片和洞口的密封性就會降低，彈性片上設有密封圈后，密封圈會阻止彈性片和洞口摩擦，從而提高了彈性片的使用壽命，并且密封圈也可以用于增加和洞口的密封性。

進一步，所述抽氣裝置包括和排糞管連通的進氣管，進氣管連接有抽氣機，抽氣機連接有排氣管。抽氣機能夠將排糞管中的有毒氣體抽出，就解決了因有毒氣體會通過排糞管上竄到生豬養殖層中，豬吸入了有毒氣體會造成血管運動中樞麻痹，從而危害豬的身體健康的問題。

附圖說明

圖1為本實用新型分層豬舍的內部結構圖；

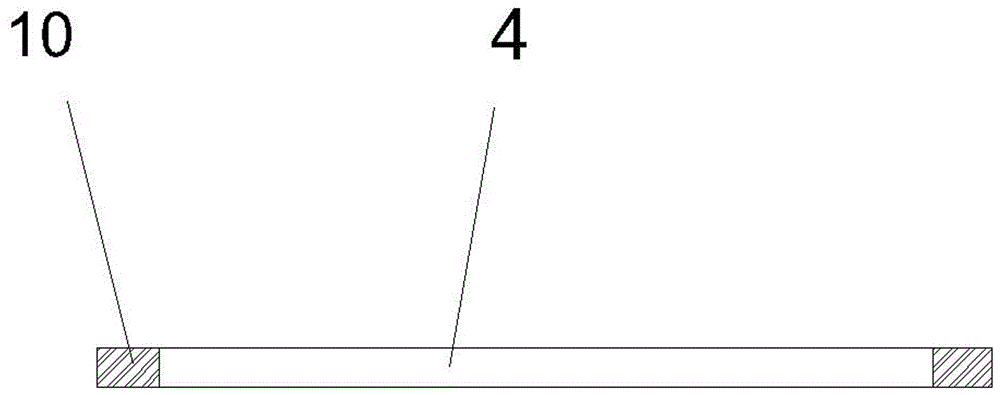

圖2為圖1中排糞管的結構示意圖。

具體實施方式

下面通過具體實施方式對本實用新型作進一步詳細的說明：

說明書附圖中的附圖標記包括：生豬養殖層1、地板2、發酵床3、彈性片4、洞口5、排糞管6、進氣管7、抽氣機8、排氣管9、密封圈10。

實施例基本如附圖1~2所示：因為地板2和水平面之間所成夾角為10度到15度之間，地板2便呈傾斜狀態，這更利于清潔員通過清潔設備將地板2上的豬糞清理至洞口5上，因為豬糞自身有重力從而會壓開彈性片4，從而流入到排糞管6中，當彈性片4沒有受到豬糞的作用力時，彈性片4會復原至原來的位置密封住洞口5，豬糞中的有毒氣體就不會上竄到生豬養殖層1中，清潔員在清潔豬糞時，啟動抽氣機8，抽氣機8通過進氣管7和排氣管9就能把排糞管6中的有毒氣體抽出排糞管6中，就解決了現有分層豬舍的發酵床3中的豬糞產生的有毒氣體會通過排糞管6上竄到生豬養殖層1中，豬吸入了有毒氣體會造成血管運動中樞麻痹，從而危害豬的身體健康的問題；因為彈性片4會和洞口5進行磨損，從而降低了彈性4的使用壽命，時間久后，彈性片4和洞口5的密封性就會降低，彈性片4上設有密封圈10后，密封圈10會阻止彈性片4和洞口5摩擦，從而提高了彈性片4的使用壽命，并且密封圈10也可以用于增加和洞口5的密封性。

以上所述的僅是本實用新型的實施例，方案中公知的具體結構及特性等常識在此未作過多描述。應當指出，對于本領域的技術人員來說，在不脫離本實用新型結構的前提下，還可以作出若干變形和改進，這些也應該視為本實用新型的保護范圍，這些都不會影響本實用新型實施的效果和專利的實用性。本申請要求的保護范圍應當以其權利要求的內容為準，說明書中的具體實施方式等記載可以用于解釋權利要求的內容。
