本實用新型涉及一種農用施肥機，尤其涉及一種煙草施肥機的下料控制結構。

背景技術：

煙草是我國重要的經濟作物，在許多地區煙草種植是當?shù)匕傩兆钪匾氖杖雭碓础熑~品質受到諸如氣候、栽培措施等因素的影響，隨著煙葉標準化生產和現代煙草農業的建設，煙葉生產技術需要進行一系列完善，精準高效施肥是提高產質量的關鍵技術。可現有技術中的煙草施肥機并不能有效的施肥，施肥過程不能有效控制，會造成肥料的浪費。

如申請?zhí)枮?01520021366.7的施肥機械，該施肥機械在施肥過程中并不能有效控制施肥的速率，當肥料放入落料口，肥料就將從落料口掉下，不能有效控制。即使在該施肥機械在運作過程中，肥料也會掉入沒有煙草的泥土上，不能達到有效施肥的效果。而且該施肥機械在作業過程中，行駛的速度并不能保持勻速，可能造成施肥分布不均勻，局部下料過多或過少的情況，不能達有效施肥，而且還會造成部分肥料的浪費，增加煙草種植的成本。

技術實現要素：

本實用新型解決的問題是施肥過程中，施肥量不能有效調控，施肥效率低，造成肥料的浪費，增加煙草種植的成本。

為了解決上述問題，現提供一種煙草施肥機的下料控制結構，包括下料漏斗，該下料漏斗內設置有可用于調控下料速度的旋轉軸，該旋轉軸與該電機的輸出齒輪相連，且該旋轉軸上設置有至少一個凹槽。

進一步，該的煙草施肥機，還包括用于調控該電機轉動頻率的調頻裝置，該調頻裝置與該電機電連接。

進一步，該調頻裝置包括控制模塊，以及與該控制模塊相連的檔位按鍵模塊，和/或觸摸屏。

進一步，在該調頻裝置包括：感應裝置和用于調控該電機頻率的控制模塊，其中，該控制模塊與該電機相連，該感應裝置設置在該車輪上，且該感應裝置與該控制模塊連接，該控制模塊通過對該感應裝置的數據進行分析實現對電機運轉頻率的控制。

進一步，上一條所述的調頻裝置還包括與該控制模塊相連的檔位按鍵模塊，和/或觸摸屏。

進一步，該感應裝置為轉速傳感器。

進一步，該車架上設置有套筒，該套筒可沿該旋轉軸的軸線方向相對于該旋轉軸左右移動，使套筒套設在旋轉軸上。

進一步，該套筒通過支撐座設置在該車架上，且該車架與該支撐座之間設置有使該支撐座相對于該車架移動的運動機構。

進一步，該運動機構為滑軌運動機構。

進一步，該運動機構為齒輪傳動機構。

進一步，該齒輪傳動機構包括

進一步，該煙草施肥機還包括帶螺紋的連接桿，該連接桿的一端與該套筒遠離旋轉軸的一端連接，該連接桿的另一端設置有用于轉動連接桿的旋轉機構，該支撐座上開有與該連接桿相匹配的螺紋孔，該連接桿通過螺紋孔與支撐座連接。

進一步，該旋轉機構可以為把手、手柄或手輪。

通過該煙草施肥機的下料控制結構可以解決傳統煙草施肥無法控制下料速度的問題，使煙草施肥機工作過程能有效控制施肥速度，有效的提高施肥效率，減少施肥成本。

附圖說明

為了更清楚地說明本實用新型具體實施方式或現有技術中的技術方案，下面將對具體實施方式或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖是本實用新型的一些實施方式，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

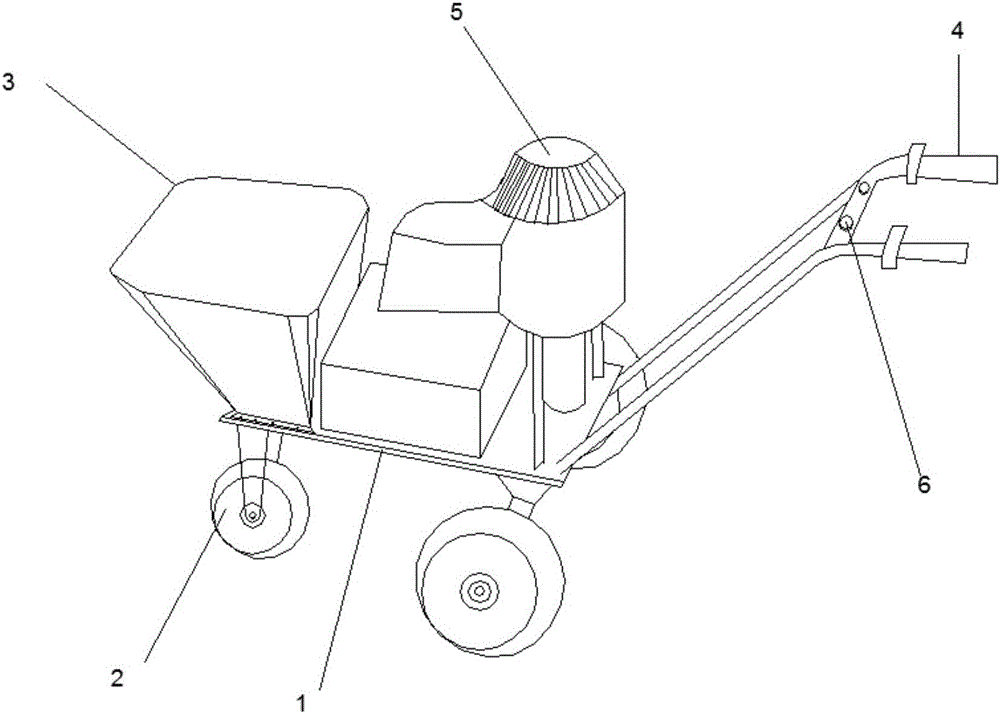

圖1是煙草施肥機結構圖；

圖2是下料漏斗的俯視圖；

圖3是感應裝安裝結構示意圖；

圖4是旋轉軸的安裝結構示意圖；

圖5是圖4的B面視圖；

圖6是圖4的A-A線剖面視圖；

圖7是旋轉軸的另一種安裝結構示意圖；

圖8是運動機構結構示意圖；

圖9是圖8的C-C面視圖；

圖10運動機構與支撐座和車架的連接結構示意圖；

附圖標記：

1-車架； 2-車輪； 3-下料漏斗；

4-扶手； 5-電機； 6-檔位按鍵模塊；

7-旋轉軸； 8-套筒； 9-輸出齒輪

10-連接軸 11-支撐座 12-旋轉機構

13-插銷 14-連接桿 15-控制模塊

16-感應裝置 17-運動機構 18-第一齒輪

19-第二齒輪 20-第一傳動齒輪 21-第二傳動齒輪

22-鏈條 23-第一傳動軸 24-第二傳動軸24

25-驅動電機 26-微調裝置

具體實施方式

下面將結合附圖對本實用新型的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

在本實用新型的描述中，需要說明的是，術語“中心”、“上”、“下”、“左”、“右”、“豎直”、“水平”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。此外，術語“第一”、“第二”、“第三”僅用于描述目的，而不能理解為指示或暗示相對重要性。

在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本實用新型中的具體含義。

下面結合附圖，對本實用新型的具體實施方式做進一步詳細的說明，但是本實用新型并不局限于以下實施方式，方案中公知的具體結構和/或特性等常識在此未作過多描述。應當指出，對于本領域的技術人員來說，在不脫離本實用新型結構的前提下，還可以作出若干變形和改進，這些都不會影響本實用新型實施的效果，也應該視為本實用新型的保護范圍。

實施例1

一種煙草施肥機的下料控制結構，下料漏斗3，下料漏斗3設置在車架1上，該車架1上還設置有車輪2、扶手4、電機5，該下料漏斗3內設置有可用于調控下料速度的旋轉軸7，該旋轉軸7與該電機5的輸出齒輪9相連，連接方式可以包括通過插銷13連接、鍵連接等本領域公知的連接方式，且該旋轉軸7上設置有至少一個凹槽。啟動電機5，電機5的輸出齒輪9轉動并帶動旋轉軸7旋轉，同時在下料漏斗3中的肥料會自然落入旋轉軸7的凹槽內，隨著旋轉軸7的旋轉，肥料將均勻的播撒在土地上，當不需要施肥的時候，操作者可以關閉電機5，則停止施肥，通過本實施例可通過旋轉軸7均勻施肥，提高施肥效率，通過對電機5關閉和啟動的控制，可有效防止肥料浪費的，減少煙草種植過程中的成本。

實施例2：

為了進一步提高施肥效率和防止肥料的浪費，還提供了一種煙草施肥機的下料控制結構，該煙草施肥機包括實施例1的各個部件，相同的部件采用相同的附圖標記，其工作原理相同，這里不再贅述，不同的是本實施例還包括用于調控電機5轉動頻率的調頻裝置，該調頻裝置與電機5連接。通過該調頻裝置對電機5運轉頻率的控制，可以進一步控制旋轉軸7轉動的速度，針對不同種植的密度，調節下料的速度，可以更有效的提高施肥的效率和防止肥料的浪費，減少煙草種植過程中的成本。

實施例3

為了調頻裝置對電機5的控制，還提供一種煙草施肥機的下料控制結構，該煙草施肥機包括實施例2的各個部件，相同的部件采用相同的附圖標記，其工作原理相同，這里不再贅述，不同的是，該煙草施肥機的調頻裝置包括控制模塊15，以及與該控制模塊15相連的檔位按鍵模塊6，和/或觸摸屏。

該控制模塊15的具體調頻可以通過設置檔位按鍵模塊6，通過調節檔位按鍵模塊6上不同的檔位，實現電機5以不同的頻率運轉，通過該調頻裝置對電機5運轉頻率的控制，可以進一步控制旋轉軸7轉動的速度，針對不同種植的密度，調節下料的速度，可以更有效的提高施肥的效率和防止肥料的浪費，減少煙草種植過程中的成本。也

可以具體通過觸摸屏的形式來實現控制，通過調解觸摸屏上不同的電機5運轉頻率，實現電機5以不同的頻率運轉，通過該調頻裝置對電機5運轉頻率的控制，可以進一步控制旋轉軸7轉動的速度，針對不同種植的密度，調節下料的速度，可以更有效的提高施肥的效率和防止肥料的浪費，減少煙草種植過程中的成本。

當然，也可以同時包括檔位按鍵模塊6和觸摸屏，為了適應不同的作業環境，不同的操作者，以及不同的行為習慣。

實施例4

為了調頻裝置對電機5的控制，還提供一種煙草施肥機的下料控制結構，該煙草施肥機包括實施例2的各個部件，相同的部件采用相同的附圖標記，其工作原理相同，這里不再贅述，不同的是，該煙草施肥機的調頻裝置包括感應裝置16和用于調控該電機5頻率的控制模塊15，其中，該控制模塊15與電機5相連，該感應裝置16設置在車輪2上，且該感應裝置16與控制模塊15連接。通過感應裝置16感應車輪2運轉的速度，將數據傳遞給控制模塊15，控制模塊15經過對數據進行分析，針對不同的車輪2轉動速度，控制模塊15對電機5的工作頻率進行控制，實現電機5以不同的工作頻率運作，因?yàn)殡姍C(jī)5輸出齒輪9與旋轉軸7連接，即可進一步控制旋轉軸7轉動的速度，而旋轉軸7的速度，直接影響下料的數度。所以針對煙草施肥機不同的行進速度，實現調節旋轉軸7的轉速，進一步控制下料的速度，可以更有效的提高施肥的效率和防止肥料的浪費，減少煙草種植過程中的成本。

實施例5

為了更好的實現對電機5的控制，還提供一種煙草施肥機的下料控制結構，該煙草施肥機包括實施例4的各個部件，相同的部件采用相同的附圖標記，其工作原理相同，這里不再贅述，不同的是，該煙草施肥機的調頻裝置包括控制模塊15，以及與該控制模塊15相連的檔位按鍵模塊6，和/或觸摸屏。

該控制模塊15的具體調頻可以通過設置檔位按鍵模塊6，通過調節檔位按鍵模塊6上不同的檔位，實現電機5以不同的頻率運轉，通過該調頻裝置對電機5運轉頻率的控制，可以進一步控制旋轉軸7轉動的速度，針對不同種植的密度，調節下料的速度，可以更有效的提高施肥的效率和防止肥料的浪費，減少煙草種植過程中的成本。

也可以具體通過觸摸屏的形式來實現控制，通過調解觸摸屏上不同的電機5運轉頻率，實現電機5以不同的頻率運轉，通過該調頻裝置對電機5運轉頻率的控制，可以進一步控制旋轉軸7轉動的速度，針對不同種植的密度，調節下料的速度，可以更有效的提高施肥的效率和防止肥料的浪費，減少煙草種植過程中的成本。

當然，也可以同時包括檔位按鍵模塊6和觸摸屏，為了適應不同的作業環境，不同的操作者，以及不同的行為習慣。

通過本實施例的方式，可以通過檔位按鍵模塊6，和/或觸摸屏對電機5直接進行手動調頻，實現對旋轉軸7的控制，達到對下料速度的控制；同時也可以通過感應裝置16對施肥機行進速度的監控實現對電機5的自動調頻，達到控制下料速度的效果，可以更有效的提高施肥的效率和防止肥料的浪費，減少煙草種植過程中的成本。而且實現檔位按鍵模塊6，和/或觸摸屏兩種操控方法，針對不同的環境，和不同的人群有更好的適應性。

實施例6

還提供一種煙草施肥機的下料控制結構，該煙草施肥機包括實施例4或?qū)嵤├?的各個部件，相同的部件采用相同的附圖標記，其工作原理相同，這里不再贅述，不同的是，該煙草施肥機的的感應裝置16，具體可以為傳感器。

實施例7

為了進一步控制煙草施肥機的下料速率，提供一種煙草施肥機的下料控制結構，該煙草施肥機包括實施例1-6中任意一項煙草施肥機的各個部件，其工作原理相同，這里不再贅述，不同的是，該煙草施肥機在車架1上設置有套筒8，該套筒8可沿旋轉軸7的軸線方向相對于旋轉軸7左右移動，使套筒8套設在旋轉軸7上。套筒8可與旋轉軸7同軸線設置，當操作者需要減少施肥量，可以使套筒8沿軸線方向移動，當套筒8移動在旋轉軸7上，即旋轉軸7相對于套筒8移動到套筒8內部，由于套筒8的阻礙，使旋轉軸7與肥料的接觸面積更少，而掉入旋轉軸7凹槽的肥料相應減少，當電機5運作，電機5的輸出齒輪9帶動旋轉軸7轉動，從凹槽里掉下，進入土地的肥料減少；當操作者需要加大施肥量，可以使套筒8離開旋轉軸7，則旋轉軸7與肥料接觸的量增大，在電機5輸出齒輪9的帶動下，旋轉軸7轉動，肥料從凹槽掉落，實現施肥的效果，達到操作者的預想目的，實現高效施肥，減少肥料的浪費。

實施例8

提供一種煙草施肥機的下料控制結構，該煙草施肥機包括實施例7中煙草施肥機的各個部件，其工作原理相同，這里不再贅述，不同的是，實施例7中套筒8相對與旋轉軸7沿軸線方向運動的具體方式可以通過將將套筒8固定在支撐座11上，支撐座11與車架1之間設置運動機構17，使支撐座11能相對于車架1運動，即可達到使支撐座11上的套筒8運動。

實施例9

提供一種煙草施肥機的下料控制結構，該煙草施肥機包括實施例8中煙草施肥機的各個部件，其工作原理相同，這里不再贅述，不同的是，支撐座11與車架1之間的運動機構17為滑軌。通過調整滑軌，可調整支撐座11相對車架1的運動位移，使支撐座11上的套筒8相對旋轉軸7運動，進一步達到套筒8與旋轉軸7重疊的面積，使旋轉軸7與下料漏斗3的下料口接觸的面積發生變化，下料量得到控制，旋轉軸7轉動，肥料從凹槽掉落，實現施肥的效果，達到操作者的預想目的，實現高效施肥，減少肥料的浪費。

實施例10

提供一種煙草施肥機的下料控制結構，該煙草施肥機包括實施例8中煙草施肥機的各個部件，其工作原理相同，這里不再贅述，不同的是，支撐座11與車架1之間的運動機構17為齒輪傳動機構。

即在支撐座11和車架1上設置與齒輪相匹配的齒條。當齒輪轉動，則帶動齒條運動，實現支撐座11相對于車架1運動。使支撐座11上的套筒8相對旋轉軸7運動，進一步達到套筒8與旋轉軸7重疊的面積，使旋轉軸7與下料漏斗3的下料口接觸的面積發生變化，下料量得到控制，旋轉軸7轉動，肥料從凹槽掉落，實現施肥的效果，達到操作者的預想目的，實現高效施肥，減少肥料的浪費。

此處齒輪傳動機構在不同的實施方式上可以設置單個齒輪，兩個齒輪或多個齒輪。

下面以兩個齒輪轉動帶動齒條運動為例做簡要說明：

該齒輪傳動機構包括第一齒輪18、第二齒輪19、驅動電機25、第一傳動齒輪20和第二傳動齒輪21，第一齒輪18通過第一傳動軸23的一端與第一傳動齒輪20連接，第一傳動軸23的另一端與驅動電機25連接，第二齒輪19通過第二傳動軸24與第二傳動齒輪21連接，第一傳動齒輪20通過鏈條22與第二傳動齒輪21連接，第一齒輪18和第二齒輪19與支撐座11和車架1上的齒條配合連接。

啟動驅動電機25，驅動電機25通過傳動軸帶動第一傳動齒輪20和第一齒輪18轉動，第一傳動齒輪20通過鏈條22帶通第二傳動齒輪21轉動，第二傳動齒輪21通過第二傳動軸24帶通第二齒輪19轉動，第一齒輪18和第二齒輪19轉動，通過齒條使支撐座11相對于車架1運動，使支撐座11上的套筒8相對旋轉軸7運動，進一步達到套筒8與旋轉軸7重疊的面積，使旋轉軸7與下料漏斗3的下料口接觸的面積發生變化，下料量得到控制，旋轉軸7轉動，肥料從凹槽掉落，實現施肥的效果，達到操作者的預想目的，實現高效施肥，減少肥料的浪費。

進一步為了更好的控制齒輪帶動支撐座11相對與車架1的移動位移，可增加微調裝置26，微調裝置26的運作原理可與前述控制模塊15原理一致。

實施例11

提供一種煙草施肥機的下料控制結構，該煙草施肥機包括實施例7中煙草施肥機的各個部件，其工作原理相同，這里不再贅述，不同的是，實施例7中套筒8相對與旋轉軸7沿軸線方向運動的具體方式可以：

套筒8在遠離旋轉軸7的一端與帶螺紋的連接桿14的一端連接，該連接桿14的另一端設置有用于轉動連接桿的旋轉機構12，支撐座11上開有與該連接桿14相匹配的螺紋孔，該連接桿14通過螺紋孔與支撐座11連接。

通過控制旋轉機構12，使連接桿14轉動，通過連接桿14上的螺紋和螺紋孔配合，使連接桿14相對于支撐座11產生位移，因套筒8與連接桿14連接，所以套筒8也將隨著連接桿14的運動使套筒8相對于旋轉軸7移動，進一步達到套筒8與旋轉軸7重疊的面積，使旋轉軸7與下料漏斗3的下料口接觸的面積發生變化，下料量得到控制，旋轉軸7轉動，肥料從凹槽掉落，實現施肥的效果，達到操作者的預想目的，實現高效施肥，減少肥料的浪費。

進一步，該旋轉機構12可以為把手、手柄或手輪。

最后應說明的是：以上各實施例僅用以說明本實用新型的技術方案，而非對其限制；盡管參照前述各實施例對本實用新型進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分或者全部技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本實用新型各實施例技術方案的范圍。
