本實用新型涉及驅鳥技術領域，具體為一種風車驅鳥裝置。

背景技術：

在世界范圍內，高空電線的布置越來越多，而這也給鳥類提供了更大的活動場地，鳥類的活動給高空電線的安全造成了很大的隱患，而且也已經造成了很多事故，經濟損失巨大，驅鳥裝置也就需要大量運用了。目前的驅鳥裝置大多是采用超聲或者激光進行驅鳥，設備成本高，資源浪費嚴重，并且容易對鳥類造成傷害，損壞了生態平衡，而且，固定是多是簡單的采用緊定螺釘的形式，安全系數不高，容易增加維修成本。

技術實現要素：

本實用新型的目的在于提供一種風車驅鳥裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種風車驅鳥裝置，包括底座和支撐桿，所述底座的上表面兩端設有通孔，所述底座的上表面中心處設有球槽，所述球槽鉸接有支撐桿，所述支撐桿的下端設有球頭，所述球頭與球槽鉸接，所述底座的上表面中心處固定有彈簧，所述支撐桿的頂端轉動連接有轉動座，所述轉動座的側面固定連接有連桿，所述連桿的另一端固定連接有風車碗，所述風車碗的內部固定有平面鏡，所述轉動座的頂端固定連接有凸面鏡，所述底座的下方滑動連接有U型卡，所述U型卡的上表面固定有螺紋桿，所述螺紋桿上螺紋連接有螺帽。

優選的，所述彈簧的一段固定在底座的上表面，另一端固定在支撐桿的側面。

優選的，所述螺帽的下表面緊貼底座的上表面。

優選的，所述連桿、風車碗和平面鏡均有三個。

優選的，所述風車碗均在同一圓弧方向上。

優選的，所述通孔和螺紋桿均有兩個。

與現有技術相比，本實用新型的有益效果是：該風車驅鳥裝置采用了風車的形式，用自然風力供能，既環保又節約能源，而且添加了彈簧來輔助固定支撐桿，當遇到無風的天氣時，有鳥類靠近驅鳥器，整個驅鳥器也會不規則擺動，也能達到驅鳥的效果，適應性更加全面了，連接方式采用了雙螺桿U型卡，連接的更加緊固，安全性也更高了。

附圖說明

圖1為本實用新型的整體結構示意圖；

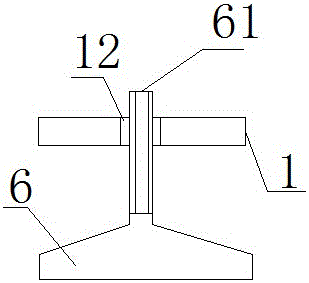

圖2為本實用新型U型卡截面示意圖。

圖中：1底座、11球槽、12通孔、2支撐桿、21球頭、3彈簧、4轉動座、5連桿、51風車碗、52平面鏡、53凸面鏡、6 U型卡、61螺紋桿、7螺帽。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供一種技術方案：一種風車驅鳥裝置，包括底座1和支撐桿2，所述底座1的上表面兩端設有通孔12，所述底座1的上表面中心處設有球槽11，所述支撐桿2的下端設有球頭21，所述球頭21與球槽11鉸接，所述底座1的上表面中心處固定有彈簧3，這樣支撐桿2就能夠通過球頭21在球槽11里轉動，彈簧3既能支持支撐桿2的擺動，又能限制其幅度，達到無風時也能驅鳥的效果，所述支撐桿2的頂端轉動連接有轉動座4，所述轉動座4的側面固定連接有連桿5，所述連桿5的另一端固定連接有風車碗51，所述風車碗51的內部固定有平面鏡52，所述轉動座4的頂端固定連接有凸面鏡53，這樣當有風時，風吹動風車碗51，帶動連桿5使轉動座4繞支撐桿2轉動進行驅鳥，平面鏡52能夠反射陽光，進一步加強了驅鳥的效果，位于支撐桿2的頂端的凸面鏡53能夠驅趕落在支撐桿2上的鳥類，避免風車無法轉動的問題，所述底座1的下方通過通孔12滑動連接有U型卡6，所述U型卡6的上表面固定有螺紋桿61，所述螺紋桿61上螺紋連接有螺帽7，U型卡6的上表面和底座1的下表面緊貼固定的位置，螺母7緊貼底座1的上表面，這樣雙邊固定，緊固效果更佳明顯，安全性更高。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
