本實用新型涉及養殖用水的處理領域，尤其涉及一種生物砂滴流層架。

背景技術：

淡水工廠化養殖需要及時處理水體中因養殖品種排泄、投喂剩餌等污物腐爛分解釋出的有毒物質。除了利用換水稀釋的方式，更需要建立一定的過濾和培養微生物系統去處理和維持水質。傳統上都是以分段的方式流過陶瓷環、毛刷等過濾材料或者簡易的滴流裝置，以達到水處理的效果。然而，過濾材料固定堆壘，其比表面積有限，時間長了容易被泥污堵塞，中下部濾材容易缺氧導致存活細菌數量少，水處理效率低。

技術實現要素：

本實用新型的目的是提供一種生物砂滴流層架，其采用生物砂作為滴流過濾的濾材，生物砂的接觸面積大，能夠培養更多的離水好氧細菌群，而且長時間過濾也不容易出現堵塞，降低了因缺氧而導致細菌存活量減小的可能性。

為實現上述目的，本實用新型提供了一種生物砂滴流層架，包括至少兩層上下布置的鏤空托盤；所述鏤空托盤上裝有生物砂，其還包括能為每層鏤空托盤上的所述生物砂輸送氣體的輸氣結構。

作為本實用新型的進一步改進，所述輸氣結構為與各所述鏤空托盤連接的注氣管，所述注氣管上設有多個為每層鏤空托盤上的所述生物砂輸送氣體的透氣孔。

作為本實用新型的更進一步改進，所述注氣管豎向布置并與各所述鏤空托盤的中部連接，注氣管的下端為氣體輸入端，其上端為封頂結構。

作為本實用新型的更進一步改進，所述注氣管為可拆的分段式結構，其分段的數量與所述鏤空托盤的數量相同，每一段注氣管均設置在一個鏤空托盤上，各段注氣管依次連接且相互連通。

作為本實用新型的更進一步改進，所述注氣管的下端連接有注氣閥。

作為本實用新型的更進一步改進，位于所述每層鏤空托盤上的生物砂的厚度為5cm-20cm，相鄰每層鏤空托盤之間的距離為不小于2cm。

有益效果

與現有技術相比，本實用新型的水下過濾和滴流過濾集成的過濾箱體有以下優點：

1、采用生物砂作為滴流過濾的濾材，接觸面積大，能夠培養更多的離水好氧細菌群，而且長時間過濾也不容易出現堵塞，降低了因缺氧而導致細菌存活量減小的可能性；輸氣結構能夠保證各層鏤空托盤上的生物砂與氣體充分接觸，促進離水好氧細菌群的生長；

2、輸氣結構為注氣管，注氣管內的氣體能夠從透氣孔流出并與生物砂接觸，結構簡單，生產成本低；

3、氣體從注氣管下端進入并由下往上流動，從注氣管上的透氣孔流出，與各層鏤空托盤中的生物砂充分接觸，使生物砂上的離水好氧細菌群最大化生長，以達到高效處理水質的目的；氣體自身能夠向上移動，從而大幅減少將氣體注入注氣管所需的能量，節能環保；氣體利用能效合理并最大化。

4、注氣管為可拆的分段式結構，每一段均與一個鏤空托盤連接，可根據需要增加或減少鏤空托盤的數量；

5、生物砂的厚度為5cm-20cm，不會因?yàn)楹穸忍《垢缴谏锷吧系碾x水好氧細菌群含量過低，也不會因?yàn)樘穸档屯笟庑裕苊庖蛉毖醵档图?xì)菌的存活量；相鄰每層鏤空托盤之間的距離為不小于2cm，保證透氣性能。

通過以下的描述并結合附圖，本實用新型將變得更加清晰，這些附圖用于解釋本實用新型的實施例。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為一種水下過濾和滴流過濾集成的過濾箱體的正視圖；

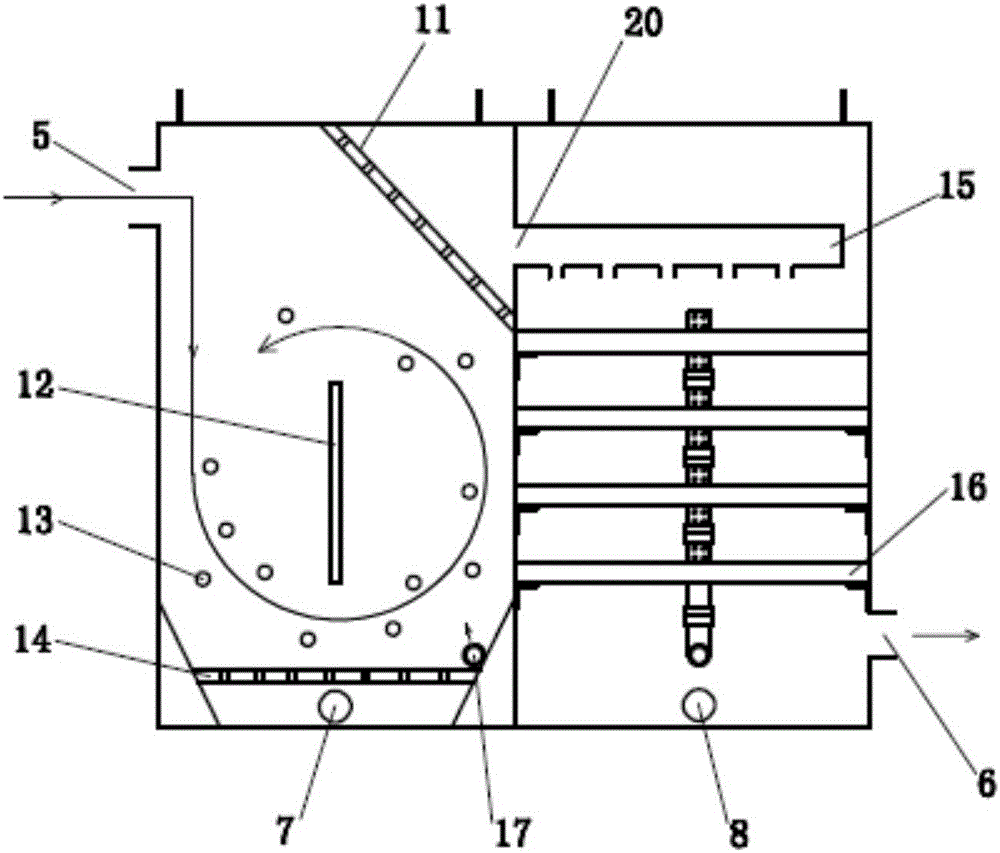

圖2為一種水下過濾和滴流過濾集成的過濾箱體的剖視圖；

圖3為鏤空托盤的結構示意圖；

圖4為抬升氣體管的結構示意圖；

圖5為本實用新型的一種生物砂滴流層架結構示意圖。

圖中，1、滾筒式處理箱；2、滴流層架箱體；3、第一箱蓋；4、第二箱蓋；5、進水孔；6、排水孔；7、第一排污口；8、第二排污口；9、抬升氣體閥；10、注氣閥；11、第一鏤空隔板；12、分隔板；13、生化球；14、第二鏤空隔板；15、滴流管道；16、鏤空托盤；17、抬升氣體管；18、生物砂；19、注氣管；20、溢流口；21、排氣孔；22、噴氣孔；23、透氣孔。

具體實施方式

現在參考附圖描述本實用新型的實施例。

實施例1

本實用新型的具體實施方式如圖1至5所示，一種水下過濾和滴流過濾集成的過濾箱體，包括滴流層架箱體2。滴流層架箱體2內的上部設有滴流管道15和濾材，濾材為生物砂18。滴流層架箱體2的左側設有滾筒式處理箱1，兩者之間通過溢流口20相連接，滴流管道15的一端與溢流口20連通。圖1中，滾筒式處理箱1左側壁的上部設有進水孔5，滴流層架箱體2的右側下部設有排水孔6。其中，溢流口20的最頂端低于進水孔5的最底端。滾筒式處理箱1內設有生化球13、抬升氣體管17以及用于引導生化球13翻滾方向的導向結構。抬升氣體管17上沿其管徑方向設有多個噴氣孔22，如圖4所示。抬升氣體管17與位于滾筒式處理箱1外側的抬升氣體閥9連接。滾筒式處理箱1和滴流層架箱體2上分別設有第一箱蓋3和第二箱蓋4，第一箱蓋3和第二箱蓋4上均設有排氣孔21。

導向結構包括位于滾筒式處理箱1內下部的上寬下窄的梯形結構，滾筒式處理箱1的中部設有豎向布置的分隔板12。抬升氣體管17位于梯形結構的邊緣處，其與進水孔5分別位于分隔板12的兩側，且噴氣孔22的噴氣方向?yàn)橄蛏稀Ｓ捎谒械臍怏w在浮力作用下能夠向上移動，因此，抬升氣體管17采用向上方噴氣的方式能夠進一步降低能源的消耗。抬升氣體管17的位置接近水底，噴出的氣體在水中移動的時間更長，能更好地利用其浮力。

導向結構配合抬升氣體管17工作，使生化球13在滾筒式處理箱1內繞分隔板翻滾，增加生化球13上的水下好氧細菌群與水的接觸時間，提高水的過濾效果。

導向結構還包括用于將溢流口20與生化球13隔離的第一鏤空隔板11。第一鏤空隔板11斜向布置于滾筒式處理箱1內的上部。第一鏤空隔板11對滾筒式處理箱1中的水流和生化球13的移動具有導向作用，能夠有效減少箱體內產生的亂流，從而減少能耗，提高水的凈化效率。

滾筒式處理箱1的下部設有第一排污口7，第一排污口7的上方設有第二鏤空隔板14。第二鏤空隔板14設置于滾筒式處理箱1內的梯形結構上，可防止生化球13從第一排污口7流出箱體外，避免造成生化球13的浪費甚至第一排污口7的堵塞。滴流層架箱體2內的下部設有第二排污口8，第二排污口8位于排水孔6的下方。第一排污口7和第二排污口8能夠分別將滾筒式處理箱1和滴流層架箱體2內沉淀至箱底的雜物排出。

滴流管道15與排水孔6之間設有四層上下布置的鏤空托盤16，每層鏤空托盤16通過角鋼固定在滴流層架箱體2內。生物砂18放置于鏤空托盤16內。滴流層架箱體2中設有與各鏤空托盤16的連接且豎直布置的注氣管19。注氣管19的下端為氣體輸入端，其連接有注氣閥10；注氣管19的上端為封頂結構，使其內的氣體不會從其上端流出。注氣管19上設有多個透氣孔23。通過控制注氣閥10可將外界氣體注入注氣管19中，注入的氣體在注氣管19內由下往上流動，并通過透氣孔23向生物砂18供氣。本實施例中的注氣管19為可拆的分段式結構，其分為四段，每一段均固定連接在一個鏤空托盤16的中部，四段注氣管19由上至下依次連接且相互連通，可根據需要增加或減少鏤空托盤16的數量。注氣管19能夠?qū)︾U空托盤16起到支承作用。

位于每層鏤空托盤16上的生物砂18的厚度為5cm-20cm，不會因?yàn)楹穸忍《垢缴谏锷吧系碾x水好氧細菌群含量過低，也不會因?yàn)樘穸档屯笟庑裕苊庖蛉毖醵档图?xì)菌的存活量。相鄰每層鏤空托盤16之間的距離為不小于2cm，保證透氣性能。

一種水下過濾和滴流過濾集成的過濾方法，其包括以下步驟：

1)水下過濾步驟：從進水孔5向滾筒式處理箱1內注入待過濾的水；開啟抬升氣體閥9，使外界氣體進入抬升氣體管17中并從噴氣孔22以高速噴出，驅使水流和生化球13繞分隔板12進行翻滾，令附生在生化球13上的水下好氧細菌群對待過濾的水進行一次凈化處理；氣體上升并從第一箱蓋3上的排氣孔21排出；

2)滴流過濾步驟：開啟注氣閥10，將外界氣體注入最下方的注氣管19，氣體由下往上流動，并從每根注氣管19上的透氣孔23流出，與各層鏤空托盤16中的生物砂18充分接觸，使生物砂18上的離水好氧細菌群最大化生長，以達到高效處理水質的目的；經初步過濾后的水穿過第一鏤空隔板11，由溢流口20進入滴流層架箱體2內的滴流管道15，并從滴流管道15滴落；滴落的水由上至下流經各層鏤空托盤16，附生在生物砂18上的離水好氧細菌群對水進行再次凈化，由于生物砂18的顆粒較小，在相同體積下，附生在其上的離水細菌群與水的接觸面積更大，能夠培養更多的離水好氧細菌群，而且長時間過濾也不容易出現堵塞，降低了因缺氧而導致細菌存活量減小的可能性，過濾效果更好；過濾后的水從排水孔6流出；氣體上升并從第二箱蓋4上的排氣孔21排出。

在進行水下過濾步驟和滴流過濾步驟的過程中，通過滾筒式處理箱1上的第一排污口7和滴流層架箱體2上的第二排污口8排出沉淀至箱底的雜質。

以上結合最佳實施例對本實用新型進行了描述，但本實用新型并不局限于以上揭示的實施例，而應當涵蓋各種根據本實用新型的本質進行的修改、等效組合。
