本實用新型涉及農業機械領域，更確切地說是一種農業灌溉車。

背景技術：

現有技術中的水泵與發動機是相互分離結構，農民在需要花較大的精力來搬運水泵和發動機，在灌溉前往往要花大量的時間來連接并固定發動機和水泵，連接也不夠可靠，在發動機的震動作用下，發動機和水泵也容易傾倒而砸傷人，使用極不安全。

技術實現要素：

本實用新型主要是解決現有技術所存在的技術問題，從而提供一種帶有車架，能夠固定并連接水泵和發動機，便于農民移動水泵和發動機，同時發動機和水泵也不需要反復的連接和固定、裝配精度高，有利于提高發動機和水泵的壽命的農業灌溉車。

本實用新型通過下述技術方案來解決現有技術中所存在的技術問題：

一種農業灌溉車，包括一車架和一水泵，所述的水泵安裝在所述的車架上，所述的農業灌溉車還包括一發動機，所述的發動機安裝在所述的車架上，所述的發動機與所述的水泵通過傳動皮帶相連接，所述的車架的底部的前端設置有一對滾輪、后端設置有一對固定支腿。

作為本實用新型較佳的實施例，所述的車架的后端設置有兩個把手。

作為本實用新型較佳的實施例，所述的把手與所述的車架組成高度可以調節的連接結構。

本實用新型的農業灌溉車的優點是：帶有車架，能夠固定并連接水泵和發動機，便于農民移動水泵和發動機，同時發動機和水泵也不需要反復的連接和固定、裝配精度高，有利于提高發動機和水泵的壽命。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

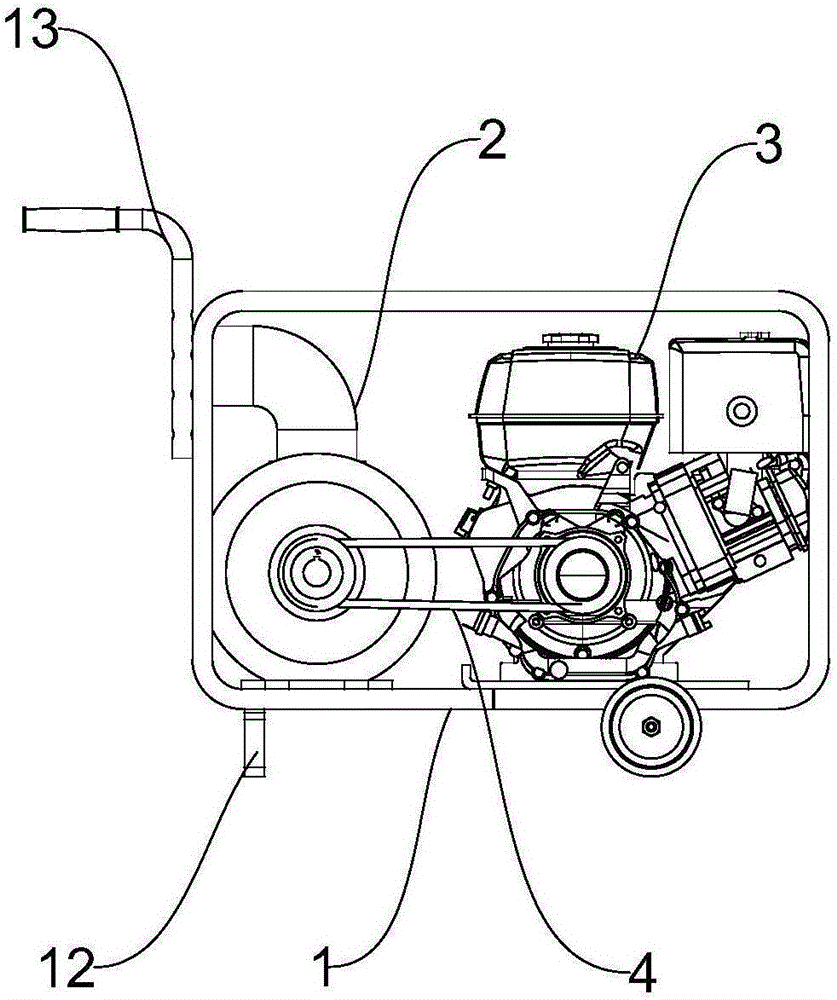

圖1為本實用新型的農業灌溉車的立體結構示意圖；

圖2為圖1中的農業灌溉車的主視圖；

其中：

1、車架；11、滾輪；12、固定支腿；13、把手；

2、水泵；3、發動機；4、傳動皮帶。

具體實施方式

下面對本實用新型的優選實施例進行詳細闡述，以使本實用新型的優點和特征能更易于被本領域技術人員理解，從而對本實用新型的保護范圍做出更為清楚明確的界定。

本實用新型的農業灌溉車的優點是：帶有車架，能夠固定并連接水泵和發動機，便于農民移動水泵和發動機，同時發動機和水泵也不需要反復的連接和固定、裝配精度高，有利于提高發動機和水泵的壽命。

如圖1、圖2所示，一種農業灌溉車，包括一車架1和一水泵2，該水泵2安裝在該車架1上，該農業灌溉車還包括一發動機3，該發動機3安裝在該車架1上，該發動機3與該水泵2通過傳動皮帶4相連接，該車架1的底部的前端設置有一對滾輪11、后端設置有一對固定支腿12。將水泵2和發動機3均固定在車架上，農民通過該車架1即可方便省力的移動水泵2和發動機3，且不需要反復的連接并固定水泵2和發動機3，水泵2和發動機3的裝配精度也較高，有利于提高水泵2和發動機3的壽命。

該車架1的后端設置有兩個把手13。該把手13與該車架1組成高度可以調節的連接結構。設置該把手3以后，移動該車架1更為省力。

以上僅僅是本實用新型的部分實施方式的設計思路，在系統允許的情況下，本實用新型可以擴展為同時外接更多的功能模塊，從而最大限度擴展其功能。

以上所述，僅為本實用新型的具體實施方式，但本實用新型的保護范圍并不局限于此，任何不經過創造性勞動想到的變化或替換，都應涵蓋在本實用新型的保護范圍之內。因此，本實用新型的保護范圍應該以權利要求書所限定的保護范圍為準。
