本實用新型涉及一種蔬菜種植盒，具體為一種簡易的蔬菜種植盒，屬于農林種植領域。

背景技術：

近年來我國的食品安全逐漸廣大市民的關注，生活中我們?cè)谑袌?chǎng)上購買的蔬菜多有農藥殘留，不敢放心食用，所以很多居民為了吃到新鮮、無公害的綠色蔬菜，開始自己種植蔬菜，同時還能體驗自己種植蔬菜的樂趣，而在以鋼筋混凝土為主體的城鎮，居住的市民無土地種植蔬菜，且居民自己在家育苗配土都很不方便，許多人還不懂技術，很難種植成功，因此帶動了蔬菜種植盒產業的發展。

目前蔬菜種植盒存在一些不足之處，市場上的蔬菜種植盒不具有定植板，在進行蔬菜種植時很難確定種植間距，易造成種植密集難以存活，或間距較大不能充分使用種植盒的空間，且增加了種植難度，現有的蔬菜種植盒的通風柵的柵板為固定裝置，不能旋轉，外界風力較強時會損壞種植的蔬菜，且盒蓋的透光強度不能改變，增加了蔬菜種植的難度，現有的種植盒注水口以儲水箱直接連接，不具有便于拆卸的過濾網，外界雜物掉進儲水箱會堵塞供水管的管口或管壁的滲水孔，難以清洗，浪費了清洗除堵塞雜物的時間。

技術實現要素：

本實用新型的目的就在于為了解決上述問題而提供一種簡易的蔬菜種植盒。

本實用新型通過以下技術方案來實現上述目的：一種簡易的蔬菜種植盒，包括盒體、種植箱、定植板、栽培土箱、供水管、通風柵、盒蓋、通藥口、注水口和儲水箱；所述盒體由多個不同功能的箱體組成，所述盒體的一側設置有儲水箱，所述盒體的下端為栽培土箱，所述栽培土箱的上側為種植箱，所述種植箱的上側設置有盒蓋，且所述盒蓋可根據外界光照強度自動調節透光強度；所述栽培土箱內部底端設置有供水管，所述供水管的兩端管口與儲水箱連通，且所述供水管管壁設置有滲水孔；所述栽培土箱與種植箱之間設置有定植板，所述定植板為泡沫定植板，且所述定植板可根據蔬菜間距鉆種植孔；所述種植箱的箱壁設置有通風柵，且所述通風柵的柵板可旋轉，所述通風柵的上側設置有通藥口，且所述通藥口位于種植箱的箱壁內側，所述通藥口外側設置有緩沖網格板，且所述通藥口可設置開關狀態；所述儲水箱的上側設置有注水口，且所述注水口底側設置有便于拆卸的過濾網。

進一步的，為了達到便于根據蔬菜所需的間距進行種植，所述定植板為泡沫定植板，且所述定植板可根據蔬菜間距鉆種植孔。

進一步的，為了達到對種植的蔬菜提供充足的水分，所述供水管的兩端管口與儲水箱連通，且所述供水管管壁設置有滲水孔。

進一步的，為了達到可根據外界風力強度改變通風柵的通風量以及通風強度，所述通風柵的柵板可旋轉。

進一步的，為了達到可根據外界光照強度改變盒蓋的透光強度，保證蔬菜處于適宜的光強下生長，所述盒蓋可根據外界光照強度自動調節透光強度。

進一步的，為了達到防止噴藥除蟲時噴藥壓力較強損壞蔬菜，所述通藥口外側設置有緩沖網格板，且所述通藥口可設置開關狀態。

進一步的，為了達到防止外界雜物掉進儲水箱堵塞供水管的管口或管壁的滲水孔，所述注水口底側設置有便于拆卸的過濾網。

本實用新型的有益效果是：該種植盒結構連接緊湊，使用簡單，蔬菜種植盒由多個箱體組成，將種植、養料供應、供水分別攝制箱體，簡化了家庭種植的難度，供水管與儲水箱連接，且供水管貫穿在栽培土內，提供了蔬菜種植需要的充足水分，通風柵使種植盒內部有較好的通風性，保證了種植蔬菜的白天的無氧呼吸和夜間的有氧呼吸，且可以防止蔬菜的腐爛，特有的通藥口可以提供一定量的無害除蟲農藥，保證了蔬菜的正常生長，注水口便于向儲水箱內加水，家庭使用時穩定性強，適合推廣使用。

附圖說明

圖1為本實用新型所述整體結構示意圖；

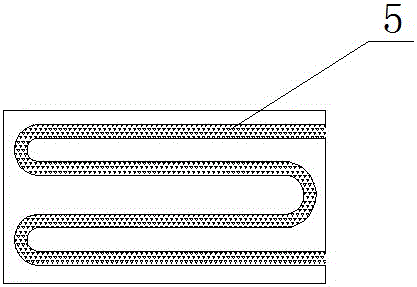

圖2為本實用新型所述供水管結構示意圖；

圖3為本實用新型所述整體結構剖視圖；

圖中：1、盒體，2、種植箱,3、定植板,4、栽培土箱,5、供水管,6、通風柵,7、盒蓋,8、通藥口,9、注水口,10、儲水箱。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，一種簡易的蔬菜種植盒，包括盒體1、種植箱2、定植板3、栽培土箱4、供水管5、通風柵6、盒蓋7、通藥口8、注水口9和儲水箱10；所述盒體1由多個不同功能的箱體組成，所述盒體1的一側設置有儲水箱10，所述盒體1的下端為栽培土箱4，所述栽培土箱4的上側為種植箱2，所述種植箱2的上側設置有盒蓋7，且所述盒蓋7可根據外界光照強度自動調節透光強度；所述栽培土箱4內部底端設置有供水管5，所述供水管5的兩端管口與儲水箱10連通，且所述供水管5管壁設置有滲水孔；所述栽培土箱4與種植箱2之間設置有定植板3，所述定植板3為泡沫定植板，且所述定植板3可根據蔬菜間距鉆種植孔；所述種植箱2的箱壁設置有通風柵6，且所述通風柵6的柵板可旋轉，所述通風柵6的上側設置有通藥口8，且所述通藥口8位于種植箱2的箱壁內側，所述通藥口8外側設置有緩沖網格板，且所述通藥口8可設置開關狀態；所述儲水箱10的上側設置有注水口9，且所述注水口9底側設置有便于拆卸的過濾網。

作為本實用新型的一種技術優化方案：所述定植板3為泡沫定植板，且所述定植板3可根據蔬菜間距鉆種植孔；所述供水管5的兩端管口與儲水箱10連通，且所述供水管5管壁設置有滲水孔；所述通風柵6的柵板可旋轉；所述盒蓋7可根據外界光照強度自動調節透光強度；所述通藥口8外側設置有緩沖網格板，且所述通藥口8可設置開關狀態；所述注水口9底側設置有便于拆卸的過濾網。

本實用新型在使用時，首先根據蔬菜所需的種植間距在定植板上鉆出種植孔，并以定植板上的種植孔為種植點種植蔬菜，蓋上盒蓋；其次通過注水口往儲水箱內注入足量的水，供水管與儲水箱連接，可以提供蔬菜所需的水分；然后根據外界風力強度旋轉通風柵的柵板，調節通風柵的通風強度，并根據外界光照強度盒蓋自動改變透光強度，使蔬菜處于適宜的光強下生長；最后很據除蟲需要開關通藥口，并定期清洗注水口底端的過濾網，防止雜物進入儲水箱堵塞供水管的管口以及管壁的滲水孔。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
