本實用新型涉及園林建設領域，更具體地說是一種多功能園林鏟。

背景技術：

隨著國內這幾年城市建設的發展，城市綠化已經形成很大一個產業，日常的養護便依賴這些工具來完成，園林鏟作為園林工人經常用到的工具給他們的工作帶來了較大的便利，然而對目前園林工人使用的園林產來說功能比較單一，例如大多只具有鏟的功能，如果還需要其他的功能時只能利用其他工具，然而這樣以來園林工人外出工作就會帶上很多的工具，較多的工具不但重量較重而且使用的時候還需要一一尋找，這樣給工作帶來了一定的不便。

技術實現要素：

本實用新型主要解決的技術問題是提供一種多功能園林鏟，鏟桿上設置有測量尺，方便在園林規劃的時候使用，保證規劃尺寸的對應，鏟頭的一側設置有可旋轉固定的鐮刀，方便人們的使用，鏟柄內設置的刻刀便于堅硬處的標記和刻畫，一鏟多用的結構降低了人們的勞動強度。

為解決上述技術問題，本實用新型涉及園林建設領域，更具體地說是一種多功能園林鏟，包括鏟頭、鏟桿、測量刻度線、鏟柄、刻刀配合槽、刻刀、鐮刀、鐮刀固定件、擰耳和連接配合帽，鏟桿上設置有測量尺，方便在園林規劃的時候使用，保證規劃尺寸的對應，鏟頭的一側設置有可旋轉固定的鐮刀，方便人們的使用，鏟柄內設置的刻刀便于堅硬處的標記和刻畫，一鏟多用的結構降低了人們的勞動強度。

鏟頭包括鏟頭使用面和鏟頭背面。

鏟桿固定連接在鏟頭的頂端，并且位于鏟頭的中間。測量刻度線設置在鏟桿上，并且位于鏟桿的左端。鏟柄連接在鏟桿的末端。刻刀配合槽設置在鏟柄的內部。刻刀固定連接在鏟桿的末端，并且設置在刻刀配合槽的內部。鐮刀通過鐮刀固定件連接在鏟頭背面上。鐮刀固定件活動連接在鏟頭和鐮刀之間。擰耳固定在鐮刀固定件的頂端。連接配合帽固定在鏟頭使用面的上端，并且與鐮刀固定件相連接。

優選的，所述的鏟桿和鏟柄之間通過螺紋連接配合。

優選的，所述的鐮刀可繞鐮刀固定件旋轉。

優選的，所述的鐮刀固定件和連接配合帽之間通過螺紋連接。

本實用新型一種多功能園林鏟的有益效果為：

本實用新型一種多功能園林鏟，鏟桿上設置有測量尺，方便在園林規劃的時候使用，保證規劃尺寸的對應，鏟頭的一側設置有可旋轉固定的鐮刀，方便人們的使用，鏟柄內設置的刻刀便于堅硬處的標記和刻畫，一鏟多用的結構降低了人們的勞動強度。

附圖說明

下面結合附圖和具體實施方法對本實用新型做進一步詳細的說明。

圖1為本實用新型的結構示意圖。

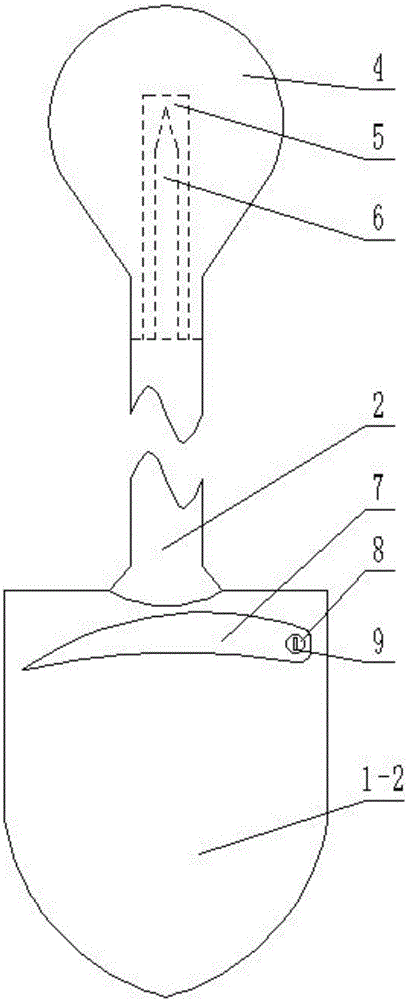

圖2為本實用新型的后視圖。

圖中：鏟頭1；鏟頭使用面1-1；鏟頭背面1-2；鏟桿2；測量刻度線3；鏟柄4；刻刀配合槽5；刻刀6；鐮刀7；鐮刀固定件8；擰耳9；連接配合帽10。

具體實施方式

具體實施方式一：

下面結合圖1-2說明本實施方式，本實用新型涉及園林建設領域，更具體地說是一種多功能園林鏟，包括鏟頭1、鏟桿2、測量刻度線3、鏟柄4、刻刀配合槽5、刻刀6、鐮刀7、鐮刀固定件8、擰耳9和連接配合帽10，鏟桿上設置有測量尺，方便在園林規劃的時候使用，保證規劃尺寸的對應，鏟頭的一側設置有可旋轉固定的鐮刀，方便人們的使用，鏟柄內設置的刻刀便于堅硬處的標記和刻畫，一鏟多用的結構降低了人們的勞動強度。

鏟頭1包括鏟頭使用面1-1和鏟頭背面1-2。

鏟桿2固定連接在鏟頭1的頂端，并且位于鏟頭1的中間。測量刻度線3設置在鏟桿2上，并且位于鏟桿2的左端，測量刻度線3用于尺寸的測量，以適應于園林規劃的尺寸設定。鏟柄4連接在鏟桿2的末端。刻刀配合槽5設置在鏟柄4的內部。刻刀6固定連接在鏟桿2的末端，并且設置在刻刀配合槽5的內部，刻刀6用于園林建設中位置的標記和刻畫。鐮刀7通過鐮刀固定件8連接在鏟頭背面1-2上。鐮刀固定件8活動連接在鏟頭1和鐮刀7之間。擰耳9固定在鐮刀固定件8的頂端，擰耳9的設置便于鐮刀固定件8的使用。連接配合帽10固定在鏟頭使用面1-1的上端，并且與鐮刀固定件8相連接。

具體實施方式二：

下面結合圖1-2說明本實施方式，本實施方式對實施方式一作進一步說明，所述的鏟桿2和鏟柄4之間通過螺紋連接配合，可拆卸的連接方式，便于刻刀6的使用。

具體實施方式三：

下面結合圖1-2說明本實施方式，本實施方式對實施方式一作進一步說明，所述的鐮刀7可繞鐮刀固定件8旋轉，方便在鐮刀7不使用的時候折疊放置。

具體實施方式四：

下面結合圖1-2說明本實施方式，本實施方式對實施方式一作進一步說明，所述的鐮刀固定件8和連接配合帽10之間通過螺紋連接，便于鐮刀7位置的緊定固定。

當然上述說明并非對本實用新型的限制，本實用新型也不僅限于上述舉例，本技術領域的普通技術人員在本實用新型的實質范圍內所做出的變化、改型、添加或替換，也屬于本實用新型的保護范圍。
