本實用新型涉及除草裝置技術領域，具體而言，涉及一種拔水草器。

背景技術：

隨著社會的發展，人們對水質污染問題越來越關注，水生態技術已經成為時下最經濟、低碳、環保的技術，且備受矚目。眾所周知，水草作為水生態技術中最重要的組成部分，在日常的采集中存在諸多困難。

天然河道或湖泊，夏季雨水多，水位較高，下河操作不安全；而冬季水溫低，操作效率較低。因此，人工下河采集水草不僅工作效率低，而且成本高。本實用新型專利作為一種新型的拔草用具，可有效輔助人進行水草采集，實現不下水即可將水下沉水植物連根拔起的目的，提高工作效率，節約成本。

技術實現要素：

為了解決上述問題，本實用新型的目的在于提供一種拔水草器，以使其可以有效輔助工作人員進行水草采集工作，實現不下水即可將水下沉水植物連根拔起的目的，提高工作效率，節約成本。

本實用新型所采用的技術方案為：

一種拔水草器，其包括平行設置的夾持桿兩根；所述兩根夾持桿的長度相等，并通過連接件鏈接；所述兩根夾持桿前段的側壁均設置有刻齒，所述兩根加持桿的末端均設置有握持部。

拔水草時，雙手分別握住兩根夾持桿末端的握持部，操作兩根夾持桿向內側進行交叉，使待起撈的水草中下部位于兩桿夾持桿的前段間，然后收攏兩根夾持桿的前端，并將兩根夾持桿進行重疊，從而通過帶有刻齒的前段將水草夾緊，再旋轉兩根夾持桿，使水草纏繞于兩根夾持桿的外側，最后將水草起撈上來。

因此，通過該把水草用具可以有效地輔助工作人員進行水草采集工作，實現了不下水即可將水下沉水植物連根拔起的目的，提高了工作效率，節約了成本。

進一步，所述兩根夾持桿分別為具有伸縮功能的伸縮桿。

為了使該拔水草器更好地適用于不同的水深，并使其便于攜帶，優選地，兩根夾持桿分別采用具有伸縮功能的伸縮桿，這樣，針對于不同的水深處的水草，可以通過調節伸縮桿的長度，使其伸長或收縮而更好地適應于水深，從完成相應水深的水草拔除工作。

同時，使用后，將伸縮桿收縮，從而減少其占用的空間，從而使該拔水草器更加容易攜帶。

進一步，所述伸縮桿包括外管和內管；所述外管的內側壁沿中心軸線方向設置有滑槽，所述內管的外側壁設置有與所述滑槽相匹配的滑鍵；所述外管套設于所述內管外側，并通過所述滑槽和所述滑鍵與所述內管滑動連接；

所述外管一端的側壁設置有通孔；所述伸縮桿處于收縮狀態時，所述內管外側壁遠離所述通孔的一端設置有凹槽，所述凹槽內設置有用于與所述通孔卡接的凸塊；所述凸塊的一端通過第一復位彈簧設置于所述凹槽內，所述凸塊另一端的端面為外凸的弧形面。

進一步，所述外管的外側壁與所述通孔對應的位置還設置有按鈕；所述按鈕包括安裝座、頂柱以及第二復位彈簧；所述安裝座設置有安裝孔，且所述安裝孔與所述通孔連通；所述頂柱安裝于所述安裝孔處，并沿所述安裝孔往復運動；所述頂柱的外側壁設置有擋板，且所述擋板位于所述安裝孔內；所述第二復位彈簧的一端固設于所述擋板處，所述第二復位彈簧的另一端固設于鄰近所述安裝孔的孔口位置。

其中，優選地，所述連接件為凱芙拉織帶。

優選地，所述刻齒呈螺旋狀分布。

優選地，所述握持部設置有與手指匹配的凹槽。

優選地，所述外管和內管均采用不銹鋼鋼管制成。

本實用新型的有益效果：

本實用新型所提供的拔水草器，通過平行設置的兩根夾持桿以及兩根夾持桿前段的刻齒和末端的握持部，使其可有效地輔助工作人員進行水草采集工作，實現了不下水即可將水下沉水植物連根拔起的目的，提高了工作效率，節約了成本。

附圖說明

圖1為實施例1中所述的拔水草器的結構示意圖；

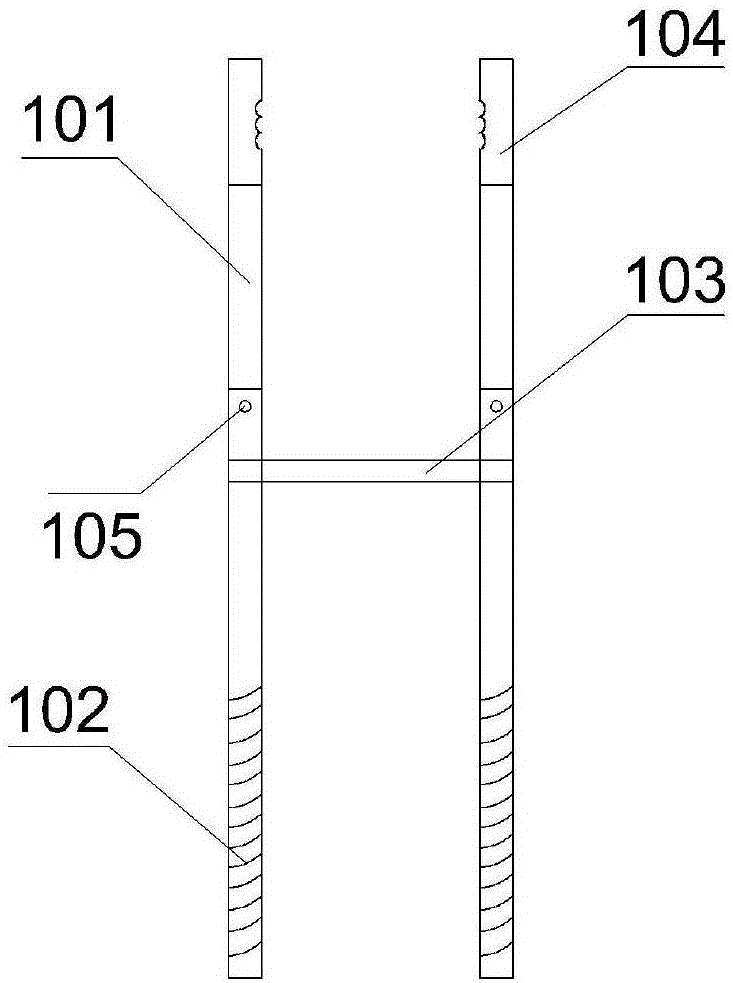

圖2為實施例2中所述的拔水草器的結構示意圖；

圖3為實施例2中所述的伸縮桿剖視圖；

圖4為實施例2中所述的伸縮桿處于伸長狀態的結構示意圖；

圖5為實施例3中所述的按鈕的結構示意圖。

圖中標記為：

夾持桿101，刻齒102，連接件103，握持部104，凸塊105，第一復位彈簧106，外管107，內管108，滑鍵109，頂柱110，第二復位彈簧111，擋板112。

具體實施方式

為使本實用新型實施例的目的、技術方案和優點更加清楚，下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本實用新型一部分實施例，而不是全部的實施例。通常在此處附圖中描述和示出的本實用新型實施例的組件可以以各種不同的配置來布置和設計。

因此，以下對在附圖中提供的本實用新型的實施例的詳細描述并非旨在限制要求保護的本實用新型的范圍，而是僅僅表示本實用新型的選定實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

應注意到：相似的標號和字母在下面的附圖中表示類似項，因此，一旦某一項在一個附圖中被定義，則在隨后的附圖中不需要對其進行進一步定義和解釋。

實施例1

如圖1所示，本實施例提供了一種拔水草器，其包括：平行設置的兩根夾持桿101；兩根夾持桿101的長度相等，并通過連接件103鏈接；兩根夾持桿101前段的側壁均設置有刻齒102，兩根加持桿的末端均設置有握持部104。

為了提高兩根夾持桿101的夾持力以及其與水草的接觸面積而增大摩擦力，優選地，上述刻齒102沿夾持桿101前段的側壁呈螺旋狀分布。

其中，因凱夫拉織帶作為一種新的復合材料，結合了高強度及重量輕的優異特質，在同等重量的條件下，其強度為鋼絲的5倍強度、E級玻璃纖維的2.5倍強度、鋁的10倍強度；同時，其還具有高抗化學性、高穩定性以及耐潛變等優點，因此，上述連接件103優選為凱夫拉織帶。

為了便于工作人員操作該拔水草器，優選地，上述握持部104還設置有與手指匹配的凹槽，從而更加有利于工作人員握緊握持部104，而便于操作兩根夾持桿101進行工作。

本實施例中的連接件103還可以選用繩子、鏈條等。

實施例2

如圖2-4所示，本實施例提供了一種拔水草器，其包括：平行設置的兩根夾持桿101；兩根夾持桿101的長度相等，并通過凱夫拉織帶鏈接；兩根夾持桿101前段的側壁均設置有沿夾持桿101軸線呈螺旋狀分布的刻齒，兩根加持桿的末端均設置有握持部104，且握持部104設置有與手指匹配的凹槽。

其中，兩根夾持桿101均為具有伸縮功能的伸縮桿。其中，伸縮桿包括外管107和內管108；外管107的內側壁沿中心軸線方向設置有滑槽，內管108的外側壁設置有與滑槽相匹配的滑鍵109；外管107套設于內管108外側，并通過滑槽和滑鍵109與內管108滑動連接。

外管107一端的側壁設置有通孔；伸縮桿處于收縮狀態時，內管108外側壁遠離通孔的一端設置有凹槽，凹槽內設置有用于與通孔卡接的凸塊105；凸塊105的一端通過第一復位彈簧106設置于凹槽內，凸塊105另一端的端面為外凸的弧形面。

當需要將伸縮桿伸長時，拉動內管108，使內管108與外管107發生相對滑動，當設置于內管108外側壁上的凸塊105移動到外管107的通孔處時，凸塊105在第一復位彈簧106的彈性力下彈出而卡固于通孔處而使伸縮桿保持伸長狀態；并且在轉動伸縮桿時，通過滑槽和滑鍵109的限位作用，防止外管107與內管108發生沿周向方向的相對轉動而影響工作人員的拔草操作。

當需要收縮伸縮桿時，按動凸塊105，使凸塊105向凹槽內移動而與通孔失去卡固作用；然后推動內管108，使內管108收回；同時，推動時，外管107作用于凸塊105弧形面的力可以產生一個促進凸塊105繼續向凹槽內移動的分力，從而可以防止凸塊105影響伸縮桿的收縮操作。

本實施例中，外管107和內管108均采用不銹鋼鋼管制成。

本實施例中，伸縮桿為外管107和內管108組成的兩節；在實際使用過程中，根據伸縮長度的需求，伸縮桿也可以采用上述外管107和內管108的結構設計為多節。

實施例3

本實施例提供了一種拔水草器，其包括：平行設置的兩根夾持桿101；兩根夾持桿101的長度相等，并通過凱夫拉織帶鏈接；兩根夾持桿101前段的側壁均設置有沿夾持桿101軸線呈螺旋狀分布的刻齒，兩根加持桿的末端均設置有握持部104，且握持部104設置有與手指匹配的凹槽。

其中，兩根夾持桿101均為具有伸縮功能的伸縮桿。其中，伸縮桿包括外管107和內管108；外管107的內側壁沿中心軸線方向設置有滑槽，內管108的外側壁設置有與滑槽相匹配的滑鍵109；外管107套設于內管108外側，并通過滑槽和滑鍵109與內管108滑動連接。

外管107一端的側壁設置有通孔；伸縮桿處于收縮狀態時，內管108外側壁遠離通孔的一端設置有凹槽，凹槽內設置有用于與通孔卡接的凸塊105；凸塊105的一端通過第一復位彈簧106設置于凹槽內，凸塊105另一端的端面為外凸的弧形面。

如圖5所示，外管107的外側壁與通孔對應的位置還設置有按鈕；按鈕包括安裝座、頂柱110以及第二復位彈簧111；安裝座設置有安裝孔，且安裝孔與通孔連通；頂柱110安裝于安裝孔處，并沿安裝孔往復運動；頂柱110的外側壁設置有擋板112，且擋板112位于安裝孔內；第二復位彈簧111的一端固設于擋板112處，第二復位彈簧111的另一端固設于鄰近安裝孔的孔口位置。

在伸縮桿收縮時，通過按鈕中的頂柱110而便于將凸塊105頂出通孔，因此，更加方便于收縮操作。

以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，對于本領域的技術人員來說，本實用新型可以有各種更改和變化。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
