本實用新型涉及一種栽培的輔助裝置，具體為一種魔芋栽培的輔助裝置，屬于農業科技領域。

背景技術：

魔芋栽培的最適宜區是低緯度高海拔山區，日照較少，雨量豐富，濕度較大，同時魔芋地下部分為球莖且根系較長，適宜在土層深厚、質地疏松、排水透氣良好、有機質豐富的輕砂土壤生長，土壤松厚肥沃的地方，在魔芋的整個發育期間，吸收鉀肥最多，氮肥次之，磷肥最少，需肥規律氮：磷：鉀為6：1：8。魔芋在不同生育階段對氮、磷、鉀的需求也不同，對于魔芋的生長環境要求，一些地方很顯然達不到，然而聰明的人民會創造出一種合適的人工環境來滿足魔芋的生長。

人們需要一種能夠滿足魔芋生長水肥需求的設備，模擬自然環境，保證降水和施肥，照顧魔芋的生長，提高魔芋的產量，增加經濟效益。但現有技術中，并沒有相關技術能針對魔芋生長的不同時期進行自由調節高度，噴灑水肥農藥等可有效的保證空氣濕度、植株營養和抑制蟲害。

技術實現要素：

本實用新型的目的就在于為了解決上述問題而提供一種魔芋栽培的輔助裝置。

本實用新型通過以下技術方案來實現上述目的：一種魔芋栽培的輔助裝置，包括壓力腔、噴水臂、噴頭、旋轉頭、旋轉基座、支架、攀梯、斜撐、定位孔、軟管、底架和定向輪；噴水臂的正上端設置壓力腔，所述噴水臂通過軟管和壓力腔相連，所述噴水臂向下設置噴頭，所述噴水臂的中間向下連接旋轉頭，所述旋轉頭下端設置旋轉基座，所述旋轉基座固定在支架的上端，所述旋轉基座內部設置軟管通道，所述軟管一端連接壓力腔，另一端連接外置水槽，所述支架側面通過斜撐固定，所述支架的正面和背面設置攀梯，所述支架的下端的四個支腳設置定位孔，所述支架下端嵌套連接底架，所述底架側面通過斜撐固定，所述底架的正面和背面設置攀梯，所述底架的底端設置定向輪。

進一步的，為了達到功能上的互不影響和工作上的同時進行的目的，所述噴頭設置兩種噴嘴，分別對稱分布在噴水臂兩側。

進一步的，為了達到更好旋轉效果和增壓效果，所述旋轉基座內置旋轉電機，所述旋轉頭內部設置增壓電機，所述增壓電機與壓力腔相連。

進一步的為了達到能夠自由的調節高度的效果，所述支架可自由拆卸的與底架相嵌套。

進一步的，為了達到更穩定準確地調節高度，所述支架底部設置四列定位孔，所述每列定位孔設置為等距五個。

進一步的，為了達到移動快捷方便，節省勞動力，實現半自動化的效果，所述定向輪為可自由轉動的定向輪，所述定向輪與電機相連。

本實用新型的有益效果是：該工具設計合理，結構緊湊，使用簡單，安裝方便，能針對魔芋生長的不同時期進行自由調節高度，噴灑水肥農藥等可有效的保證空氣濕度、植株營養和抑制蟲害，旋轉頭的設計，能進行全方位噴灑，不遺漏角落，所述裝置配置定向輪由電機拖動，半自動移動的同時噴灑面積更大，壓力腔可以使水肥和農藥的噴灑的效果更好，噴頭多噴嘴的設計和雙軟管相互獨立的特性，保證水肥和農藥可同時進行噴灑也可獨立噴灑，工作時穩定性強，適合推廣使用。

附圖說明

圖1為本實用新型所述整體結構示意圖；

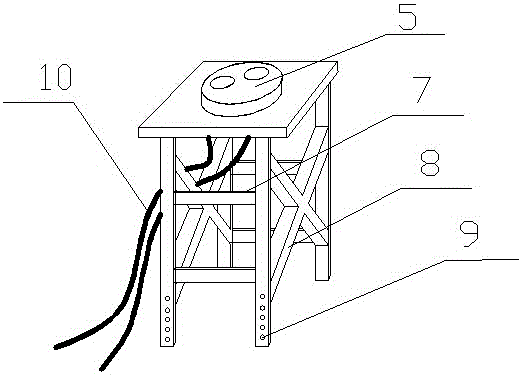

圖2為本實用新型所述支架示意圖；

圖3為本實用新型所述噴水臂示意圖；

圖中：1、壓力腔，2、噴水臂,3、噴頭,4、旋轉頭,5、旋轉基座,6、支架,7、攀梯,8、斜撐,9、定位孔,10、軟管,11、底架,12、定向輪。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3， 一種魔芋栽培的輔助裝置，包括壓力腔1、噴水臂2、噴頭3、旋轉頭4、旋轉基座5、支架6、攀梯7、斜撐8、定位孔9、軟管10、底架11和定向輪12；噴水臂2的正上端設置壓力腔1，所述噴水臂2通過軟管10和壓力腔1相連，所述噴水臂2向下設置噴頭3，所述噴水臂2的中間向下連接旋轉頭4，所述旋轉頭4下端設置旋轉基座5，所述旋轉基座5固定在支架6的上端，所述旋轉基座5內部設置軟管10通道，所述軟管10一端連接壓力腔1，另一端連接外置水槽，所述支架6側面通過斜撐8固定，所述支架的正面和背面設置攀梯7，所述支架6的下端的四個支腳設置定位孔9，所述支架6下端嵌套連接底架11，所述底架11側面通過斜撐8固定，所述底架11的正面和背面設置攀梯7，所述底架11的底端設置定向輪12。

作為本實用新型的一種技術優化方案：所述噴頭3設置兩種噴嘴，分別對稱分布在噴水臂2兩側；所述旋轉基座5內置旋轉電機，所述旋轉頭4內部設置增壓電機，所述增壓電機與壓力腔1相連；所述支架可自由拆卸的與底架相嵌套；所述支架6底部設置四列定位孔9，所述每列定位孔9設置為等距五個；所述定向輪12為可自由轉動的定向輪12，所述定向輪12與電機相連。

本實用新型在使用時，按照圖示和介紹進行組裝裝置，所述電源通電，軟管分別插入藥水和水肥溶液中，打開開關，旋轉電機帶動噴水臂旋轉的同時壓縮電機將藥水和水肥溶液分別壓人壓力腔，然后進行噴灑作業，外置電機帶動整個裝置緩慢移動，逐漸增加作業面積直至覆蓋全部工作面積然后停止工作，關閉電源開關。本實用新型在使用時應注意掌握正確用電方法，藥水濃度配置合理，當停止工作時及時將軟管從溶液中抽出。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
