本實用新型屬日常用品技術領域，具體涉及一種多用型蚊香阻燃器。

背景技術：

夏季是蚊子最多的季節，通常人們都會采用蚊香驅蚊。不論是柱狀蚊香或是螺旋型蚊香，使用時，都是直接將蚊香點燃，然后讓其自然燃燒，但是長時間使用蚊香，會對人身體造成不利影響，因此人們需要蚊香燃燒到一定長度后將其熄滅，現在一般都是人手動將蚊香弄滅，但對于晚間人們睡著或白天外出的情況，就不能按時將蚊香熄滅，從而使蚊香一直燃燒至完，污染室內空氣環境，或者有時還會造成意外火災。因此有必要提出改進。

技術實現要素：

本實用新型解決的技術問題：提供一種多用型蚊香阻燃器，本實用新型是將兩個半阻燃殼體夾在柱狀蚊香選定的長度處，或者將阻燃片與一個半阻燃殼體夾在螺旋狀蚊香選定的長度處，當蚊香燃燒到本實用新型夾緊的位置時，遇金屬阻隔自然熄滅，實現控制蚊香燃燒長度的目的，有利于人體健康，避免引起意外火災等事故。

本實用新型采用的技術方案：多用型蚊香阻燃器，包括兩個半阻燃殼體和一個阻燃片，所述兩個半阻燃殼體內部均設有盛灰槽，所述兩個半阻燃殼體下部均設有磁性阻燃貼合塊，所述兩個半阻燃殼體通過其下部的磁性阻燃貼合塊相對貼合將柱狀蚊香表面夾緊實現阻燃，所述阻燃片與一個半阻燃殼體下部的磁性阻燃貼合塊貼合將螺旋狀蚊香表面夾緊實現阻燃。

其中，所述兩個半阻燃殼體下部的磁性阻燃貼合塊中間均設有與柱狀蚊香表面形狀對應且能夠進行卡合的半圓形卡槽，所述兩個磁性阻燃貼合塊內部均設有能夠使其相互貼合的磁鐵片。

所述阻燃片中間設有與螺旋狀蚊香表面形狀對應并能夠進行卡合的U型卡槽。

進一步地，所述半阻燃殼體及阻燃片均是采用鐵質材料制成。

進一步地，所述兩個半阻燃殼體的形狀均為扇形貝殼狀結構。

本實用新型與現有技術相比的優點：

1、本方案是通過兩個半阻燃殼體上的半圓形卡槽夾在柱狀蚊香選定的長度處，或者將阻燃片與一個半阻燃殼體對貼，使阻燃片上的U型卡槽卡在螺旋狀蚊香選定的長度處，當蚊香燃燒到本實用新型夾緊的位置時，遇金屬阻隔自然熄滅，實現控制蚊香燃燒長度的目的，減少對室內空氣的污染，有利于人體健康，并有效避免引起意外火災等事故；

2、本方案中在磁性阻燃貼合塊內部設磁鐵片，能夠使半阻燃殼體之間或者半阻燃殼體與阻燃片之間相互穩定的吸合，并且能夠很快的拆卸下來，結構簡單，使用方便；

3、本方案中的兩個半阻燃殼體的形狀均采用扇形貝殼狀結構，并且在其內部設盛灰槽，有利于盛接柱狀蚊香燃燒產生的灰燼，避免掉落在地面，保持室內清潔。

附圖說明

圖1為本實用新型的結構示意圖；

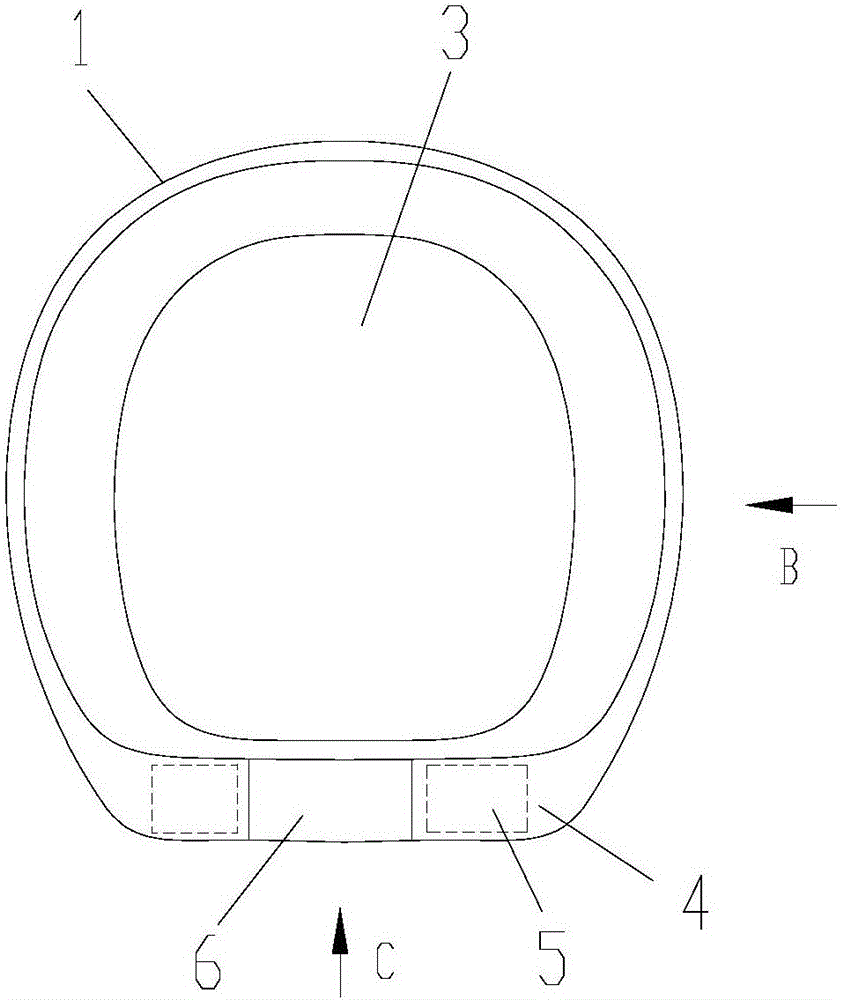

圖2為圖1的A-A向結構示意圖；

圖3為圖2的B向結構示意圖；

圖4為圖2的C向結構示意圖；

圖5為本實用新型中阻燃片的結構示意圖；

圖6為圖5的D向結構示意圖；

圖7為本實用新型使用狀態結構示意圖一；

圖8為本實用新型使用狀態結構示意圖二。

具體實施方式

下面結合附圖1-8描述本實用新型的實施例。

多用型蚊香阻燃器，如圖1所示，包括兩個半阻燃殼體1和一個阻燃片2。所述兩個半阻燃殼體1的形狀均為扇形貝殼狀結構，形狀美觀好看；所述半阻燃殼體1及阻燃片2均是采用鐵質材料制成，有利于與磁性吸合作用，并且還有利于對蚊香進行阻燃。

所述兩個半阻燃殼體1內部均設有盛灰槽3，盛灰槽3有利于盛住柱狀蚊香的燃燒的灰燼，避免掉落在地面，保持室內清潔；如圖2和3所示，所述兩個半阻燃殼體1下部均設有磁性阻燃貼合塊4，具體的，如圖4所示，所述兩個半阻燃殼體1下部的磁性阻燃貼合塊4中間均設有與柱狀蚊香8表面形狀對應且能夠進行卡合的半圓形卡槽6，所述兩個磁性阻燃貼合塊4內部均設有能夠使其相互貼合的磁鐵片5，磁鐵片5能夠使兩個半阻燃殼體1之間或者半阻燃殼體1與阻燃片2之間相互穩定的吸合，并且能夠很快的拆卸下來，結構簡單，使用方便。

使用時，如圖7所示，使兩個半阻燃殼體1下部的兩個磁性阻燃貼合塊4中的半圓形卡槽6相對接合成整圓孔并將柱狀蚊香8表面選定的長度處包緊，然后由于磁鐵片5的作用使兩個磁性阻燃貼合塊4表面相對緊貼，點燃柱狀蚊香8，其持續燃燒直到燃燒點達到與兩個半圓形卡槽6相對接合成的整圓孔碰接時，由于金屬的阻隔，從而使蚊香自然熄滅，這樣就實現對柱狀蚊香8的阻燃。同時，兩個半阻燃殼體1內的盛灰槽3還能對柱狀蚊香8燃燒時掉下的灰燼進行持續接盛，避免灰燼掉落于地面，保持室內干凈。

如圖5和6所示，所述阻燃片2中間設有與螺旋狀蚊香9表面形狀對應并能夠進行卡合的U型卡槽7。使用時，如圖8所示，將阻燃片2中的U型卡槽7與螺旋狀蚊香9表面指定長度處卡合，然后阻燃片2表面又與半阻燃殼體1下部的磁性阻燃貼合塊4表面貼合將螺旋狀蚊香9表面夾緊，點燃螺旋狀蚊香9，其持續燃燒直到燃燒點碰觸到阻燃片2和半阻燃殼體1貼合形成的孔時，由于金屬的阻隔，從而使螺旋狀蚊香9自然熄滅，這樣就實現對螺旋狀蚊香9的阻燃。

本實用新型通過兩個半阻燃殼體1夾在柱狀蚊香8選定的長度處，或者通過阻燃片2與一個半阻燃殼體1對貼夾緊在螺旋狀蚊香9選定的長度處，當蚊香燃燒到本實用新型夾緊的位置時，遇金屬阻隔自然熄滅，從而有效實現了控制蚊香燃燒長度的目的，減少對室內空氣的污染，有利于人體健康，并能夠很好的避免引起意外火災等事故，保證人身財產安全。

上述實施例，只是本實用新型的較佳實施例，并非用來限制本實用新型實施范圍，故凡以本實用新型權利要求所述內容所做的等效變化，均應包括在本實用新型權利要求范圍之內。
