本實用新型屬于園林設備工具技術領域，涉及一種改進型安全園林割草機刀具。

背景技術：

現有的割草機刀具邊沿一般具有若干鋒利的刀刃，刀刃一旦損壞，就需要更換整個刀具，十分不經濟，而且安裝刀具過程中，也容易被刀刃割傷，因此有必要進行改進。

技術實現要素：

本實用新型的目的是針對現有技術中存在的上述問題，提供了一種能提高整體使用壽命，且裝拆刀具更加安全的改進型安全園林割草機刀具。

本實用新型的目的可通過下列技術方案來實現：一種改進型安全園林割草機刀具，其特征在于：包括圓心位置設有安裝孔的圓盤形刀盤，刀盤頂面邊緣設有若干沿刀盤徑向設置，并沿刀盤周向分布的刀槽，刀槽在刀盤邊緣開口，刀盤邊緣可拆卸的連接有若干定位塊，刀盤頂面還固定有若干固定桿，還包括若干一側具有刀刃的刀片，刀片上設有若干相互平行的刻痕線，刀片前端能沿刻痕線掰斷，刀片沿刀盤徑向從刀盤邊緣插入刀槽內，刀片兩側與刀槽兩側槽壁滑動配合，刀片前端具刀尖，刀尖和刀刃均位于刀槽內，刀片后端具有活動柱，刀盤頂面設有若干沿刀盤周向分布的固定柱，固定柱靠近安裝孔設置，還包括若干拉簧，拉簧兩端分別具有鉤在活動柱和固定柱上的掛鉤，若干拉簧沿刀盤徑向設置，且能通過離心運動使刀尖和刀刃從刀槽內伸出，并使刀片前端邊緣抵在定位塊上，此時固定桿貼合在相鄰兩個刻痕線對應的刀片頂面上。

由于拉簧兩端分別拉住固定柱和活動柱，因此在裝拆刀盤過程中，刀尖和刀刃始終位于刀槽內，能避免刀尖突出引發危險，使用時，將安裝孔安裝在電機軸上，通過電機軸帶動刀盤旋轉，并通過離心運動使刀刃從刀槽內伸出，因此只有使用才能使刀刃突出，因此使用更加安全，同時利用定位塊起到定位作用，保證每個刀片伸出長度相同，當?shù)度袚p壞后，向外推動刀片，利用固定桿作為支撐，向上沿著刻痕線掰斷部分刀片，之后即可使用新的刀刃，因此能提高刀具的使用壽命。

作為優選，所述的活動柱為空心結構，活動柱和刀片上設有連通的螺紋孔，且能通過螺栓與螺紋孔配合螺接，并使螺栓頂緊刀槽槽底，使刀片固定在刀槽上。

因此能方便固定刀片使用。

作為優選，刀槽兩側槽壁靠近刀片后端位置呈加深設置，且刀片兩側與刀槽兩側槽壁滑動配合。

作為優選，刀盤上設有若干沿刀盤徑向和周向分布的減重孔。

與現有技術相比，本實用新型具有如下優點：

由于拉簧兩端分別拉住固定柱和活動柱，因此在裝拆刀盤過程中，刀尖和刀刃始終位于刀槽內，能避免刀尖突出引發危險，使用時，將安裝孔安裝在電機軸上，通過電機軸帶動刀盤旋轉，并通過離心運動使刀刃從刀槽內伸出，因此只有使用才能使刀刃突出，因此使用更加安全，同時利用定位塊起到定位作用，保證每個刀片伸出長度相同，當?shù)度袚p壞后，向外推動刀片，利用固定桿作為支撐，向上沿著刻痕線掰斷部分刀片，之后即可使用新的刀刃，因此能提高刀具的使用壽命。

附圖說明

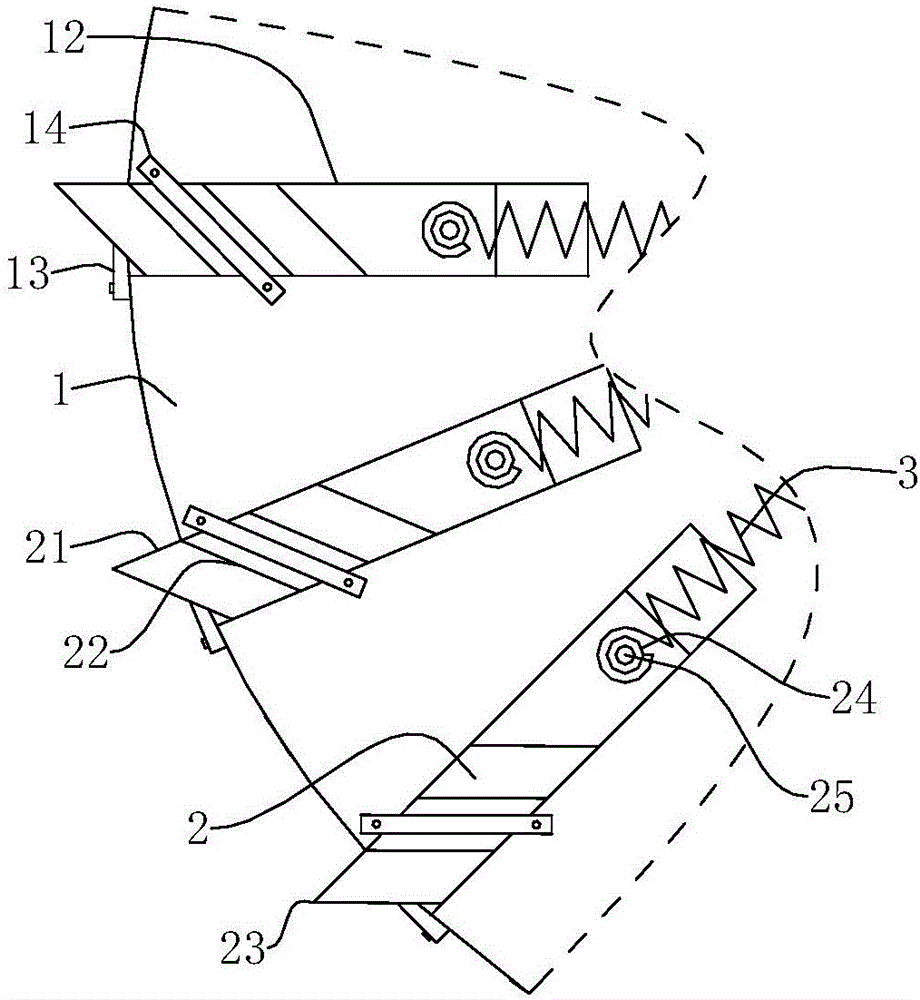

圖1和圖2分別是本實用新型的使用狀態圖和局部放大圖。

圖中的編碼分別為：

1、刀盤；11、安裝孔；12、刀槽；13、定位塊；14、固定桿；15、固定柱；2、刀片；21、刀刃；22、刻痕線；23、刀尖；24、活動柱；25、螺紋孔；3、拉簧；31、掛鉤。

具體實施方式

以下是本實用新型的具體實施例并結合附圖，對本實用新型的技術方案作進一步的描述，但本實用新型并不限于這些實施例。

如圖1和圖2所示，本改進型安全園林割草機刀具，包括圓心位置設有安裝孔11的圓盤形刀盤1，刀盤1頂面邊緣設有若干沿刀盤1徑向設置，并沿刀盤1周向分布的刀槽12，刀槽12在刀盤1邊緣開口，刀盤1邊緣可拆卸的連接有若干定位塊13，刀盤1頂面還固定有若干固定桿14，還包括若干一側具有刀刃21的刀片2，刀片2上設有若干相互平行的刻痕線22，刀片2前端能沿刻痕線22掰斷，刀片2沿刀盤1徑向從刀盤1邊緣插入刀槽12內，刀片2兩側與刀槽12兩側槽壁滑動配合，刀片2前端具刀尖23，刀尖23和刀刃21均位于刀槽12內，刀片2后端具有活動柱24，刀盤1頂面設有若干沿刀盤1周向分布的固定柱15，固定柱15靠近安裝孔11設置，還包括若干拉簧3，拉簧3兩端分別具有鉤在活動柱24和固定柱15上的掛鉤31，若干拉簧3沿刀盤1徑向設置，且能通過離心運動使刀尖23和刀刃21從刀槽12內伸出，并使刀片2前端邊緣抵在定位塊13上，此時固定桿14貼合在相鄰兩個刻痕線22對應的刀片2頂面上。

進一步的，活動柱24為空心結構，活動柱24和刀片2上設有連通的螺紋孔25，且能通過螺栓與螺紋孔25配合螺接，并使螺栓頂緊刀槽12槽底，使刀片2固定在刀槽12上。刀槽12兩側槽壁靠近刀片2后端位置呈加深設置，且刀片2兩側與刀槽12兩側槽壁滑動配合。刀盤1上設有若干沿刀盤1徑向和周向分布的減重孔。

由于拉簧3兩端分別拉住固定柱15和活動柱24，因此在裝拆刀盤1過程中，刀尖23和刀刃21始終位于刀槽12內，能避免刀尖23突出引發危險，使用時，將安裝孔11安裝在電機軸上，通過電機軸帶動刀盤1旋轉，并通過離心運動使刀刃21從刀槽12內伸出，因此只有使用才能使刀刃12突出，因此使用更加安全，同時利用定位塊13起到定位作用，保證每個刀片2伸出長度相同，當?shù)度?1損壞后，向外推動刀片2，利用固定桿14作為支撐，向上沿著刻痕線22掰斷部分刀片2，之后即可使用新的刀刃21，因此能提高刀具的使用壽命。
