本實用新型涉及花墻，具體涉及一種多功能智能花墻。

背景技術：

目前，國內外對花卉的自動化管理技術做了大量的探索，研發出了種類繁多的自動化管理產品。

其中多見的為自動化的花盆或花墻，這種類型的花盆/花墻多偏重于單純或機械地解決花卉的供水或調光問題，而調溫和供肥技術的開發比較少。其中供水技術，一種是利用制作材料進行物理滲水，一種是利用模擬電子時控技術定時定量進行澆水，容易造成供水過度、盆內積水的缺點。現有的調光技術，主要是使用LED燈管作為調光光源，通過手動或者電子自動進行控制，其中手動控制的工作量大，且需專人進行操作，而現有的電子調光控制，僅能定時、延時控制，而無法實現實時測控，智能控制的目的。

為了解決現有技術存在的上述不足，而提供一種可以智能進行調光、調溫、供水、供肥的花卉養殖用花墻。

技術實現要素：

本實用新型的目的是提供一種多功能智能花墻。

本實用新型是通過以下技術方案實現的：

一種多功能智能花墻，包括花墻本體、采集控制驅動系統、儲水箱、供水系統、調溫系統和調光系統，花墻本體固定在底部?jī)?chǔ)水箱上；

所述的花墻本體平行設置有兩層以上的花盆架，每層花盆架包括至少兩個花盆基座，所述的供水系統包括通過三通與主供水管路連通的微噴管路，并平行設置在每層花盆架的上方，所述的主供水管路與固定在儲水槽內的水泵連接；所述的調溫系統和調光系統固定在花墻本體內；

所述的采集控制驅動系統為，與單片機的輸入端通過轉換器連接的光電傳感器、溫度傳感器、土壤濕度傳感器，與單片機的輸出端通過轉換器、驅動系統、繼電器連接的調溫系統、調光系統和水泵。

所述的供水系統還包括滲灌管路，所述的滲灌管路通過三通與主供水管路連通，滲灌管路上通過三通再連接有滲灌管路支管，滲灌管路支管的末端為“C”型結構，固定在花盆內。

所述的調光系統為固定在花墻本體頂部和四周的LED調光燈，所述的調溫系統為固定在花墻本體內呈“田”字型的熱風管路。

所述的每層花盆架的底部設置有回收水槽，回收水槽通過管路與儲水箱連通，所述的回收水槽與儲水箱之間還設置有過濾裝置。

所述的單片機為STC12C5A60S2單片機。

所述的水泵固定在儲水箱的底部。

還包括與單片機連接的顯示器，所示的顯示器為L(zhǎng)CD液晶顯示器。

所述的儲水箱安裝有自動水位報警裝置。

本實用新型將土壤濕度傳感器安裝在花卉植株土壤根系位置，并與固定在供水系統連接；土壤濕度傳感器用以檢測土壤濕度，其中小型花盆可安裝一個傳感器，而容量大的花墻可以安裝多個傳感器，形成全量程測量的組合監測。土壤濕度的物理量的變化可使?jié)衩綦娮璧淖柚蛋l(fā)生變化，由濕度的物理信號轉換為電信號，濕度傳感器系統將測量的實時模擬信號經放大處理，由A/D轉換器經采樣、保持量化、編碼后傳輸經主控系統單片機將接收的濕度數字比較信號，同設定的濕度上、下限閾值信號比對，經過運算處理，單片機中斷服務程序進行分辨，依據中斷優先級確定，當需要澆水時，單片機由邏輯開閉電路經過放大驅動系統發出指令，做開啟或閉合，信號低于下限濕度，電磁閥閉合，驅動終端工作；同時在花墻內安裝溫度傳感器和光照傳感器，并分別與采集控制驅動系統電連接，從而智能化的調控花墻本體內的溫度、光照和土壤濕度。

所述的儲水箱安裝有自動水位報警裝置，由浮子、永久磁鐵、舌簧開關、報警燈、電源、外殼組成，當液面較高時，浮子的位置較高，永久磁鐵高于舌簧開關的位置，舌簧開關處于斷開狀態，報警燈電路斷路，報警燈不亮；當浮子隨著液面下降到限定值以下時，永久磁鐵接通舌簧開關，西河開關閉合，報警燈電路通路，報警燈發光報警；在使用時，將固體肥料以一定濃度至于儲水箱內，肥料在常溫下均勻溶解于水中，當供水時，肥料隨水施用；本實用新型儲水箱內的水可以循環使用，在每層花盆架的下方設置回收水槽，回收水槽內的水通過過濾后匯流如儲水箱，以循環使用。

本實用新型結構簡單，使用方便，為花卉養殖提供了一種更科學、智能的栽培工具，對花卉生長土壤、水分、局部溫度和光照度進行實時檢測，并智能化進行適時、適量、適度的供水供肥，調光、調溫。

附圖說明

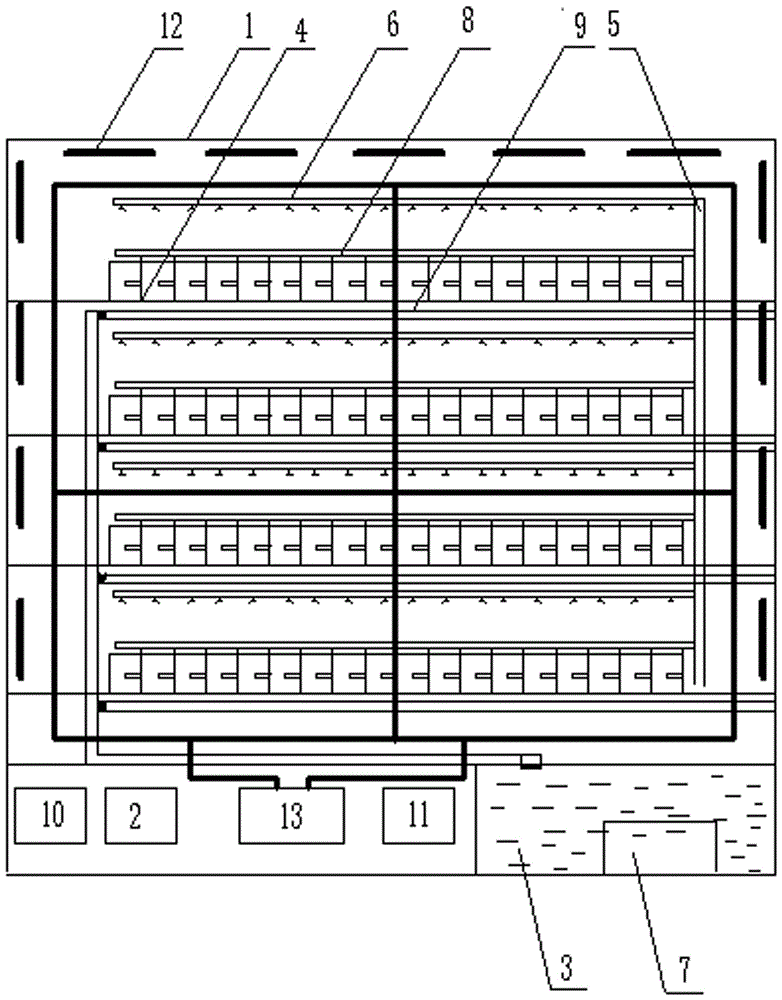

圖1為本實用新型的結構示意圖；

圖2為本實用新型滲灌管路支管的結構示意圖；

圖3為本實用新型采集控制驅動系統的結構示意圖；

圖4為本實用新型中斷服務程序示意圖。

圖中：1-花墻本體、2-采集控制驅動系統、3-儲水箱、4-花盆架、5-主供水管路、6-微噴管路、7-水泵、8-滲灌管路、9-回收水槽、10-顯示器、11-報警裝置、12-調光系統、13-調溫系統。

具體實施方式

以下結合附圖對本實用新型作進一步說明。

如圖1所示的一種多功能智能花墻，包括花墻本體1、采集控制驅動系統2、儲水箱3、供水系統、調溫系統和調光系統，花墻本體1固定在底部?jī)?chǔ)水箱3上；所述的花墻本體1平行設置有兩層以上的花盆架4，每層花盆架4包括至少兩個花盆基座，所述的供水系統包括通過三通與主供水管路5連通的微噴管路6，并平行設置在每層花盆架4的上方，所述的主供水管路5與固定在儲水槽3內的水泵7連接，水泵7固定在儲水箱3的底部；所述的調溫系統13和調光系統12固定在花墻本體1內；所述的采集控制驅動系統如圖3所示，包括與單片機的輸入端通過轉換器連接的光電傳感器、溫度傳感器、土壤濕度傳感器，與單片機的輸出端通過轉換器、驅動系統、繼電器連接的調溫系統13、調光系統12和水泵7。

其中供水系統還包括滲灌管路8，所述的滲灌管路8通過三通與主供水管路5連通，滲灌管路8上通過三通再連接有滲灌管路支管，滲灌管路支管的末端為“C”型結構，如圖2所示，固定在花盆內；所述的調光系統12為固定在花墻本體頂部和四周的的LED調光燈，所述的調溫系統13為固定在花墻本體內呈“田”字型的熱風管路；所述的每層花盆架4的底部設置有回收水槽9，回收水槽9通過管路與儲水箱3連通，所述的回收水槽9與儲水箱3之間還設置有過濾裝置。

如圖3、4所示，所述的采集控制驅動系統2的單片機為STC12C5A60S2單片機，并與顯示器10電連接，土壤濕度、溫度和光照傳感器將獲得的數據由A/D轉換器經采樣、保持量化、編碼后傳輸經主控系統單片機將接收的濕度數字比較信號，同設定的濕度上、下限閾值信號比對，經過運算處理，單片機中斷服務程序進行分辨，依據中斷優先級確定，當需要澆水時，單片機由邏輯開閉電路經過放大驅動系統發出指令，做開啟或閉合，信號低于下限濕度，電磁閥閉合，驅動終端工作；所述的儲水箱安裝有自動水位報警裝置11，由浮子、永久磁鐵、舌簧開關、報警燈、電源、外殼組成，當液面較高時，浮子的位置較高，永久磁鐵高于舌簧開關的位置，舌簧開關處于斷開狀態，報警燈電路斷路，報警燈不亮；當浮子隨著液面下降到限定值以下時，永久磁鐵接通舌簧開關，報警燈發光報警；在使用時，將固體肥料以一定濃度至于儲水箱內，肥料在常溫下均勻溶解于水中，當供水時，肥料隨水施用；本實用新型儲水箱內的水可以循環使用，在每層花盆架的下方設置回收水槽，回收水槽內的水通過過濾后匯流入儲水箱，以循環使用。
