本實用新型有關一種寵物推車的技術，尤指一種具有中開頂棚的寵物置放籃，不僅為中開式結構，且整體結構更為硬挺，并具有多段式快速開啟與閉合的功能，能避免寵物因緊張跳出寵物置放籃，且更易于照料寵物置放籃內的寵物，以提升整體實用性及安全性的多段式中開頂棚之寵物推車。

背景技術：

由于現代社會飼養寵物的風潮也越來越高，無論是單身人士，已婚家庭或銀發族都會飼養寵物以調劑生活，且研究顯示有寵物的陪伴，身心都會更加健康。因此，富有愛心飼主都會把寵物當作自己的家人一樣照顧，也會常常帶寵物出門逛街、散步或用餐，一起享受外出的樂趣。

帶寵物外出活動，除了要讓寵物得到適當的運動外,在進入一些寵物不落地的公共場所時，最輕松方便的工具就是寵物推車了，除了飼主免于背負的體力負擔，更能讓寵物舒適安穩地坐躺在推車的寵物置放籃內，避免寵物亂跳或亂跑，也能避免寵物粘黏粘污等衛生問題或干擾其它的人，尤其照顧老年寵物更是不可或缺,所以寵物推車已是市面上常見到攜帶寵物外出的工具。

然而，傳統的寵物推車上的寵物置放籃通常頂棚是前方或后方開閉的結構，即使是頂開式設計，但也無硬材及多段式結構能夠快速罩住寵物置放籃，所以在頂棚開啟或閉合的過程中，較敏感的寵物(例如:貓咪或小型犬)很容易因緊張跳出寵物置放籃外，而產生危險。

因此，如何創作出一種寵物置放籃結構除了讓寵物具有安全感及穩定性的特性外，更能讓飼主在極短的時間內迅速閉合寵物置放籃，防止寵物因緊張急跳而產生的危險，同時也能讓飼主易于照料寵物置放籃內的寵物，以提升整體實用性及安全性，將是本實用新型所欲積極揭露之處。

技術實現要素：

本實用新型的目的為提供一種多段式中開頂棚的寵物推車，主要是將寵物置放籃上設有中開頂棚，并配合多段式轉軸及U型硬管的結構設計，不但讓寵物置放籃的頂棚更硬挺，同時可讓飼主在極短的時間內迅速閉合寵物置放籃，防止寵物因緊張急跳而產生的危險，另外多段式開合的設計也能讓寵物頭部適當的外露，配合半開啟的前后段頂棚的包覆,增加寵物的安全感及穩定性,飼主也更易于接觸及照料寵物。

為達上述目的，本實用新型提供一種多段式中開頂棚的寵物推車，包含：一推車本體、一寵物置放籃以及一中開頂棚。推車本體具有一置放框架；寵物置放籃設置于置放框架上；中開頂棚設于寵物置放籃的頂部，其中中開頂棚具有兩個多段式轉軸及連接該多段式轉軸的二對稱U型硬管，兩個多段式轉軸分別設于寵物置放籃的頂端中央位置，供二對稱U型硬管自中開頂棚的中央相對且多段式的開啟及閉合。

在一較佳實施例中，中開頂棚的開口處設有一拉鏈，中開頂棚的頂部中央更有提把。中開頂棚的前后兩側皆設有透氣窗，且透氣窗外側設有可掀卷的窗簾。寵物置放籃的前側、后側、左側及右側皆設有透氣窗。推車本體的置放框架下方供掛設置物籃。

附圖說明

圖1為本實用新型多段式中開頂棚的寵物推車一較佳實施例的立體結構分解圖。

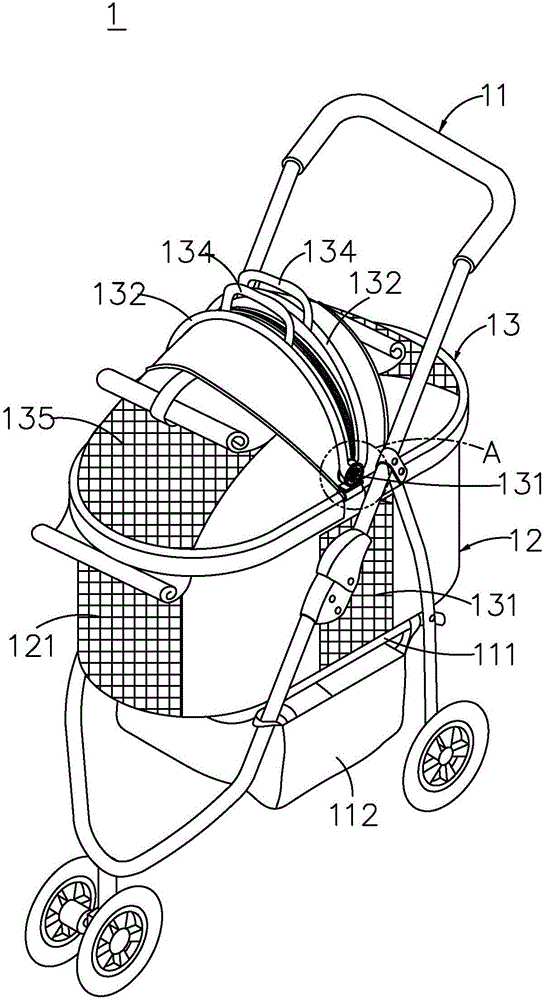

圖2為本實用新型多段式中開頂棚的寵物推車一較佳實施例的立體結構組合圖。

圖2A為圖2的A部分放大圖。

圖3為本實用新型多段式中開頂棚的寵物推車一較佳實施例的側視圖。

圖4為本實用新型多段式中開頂棚的寵物推車一較佳實施例的使用狀態參考圖(一)。

圖5為本實用新型多段式中開頂棚的寵物推車一較佳實施例的使用狀態參考圖(二)。

圖6為本實用新型多段式中開頂棚的寵物推車一較佳實施例的使用狀態參考圖(三)。

附圖標記說明

1----多段式中開頂棚的寵物推車

11----推車本體

111---置放框架

12---寵物置放籃

121---透氣窗

13---中開頂棚

131---多段式轉軸

132---U型硬管

133---拉鏈

134---提把

135---透氣窗

2----寵物

具體實施方式

以下藉由特定的具體實施例說明本實用新型的實施方式，熟習此技術的人員可由本說明書所揭示的內容輕易地了解本實用新型的其它優點與功效。

以下參照圖式說明本實用新型的實施例，應注意的是，以下圖式為簡化的示意圖式，僅以示意方式說明本實用新型的基本構想，故圖式中僅例示與本實用新型有關的結構而非按照實際實施時的元件數目、形狀及尺寸繪制，其實際實施時各元件的形態、數量及比例并非以圖示為限，可依實際設計需要作變化，合先敘明。

請參閱圖1、圖2及圖3所示，為本實用新型多段式中開頂棚的寵物推車一較佳實施例的立體結構分解圖、立體結構組合圖及側視圖。如圖所示，本實用新型的多段式中開頂棚的寵物推車1，包含：一推車本體11、一寵物置放籃12以及一中開頂棚13。推車本體11具有一置放框架111；寵物置放籃12設置于置放框架111上；中開頂棚13設于寵物置放籃12的頂部，中開頂棚13具有兩個多段式轉軸131及連接多段式轉軸131的二對稱U型硬管132，兩個多段式轉軸131分別設于寵物置放籃12的頂端兩側的中央位置，供二對稱U型硬管132自中開頂棚13的中央相對且多段式的開啟及閉合。

在一較佳實施例中，中開頂棚13的開口處設有一拉鏈133，頂部中央更有提把134，中開頂棚13的前后兩側皆設有透氣窗135，且透氣窗135外側設有可掀卷的窗簾。寵物置放籃12的前側、后側、左側及右側皆設有透氣窗121。推車本體1的置放框架111下方供掛設置物籃112。

藉由上述結構，在實際使用時，本實用新型的中開頂棚13除了可以如圖3所示為閉合狀態，且閉合時可將頂部的拉鏈133拉上，確實避免寵物跳出寵物置放籃12外，且中開頂棚13頂部的提把134設計，讓飼主能單獨將寵物置放籃12提起后，置放在任何地方。并且，中開頂棚13和寵物置放籃12都分別設有透氣窗135及透氣窗121，能讓寵物在寵物置放籃12內更加通風舒適。

請再參閱圖4、圖5及圖6所示，為本實用新型多段式中開頂棚的寵物推車一較佳實施例的使用狀態參考圖(一)、使用狀態參考圖(二)及使用參考圖(三)，如圖所示，本實用新型的中開頂棚13在寵物置放籃12的頂部中央兩側位置設有多段式轉軸131，且兩個多段式轉軸131連接兩個U型硬管132，藉此結構設計，中開頂棚13的開口可呈現多個角度的開合,如圖4所示,兩個U型硬管132的夾角約呈60°,使中開頂棚13呈60°的開口,如圖5所示，兩個U型硬管132的夾角也可開啟至將近180°,使中開頂棚13具有更大的開口。如圖6所示,當兩個U型硬管132的夾角開啟至將近180°時，開口最大，寵物2即可輕易的將頭伸出開口之外。因此，飼主可視需求來調整中開頂棚13開口的大小，以方便飼主照料寵物。再者，兩個U型硬管132的設計，讓中開頂棚13更為硬挺，使中開頂棚13能更快速的閉合，以避免較敏感的寵物很容易跳出寵物置放籃12外而發生危險。

相較于現有技術，本實用新型的多段式中開頂棚的寵物推車利用居中的多段式轉軸，再搭配U型硬管的設計，讓中開頂棚更硬挺且可以快速地開啟及閉合，并可在閉合后拉上拉鏈，確保寵物不會跳出寵物置放籃外而發生危險。并且，多段式轉軸的設計使中開頂棚的開口大小可視不同情況作調整，讓寵物頭部適當的外露，配合半開啟的前后段頂棚的包覆，增加寵物的安全感及穩定性，飼主也更易于接觸及照料寵物。因此能提升整體實用性、安全性及穩定性。

雖然前述的描述及圖式已揭示本實用新型的較佳實施例，但必須了解到各種增添、許多修改和取代可能使用于本實用新型較佳實施例，而不會脫離申請專利范圍所界定的本實用新型原理的精神及范圍。熟悉本實用新型所屬技術領域的一般技術人員將可體會，本實用新型可使用于許多形式、結構、布置、比例、材料、元件和組件的修改。因此，本文于此所揭示的實施例應被視為用以說明本實用新型，而非用以限制本實用新型。本實用新型的范圍應由申請專利范圍所界定，并涵蓋其合法均等物，并不限于先前的描述。
