本實用新型涉及牲畜養殖技術，具體涉及一種糞尿分離裝置及畜舍。

背景技術：

隨著社會經濟條件快速好轉，牛、羊類大型牲畜的消費量同步的得到快速上升，圈養是大型牲畜的主要養殖方式之一，圈養將牲畜養殖于畜舍中，如此以實現單位面積內更多的牲畜生產量。

牲畜圈養時，由于牲畜的排放習性，糞便和尿液均排放于一處，如此使得糞便和尿液混合，糞尿混合物一方面增大了處理難度，另一方面也使得糞便和尿液難以根據特性分類使用。現有技術中的畜舍缺少一種糞尿分離收集裝置。

技術實現要素：

本實用新型的目的是提供一種糞尿分離裝置及畜舍，以解決現有技術中缺少糞尿分離裝置的不足之處。

為了實現上述目的，本實用新型提供如下技術方案：

一種用于畜舍的糞尿分離收集裝置，包括：

驅動單元；

輸送帶，所述驅動單元驅動所述輸送帶，所述輸送帶上設置有固液分離孔；

糞類收集池，其設置于所述輸送帶的輸送行程的末端的下方；

尿液集合裝置，其上設置有尿液流動斜面，所述尿液流動斜面設置于所述固液分離孔的下方；

尿液收集池，其位于所述尿液流動斜面的流動行程末端的下方。

上述的糞尿分離收集裝置，還包括沼氣池和輸送管道，所述輸送管道連通所述尿液收集池和所述沼氣池。

上述的糞尿分離收集裝置，所述驅動單元為電機。

上述的糞尿分離收集裝置，所述尿液集合裝置為一防水布。

上述的糞尿分離收集裝置，所述輸送帶為網狀結構，所述網狀結構的網孔為所述固液分離孔。

上述的糞尿分離收集裝置，所述尿液流動斜面與所述輸送帶的頂面的夾角介于15-30度之間。

上述的糞尿分離收集裝置，所述糞類收集池和尿液收集池中至少一者為長方體槽狀結構。

一種畜舍，包括地板和上述的糞尿分離收集裝置，所述地板上開設有多個漏糞孔，所述輸送帶位于所述漏糞孔的下方。

上述的畜舍，還包括多個支腳，所述地板懸空設置于所述支腳上。

在上述技術方案中，本實用新型提供的糞尿分離收集裝置，通過輸送帶輸送牲畜的糞便并通過糞類收集池收集，而牲畜的尿液則由輸送帶上的固液分離孔落到尿液集合裝置上并最終由尿液收集池予以收集，如此完成了牲畜糞便和尿液的分別收集。

由于上述糞尿分離收集裝置具有上述技術效果，包含該糞尿分離收集裝置的畜舍也應具有相應的技術效果。

附圖說明

為了更清楚地說明本申請實施例或現有技術中的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型中記載的一些實施例，對于本領域普通技術人員來講，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型實施例提供的糞尿分離收集裝置的俯視圖；

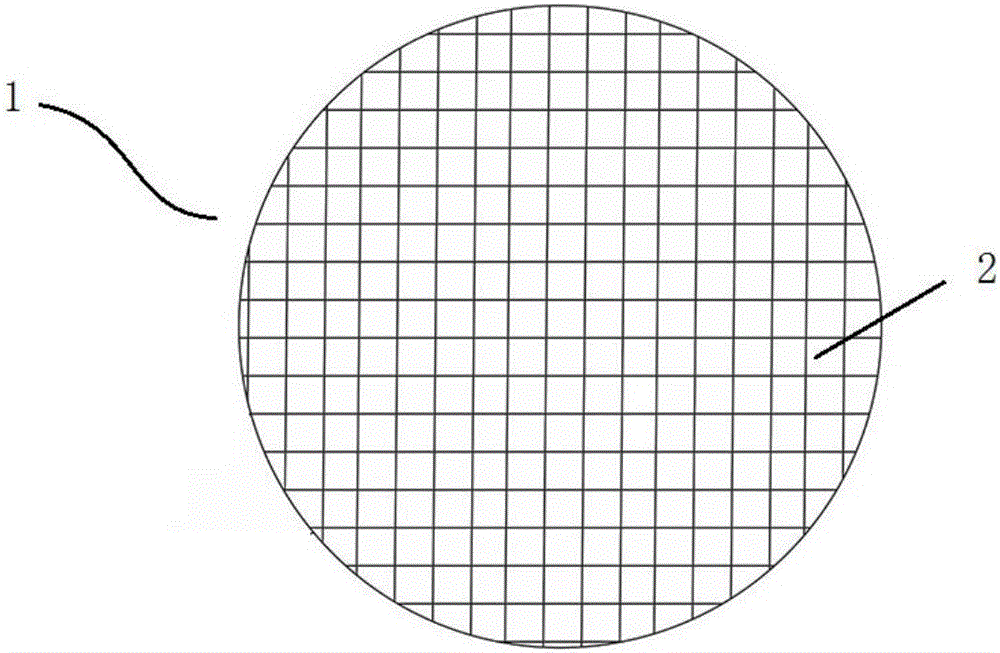

圖2為本實用新型實施例提供的輸送帶的局部放大圖；

圖3為本實用新型實施例提供的糞尿分離收集裝置的結構示意圖。

附圖標記說明：

1、輸送帶；2、固液分離孔；3、糞類收集池；4、尿液集合裝置；5、尿液收集池；6、輸送管道；7、沼氣池；8、驅動單元；9、地板。

具體實施方式

為了使本領域的技術人員更好地理解本實用新型的技術方案，下面將結合附圖對本實用新型作進一步的詳細介紹。

如圖1-3所示，本實用新型實施例提供的一種用于畜舍的糞尿分離收集裝置，包括驅動單元8、輸送帶1、糞類收集池3、尿液集合裝置4以及尿液收集池5，驅動單元8驅動輸送帶1，輸送帶1上設置有固液分離孔2；糞類收集池3設置于輸送帶1輸送行程末端的下方；尿液集合裝置4上設置有尿液流動斜面，尿液流動斜面設置于固液分離孔2的下方；尿液收集池5位于尿液流動斜面的流動行程末端的下方。

具體的，輸送帶1用于承接牲畜的排泄物，其可以直接接收牲畜的排泄物，如畜舍的地板9上設置有漏糞孔，輸送帶1位于漏糞孔的正下方，如此牲畜排泄的糞便和尿液便落到輸送帶1上了；輸送帶1也可以間接接收牲畜的排泄物，如操作人員通過相應工具將糞尿混合物掃落到輸送帶1上。輸送帶1上開設有固液分離孔2，固液分離孔2用于留住硬性或軟性的牲畜糞便而讓液態的尿液落下，優選的，輸送帶1為鋼絲網格結構，網孔即為固液分離孔2，輸送帶1接收驅動單元8的驅動完成往復運動，驅動單元8優選為電機，可選的，驅動單元8還可以是液壓動力機械、燃油動力機械等等，動力機械、傳動機構以及輸送帶1為機械領域的常見設備和公知技術，本實施例不贅述。牲畜糞便經輸送帶1輸送后在輸送行程的末端下落，落入到放置于該位置的糞類收集池3中，從而實現牲畜糞便的收集和存儲。固液分離孔2的下方設置有尿液集合裝置4，尿液集合裝置4用于集合尿液，其上具有一個尿液流動斜面，尿液落到尿液流動斜面上后從斜面的高端自動流動到低端，尿液流動斜面最低端的下方設置有尿液收集池5，如此所有的尿液最終都落入了尿液收集池5中，實現了尿液的收集和初步存儲，如此實現了糞便和尿液的分別收集。

本實用新型提供的糞尿分離收集裝置，通過輸送帶1輸送牲畜的糞便并通過糞類收集池3收集，而牲畜的尿液則由輸送帶1上的固液分離孔2落到尿液集合裝置4上并最終由尿液收集池5予以收集，如此完成了牲畜糞便和尿液的分別收集。

本實施例中，進一步的，還包括沼氣池7和輸送管道6，輸送管道6連通尿液收集池5和沼氣池7，即尿液收集池5內的尿液通過輸送管道6流道沼氣池7中，通過尿液進行沼氣的生產，如此實現了尿液的直接使用。

本實施例中，優選的，尿液集合裝置4為一防水布，防水布的安裝、拆卸以及調節均較為方便，防水布傾斜布置，其頂面即形成上述的尿液流動斜面。更優選的，尿液流動斜面與輸送帶1的頂面的夾角介于15-30度之間。

本實用新型實施例還提供一種畜舍，包括地板9和上述的糞尿分離收集裝置，地板9上開設有多個漏糞孔，輸送帶1位于漏糞孔的下方，還包括多個支腳，地板9懸空設置于支腳上。如此整個舍體懸空設置，使得動物排泄物不會堆積且便于空氣流通。

在上述技術方案中，由于上述糞尿分離收集裝置具有上述技術效果，包含該糞尿分離收集裝置的畜舍也應具有相應的技術效果。

以上只通過說明的方式描述了本實用新型的某些示范性實施例，毋庸置疑，對于本領域的普通技術人員，在不偏離本實用新型的精神和范圍的情況下，可以用各種不同的方式對所描述的實施例進行修正。因此，上述附圖和描述在本質上是說明性的，不應理解為對本實用新型權利要求保護范圍的限制。
