本實用新型涉及一種紅豆杉樹苗轉運箱，屬于農作物種植領域。

背景技術：

南方紅豆杉是我國珍貴鄉土樹種，國家一級保護的野生植物，是集珍貴藥用植物，珍貴用材樹種，同時又是綠化園林，四旁植樹綠化樹種。南方紅豆杉造林苗木一般來說以春季造林為主，若是容器 育苗全年都可以保證成活，但以春秋為佳。苗木起苗應隨起隨種，防止苗木起苗后因時間過長而影響成活。起苗時應帶宿土，并且苗木在起苗時采用分級處理，不合格苗木不上山造林。南方紅豆杉苗目前以高25厘米，以上地徑0.25厘米的苗木可以上山造林。裸根苗每50株為1捆，宿土加拌黃泥漿后外包稻草。目前包裝也有采用木箱，每50株裝成一箱帶宿土加黃泥漿土，短途運輸采用前者；長途運輸可用箱子包裝更適宜更安全。苗木起苗到運輸應相銜接。造林前應先整地后起苗。隨起、隨運、 隨造，提高苗木成活率。目前紅豆杉樹苗的轉運箱普遍只能起到承載作用，難以保障紅豆杉樹苗的溫度和濕度。

技術實現要素：

為了解決上述技術問題，本實用新型提供一種紅豆杉樹苗轉運箱。該紅豆杉樹苗轉運箱能夠有效的保障紅豆杉樹苗轉運過程中的濕度和溫度，保護其根部，保障紅豆杉后期再種植的成活率。

本實用新型的技術方案如下：

一種紅豆杉樹苗轉運箱，包括底箱和沿底箱側邊圍合的側壁；所述底箱包括上箱板、下箱板以及容納紅豆杉樹根部位的多個容槽；所述上箱板、下箱板以及側壁的下部圍合形成底箱空腔；所述容槽設置在上箱板上并嵌入底箱空腔內；所述底箱空腔內設置有溫度調節裝置；環繞側壁上部還設置有噴霧裝置。

其中，所述溫度調節裝置包括兩端連通外部冷水管或熱水管的換熱管；所述換熱管來回穿設在容槽周圍的底箱空腔中。

其中，所述樹苗固定裝置包括多根環繞容槽對稱設置的固定桿；所述固定桿一端鉸接在上箱板上，另一端設置半環管卡；相對的兩根固定桿的半環管卡相互卡合套住樹苗的樹干。

其中，所述底箱空腔底部還鋪設有石子層，石子層上鋪設吸水海綿。

其中，所述容槽為碗狀，表面設置有多個滲水孔。

其中，所述下箱板底部還設置有排水孔。

本實用新型具有如下有益效果：

1、本實用新型一種紅豆杉樹苗轉運箱能夠有效的保障紅豆杉樹苗轉運過程中的濕度和溫度，保護其根部，保障紅豆杉后期再種植的成活率。

2、本實用新型一種紅豆杉樹苗轉運箱設置有底箱，底箱內由底箱空腔，減輕了重量，保存了水分，防止水分快速蒸發。

3、本實用新型一種紅豆杉樹苗轉運箱的底箱空腔內設置有石子層，提高底箱的透水性和透氣性，防止水分過多堆積，提高底箱空腔內的空氣流動性和氧氣含量。

4、本實用新型一種紅豆杉樹苗轉運箱設置有吸水海綿，有效保存底箱內水分，提高底箱內的水汽含量并保障紅豆杉樹苗根部的水分。

5、本實用新型一種紅豆杉樹苗轉運箱設置有換熱管，可以簡單的調節底箱內的溫度，進而保障紅豆杉樹苗根部的溫度，同時還可通過換熱管的熱量調節底箱內的濕度。

6、本實用新型一種紅豆杉樹苗轉運箱設置有噴霧裝置，可以保持紅豆杉樹冠的濕度。

7、本實用新型一種紅豆杉樹苗轉運箱設置有樹苗固定裝置，有效保障樹苗轉運過程中不傾倒。

附圖說明

圖1為本實用新型一種紅豆杉樹苗轉運箱的結構示意圖；

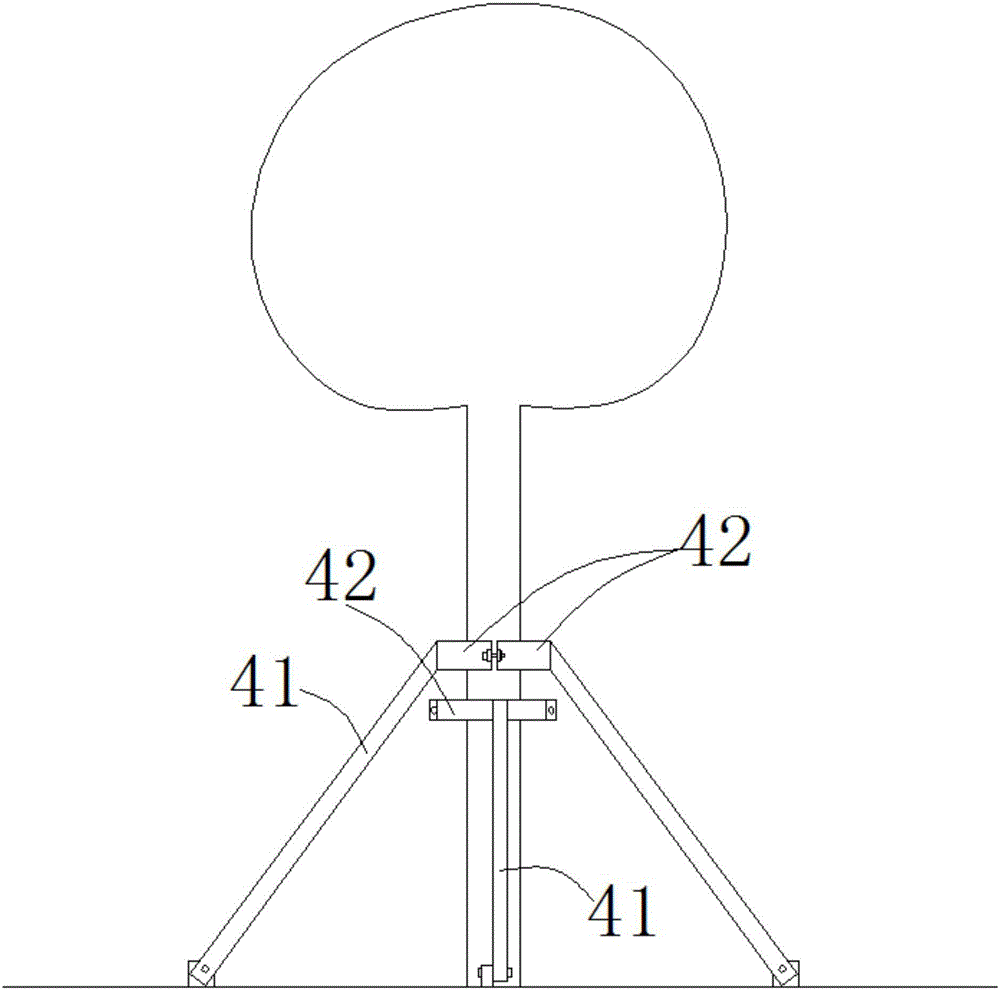

圖2為本實用新型一種紅豆杉樹苗轉運箱的固定桿的分布示意圖；

圖3為本實用新型一種紅豆杉樹苗轉運箱相對的固定桿機半環管卡配合俯視示意圖。

圖中附圖標記表示為：

1-底箱、11-上箱板、12-下箱板、13-容槽、14-底箱空腔、15-石子層、16-吸水海綿、17-滲水孔、18-排水孔、2-側壁、3-換熱管、41-固定桿、42-半環管卡、5-噴霧裝置。

具體實施方式

下面結合附圖和具體實施例來對本實用新型進行詳細的說明。

如圖1~3所示，一種紅豆杉樹苗轉運箱，包括底箱1和沿底箱1側邊圍合的側壁2；所述底箱1包括上箱板11、下箱板12以及嵌入底箱1內的容納紅豆杉樹根部位的多個容槽13；所述上箱板11、下箱板12以及側壁2的下部圍合形成底箱空腔14，減輕了重量，保存了水分，防止水分快速蒸發；所述底箱空腔14內設置有溫度調節裝置；環繞側壁2上部還設置有噴霧裝置5，保障紅豆杉樹冠的濕度；容槽13周邊設置有樹苗固定裝置。

其中，所述樹苗固定裝置包括多根環繞容槽13對稱設置的固定桿41；所述固定桿41一端鉸接在上箱板11上，另一端設置半環管卡42；相對的兩根固定桿41的半環管卡42相互卡合套住樹苗的樹干。

其中，所述底箱空腔14底部還鋪設有石子層15，提高底箱的透水性和透氣性，防止水分過多堆積，提高底箱空腔內的空氣流動性和氧氣含量。

其中，石子層15上鋪設吸水海綿16，有效保存底箱內水分，提高底箱內的水汽含量并保障紅豆杉樹苗根部的水分。

其中，所述容槽13為碗狀，表面設置有多個滲水孔17。

其中，所述溫度調節裝置包括兩端連通外部冷水管或熱水管的換熱管3；所述換熱管3來回穿設在容槽13周圍的底箱空腔14中；可以簡單的調節底箱內的溫度，進而保障紅豆杉樹苗根部的溫度，同時還可通過換熱管的熱量調節底箱內的濕度。

其中，所述下箱板12底部還設置有排水孔18。

本實用新型的工作原理：

將紅豆杉樹苗放置在容槽13內，通過噴霧裝置5保障紅豆杉樹冠的濕度；通過換熱管3、吸水海綿16保障底箱空腔14內的濕度和溫度；通過滲水孔17、排水孔18以及石子層15保障底箱容腔14內的空氣流動性和氧氣含量，進而保障紅豆杉樹根的透氣性和氧氣含量；樹苗固定裝置用于固定樹苗的樹干，防止轉運過程中樹苗傾倒。

以上所述僅為本實用新型的實施例，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本實用新型的專利保護范圍內。
