本實用新型涉及園林苗木扦插固定技術領域，特別涉及一種園林苗木扦插固定裝置。

背景技術：

通常，通過扦插的方法，將一段植物插在某物質中使其生根、發芽，然后成長開花、結果，從而使植物繁殖，最終長成的植物與原植物特征一致。在扦插過程中，幼苗常常出現倒伏的現象，尤其是長幼苗，扦插后較難直立；另外，若相鄰的幼苗之間的間距較小，幼苗扦插生根后，會導致長出的根相互纏繞，從而導致相鄰的幼苗無法汲取自身成長所需要的養分，會導致其營養不良甚至死亡。因此，在扦插時需要保持幼苗可直立且其與相鄰幼苗之間保持合適的距離。

授權公告號為CN204272839U、授權公告日為2015年04月22日的中國專利公開了一種園林苗木扦插固定裝置，固定裝置包括U型支架，支架內側間隔均布設有多個隔板，隔板上設有鎖緊槽；支架的的一端連接有固定塊，固定塊上設有豎直向的第一固定孔；支架的后端還設有調節組件，調節組件內設有滑塊，滑塊上鉸接有鎖緊組件。

對比文件中的園林苗木扦插固定裝置，在鎖緊桿的一端設有連接桿，該連接桿與滑塊鉸接，通過與滑塊連接的調節螺桿來調節鎖緊桿一端的位置，在將鎖緊桿插入至鎖緊槽中，擰緊鎖緊桿底端的鎖緊螺母，使其與隔板的一側面緊密抵接，使鎖緊桿保持固定并不發生偏移，從而使鎖緊桿與支架側棱之間的距離保持一定，方便進行扦插。當需要調節鎖緊桿與支架側棱之間的間距時，須將鎖緊桿重新移動，則須將鎖緊螺母旋開，通過旋轉調節螺桿從而帶動滑塊以及與滑塊鉸接的鎖緊桿移動，調節鎖緊桿一端與支架側棱之間的間距，再調節帶有鎖緊螺母的鎖緊桿那端，使兩端之間的鎖緊桿與支架側棱保持平行，再擰緊鎖緊螺母。然而，在該過程中，需要不斷擰緊和松開鎖緊螺母，從而達到緊固或松動鎖緊桿的效果，操作較為繁瑣，扦插幼苗會使手上攜帶泥土，增加了旋轉鎖緊螺母的的難度。

技術實現要素：

本實用新型的目的是提供一種園林苗木扦插固定裝置，其解決了扦插過程中調節鎖緊桿與支架側棱之間的間距較為繁瑣和不便的問題，達到快速且方便地調節鎖緊桿與支架側棱之間的間距并保持該間距不變的效果。

本實用新型的上述技術目的是通過以下技術方案得以實現的：

一種園林苗木扦插固定裝置，包括U型支架、多塊隔板、鎖緊槽以及調節螺桿，還包括與調節螺桿鉸接的鎖緊桿，所述鎖緊桿的一端螺接有卡固件，所述卡固件下方的鎖緊桿出還套設有活動件，所述活動件與卡固件通過彈性件連接且活動件可通過彈性件沿鎖緊桿移動，所述活動件與隔板連接。

采用上述結構，通過旋轉U型支架底板的調節螺桿，從而使其帶動鎖緊桿一端沿U型支架底板移動，調節鎖緊桿一端至所需位置；鎖緊桿沿著鎖緊槽卡進至鎖緊桿與U型支架的側邊平行，卡固件旋轉至合適位置，通過彈性件帶動活動件沿著鎖緊桿移動至與隔板接觸位置，由于彈性件受到卡固件與活動件的相互擠壓作用產生形變，相對地，彈性件對卡固件與活動件具有反作用力，由于卡固件與鎖緊桿之間為螺接，不易受到彈性件的反作用力而沿著鎖緊桿移動，因此，彈性件對活動件的反作用力使活動件與隔板緊密接觸，防止鎖緊桿移動，從而使鎖緊桿與U型支架的側邊的間距保持不變，便于進行扦插。當需要調節鎖緊桿與U型支架的側邊的間距時，旋轉調節螺桿從而調節鎖緊桿底端的位置，且提起活動件使其脫離隔板表面，移動鎖緊件的頂端至所需位置，將活動件放下重新與隔板緊密接觸，使鎖緊桿與U型支架的側邊保持平行。在調節過程中，只需提起活動件使其與隔板相互分離，再進行移動，卡固件保持同一位置，無需多次旋轉，使調節鎖緊桿與U型支架側邊的間距更為方便快捷。

進一步優選為：所述隔板上設置有凹凸結構，所述活動件上設置有與凹凸結構相互契合的連接結構。

采用上述結構，當活動件與隔板相接觸時，由于隔板上的凹凸結構與活動件上的連接結構相互契合，從而防止了活動件與隔板之間產生移動，避免了鎖緊桿因活動件與隔板之間產生相對位移而不能保持與U型支架底板平行的現象。

進一步優選為：所述凹凸結構設置于隔板上靠近鎖緊槽處，所述連接結構設置于活動件與隔板連接處。

采用上述結構，鎖緊桿沿著隔板上的鎖緊槽插入，當需要調節鎖緊桿與 U型支架側邊間距時，可沿鎖緊槽移動，而卡固件與隔板接觸，通過設置于隔板上靠近鎖緊槽的凹凸結構，以及活動件上的連接結構，使活動件與隔板之間不易產生相互位移。

進一步優選為：所述凹凸結構和連接結構為可相互嚙合的齒形結構。

采用上述結構，齒形結構中有凸出部位和下凹部位，當凸出部位與下凹部位相互契合時，使得活動件與隔板之間不易產生相互移動，從而保持鎖緊桿與U型支架側邊的距離不變。

進一步優選為：所述卡固件上還穿設有用于限制活動件沿移動方向的限位柱，所述限位柱的一端固定于活動件上并可隨活動件的移動方向運動，所述限位柱的另一端活動連接有限制卡固件與活動件之間間距的限位螺母。

采用上述結構，當固定的鎖緊桿需要重新調節與U型支架側邊的距離時，活動件可向卡固件方向提起，并帶動與活動件連接的限位柱一起向卡固件方向運動，限位柱可限制活動件使其沿鎖緊桿移動，且限位柱的上方還設置有限位螺母，由于卡固件經旋轉至所需位置后不再運動，因此，限位螺母可限制活動件提起的程度。

進一步優選為：所述U型支架上還開設有卡槽，所述調節螺桿螺接于卡槽且調節螺桿的一端固定連接有可隨調節螺桿一起移動的滑動塊，所述滑動塊與鎖緊桿之間鉸接。

采用上述結構，調節螺桿穿設于卡槽，且通過旋轉改變其進入卡槽的長度，從而推動與調節螺桿固定連接的滑動塊，從而推動與滑動塊鉸接的鎖緊桿運動，該過程避免了鎖緊桿與卡槽之間的相互摩擦，從而保護鎖緊桿免受損壞。

進一步優選為：所述卡槽中設置有滑槽，所述滑動塊上設置有可沿滑槽移動的突邊。

采用上述結構，滑槽可限制滑動塊的移動范圍，使滑動塊保持平直的狀態沿著滑槽移動，從而使與滑動塊鉸接的鎖緊桿快速且平穩地移動至適合的位置。

進一步優選為：所述U型支架的外側還凸出設置有便于提拿的把手。

采用上述結構，當一處的幼苗扦插結束后，需要移動至下個位置，把手便于提起整個U型支架并進行搬運。

綜上所述，本實用新型具有以下有益效果：

當需要對已固定的鎖緊桿重新調整位置，旋轉調節螺桿，使與調節螺桿鉸接的鎖緊桿一端調節至所需位置；沿卡固件方向提起活動件，由于卡固件固定不動，從而帶動彈性件和限位柱沿著卡固件方向移動，使彈性件受到壓縮，使活動件所帶的齒狀結構與隔板上所設置的齒狀結構相互分離，帶動鎖緊桿的一端沿著鎖緊槽移動至重新與U型支架的側邊平行的位置，再將活動件重新落回齒狀結構上，防止鎖緊桿與隔板之間產生相對位移。

附圖說明

圖1是實施例1中園林苗木扦插固定裝置的整體結構示意圖；

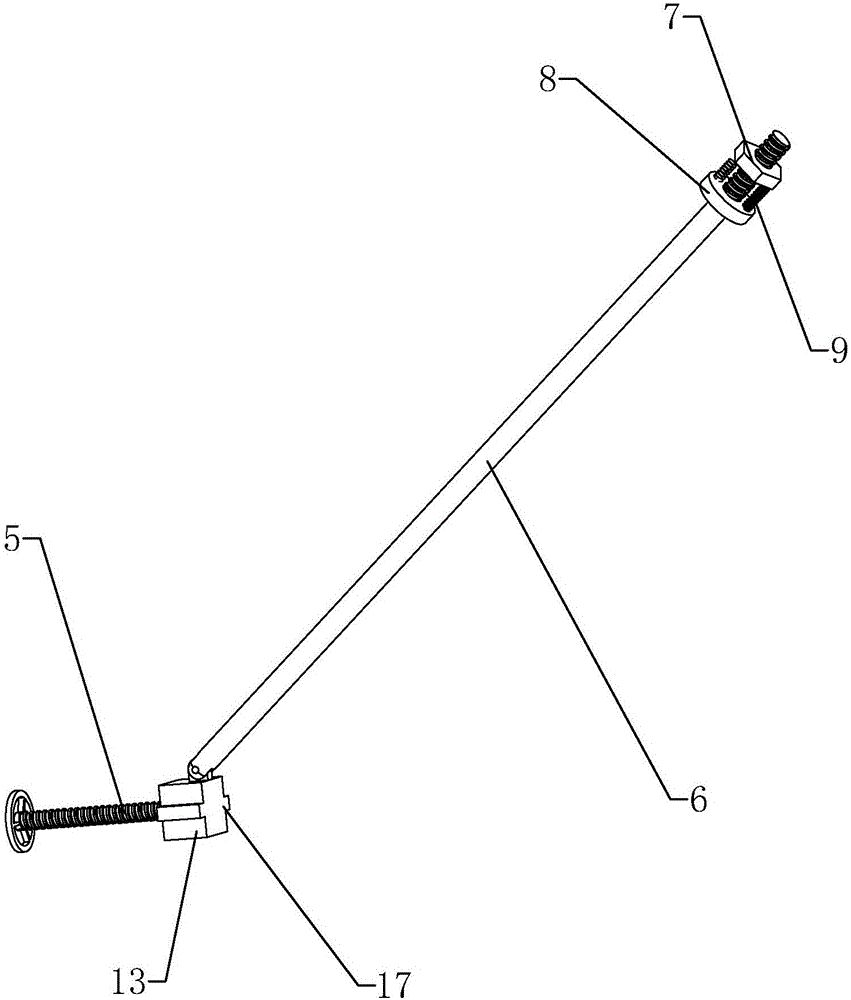

圖2是實施例1中園林苗木扦插固定裝置的內部結構示意圖，示出了鎖緊桿、調節螺桿、卡固件、活動件和彈簧的結構；

圖3是實施例2中園林苗木扦插固定裝置的部分結構示意圖，示出了齒形結構、鎖緊桿、調節螺桿、卡固件、活動件、限位柱和彈簧的結構；

圖4是圖3中的部分結構示意圖，示出了卡固件、活動件、限位柱和彈簧的結構。

圖中，1、U型支架；3、隔板；4、鎖緊槽；5、調節螺桿；6、鎖緊桿；7、卡固件；8、活動件；9、彈簧；10、齒形結構；11、限位柱；12、限位螺母；13、滑動塊； 15、卡槽；16、滑槽；17、突邊；18、把手。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

本具體實施例僅僅是對本實用新型的解釋，其并不是對本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的權利要求范圍內都受到專利法的保護。

實施例1：一種園林苗木扦插固定裝置，如圖1和圖2所示，包括U型支架1，在U型支架1的外側凸出設置有突出塊把手18，在其內側設置有多快與U型支架1底板垂直的隔板3，在每塊隔板3間相互平行且均設置有鎖緊槽4，鎖緊槽4沿隔板3的一端向垂直于U型支架1底板的方向延伸，且每個鎖緊槽4均設置在同一平面上。在U型支架1側邊的一端開設有卡槽15，在卡槽15上開設有一個螺紋孔，調節螺桿5可沿螺紋孔旋進旋出；在卡槽15中調節螺桿5的端頭處通過軸承連接有滑動塊13，滑動塊13上設置有兩條突邊17，卡槽15中與滑動塊13突邊17相應的位置上開設有兩條滑槽16，突邊17插入滑槽16中，使滑動塊13被調節螺桿5推動過程中，可保持平穩移動，避免出現不穩定現象。在滑動塊13的端頭處，通過鉸鏈與鎖緊桿6的底部連接，將鎖緊桿6的底部保護在滑動塊13端頭處，防止鎖緊桿6受滑動塊13推動過程中或插入鎖緊槽4的過程中與卡槽15內壁產生摩擦，避免出現鎖緊桿6底部受損的現象。

參照圖2，鎖緊桿6的上端套設有一個可沿鎖緊桿6移動的活動件8，在活動件8上方的鎖緊件設有外螺紋，通過螺紋連接有一個卡固件7，卡固件7與活動件8之間通過彈簧9連接。

鎖緊桿6通過調節螺桿5調接一端的位置，再將另一端插入鎖緊槽4中，與U型支架1底板平行，將卡固件7擰至一定位置使彈簧9受到壓縮，從而對卡固件7和活動件8提供反作用力，由于卡固件7受到螺紋作用不易受到反作用力的作用而沿著鎖緊桿6移動。因此，彈簧9的反作用使活動件8更加緊密地貼于隔板3表面，起到固定作用，從而使鎖緊桿6與U型支架1底板之間的間距保持不變。當重新調節鎖緊桿6與U型支架1底板之間的間距時，旋轉調節螺桿5至所需位置，再沿著鎖緊槽4平移活動件8，由于活動件8套設與鎖緊桿6的上端，從而帶動了未鉸接的鎖緊桿6平移至所需位置，再將活動件8與隔板3表面抵接，則使鎖緊桿6與U型支架1底板之間形成新的平行間距，操作方法簡單快速。

實施例2：一種園林苗木扦插固定裝置，與實施例1的不同之處在于，如圖3和圖4所示，在卡固件7的左右兩邊穿設兩根限位柱11，限位柱11的底部固定連接在活動件8內部，并且在卡固件7和活動件8之間固定連接有多根彈簧9，在限位柱11頂部設置有限位螺母12，每塊隔板3上與活動件8相接觸的一面均設置有齒形結構10。當需移動鎖緊桿6的位置時，沿卡固件7方向將活動件8提起，使齒形結構10相互分離，拖動鎖緊桿6至所需位置，將活動件8與隔板3上的齒形結構10重新相互契合，使鎖緊桿6不再滑動，再將鎖緊桿6底部與滑動塊13鉸接端通過調節螺桿5調節至合適位置，使鎖緊桿6與U型支架1側邊平行，可有效防止活動件8沿著鎖緊槽4移動，從而避免鎖緊桿6產生偏移而無法與U型支架1側邊平行的現象，使扦插過程變得更為方便，所種植的不同種幼苗間的距離更為均勻。
