本實用新型涉及激光驅鳥設備領域，具體為一種全方位多種類激光驅鳥裝置。

背景技術：

驅鳥又叫趕鳥、防鳥、防鳥撞等。廣義上說，農場、果園、風力發電廠和軍民用機場等一切防止有害鳥類侵入自己領地，從而危害自己勞動成果或設備安全的手段都叫驅鳥；狹義上說，驅鳥專指軍民用機場為了保護飛行器起降安全，為了防止飛機高速起降時飛鳥被吸入飛機發動機，或撞擊飛機機體、起落架、尾翼、擋風玻璃等所有飛機機體，從而在機場關鍵飛行區、尤其是飛機起飛和降落的跑道或滑行道上采取的一切防止鳥類入侵的聽覺恐嚇、視覺震懾、直接捕殺、化學、生態或雷達預警等一切手段。

現有的驅鳥設備，驅鳥的效果不佳，不能夠?qū)Χ喾N鳥類進行驅逐，因此在實用時，具有較大的局限性，現有的驅鳥設備一般只能夠在某一個方向上進行驅鳥，不能夠進行全方位的驅鳥。

技術實現要素：

本實用新型的目的在于提供一種全方位多種類激光驅鳥裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種全方位多種類激光驅鳥裝置，包括聲光驅鳥設備、猛禽模型和旋轉箱，所述聲光驅鳥設備和猛禽模型均通過連接管與旋轉箱外側固定連接，所述聲光驅鳥設備的上端面固定連接有風動盤；

所述聲光驅鳥設備的外側上部設有聲音播放裝置，聲光驅鳥設備的外側中部設有熱釋電紅外傳感器，聲光驅鳥設備的外側下部設有激光發生器，所述聲音播放裝置、熱釋電紅外傳感器、激光發生器均與控制器電性連接；

所述旋轉箱的上部設有太陽能電池板，太陽能電池板與蓄電池電性連接，蓄電池位于旋轉箱的內腔一側，蓄電池與電機電性連接，電機位于旋轉箱的內腔另一側，電機的轉軸與安裝桿的上端通過齒輪嚙合，并且安裝桿貫穿旋轉箱的底部側壁。

優選的，所述聲光驅鳥設備和猛禽模型均至少設有三組，并且相互間隔等距離等角度設置。

優選的，所述風動盤為半球形殼狀結構，每個所述聲光驅鳥設備的上部均對應的安裝有一個風動盤，風動盤的旋轉方向與猛禽模型的頭部方向一致。

優選的，所述連接管的內部為空心管狀結構，連接管的內部用于走電線。

與現有技術相比，本實用新型的有益效果是：本實用新型通過加入猛禽模型，能夠利用鳥類懼怕猛禽的本能對鳥類進行驅逐，通過加入風動盤，能夠利用風能帶動旋轉箱轉動，從而帶動猛禽模型旋轉，這樣更加逼真，對鳥類的震懾作用更大，通過加入激光發生器，能夠發射激光，對鳥類進行驚嚇，通過聲音播放裝置，能夠播放猛禽的叫聲，從而起到驅逐鳥類的作用，通過加入熱釋電紅外傳感器，能夠?qū)B類進行探測，在探測到鳥類在附近時，控制器控制激光發生器和聲音播放裝置啟動，在沒有鳥類的時候關閉，能夠起到節能的作用，總的來說，本實用新型的結構簡單，能夠通過多種方式對鳥類進行驅逐，并且使用風能和太陽能作為能源，更加節能環保，具有較好的推廣使用價值。

附圖說明

圖1為本實用新型俯視圖；

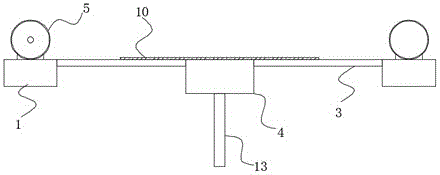

圖2為本實用新型側視圖；

圖3為聲光驅鳥設備剖視圖；

圖4為旋轉箱剖視圖；

圖5為風動盤結構示意圖。

圖中：1聲光驅鳥設備、2猛禽模型、3連接管、4旋轉箱、5風動盤、6聲音播放裝置、7熱釋電紅外傳感器、8激光發生器、9控制器、10太陽能電池板、11蓄電池、12電機、13安裝桿。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-5，本實用新型提供一種技術方案：一種全方位多種類激光驅鳥裝置，包括聲光驅鳥設備1、猛禽模型2和旋轉箱4，聲光驅鳥設備1和猛禽模型2均通過連接管3與旋轉箱4外側固定連接，聲光驅鳥設備1的上端面固定連接有風動盤5；聲光驅鳥設備1和猛禽模型2均至少設有三組，并且相互間隔等距離等角度設置，風動盤5為半球形殼狀結構，每個聲光驅鳥設備1的上部均對應的安裝有一個風動盤5，風動盤5的旋轉方向與猛禽模型2的頭部方向一致，通過加入猛禽模型2，能夠利用鳥類懼怕猛禽的本能對鳥類進行驅逐，通過加入風動盤5，能夠利用風能帶動旋轉箱轉動，從而帶動猛禽模型2旋轉，這樣更加逼真，對鳥類的震懾作用更大，連接管3的內部為空心管狀結構，連接管3的內部用于走電線。

聲光驅鳥設備1的外側上部設有聲音播放裝置6，聲光驅鳥設備1的外側中部設有熱釋電紅外傳感器7，聲光驅鳥設備1的外側下部設有激光發生器8，聲音播放裝置6、熱釋電紅外傳感器7、激光發生器8均與控制器9電性連接；通過加入激光發生器8，能夠發射激光，對鳥類進行驚嚇，通過聲音播放裝置6，能夠播放猛禽的叫聲，從而起到驅逐鳥類的作用，通過加入熱釋電紅外傳感器7，能夠?qū)B類進行探測，在探測到鳥類在附近時，控制器9控制激光發生器8和聲音播放裝置6啟動，在沒有鳥類的時候關閉，能夠起到節能的作用。

旋轉箱4的上部設有太陽能電池板10，太陽能電池板10與蓄電池11電性連接，蓄電池11位于旋轉箱4的內腔一側，蓄電池11與電機12電性連接，電機12位于旋轉箱4的內腔另一側，電機12的轉軸與安裝桿13的上端通過齒輪嚙合，并且安裝桿13貫穿旋轉箱4的底部側壁。

本實用新型的結構簡單，能夠通過多種方式對鳥類進行驅逐，并且使用風能和太陽能作為能源，更加節能環保，具有較好的推廣使用價值。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
