本實用新型涉及水產養殖領域，特別是內陸工廠化無污染海產養殖系統。

背景技術：

在中國海洋經濟大力發展的過程中，海洋漁業、養殖業作為海洋類食品供給基地，存在著模式粗放、亂捕亂獵、污染嚴重等不可持續發展的狀況，開發力度低，處于初級和原始狀態。經過野蠻發展后，沿海海產養殖業近些年來進入了低谷，在2010年養殖產量達到高峰后呈不斷下降趨勢。(以南美白對蝦為例，據中國水產流通和加工協會數據顯示，2013年我國對蝦養殖產量為133萬噸，海水與淡水對蝦養殖產量均下跌，比2012年下跌幅度超過13％。2014年狀況比2013年還要差，根據中國水產頻道跟蹤報道，2014年我國對蝦養殖成功率再創新低。)

海產養殖行業整體低迷的原因是近海海水污染，長期的、大范圍、粗放式的，依靠大密度、大投喂量、大量換水、添加藥劑的養殖方式，造成養殖地區海水中有機物和致病菌含量非常高，已經不能再提供適合經濟類海洋生物的生存水體環境。近幾年，整個海產養殖業都在研究、嘗試新的養殖模式，但時至今日尚未有有效的、可大范圍推廣的新型養殖模式。

上述海洋養殖業的問題其根源為有機物污染，養殖過程中大量的有機物排放造成的富營養化導致一系列問題，硝酸鹽、亞硝酸鹽、磷酸鹽、硫化氫等含量的居高不下，溶氧量、礦物質含量降低，PH值不穩定，細菌、病毒等有害生物大量繁殖，水質環境的惡化使養殖成功率降低，所使用的消毒劑、抗生素等添加劑又對海洋造成交叉感染，形成一個惡性循環鏈。

技術實現要素：

本實用新型的目的在于克服現有技術的不足，提供的內陸工廠化無污染海產養殖系統，通過該養殖系統可以有效的將養殖過程中多余的有機物(飼料殘餌、動物糞便、生物尸體、生物蛻殼等)分離出來，保持養殖水體的優質環境，從根源上切斷污染的惡性循環鏈，使養殖水體可循環使用，且分離出的有機物可作為綠色植物的優質有機肥料加以利用。

為了解決上述技術問題，本實用新型實施例提供內陸工廠化無污染海產養殖系統，其改進之處在于：包括養殖池和有機廢物分離器，所述有機廢物分離器設置于所述養殖池的水面上，所述養殖池的底部通過設有中心孔和篩孔的篩板與過濾池相通，所述過濾池中設有可上下移動的濾網，所述過濾池的底端通過第一動力泵與水質凈化器相連，將所述水質凈化器處理后的凈化水通過管道回流至所述養殖池中。

上述結構中，所述有機廢物分離器包括分離器主體，所述分離器主體呈中空的管體；所述分離器主體的側邊設有分離器進水口，所述分離器進水口處設有水氣混合泵，所述水氣混合泵設有與所述分離器主體相通的水氣出口，所述分離器主體的頂部裝有氣泡收集杯，所述氣泡收集杯的頂部設有分離器排污口.

上述結構中，所述水質凈化器包括儲水倉以及設于所述儲水倉內部的反應倉，所述儲水倉為頂端設有凈化器排污口的腔體，所述反應倉位于該腔體的底部，所述儲水倉的外側設有與所述反應倉相通的曝氣管和凈化器進水管，所述曝氣管向儲水倉外延伸的一端通過可調節閥與曝氣泵的出氣口相連，所述儲水倉的底部側壁上設有凈化器出水管，所述凈化器出水管的一端位于所述反應倉外壁和儲水倉內壁之間，所述凈化器出水管的另一端于管口處設有出水管水位調節閥。

上述結構中，還包括水處理池，所述水處理池通過隔板分隔成藻類養殖池和沉淀池以及儲水池，所述沉淀池和儲水池之間設有液位調節閥，所述儲水池的底部通過第二動力泵連接有蛋白質分離器。

上述結構中，所述蛋白質分離器包括外倉和內倉，所述內倉位于所述外倉的內部，所述內倉的上部設有泡沫發生板，所述外倉的頂部設有與外倉頂端相通的廢液收集倉，所述廢液收集倉的底部側壁設有廢液排出管，通過所述廢液排出管的廢液將排至所述藻類養殖池內，所述外倉的外側設有與所述內倉相通的進氣管和進水口，所述進氣管的一端連接有氣泵，所述氣泵通過所述進氣管將空氣注入所述內倉中，所述進水口與所述第二動力泵相連，所述第二動力泵將所述儲水池中的水注入所述內倉中，所述外倉的底部外壁處設有出水口，所述出水口的一端位于所述內倉和外倉的側壁之間，所述出水口的另一端通過管道將經蛋白質分離器分離后的凈化水回流至所述養殖池中。

上述結構中，所述養殖池底部的篩板呈錐形，所述篩孔的孔徑小于所述中心孔的孔徑，所述中心孔處可移動設置有重力球，所述重力球用于阻塞或疏通所述中心孔。

上述結構中，所述篩孔的孔徑為5-10mm，所述篩孔圍繞所述中心孔均勻分布于所述篩板上。

上述結構中，所述養殖池內圍繞所述篩板四周分布有若干造流泵，所述造流泵的射流方向垂直于所述造流泵和中心孔的連線，且造流泵的射流方向在周向上相一致。

實施本實用新型實施例，具有如下有益效果：

本實用新型實施例中，本實用新型提供的內陸工廠化無污染海產養殖系統，通過該養殖系統可以有效的將養殖過程中多余的有機物分離出來，保持養殖水體的優質環境，從根源上切斷污染的惡性循環鏈，使養殖水體可循環使用，且分離出的有機物可作為綠色植物的優質有機肥料加以利用。

【附圖說明】

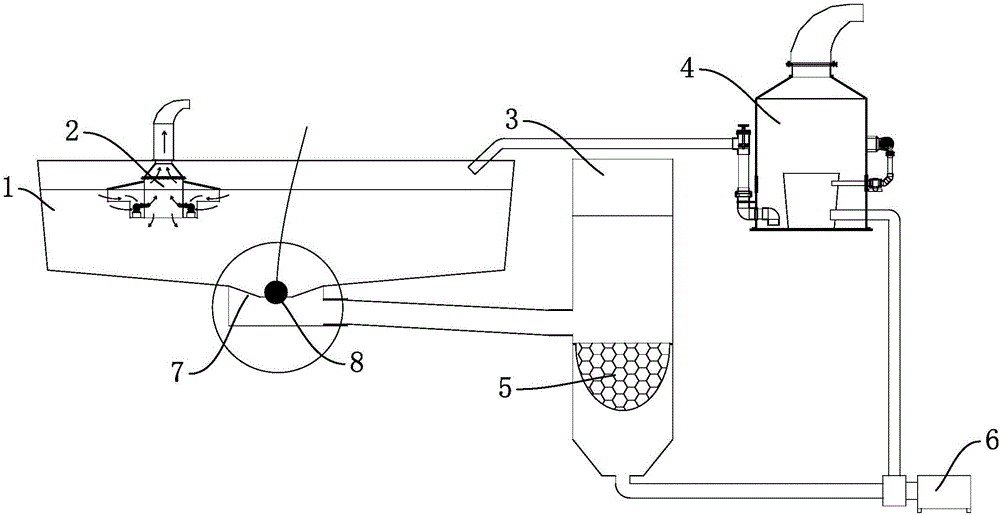

圖1為本實用新型實施例中內陸工廠化無污染海產養殖系統結構示意圖。

圖2為本實用新型實施例中內陸工廠化無污染海產養殖系統的造流泵分布示意圖。

圖3為本實用新型實施例中內陸工廠化無污染海產養殖系統結構的養殖池底部局部放大圖。

圖4為本實用新型實施例中位于養殖池底部的篩板的結構示意圖。

圖5為本實用新型實施例中養殖池底部通過重力球開合篩板的中心孔時，水體中有機物流向示意圖。

圖6為本實用新型內陸工廠化無污染海產養殖系統實施例中的有機廢物分離器結構示意圖。

圖7為本實用新型內陸工廠化無污染海產養殖系統實施例中的過濾池結構示意圖。

圖8為本實用新型實內陸工廠化無污染海產養殖系統施例中的水質凈化器結構示意圖。

圖9為本實用新型實施例中內陸工廠化無污染海產養殖系統結構結合水處理池進行資源循環利用示意圖。

圖10為本實用新型內陸工廠化無污染海產養殖系統實施例中的蛋白質分離器結構示意圖。

圖中：1、養殖池；2、有機廢物分離器；3、過濾池；4、水質凈化器；5、濾網；6、第一動力泵；7、篩板；8、重力球；9、蛋白質分離器；10、水處理池；10-1、藻類養殖池；10-2、沉淀池；10-3、儲水池；11、造流泵；12、第二動力泵；13、液位調節閥；21、分離器進水口；22、水氣混合泵；23、分離器主體；24、氣泡收集杯；25、分離器排污口；221、水氣出口；31、過濾池進水管；32、過濾池出水管；41、儲水倉；42、反應倉；43、曝氣泵；44、曝氣管；45、凈化器進水管；46、凈化器出水管；47、出水管水位調節閥；48、凈化器排污口；71、中心孔；72、篩孔；91、外倉；92、內倉；93、泡沫發生板；94、出水口；95、進水口；96、進氣管；97、氣泵；98、廢液收集倉；99、廢液排出管。

【具體實施方式】

下面結合附圖及具體實施方式對本實用新型作進一步描述：

參照圖1所示，本實用新型揭示了內陸工廠化無污染海產養殖系統，包括養殖池1和有機廢物分離器2，有機廢物分離器2設置于養殖池1的水面上，養殖池1的底部通過設有中心孔71和篩孔72的篩板7與過濾池3相通，過濾池3中設有可上下移動的濾網5，過濾池3的底端通過第一動力泵6與水質凈化器4相連，將水質凈化器4處理后的凈化水通過管道回流至養殖池1中，當然，可以理解的，有機廢物分離器2可以通過浮體材料漂浮設置在水面上，也可以通過水位檢測裝置控制調節使其位于水面的相對位置，通過該養殖系統，有效的實現多層凈化，首先經有機廢物分離器2將懸浮的可溶性有機物從水體中分離并從排出，再次通過設置篩板7將沉淀的有機物分成大型有機物和小型有機物，并分別經過濾池3和水質凈化器4逐層排除，以達到全面凈化水體的效果，為了防止養殖池1內的水產經過篩板7的中心孔71流失，參考圖3、圖5和圖7所示，本實施例中，特通過可以移動的重力球8實現開啟或閉合，同時配合過濾池3中的濾網5實現對大型有機物的打撈作業，極為便捷，同時減輕水質凈化器4處理大型有機物的負擔，有效實現分工協作，提高整個養殖系統的凈化效率，具體的，在過濾池3的中部側壁處設置有過濾池進水管31以及底部設置過濾池出水管32，過濾池進水管31和過濾池出水管32分別與篩板7和水質凈化器4的凈化器進水管45相通，實現水體在養殖池1和水質凈化器4之間構成凈化循環回流。

為了對浮游在水體中的懸浮性有機物進行高效的分離并排出，參考圖6所示，本實施例中采用的有機廢物分離器2包括分離器主體23，分離器主體23呈中空的管體；分離器主體23的側邊設有分離器進水口21，分離器進水口21處設有水氣混合泵22，水氣混合泵22設有與分離器主體23相通的水氣出口221，分離器主體23的頂部裝有氣泡收集杯24，氣泡收集杯24的頂部設有分離器排污口25，可以理解的，在水氣混合泵22從分離器進水口21抽水的同時可以吸取空氣，以達到混合水和空氣產生氣泡帶走有機物的功效，當然，這種吸取空氣的方式可以是水氣混合泵22抽水形成的負壓，也可以是在水氣混合泵22中設置相應的進氣管96，在這種有機廢物分離器2的作業下，極大減少養殖池1內的浮游有機物。

為了對經過篩板7過濾出的小型有機物進行凈化，參考圖8所示，本實施例中采用的水質凈化器4包括儲水倉41以及設于儲水倉41內部的反應倉42，儲水倉41為頂端設有凈化器排污口48的腔體，反應倉42位于該腔體的底部，儲水倉41的外側設有與反應倉42相通的曝氣管44和凈化器進水管45，曝氣管44向儲水倉41外延伸的一端通過可調節閥與曝氣泵43的出氣口相連，儲水倉41的底部側壁上設有凈化器出水管46，凈化器出水管46的一端位于反應倉42外壁和儲水倉41內壁之間，凈化器出水管46的另一端于管口處設有出水管水位調節閥47，這樣就經過水質凈化器4凈化后的凈化水便重新回流到養殖池1中，有效實現水體凈化；同時，第一動力泵6將過濾池3過濾后的水抽取至水質凈化器4，有效保障過濾池3中的水位低于養殖池1，使得養殖池1內的水持續不斷的穿過篩板7流向過濾池3，形成循環凈化，為了提高有機物的在篩板7處的過濾效率，參考圖2所示，養殖池1內圍繞篩板7四周分布有若干造流泵11，造流泵11的射流方向垂直于造流泵11和中心孔71的連線，且造流泵11的射流方向在周向上相一致，當然可以理解的，由于南北半球的水流形成漩渦的方向相反，可以根據實際需要布置造流泵11，以有效形成強力漩渦使有機物匯聚與養殖池1中心的篩板7處，提高水體過濾效率；此外，為了進一步提高篩板7的過濾效果，參考圖4所示，本實施例中，在養殖池1底部設置錐形的篩板7，篩孔72的孔徑小于中心孔71的孔徑，這樣通過中心孔71處重力球8的提起或放下，實現阻塞或疏通中心孔71，通過實驗發現，篩孔72的孔徑為5-10mm，篩孔72圍繞中心孔71均勻分布于篩板7上，可以提高過濾效果，同時確保養殖池1內的水產不會隨水體流失。

為了提高養殖系統的整體資源利用率，參考圖9所示，該養殖系統還包括水處理池10，水處理池10通過隔板分隔成藻類養殖池10-1和沉淀池10-2以及儲水池10-3，沉淀池10-2和儲水池10-3之間設有液位調節閥13，儲水池10-3的底部通過第二動力泵12連接有蛋白質分離器9，參考圖10所示，該蛋白質分離器9包括外倉91和內倉92，內倉92位于外倉91的內部，內倉92的上部設有泡沫發生板93，外倉91的頂部設有與外倉91頂端相通的廢液收集倉98，廢液收集倉98的底部側壁設有廢液排出管99，通過廢液排出管99的廢液將排至藻類養殖池10-1內，外倉91的外側設有與內倉92相通的進氣管96和進水口95，進氣管96的一端連接有氣泵97，氣泵97通過進氣管96將空氣注入內倉92中，進水口95與第二動力泵12相連，第二動力泵12將儲水池10-3中的水注入內倉92中，外倉91的底部外壁處設有出水口94，出水口94的一端位于內倉92和外倉91的側壁之間，出水口94的另一端通過管道將經蛋白質分離器9分離后的凈化水回流至養殖池1中，這樣有效的利用有機廢物分離器2和水質凈化器4以及蛋白質分離器9分離處的攜帶有高養分的污水，實現藻類繁殖的肥料需要，同時可以進一步將污水凈化后循環供養殖池1使用，提高資源的利用率，有效實現養殖環境的良性循環，提高養殖質量。

以上所描述的僅為本實用新型的較佳實施例，上述具體實施例不是對本實用新型的限制。在本實用新型的技術思想范疇內，可以出現各種變形及修改，凡本領域的普通技術人員根據以上描述所做的潤飾、修改或等同替換，均屬于本實用新型所保護的范圍。
