本實用新型涉及一種節能大棚，具體為一種自供電恒溫節能大棚，屬于農業技術領域。

背景技術：

空氣能也稱“空氣源熱泵熱水器”“冷氣熱水器”“空氣能熱水器”等。“空氣能熱水器”能把空氣中的低溫熱能吸收進來，經過壓縮機壓縮后轉化為高溫熱能，加熱水溫。這種熱水器(空氣能熱水器)具有高效節能的特點，制造相同的熱水量，空氣能熱水器消耗能源的成本僅為電熱水器的1/4，燃氣熱水器的1/3，比電輔助太陽能熱水器利用能效高。

蔬菜大棚由于空間較大，在北方氣溫較低的環境下，如果采用電能則耗電量十分巨大，導致生產成本大大增加，而且用電狀態易受到電網影響。蔬菜大棚一般距離電力設備較遠，地勢空曠，電力鋪設成本也相應增加，現有的控溫設備電氣化密集度高，故障率高，不易維護維修。

為解決上述問題，因此我們提出一種自供電恒溫節能大棚。

技術實現要素：

本實用新型要解決的技術問題是克服現有技術的缺陷，提供一種自供電恒溫節能大棚，通過采用太陽能電池組實現自供電，節能環保，降低電力支出成本，從而提高經濟效益，采用空氣能供熱裝置供暖，易于控制溫度，保持大棚內的溫度恒定，并且不需要較多電氣設備，便于維護維修，保障大棚內作物正常生產。

為了解決上述技術問題，本實用新型提供了如下的技術方案：

本實用新型一種自供電恒溫節能大棚，包括大棚主架，所述大棚主架上固定設有排氣扇，所述大棚主架外部兩側設置有太陽能電池組，所述大棚主架內部上方固定有照明燈和溫度傳感器，所述大棚主架內部兩側對稱固定有空氣能供熱裝置，所述空氣能供熱裝置的一側有控制箱，所述空氣能供熱裝置上設有進氣口，且連通大棚主架外部，所述空氣能供熱裝置內部設有蒸發箱、空氣換熱箱和換熱水箱，所述空氣換熱箱和換熱水箱并聯連接，所述空氣換熱箱與蒸發箱之間上部設有壓縮機，下部串聯設有膨脹閥和儲液罐，所述壓縮機、蒸發箱、膨脹閥、儲液罐、空氣換熱箱和換熱水箱之間通過冷媒管連接，空氣換熱箱和換熱水箱內部冷媒管呈螺旋狀，所述空氣換熱箱外部設有鼓風機，所述換熱水箱外部通過水管連接供水箱，供水箱與換熱水箱之間設有水泵。

進一步的，所述控制箱上設有顯示屏，內部設有控制裝置，且通過電線連接照明燈、溫度傳感器和空氣能供熱裝置。

進一步的，所述太陽能電池組通過電線連接控制箱。

本實用新型所達到的有益效果是：通過采用太陽能電池組實現自供電，不會受到電網影響，節能環保，降低電力支出成本，從而提高經濟效益，采用空氣能供熱裝置供暖，替代電加熱和燃燒加熱，易于控制溫度，保持大棚內的溫度恒定，并且不需要較多電氣設備，便于維護維修，保障大棚內作物正常生產。

附圖說明

附圖用來提供對本實用新型的進一步理解，并且構成說明書的一部分，與本實用新型的實施例一起用于解釋本實用新型，并不構成對本實用新型的限制。在附圖中：

圖1是本實用新型一種自供電恒溫節能大棚的結構示意圖；

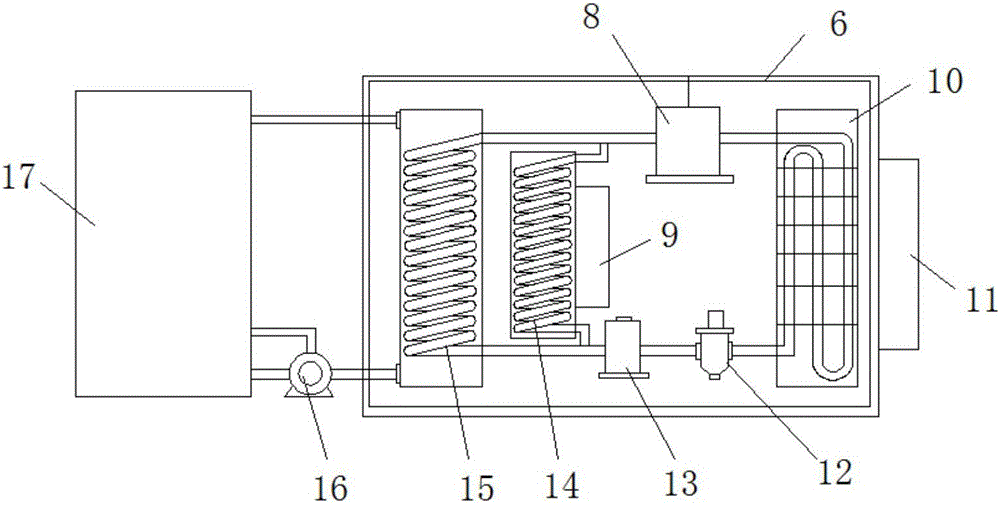

圖2是本實用新型一種自供電恒溫節能大棚的空氣能供熱裝置結構示意圖。

圖中：1、大棚主架；2、排氣扇；3、照明燈；4、溫度傳感器；5、太陽能電池組；6、空氣能供熱裝置；7、控制箱；8、壓縮機；9、鼓風機；10、蒸發箱；11、進氣口；12、膨脹閥；13、儲液罐；14、空氣換熱箱；15、換熱水箱；16、水泵；17、供水箱。

具體實施方式

以下結合附圖對本實用新型的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋本實用新型，并不用于限定本實用新型。

實施例1

如圖1-2所示，一種自供電恒溫節能大棚，包括大棚主架1，所述大棚主架1上固定設有排氣扇2，所述大棚主架1外部兩側設置有太陽能電池組5，所述大棚主架1內部上方固定有照明燈3和溫度傳感器4，所述大棚主架1內部兩側對稱固定有空氣能供熱裝置6，所述空氣能供熱裝置6的一側有控制箱7，所述空氣能供熱裝置6上設有進氣口11，且連通大棚主架1外部，所述空氣能供熱裝置6內部設有蒸發箱10、空氣換熱箱14和換熱水箱15，所述空氣換熱箱14和換熱水箱15并聯連接，所述空氣換熱箱14與蒸發箱10之間上部設有壓縮機8，下部串聯設有膨脹閥12和儲液罐13，所述壓縮機8、蒸發箱10、膨脹閥12、儲液罐13、空氣換熱箱14和換熱水箱15之間通過冷媒管連接，空氣換熱箱14和換熱水箱15內部冷媒管呈螺旋狀，所述空氣換熱箱14外部設有鼓風機9，所述換熱水箱15外部通過水管連接供水箱17，供水箱17與換熱水箱15之間設有水泵16。

所述控制箱7上設有顯示屏，內部設有控制裝置，且通過電線連接照明燈3、溫度傳感器4和空氣能供熱裝置6，所述太陽能電池組5通過電線連接控制箱7。

本實用新型的原理及優點：該種自供電恒溫節能大棚，采用太陽能電池組5實現自供電，通過空氣能供熱裝置6內部的蒸發箱10吸收空氣中的熱量，進入壓縮機8對冷媒進行壓縮，提高溫度，一部分進入換熱水箱15冷水從下進入吸收冷媒管中的熱量，提供熱水，另一部分進入空氣換熱箱14，鼓風機9吹出冷風吸收熱量，提供熱空氣，對大棚內部供暖，溫度傳感器4檢測溫度是否達到設定值，并及時修正補償，整個大棚實現自供電，不會受到電網影響，節能環保，降低電力支出成本，從而提高經濟效益，采用空氣能供熱裝置6供暖，替代電加熱和燃燒加熱，易于控制溫度，保持大棚內的溫度恒定，并且不需要較多電氣設備，便于維護維修，保障大棚內作物正常生產。

最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
