本實用新型涉及一種葡萄種植設備，具體地說是一種葡萄種植大棚。

背景技術：

在葡萄種植過程中，為了給葡萄提供適宜的條件，有的需要種植在大棚中，大棚給葡萄的生長提供適宜的溫度和水分，保證葡萄生長，尤其是在多雨和日照較強的地區，需要通過大棚來控制葡萄生長過程中的光照和水分，目前使用的大棚同樣需要人工澆水，沒有定向澆水設備，種植者增加勞動強度，且大棚為封閉的環境，因此，需要設置窗口進行通風換氣，但現有的棚體內缺乏空氣凈化裝置，導致棚內空氣污濁，影響大棚的使用。

技術實現要素：

為了彌補以上不足，本實用新型提供了一種可定向澆水且對棚內空氣進行凈化的葡萄種植大棚，以解決上述背景技術中的問題。

本實用新型的技術方案是：

一種葡萄種植大棚，包括棚體和設置棚體內的種植架，所述棚體側壁上設置通風窗口，所述種植架上方的棚體內設有澆灌裝置，所述澆灌裝置包括固定在棚體內的水箱，所述水箱上端設置進水口，所述水箱的下端面上設置多個出水孔，所述出水孔呈幾何狀排列設置在水箱的下端面上，另有密封板可滑動的密封在出水孔一側，所述密封板上設置多個與出水孔相匹配的澆灌孔，所述密封板的兩相對端分別固定連接復位裝置和拉繩，所述棚體內壁上設有用于懸掛拉繩的掛桿。

作為優選的技術方案，所述復位裝置包括殼體和可轉動的安裝在殼體內的轉軸，所述轉軸外側套裝復位彈簧，另有復位繩一端固定連接到轉軸上，所述復位繩另一端固定連接到密封板上。

作為優選的技術方案，所述通風窗口內側的棚體中安裝空氣過濾裝置，所述空氣過濾裝置包括安裝在窗口內側與窗口相匹配的框架，所述框架的上端為軸套狀，所述窗口上方的棚體內壁上固定連接懸掛軸，所述框架軸套狀的端部套裝在懸掛軸上，所述框架內可拆卸的安裝過濾膜片，所述懸掛軸為中空的圓管狀，所述框架套裝處的懸掛軸側壁上設置通孔，所述框架內設有連通通孔與過濾膜片的出水通道，另有水管一端連通到水箱內腔中，所述水管的另一端與懸掛軸的內腔相連通，所述水管上串聯閥門。

由于采用了上述技術方案，本實用新型所述的一種葡萄種植大棚通過設置水箱可定向定量對葡萄進行澆灌，通過水泵可向水箱內注水，使用更加方便，人工操作即可，減輕種植者的勞動負擔，同時，在窗口處設置空氣凈化裝置，通風的同時對棚體內的空氣進行凈化加濕，更有利于葡萄的生長。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是本實用新型實施例的結構示意圖；

圖2是圖1中A部分的結構放大示意圖；

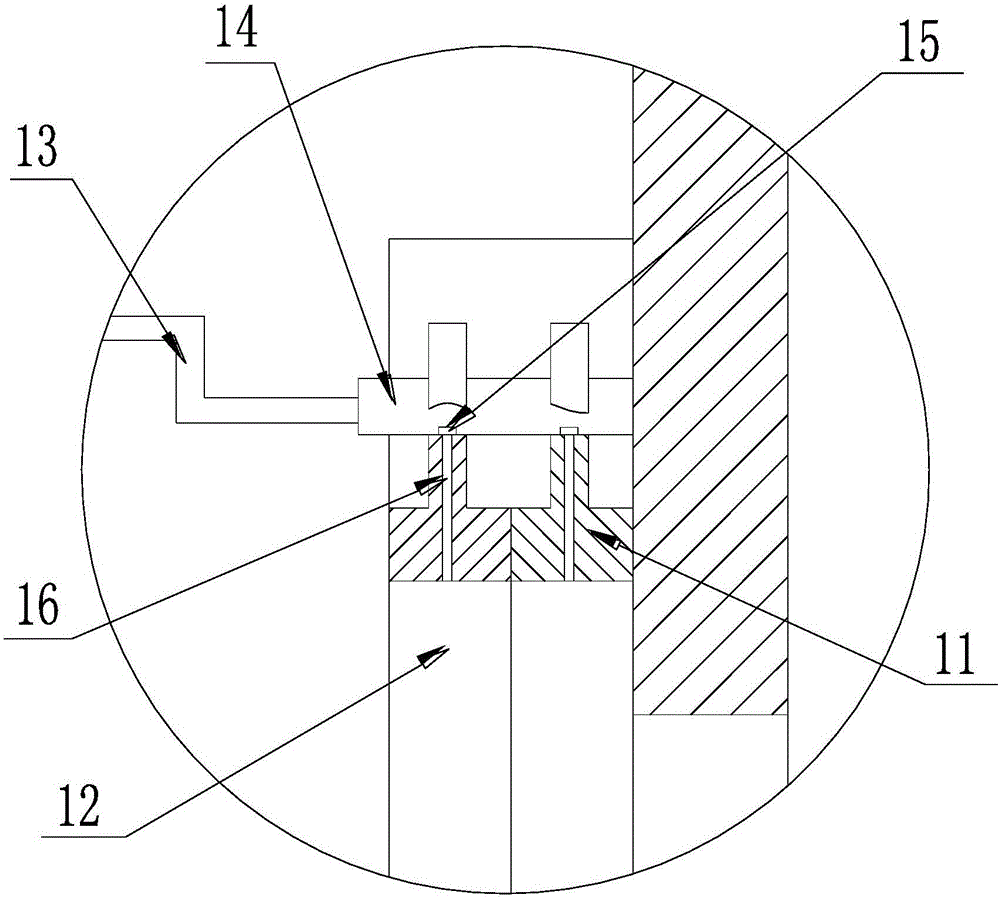

圖3是圖1中B部分的結構放大示意圖。

具體實施方式

實施例一：如圖1所示，本實用新型所述的一種葡萄種植大棚，包括棚體1和設置棚體1內的種植架2，所述種植架2用于葡萄藤蔓攀爬，所述棚體1側壁上設置通風窗口，用于對棚體1內進行換氣通風。

所述種植架2上方的棚體1內設有澆灌裝置，所述澆灌裝置包括固定在棚體1內的水箱3，所述水箱3通過支架固定在棚體1內，所述水箱3上端設置進水口，所述進水口中插裝進水管，所述進水管上串聯水泵，通過水泵控制水箱3進水，所述水箱3的下端面上設置多個出水孔4，所述出水孔4呈幾何狀排列設置在水箱3的下端面上，兩出水孔4之間的間隔大于出水孔4的直徑，另有密封板5可滑動的密封在出水孔4一側，所述密封板5可設置在水箱3內或貼合到水箱3外側，所述密封板5外側設置通過支架形成的滑道，所述密封板5可沿滑道按照指定的軌跡進行滑動，所述密封板5上設置多個與出水孔4相匹配的澆灌孔6，所述密封板5滑動時，可使出水孔4與澆灌孔6連通，從而使水箱3內的水落下，對葡萄進行澆灌，所述密封板5的兩相對端分別固定連接復位裝置和拉繩7，所述棚體1內壁上設有用于懸掛拉繩7的掛桿，通過拉動拉繩7，使密封板5上的澆灌孔6與出水孔4連通，拉繩7下端懸掛到掛桿上，延長澆水時間，松開掛繩7后，密封板在復位裝置的作用下恢復原位，關閉水箱3，完成澆灌動作。

所述復位裝置包括殼體和可轉動的安裝在殼體內的轉軸8，所述轉軸8外側套裝復位彈簧9，另有復位繩10一端固定連接到轉軸8上，所述復位繩10另一端固定連接到密封板5上，密封板5移動時，通過復位繩10拉動轉軸8轉動，復位彈簧9產生變形，松開拉繩7后，復位彈簧9帶動轉軸8反向轉動，復位繩10纏繞在轉軸8上，從而將密封板5拉回原位，實現復位功能。

所述通風窗口內側的棚體1中安裝空氣過濾裝置，所述空氣過濾裝置包括安裝在窗口內側與窗口相匹配的框架11，所述框架11的上端為軸套狀，所述窗口上方的棚體1內壁上固定連接懸掛軸14，所述懸掛軸14水平設置，所述框架11軸套狀的端部套裝在懸掛軸14上，所述框架11內可拆卸的安裝過濾膜片12，所述框架11分為兩半框架，兩半框架連接將過濾膜片12擠壓在中部，使過濾膜片12固定在框架11中，所述懸掛軸14為中空的圓管狀，所述框架11套裝處的懸掛軸14側壁上設置通孔15，所述通孔15設置一個，且通孔15的開口朝下，所述框架11內設有連通通孔15與過濾膜片12的出水通道16，另有水管13一端連通到水箱3內腔中，所述水管13的另一端與懸掛軸14的內腔相連通，當框架11在懸掛軸14上發生轉動時，出水通道16與通孔15不連通，從而無法對過濾膜片12注水，當框架11垂直向下擋在窗口內側時，出水通道16與通孔15連通，水箱3內的進入過濾膜片12中，在通風的同時對空氣進行加濕過濾。

以上顯示和描述了本實用新型的基本原理、主要特征及本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
