本實用新型涉及一種電動旋耕機，應用于旋耕機械技術領域。

背景技術：

隨著社會的不斷進步，人們的經濟條件越來越好，對生活水平的追求會越來越高，對農產品的質量要求也越來越多的受到人們的重視，傳統農業生產中使用的旋耕機行走與轉動是以柴油機為動力的，這種陳舊的作業方式不僅浪費資源，對環境造成很大的負荷，而且作業效率低下，需耗費大量的時間。

技術實現要素：

為解決現有技術方案的缺陷，本實用新型公開了一種安全環保、效率高效的電動旋耕機。

本實用新型公開了一種電動旋耕機，包括：軌道、軌道機架、電動軌道車、液壓伸縮桿一、懸掛支架、連接支架、旋耕支架、側邊支架、導桿、液壓伸縮桿二、鎖扣、外罩、電動機中心軸、電極、刀樁、旋耕刀片、擋土板，所述軌道為兩條平行鋪設在農田中，所述軌道機架的底端安裝四個電動輪，所述軌道機架通過電動輪與軌道滾動連接，所述軌道機架左右兩側安裝有導輪，所述電動軌道車通過導輪與軌道機架滾動連接，所述電動軌道車通過液壓伸縮桿一連接一個懸掛支架，所述連接支架的上端通過螺絲固接在懸掛支架的下端面上，所述旋耕支架焊接在連接支架的下方，所述旋耕支架的內外端部分別焊接一個側邊支架，所述鎖扣為兩個通過螺栓安裝在內外兩側的側邊支架中部，所述電動機中心軸的兩端固定安裝在鎖扣上，所述電動機中心軸的內外兩端通過軸承安裝一個外罩,所述外罩的內部裝配有電動機,所述外罩與電動機電連接，所述刀樁固定安裝在外罩上，所述旋耕刀片活動安裝在刀樁上，所述旋耕支架的左側安裝一個擋土板，所述擋土板的上端與旋耕支架轉動連接，所述擋土板的下部安裝一根導桿，所述液壓伸縮桿二為兩個且其上端活動安裝在懸掛支架的左側，所述液壓伸縮桿二的下端與導桿活動連接。

所述電動機中心軸的外端內側安裝一個電極。

所述的刀樁為多個，呈排狀交叉周向分布在外罩上。

采用本技術方案，具有以下優點：

1、安全環保；

2、效率高效。

附圖說明

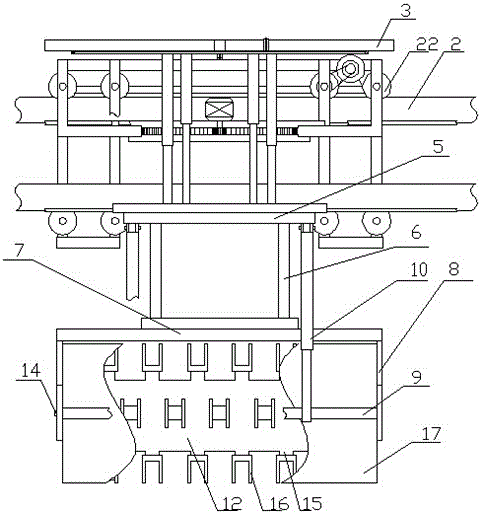

圖1是本實用新型一種電動旋耕機主視結構示意圖；

圖2是本實用新型一種電動旋耕機右視結構示意圖。

其中：1-軌道；2-軌道機架；3-電動軌道車；4-液壓伸縮桿一；5-懸掛支架；6-連接支架；7-旋耕支架；8-側邊支架；9-導桿；10-液壓伸縮桿二；11-鎖扣；12-外罩；13-電動機中心軸；14-電極；15-刀樁；16-旋耕刀片；17擋土板；21-電動輪；22-導輪。

具體實施方式

如圖1-2所示，本實用新型公開了一種電動旋耕機，包括：軌道1、軌道機架2、電動軌道車3、液壓伸縮桿一4、懸掛支架5、連接支架6、旋耕支架7、側邊支架8、導桿9、液壓伸縮桿二10、鎖扣11、外罩12、電動機中心軸13、電極14、刀樁15、旋耕刀片16、擋土板17，所述軌道1為兩條平行鋪設在農田中，所述軌道機架2的底端安裝四個電動輪21，所述軌道機架2通過電動輪21與軌道1滾動連接，所述軌道機架2左右兩側安裝有導輪22，所述電動軌道車3通過導輪22與軌道機架2滾動連接，所述電動軌道車3通過液壓伸縮桿一4連接一個懸掛支架5，所述連接支架6的上端通過螺絲固接在懸掛支架5的下端面上，所述旋耕支架7焊接在連接支架6的下方，所述旋耕支架7的內外端部分別焊接一個側邊支架8，所述鎖扣11為兩個通過螺栓安裝在內外兩側的側邊支架8中部，所述電動機中心軸13的兩端固定安裝在鎖扣11上，所述電動機中心軸13的內外兩端通過軸承安裝一個外罩12,所述外罩12的內部裝配有電動機,所述外罩12與電動機電連接,所述刀樁15固定安裝在外罩12上，所述旋耕刀片16活動安裝在刀樁15上，所述旋耕支架7的左側安裝一個擋土板17，所述擋土板17的上端與旋耕支架7轉動連接，所述擋土板17的下部安裝一根導桿9，所述液壓伸縮桿二10為兩個且其上端活動安裝在懸掛支架5的左側，所述液壓伸縮桿二10的下端與導桿活動連接。

所述電動機中心軸13的外端內側安裝一個電極14，能夠通過導線與電源相連接。

所述的刀樁15為多個，呈排狀交叉周向分布在外罩12上。

本實用新型是這樣實施的：軌道機架2通過電動輪21可沿軌道1左右方向行走，電動軌道車3通過導輪可沿軌道機架2內外行走，通過液壓伸縮桿一4控制懸掛支架5的高度，使下方的旋耕刀片16與土壤接觸，通過導線將電極14與電源連接控制電動機的啟停。在開始工作時，首先將電動軌道車3滑動至軌道機架2最外側，通過控制液壓伸縮桿一4使旋耕刀片16與土壤接觸，啟動電動機，電動機中心軸13帶動外罩12轉動，外罩12帶動刀樁15周向運動，刀樁帶動旋耕刀片16轉動對土壤進行翻耕，旋耕后的碎土被拋出，在擋土板17的作用下落在后方，控制電動輪21向右行走，從而對一排土壤進行旋耕，當電動輪21行走至軌道1的終點時，將電動軌道車3向內位移一個工作切面，然后反方向進行旋耕。采用本技術方案，采用電力作為傳輸動力，安全環保，且效率大大提高。

最后應說明的是：以上實施例僅用以說明本實用新型而并非限制本實用新型所描述的技術方案；因此，盡管本說明書參照上述的各個實施例對本實用新型已進行了詳細的說明，但是，本領域的普通技術人員應當理解，仍然可以對本實用新型進行修改或等同替換；而一切不脫離本實用新型的精神和范圍的技術方案及其改進，其均應涵蓋在本實用新型的權利要求范圍中。
