本實用新型涉及喂食器技術領域，具體地說是一種喂食器用下料裝置。

背景技術：

現有的下料裝置由于結構不合理，當將飼料倒入用于攪拌、下料的容器中后，再生產過程中，飼料依靠自身重量向下落于輸送容器這個過程中，往往會有一些飼料粘在用于攪拌、下料的容器內壁上，不能下落，造成料斗容器大、而下料出入口下，長時間會導致喂食器無法正常運行，若去除容器內壁上的飼料，則需喂食器停止工作后進行清理，費時費力、成本高、效率低，同時減少喂食器使用壽命。

技術實現要素：

為了解決上述技術缺陷，本實用新型研制一種結構簡單、操作方便、且飼料不會殘留于下料桶內壁的喂食器用下料裝置。

一種喂食器用下料裝置，包括：下料桿以及在所述下料桿上從上至下依次設置的移動式刮刀、第一刮刀、第二刮刀，且所述移動式刮刀的底端距所述第一刮刀底端的的垂直距離等于第一刮刀的垂直高度，所述第一刮刀底端距所述第二刮刀底端的垂直距離等于所述第二刮刀的垂直高度。

本實用新型喂食器用下料裝置，其優點是：下料裝置中下料桿的結構設計，可根據儲料器高度的需要自動調整下料桿的長度，方便、 實用；再者，所述移動式刮刀、所述第一刮刀、所述第二刮刀與儲料器內壁相連的設計，避免飼料殘留于儲料器內壁，在喂食器工作過程中即可將儲料器內壁上的飼料去除，降低人工成本、工作效率高。

附圖說明

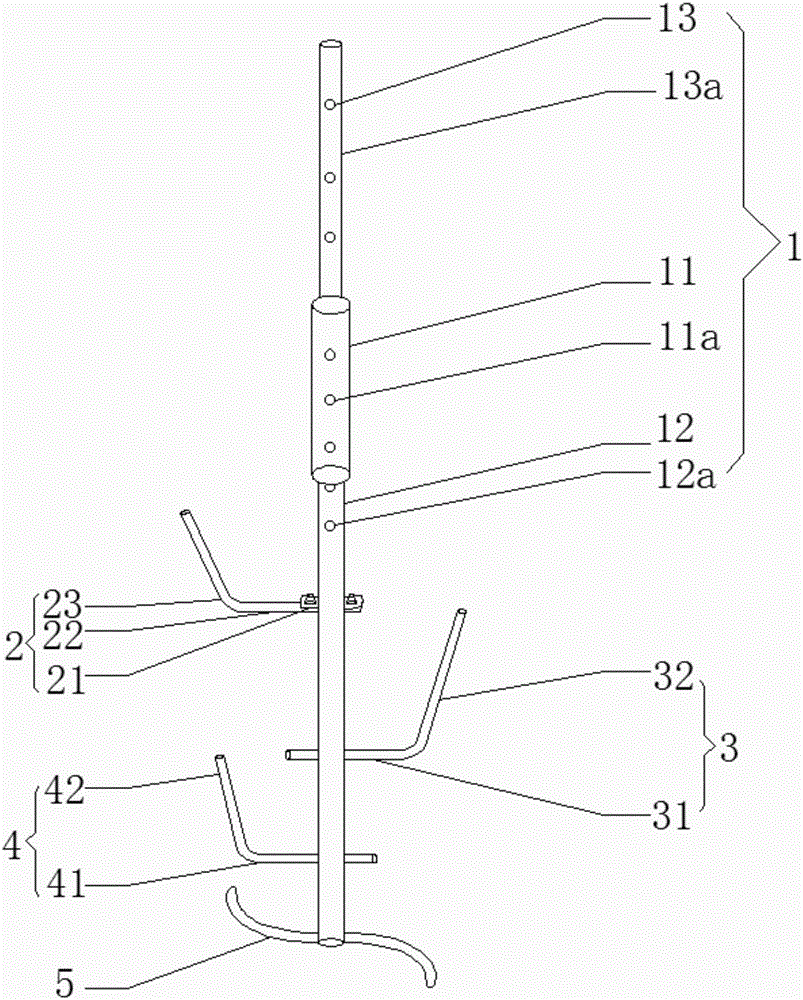

圖1為喂食器用下料裝置結構示意圖；

圖2為喂食器用下料裝置置于儲料器內時的結構示意圖；

其中：

1、下料桿，11、套筒，11a、第一固定孔，12、下料主桿，12a、第二固定孔，13、伸縮桿，13a、第三固定孔；

2、移動式刮刀，21、底座，22、第一橫向支桿，23、第一刮片；

3、第一刮刀，31、第二橫向支桿，32、第二刮片；

4、第二刮刀，41、第三橫向支桿，42、第三刮片；

5、S形送料刮片。

具體實施方式

一種喂食器用下料裝置，包括：下料桿1以及在所述下料桿1上從上至下依次設置的移動式刮刀2、第一刮刀3、第二刮刀4，且所述移動式刮刀2的底端距所述第一刮刀3底端的的垂直距離等于第一刮刀3的垂直高度，所述第一刮刀3底端距所述第二刮刀4底端的垂直距離等于所述第二刮刀4的垂直高度，用于去除殘留于儲料桶內壁上的飼料。

優選地，所述下料桿1包括帶多個第一固定孔11a的套筒11、帶多個第二固定孔12a的下料主桿12、帶多個第三固定孔13a的伸 縮桿13、移動式刮刀2、第一刮刀3、第二刮刀4，所述套筒11下端套設所述下料主桿12，使得一所述第二固定孔12a與一所述第一固定孔11a對應后，通過軸銷將所述下料主桿12固定于所述套筒11；所述套筒11上端套設所述伸縮桿13，使得一所述第三固定孔13a與一所述第一固定孔11a對應后，通過軸銷將所述伸縮桿13固定于所述套筒11；

進一步地，所述套筒11上的第一固定孔11a、所述下料主桿12上的第二固定孔12a、所述伸縮桿13上第三固定孔13a的設計，使得所述套筒11、所述下料主桿12、所述伸縮桿13可根據儲料器的高度進行自行調節長短。

優選地，所述移動式刮刀2包括螺紋連接于所述下料桿1上的底座21、第一橫向支桿22、第一刮片23，所述第一橫向支桿22一端與所述底座21螺紋固定，另一端與所述第一刮片23連接，且所述第一橫向支桿22與所述第一刮片23一體成型；

進一步地，所述第一橫向支桿22與所述第一刮片23形成的內角大于90°；

優選地，所述第一刮刀3包括帶通孔的第二橫向支桿31、第二刮片32，所述第二橫向支桿31的通孔穿過所述下料桿1后，使得所述第一刮刀3固定于所述下料桿1，且所述第二橫向支桿31與所述第二刮片32一體成型；

進一步地，所述第二橫向支桿31與所述第二刮片32形成的內角大于90°；

優選地，所述第二刮刀4包括帶通孔的第三橫向支桿41、第三刮片42，所述第三橫向支桿41的通孔穿過所述下料桿1后，使得所述第二刮刀4固定于所述下料桿1，且所述第三橫向支桿41與所述第三刮片42一體成型；

進一步地，所述第三橫向支桿41與所述第三刮片42形成的內角大于90°；

優選地，所述移動式刮刀2、所述第一刮刀3、所述第二刮刀4均為L形，且當下料裝置置于儲料器內時，所述移動式刮刀2、所述第一刮刀3、所述第二刮刀4均與儲料器內壁相連，避免飼料殘留于儲料器內壁

進一步地，當下料裝置置于儲料器內時，所述第一刮片23、所述第二刮片32、所述第三刮片42均與儲料器的內壁相連。

優選地，下料裝置還包括一套設于所述下料桿1底端的S形送料刮片5。

上文中所述儲料器為截頂圓錐狀。

以上所述僅為本實用新型的較佳實施例，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
