本實用新型涉及一種激光平地機，屬于農用機械技術領域。

背景技術：

為了便于灌溉，減少水土流失，增加土地產出率，世界各國普遍采用激光平地機來整理土地，激光平地機依靠激光發射器與激光接收器使得刮土鏟沿水平的平面整平土地，但是在實際工作時，由于土地不平，平地機輪子會出現一側高一側低的行走情況，當兩側輪子高度不一致時，就無法保證刮土鏟沿水平平面平地，平地的效果就會大打折扣。

技術實現要素：

針對上述現有技術存在的問題，本實用新型提供一種激光平地機，能夠保證平地機刮土鏟始終保持水平，不受地表影響，平地效果好。

為了實現上述目的，本實用新型采用的技術方案是：一種激光平地機，包括牽引架、鏟架、后輪架和激光接收器，激光接收器設置在牽引架上，鏟架的前端與牽引架連接，鏟架的后端與后輪架連接，鏟架內側設置刮土鏟，后輪架為分體式輪架，后輪架由右后輪架、左后輪架組成，右后輪架、左后輪架上端通過輪架油缸與鏟架連接，右后輪架、左后輪架相互靠近的一端各設置有連接塊。

進一步的，還包括深松架，深松架一端與鏟架后端鉸接，深松架的另一端設置深松齒，靠近深松齒一端的深松架上方鉸接深松油缸的一端，深松油缸的另一端與鏟架鉸接，平地過后可以直接實現松土，一機多用，適用范圍廣。

進一步的，所述的激光接收器與控制器點連接，輪架油缸、深松油缸通過電磁閥與控制器電連接，保證刮土鏟水平平地的準確度。

進一步的，所述的后輪架上靠近輪子側設置固定塊。

與現有技術相比本實用新型后輪架為分體式輪架，右后輪架、左后輪架相互獨立，左右輪子行駛時出現水平高度不一致時，刮土鏟就會呈斜面平地，此時，控制相應一側輪架油缸活塞伸出或縮回，調整整個鏟架的水平，保持鏟架始終處于水平狀態從而保證刮土鏟水平平地。

附圖說明

圖1為本實用新型結構示意圖；

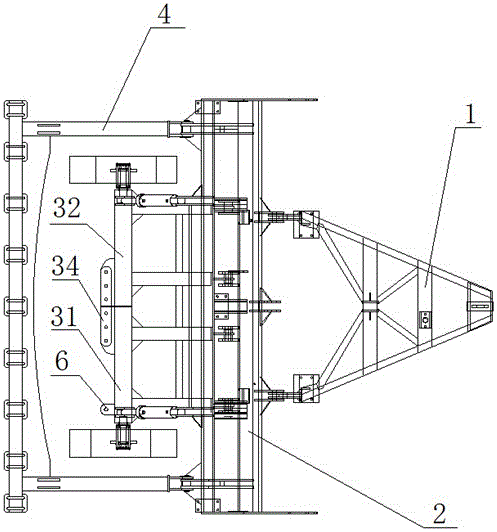

圖2為本實用新型俯視圖；

圖中：1、牽引架，2、鏟架，3、后輪架，31、右后輪架，32、左后輪架，33、輪架油缸，34、連接塊，4、深松架，41、深松油缸，42、深松齒，5、激光接收器，6、固定塊。

具體實施方式

下面結合附圖對本實用新型作進一步說明。

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

如圖1和圖2所示，本實用新型包括牽引架1、鏟架2、后輪架3和激光接收器5，激光接收器5設置在牽引架1上，鏟架2的前端與牽引架1連接，鏟架2的后端與后輪架3連接，鏟架2內側設置刮土鏟，后輪架3為分體式輪架，后輪架3由右后輪架31、左后輪架32組成，右后輪架31、左后輪架32上端通過輪架油缸33與鏟架2連接，右后輪架31、左后輪架32相互靠近的一端各設置有連接塊34；激光接收器5與控制器點連接，輪架油缸33、深松油缸41通過電磁閥與控制器電連接。

牽引架1呈等腰三角形形狀，頂角與拖拉機連接，兩底角與鏟架2連接，由拖拉機帶動整個平地機運動，激光接收器5接收激光發射器發出的信號，反饋給控制器從而調整刮土鏟使得刮土鏟保持水平平地，后輪架3為分體式輪架，右后輪架31、左后輪架32相互獨立，左右輪子行駛時出現水平高度不一致時，刮土鏟就會呈斜面平地，此時，控制器控制相應一側輪架油缸33活塞伸出或縮回，調整整個鏟架2的水平，保持鏟架2始終處于水平狀態從而保證刮土鏟水平平地。

根據需要，可以通過在右后輪架31、左后輪架32上的連接塊34中連接連接板，通過連接板將右后輪架31、左后輪架32固定為一個整體使用，為了固定拆卸方便，后輪架3上靠近輪子側設置固定塊6，連接板無需完全拆掉，一側螺栓保留，然后將另一側旋轉到固定塊6固定。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其它的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

以上所述，僅為本實用新型的較佳實施例，并不用以限制本實用新型，凡是依據本實用新型的技術實質對以上實施例所作的任何細微修改、等同替換和改進，均應包含在本實用新型技術方案的保護范圍之內。
