本實用新型涉及一種魚巢，尤其是涉及一種鱔魚的魚巢。

背景技術：

在鱔魚養殖技術中，人們使用傳統的在池塘中放置網箱的方法對鱔魚進行養殖。使用這種方法養殖鱔魚，水溫依賴天然水溫，易產生鱔魚的生長周期長、鱔魚的生長得不到保障的問題，此外，池塘養殖鱔魚還容易受到惡劣天氣的影響，降低鱔魚的存活率。

與此同時，還需要在池塘中栽種水草，為鱔魚提供遮陰、棲息的場所，但水草的養殖，阻擋了用于清除鱔魚的糞便及食物殘渣的微生物試劑與糞便、食物殘渣接觸，存在池塘的換水頻率高、浪費水資源的問題。

此外，利用池塘中的網箱養殖鱔魚，存在占地面積大、含氧量小、鱔魚養殖密度不高、鱔魚存活率低的問題。

技術實現要素：

本實用新型是鑒于上述問題而提出的，其目的在于提供一種結構簡單且能夠高密度、高質量養殖鱔魚的魚巢。

為實現本實用新型的目的采用如下的技術方案。

技術方案1的一種鱔魚的魚巢，所述鱔魚的魚巢由包括本體和端部的多個波紋板以交錯堆疊的方式連接而成，相鄰的波紋板的波紋包圍形成鱔魚養殖腔，各個所述波紋形成為S形。

另外，技術方案2的鱔魚的魚巢，在技術方案1的鱔魚的魚巢中，在所述波紋上形成有多個周槽。

另外，技術方案3的鱔魚的魚巢，在技術方案2的鱔魚的魚巢中，所述周槽垂直于所述波紋的中心線。

另外，技術方案4的鱔魚的魚巢，在技術方案1的鱔魚的魚巢中，在所述波紋板的本體上形成有連接孔，所述波紋板通過穿過連接孔的螺紋桿和與所述螺紋桿配合的螺母相互連接。

另外，技術方案5的鱔魚的魚巢，在技術方案1的鱔魚的魚巢中，在所述波紋板的端部形成有在多個所述波紋板堆疊時用于將所述波紋板之間定位的多個端部定位凹凸結構，所述端部定位凹凸結構是在所述波紋板的端部的一面凹陷并在另一面凸出的結構。

另外，技術方案6的鱔魚的魚巢，在技術方案5的鱔魚的魚巢中，所述端部定位凹凸結構設置在所述波紋板的端部的波紋的峰部和谷部上。

另外，技術方案7的鱔魚的魚巢，在技術方案6的鱔魚的魚巢中，在所述波紋板的本體形成有在多個所述波紋板堆疊時用于將所述波紋板之間定位的多個本體定位凹凸結構，所述本體定位凹凸結構是在所述波紋板的本體的一面凹陷并在另一面凸出的結構。

另外，技術方案8的鱔魚的魚巢，在技術方案7的鱔魚的魚巢中，所述本體定位凹凸結構設置在所述波紋板的本體的波紋的峰部和谷部上。

另外，技術方案9的鱔魚的魚巢，在技術方案1的鱔魚的魚巢中，所述波紋板的本體上開有供鱔魚能夠出入的出入孔。

另外，技術方案10的鱔魚的魚巢，在技術方案1至8的鱔魚的魚巢中，所述波紋板的材料為聚丙烯。

采用上述技術方案，本實用新型提供的鱔魚的魚巢能產生如下有益效果。

根據技術方案1的實用新型，通過這樣的結構，與現有的利用池塘里的網箱養殖鱔魚的技術相比，本實用新型由包括本體和端部的多個波紋板以交錯堆疊的方式連接而成，相鄰的波紋板的波紋包圍形成鱔魚養殖腔，各個波紋形成為S形。使用過程中，可配合大棚使用，避免了鱔魚的生長受惡劣天氣的影響，同時，鱔魚養殖腔可為鱔魚提供遮陰、棲息的場所，與栽種水草為鱔魚提供棲息場所相比，避免了由于水草的阻擋帶來的微生物試劑不能與鱔魚的糞便、食物殘渣接觸而無法使這些廢物殘渣得到很好的分解的問題，從而保持了水質的清潔，減少了池塘需要換水的頻率，節省了資源，有利于鱔魚的生長，另外，沒有了水草，更加有利于對鱔魚的捕撈，更避免了捕撈過程中造成的水質變渾濁從而影響鱔魚生長，且不利于對鱔魚的生長情況進行觀察等問題。

另外，使用這種方法養殖鱔魚，水溫不再只依賴天然水溫，可在大棚內進行水溫的人工調節，縮短鱔魚的生長周期，提高鱔魚的生長質量。

另外，與利用池塘中的網箱養殖鱔魚相比，使用鱔魚養殖腔養殖的鱔魚的密度更高，可達每立方米養殖500至700只，是池塘中的網箱養殖鱔魚的3至4倍，在提高鱔魚養殖密度的同時大大節省了養殖空間。

與此同時，鱔魚養殖腔的使用，解決了利用池塘養殖鱔魚時的含氧量小的問題，鱔魚更易存活，生長得更好。

另外，鱔巢設計成S形，更加符合鱔魚的游動規律，更加利于鱔魚棲息、生長，保證鱔魚有較高的存活率。根據技術方案2、3的實用新型，在波紋上形成有多個周槽，且周槽垂直于波紋的中心線，通過這樣的結構，增加了鱔魚休息時身體與鱔魚養殖腔的接觸面積，避免了鱔魚的滑落。

根據技術方案4的實用新型，在波紋板的本體上形成有連接孔，波紋板通過穿過連接孔的螺紋桿和與螺紋桿配合的螺母相互連接，通過這樣的結構，使各個波紋板連接在一起，形成多個鱔魚養殖腔，可以通過控制螺紋桿的長度及與螺母相配合鎖緊的位置來控制各個波紋板間的距離，保證鱔魚能夠順利游動。

另外，通過這樣的結構，更加有利于鱔魚的魚巢的安裝及鱔魚的捕撈。

根據技術方案5的實用新型，在波紋板的端部形成有在多個波紋板堆疊時用于將波紋板之間定位的多個端部定位凹凸結構，該端部定位凹凸結構是在波紋板的端部的一面凹陷并在另一面凸出的結構，通過這樣的結構，更加有利于各個波紋板之間的交錯堆疊定位，保證了各個波紋板交錯堆疊之后形成各個鱔魚的養殖腔，避免了造成波紋板堆疊后空間的浪費及堆疊一次不成型的問題。

根據技術方案6的實用新型，端部定位凹凸結構設置在所述波紋板的端部的波紋的峰部和谷部上，這樣設置端部定位凹凸結構，增加了各個波紋板在定位后的交錯堆疊的穩定性。

根據技術方案7、8的實用新型，在波紋板的本體的波紋的峰部和谷部上形成有在多個所述波紋板堆疊時用于將所述波紋板之間定位的多個本體定位凹凸結構，該本體定位凹凸結構是在所述波紋板的本體的一面凹陷并在另一面凸出的結構，通過這樣的結構，進一步增加了各個波紋板的堆疊定位的準確性，保證了各個波紋板交錯堆疊之后形成各個鱔魚的養殖腔，進一步增加了各個波紋板在定位后的交錯堆疊的穩定性，避免了造成波紋板堆疊后空間的浪費及堆疊一次不成型的問題。

根據技術方案9的實用新型，波紋板的本體上開有供鱔魚能夠出入的出入孔，更加有利于鱔魚自由出入魚巢的養殖腔，這樣的結構更加有利于鱔魚的生長，同時，有利于增加鱔魚的魚巢中的溶氧量。

根據技術方案10的實用新型，該鱔魚的魚巢的波紋板的材料為聚丙烯，這種材料為無毒、無臭、無味的環保型塑料，具有在水中穩定、吸水量小的特點，避免了對環境、對水體的污染，有利于鱔魚的正常生長，與此同時，具有在水中穩定、不易變形、使用時間長、且能夠循環使用的有益效果。

附圖說明

為了更清楚地說明本實用新型具體實施方式或現有技術中的技術方案，下面將對具體實施方式或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖是本實用新型的一些實施方式，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是表示本實用新型提供的鱔魚的魚巢的實施例的波紋板的整體結構示意圖。

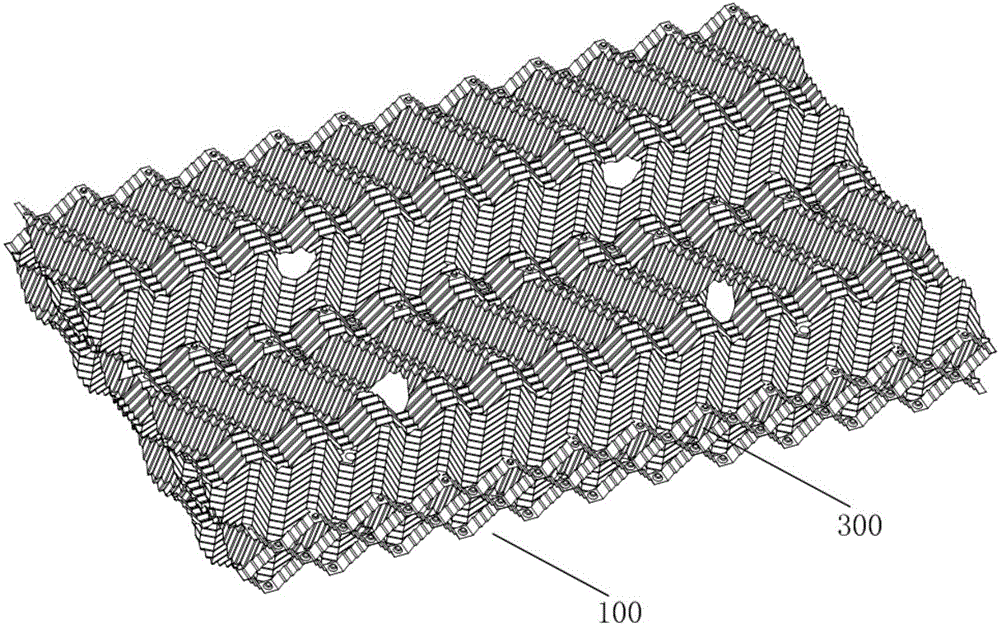

圖2是表示本實用新型提供的鱔魚的魚巢的實施例的整體結構示意圖。

附圖標記說明

100－波紋板；110－本體；111－連接孔；112－本體定位凹凸結構；113－出入孔；120－端部；121－端部定位凹凸結構；200－周槽；300－鱔魚養殖腔。

具體實施方式

下面將結合附圖對本實用新型的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

在本實用新型的描述中，需要說明的是，術語“中心”、“上”、“下”、“左”、“右”、“豎直”、“水平”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。此外，術語“第一”、“第二”、“第三”僅用于描述目的，而不能理解為指示或暗示相對重要性。

在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本實用新型中的具體含義。

圖1是表示本實用新型提供的鱔魚的魚巢的實施例的波紋板的整體結構示意圖。圖2是表示本實用新型提供的鱔魚的魚巢的實施例的整體結構示意圖。

如圖1和圖2所示，該鱔魚的魚巢由包括本體110和端部120的多個波紋板100以交錯堆疊的方式連接而成，相鄰的波紋板100的波紋包圍形成鱔魚養殖腔300，各個波紋形成為S形。

具體地說，該鱔魚的魚巢包括多個波紋板100，波紋板100由聚丙烯(PP)制成，波紋板100的波紋上形成有周槽200，例如包括3個波紋板100，波紋板100由聚丙烯(PP)制成，在波紋板100的波紋上形成有多個垂直于波紋中心線的周槽200。

波紋板100包括本體110和端部120。本體110上形成有連接孔111、本體定位凹凸結構112和出入孔113。端部120上形成有端部定位凹凸結構121。

也就是說，在波紋板的本體110上形成有連接孔111，波紋板100通過穿過連接孔111的螺紋桿和與螺紋桿配合的螺母相互連接。

另外，在端部120形成有在多個波紋板100堆疊時用于將所述波紋板100之間定位的多個端部定位凹凸結構121。上述端部定位凹凸結構121是指在波紋板的端部120的一面凹陷并在另一面凸出的結構。具體地說，可以在波紋板100的端部的波紋的峰部和谷部上設置上述端部定位凹凸結構121。

另外，在本體110上形成有在多個波紋板100堆疊時用于將波紋板100之間定位的多個本體定位凹凸結構112。上述本體定位凹凸結構112也是指在波紋板的本體110的一面凹陷并在另一面凸出的結構。具體地說，可以在波紋板100的本體的波紋的峰部和谷部上設置上述本體定位凹凸結構112。

另外，在波紋板的本體110上還開有供鱔魚能夠出入的出入孔113。

其中，波紋板100的長度為800毫米，寬度為480毫米，厚度為30毫米；波紋板100上的連接孔111的直徑為10毫米，出入孔113的直徑為40毫米，波紋上的垂直于波紋中心線的周槽200的寬度為9毫米，相鄰兩個周槽200間的間隔為1毫米，波紋板100的波紋的寬度為50毫米，兩波紋間的間隔為28毫米。

以上對本實用新型的一個具體實施方式的結構進行說明，下面說明其使用方式。

將該鱔魚的魚巢投入水中使用前，通過本體定位凹凸結構112和端部定位凹凸結構121將多個波紋板100交錯堆疊在一起，并利用穿過波紋板100上的連接孔111的螺紋桿及與螺紋桿相配合使用的螺母將固定好的多個波紋板100連接起來，形成鱔魚的魚巢，置于養殖鱔魚的池水中，并向形成的鱔魚的魚巢的鱔魚養殖腔300中依次投入鱔魚或鱔魚魚苗。

在上述的實施方式中，鱔魚的魚巢由包括本體和端部的多個波紋板以交錯堆疊的方式連接而成，相鄰的波紋板的波紋包圍形成鱔魚養殖腔，各個波紋形成為S形。使用過程中，可配合大棚使用，避免了鱔魚的生長受惡劣天氣的影響，同時，鱔魚養殖腔可為鱔魚提供遮陰、棲息的場所，與栽種水草為鱔魚提供棲息場所相比，避免了由于水草的阻擋帶來的微生物試劑不能與鱔魚的糞便、食物殘渣接觸而無法使這些廢物殘渣得到很好的分解的問題，從而保持了水質的清潔，減少了池塘需要換水的頻率，節省了資源，有利于鱔魚的生長，另外，沒有了水草，更加有利于對鱔魚的捕撈，更避免了捕撈過程中造成的水質變渾濁從而影響鱔魚生長，且不利于對鱔魚的生長情況進行觀察等問題。

另外，使用這種方法養殖鱔魚，水溫不再只依賴天然水溫，可在大棚內進行水溫的人工調節，縮短鱔魚的生長周期，提高鱔魚的生長質量。

另外，與利用池塘中的網箱養殖鱔魚相比，使用鱔魚養殖腔養殖的鱔魚的密度更高，可達每立方米養殖500至700只，是池塘中的網箱養殖鱔魚的3至4倍，在提高鱔魚養殖密度的同時大大節省了養殖空間。

與此同時，鱔魚養殖腔的使用，解決了利用池塘養殖鱔魚時的含氧量小的問題，鱔魚更易存活，生長得更好。

另外，鱔巢設計成S形，更加符合鱔魚的游動規律，更加利于鱔魚棲息、生長，保證鱔魚有較高的存活率。另外，在上述的實施方式中，在波紋上形成有多個周槽，且周槽垂直于波紋的中心線，通過這樣的結構，增加了鱔魚休息時身體與鱔魚養殖腔的接觸面積，避免了鱔魚的滑落。

另外，在上述的實施方式中，在波紋板的本體上形成有連接孔，波紋板通過穿過連接孔的螺紋桿和與螺紋桿配合的螺母相互連接，通過這樣的結構，使各個波紋板連接在一起，形成多個鱔魚養殖腔，可以通過控制螺紋桿的長度及與螺母相配合鎖緊的位置來控制各個波紋板間的距離，保證鱔魚能夠順利游動。

另外，通過這樣的結構，更加有利于鱔魚的魚巢的安裝及鱔魚的捕撈。

另外，在上述的實施方式中，在波紋板的端部形成有在多個波紋板堆疊時用于將波紋板之間定位的多個端部定位凹凸結構，該端部定位凹凸結構是在波紋板的端部的一面凹陷并在另一面凸出的結構，通過這樣的結構，更加有利于各個波紋板之間的交錯堆疊定位，保證了各個波紋板交錯堆疊之后形成各個鱔魚的養殖腔，避免了造成波紋板堆疊后空間的浪費及堆疊一次不成型的問題。

另外，在上述的實施方式中，端部定位凹凸結構設置在所述波紋板的端部的波紋的峰部和谷部上，這樣設置端部定位凹凸結構，增加了各個波紋板在定位后的交錯堆疊的穩定性。

另外，在上述的實施方式中，在波紋板的本體的波紋的峰部和谷部上形成有在多個所述波紋板堆疊時用于將所述波紋板之間定位的多個本體定位凹凸結構，該本體定位凹凸結構是在波紋板的本體的一面凹陷并在另一面凸出的結構，通過這樣的結構，進一步增加了各個波紋板的堆疊定位的準確性，保證了各個波紋板交錯堆疊之后形成各個鱔魚的養殖腔，進一步增加了各個波紋板在定位后的交錯堆疊的穩定性，避免了造成波紋板堆疊后空間的浪費及堆疊一次不成型的問題。

另外，在上述的實施方式中，波紋板的本體上開有供鱔魚能夠出入的出入孔，更加有利于鱔魚自由出入魚巢的養殖腔，這樣的結構更加有利于鱔魚的生長，同時，有利于增加鱔魚的魚巢中的溶氧量。

另外，在上述的實施方式中，該鱔魚的魚巢的波紋板的材料為聚丙烯，這種材料為無毒、無臭、無味的環保型塑料，具有在水中穩定、吸水量小的特點，避免了對環境、對水體的污染，有利于鱔魚的正常生長，與此同時，具有在水中穩定、不易變形、使用時間長、且能夠循環使用的有益效果。

另外，在上述實施方式中，對本實用新型的具體結構進行了說明，但是不限于此。

例如，在上述實施方式中，該鱔魚的魚巢包括3個波紋板，但是不限于此，可根據養殖鱔魚的養殖基地的面積及養殖鱔魚的數量確定連接形成鱔魚的魚巢的波紋板的數量。

另外，在上述實施方式中，在波紋上形成有多個周槽，且周槽垂直于波紋的中心線，但是不限于此，可以不設置周槽，另外，在設置周槽時，周槽可以不是垂直于波紋的中心線設置，只要與波紋的中心線呈某一特定的角度即可，同樣可以達到上述效果，但是，周槽垂直于波紋的中心線設置，更有利于鱔魚的棲息、生長。

另外，在上述實施方式中，在波紋板的本體上形成有連接孔，波紋板通過穿過連接孔的螺紋桿和與螺紋桿配合的螺母相互連接，但是不限于此，可以是用鋼絲繩等通過連接孔將多個波紋板連接在一起，或者其他可以將多個波紋板連接在一起的連接方式，只要能夠將多個波紋板連接在一起，達到形成多個鱔魚養殖腔、保證鱔魚能夠順利游動的效果即可。

另外，在上述的實施方式中，在波紋板的端部和本體上形成有多個端部/本體定位凹凸結構，該端部/本體定位凹凸結構是在波紋板的端部/本體的一面凹陷并在另一面凸出的結構，該端部/本體定位凹凸結構用于多個波紋板間的堆疊定位，但是不限于此，可以是在波紋板的端部、本體上開有連接孔，配合螺絲定位或者配合金屬絲捆綁進行定位等，只要能達到多個波紋板連接前的定位效果即可，也可以在端部定位凹凸結構和本體定位凹凸結構中任選其中的一種使用，或者，不設置端部定位凹凸結構和本體定位凹凸結構，采用其他方式進行連接前的定位，只要能使多個波紋板在連接后形成鱔魚的養殖腔即可，但是，端部定位凹凸結構和本體定位凹凸結構同時使用更有利于鱔魚的魚巢的組裝，且連接形成的鱔魚的魚巢更穩定。

另外，在上述的實施方式中，該端部/本體定位凹凸結構設置在波紋板的端部/本體的波紋的峰部和谷部，但是不限于此，可以將其設置在波紋板的端部/本體的波紋的波峰到波谷間的任意位置，同樣能達到上述效果，但是設置在波紋板的端部/本體的波紋的峰部和谷部，各個波紋板在定位后的交錯堆疊的穩定性更好。

另外，在上述的實施方式中，所述波紋板的本體上開有供鱔魚能夠出入的出入孔，但是不限于此，也可以不設置出入孔，鱔魚利用鱔魚的養殖腔兩端的開口及波紋板間的空隙出入養殖腔，但是，設置出入孔更有利于鱔魚的自由游動。

另外，在上述的實施方式中，波紋板的材料為聚丙烯(PP)，但是不限于此，可以是聚乙烯(PE)、丙烯腈－苯乙烯－丁二烯共聚物(ABS樹脂)、金屬等，或者其他材料，只要是能夠達到上述的不易吸水變形、且無毒無害的環保型材料即可，但使用聚丙烯(PP)材料更易于制造且能夠循環使用，更經濟實惠。

另外，在上述的實施方式中，波紋板的長度為800毫米，寬度為480毫米，厚度為30毫米；波紋板上的連接孔的直徑為10毫米，出入孔的直徑為40毫米，波紋上的垂直于波紋中心線的周槽的寬度為9毫米，相鄰兩個周槽間的間隔為1毫米，波紋板的波紋的寬度為50毫米，兩波紋間的間隔為28毫米，但是不限于此，波紋板的長度、寬度、厚度及連接孔、出入孔的直徑、周槽的寬度、相鄰周槽的間隔及波紋板波紋的寬度、兩波紋間的間隔等都可以根據波紋板的整體結構及養殖的鱔魚的大小、養殖基地的面積等進行確定，只要能夠將多個上述波紋板進行組合后形成上述鱔魚的養殖腔即可。

另外，本實用新型的鱔魚的魚巢，可以由上述的各種結構組合而成，同樣能夠發揮上述的效果。

最后應說明的是：以上各實施例僅用以說明本實用新型的技術方案，而非對其限制；盡管參照前述各實施例對本實用新型進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分或者全部技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本實用新型各實施例技術方案的范圍。
